特長
- 超低RMSノイズ：0.8μVRMS（10Hz ～100kHz）
- 超低スポット・ノイズ：2nV/√Hz（10kHz 時）
- 超高PSRR：76dB（1MHz）
- 出力電流：500mA
- 広い入力電圧範囲：1.8V ～20V
- 1個のコンデンサでノイズとPSRRを改善
- 100μAのSETピン電流：初期精度±1%
- VIOCピンで上流のレギュレータを制御して、電力損失を最小限に抑える
- 1 本の抵抗で出力電圧を設定
- プログラム可能な電流制限
- 低ドロップアウト電圧：260mV
- 出力電圧範囲：0V～15V
- プログラム可能なパワーグッド
- 高速起動機能
- 高精度のイネーブル/UVLO
- 低ノイズ化および大電流化のため並列接続可能
- フォールドバック特性の内部電流制限
- 出力コンデンサの最小値：10μF（セラミック）
- バッテリ逆接続保護および逆電流保護
- 12ピンMSOPおよび3mm×3mm DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3045-1は高性能の低ドロップアウト・リニア・レギュレータで、リニアテクノロジーの超低ノイズおよび超高PSRRアーキテクチャを特長としており、ノイズの影響を受けやすいアプリケーションの電力供給に対応します。後段に高性能の電圧バッファがある高精度の電流リファレンスとして設計されているので、LT3045-1は並列接続が容易であり、ノイズの低減、出力電流の増大、PCB上での熱放散を更に向上することができます。LT3045-1は、LT3045の一連の機能に加えて、上流のスッチング・コンバータを制御してLT3045-1の両端で定電圧を維持するためのVIOCトラッキング機能を備えており、それによって電力損失を最小限に抑えます。
このデバイスは、標準で260mVのドロップアウト電圧のとき500mAを供給します。動作中の静止電流は公称2.3mAで、シャットダウン時は1μAよりはるかに小さくなります。LT3045-1は出力電圧範囲が広い（0V～15V）上に単位利得動作を維持するので、設定出力電圧に関係なく、出力ノイズ、PSRR、帯域幅、負荷レギュレーションがほぼ一定になります。更に、このレギュレータは、プログラム可能な電流制限、高速起動機能、およびプログラム可能なパワーグッドによる出力電圧レギュレーションの表示といった特長も備えています。
LT3045-1は最小10μFのセラミック出力コンデンサで安定します。内蔵の保護回路には、逆バッテリ保護回路、逆電流保護回路、フォールドバック特性の内部電流制限回路、およびヒステリシスのある熱制限回路があります。LT3045-1は、熱特性が改善された12ピンMSOPパッケージおよび3mm×3mmDFNパッケージで供給されます。
| VIOC Function | |
| LT3045-1 | Yes |
| LT3045 | No |
アプリケーション
- RF Power Supplies: PLLs, VCOs, Mixers, LNAs, PAs
- Very Low Noise Instrumentation
- High Speed/High Precision Data Converters
- Medical Applications: Imaging, Diagnostics
- Post-Regulator for Switching Supplies
データシートを表示
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3045-1
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
アプリケーション・ノート
-
技術記事
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
2
268.00K
557.79 K
信頼性データ
1
23.66 K
アプリケーション・ノート
2
HTML
HTML
技術記事
3
HTML
HTML
HTML
デザイン・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
アプリケーション・ノート 1
デザイン・ノート 1
技術記事 2
ソリューション・カタログ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3045EDD-1#PBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3045EDD-1#TRPBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3045EMSE-1#PBF |
12-Lead MSOP w/ EP
|
|
|
| LT3045EMSE-1#TRPBF |
12-Lead MSOP w/ EP
|
|
|
| LT3045IDD-1#PBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3045IDD-1#TRPBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3045IMSE-1#PBF |
12-Lead MSOP w/ EP
|
|
|
| LT3045IMSE-1#TRPBF |
12-Lead MSOP w/ EP
|
|
- LT3045EDD-1#PBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045EDD-1#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045EMSE-1#PBF
- ピン／パッケージ図
-
12-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045EMSE-1#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045IDD-1#PBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045IDD-1#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045IMSE-1#PBF
- ピン／パッケージ図
-
12-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3045IMSE-1#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LT3045EMSE-1#PBF
製造中
LT3045EMSE-1#TRPBF
製造中
LT3045IMSE-1#PBF
製造中
LT3045IMSE-1#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LT3045EMSE-1#PBF
製造中
LT3045EMSE-1#TRPBF
製造中
LT3045IMSE-1#PBF
製造中
LT3045IMSE-1#TRPBF
製造中
評価用キット 3

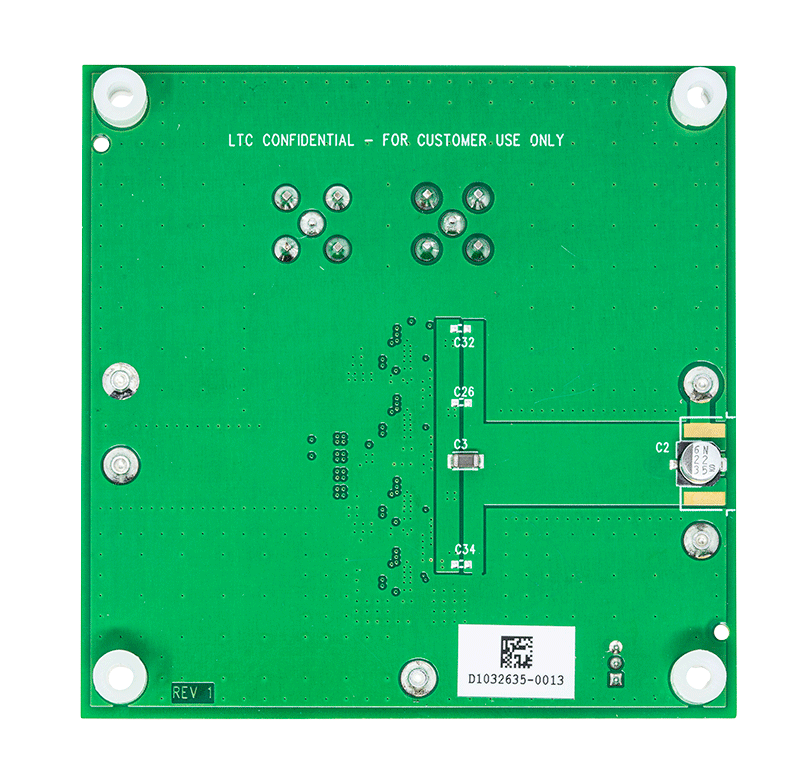

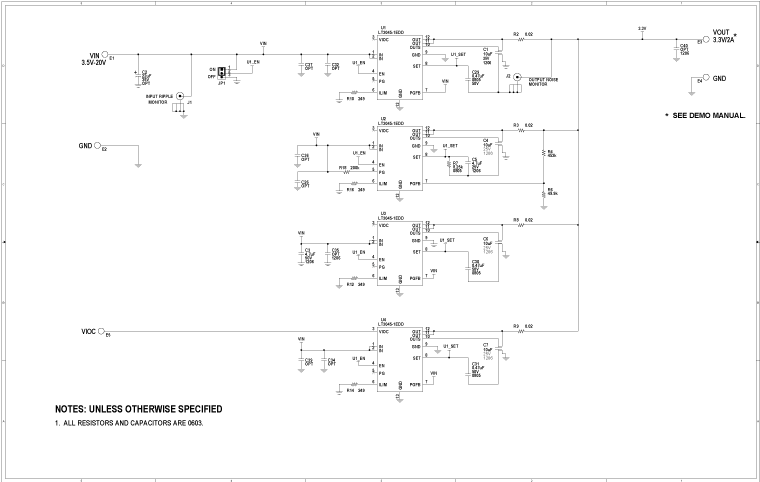

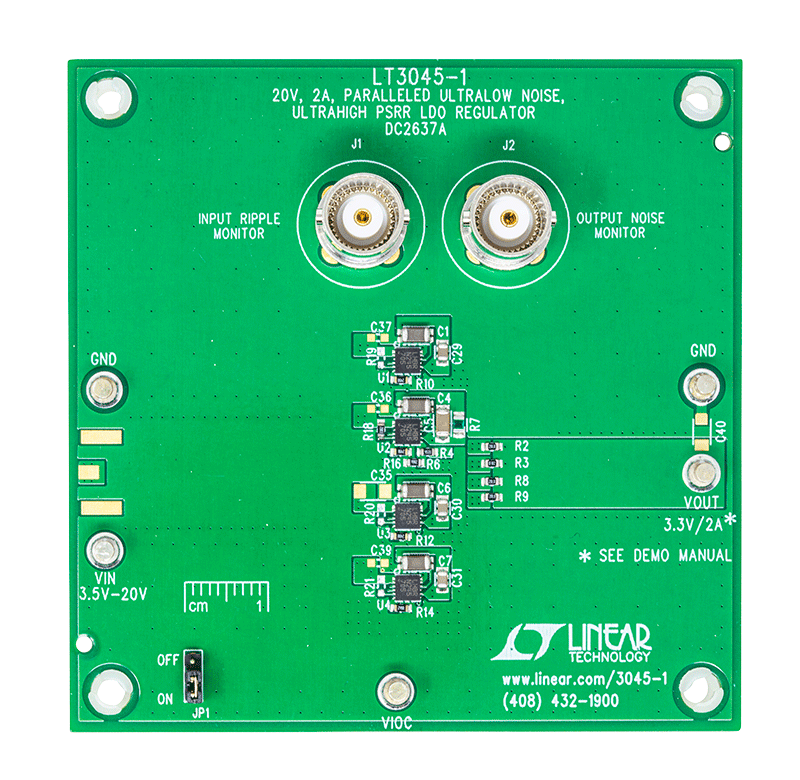

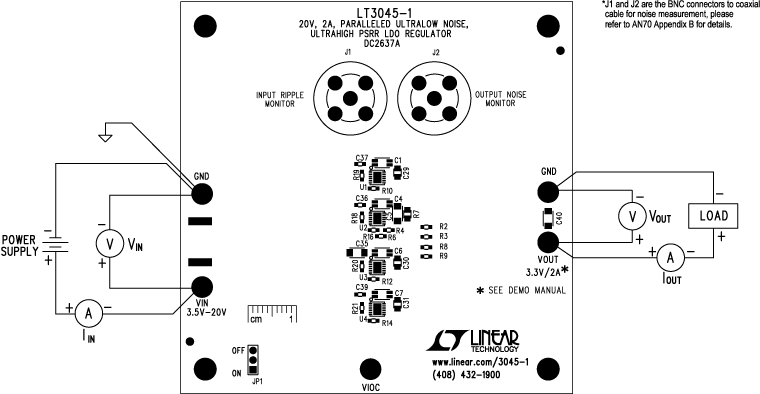

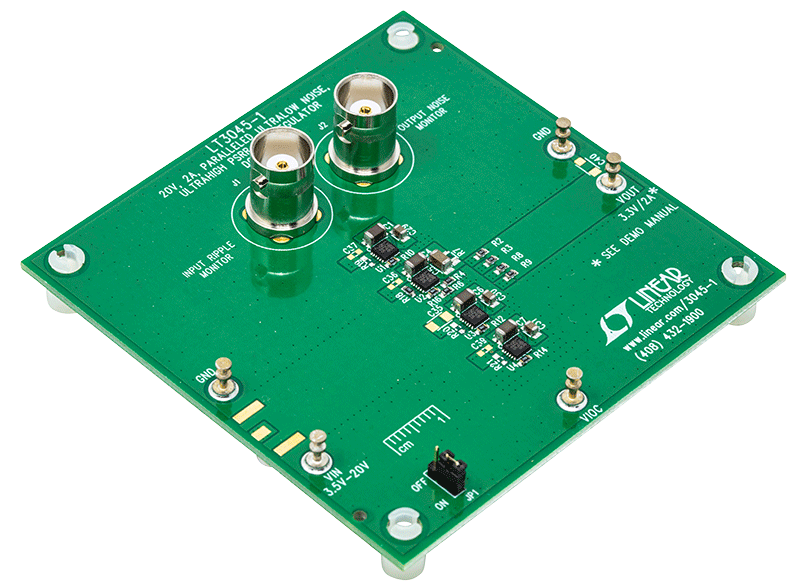

DC2637A
LT3045EDD-1デモ・ボード | 20V、2A（並列でIC 4個）超低ノイズ、超高LDOレギュレータ
製品の詳細
デモ回路2637Aは、LT3045EDD-1を並列で4個搭載し、プログラマブルな電流制限機能を備えた、超低ノイズ、超高電源電圧変動除去比（PSRR）の低ドロップアウト（LDO）レギュレータを実現します。DC2637Aは3.8V～20Vの入力電圧範囲で動作します。4個のLT3045EDD-1を並列で接続することで、わずか20mΩのバラスト抵抗で最大2Aの出力電流を供給できます。
LT3045EDD-1のVIOCトラッキング機能が上流のスイッチング・コンバータを制御して、レギュレータ全体の電圧を一定に保ち、消費電力最小限に抑えます。並列接続では、1個のICのみのVIOCをスイッチング・コンバータに接続し、他のICのVIOCピンはフロート状態のままにします。パワー・グッド・フィードバック（PGFB）ピンは、プログラマブルなパワー・グッド閾値を設定するために使用され、高速起動回路も作動させます。並列で接続されている場合、PGFBは1個のICでのみ設定されます。LT3045-1では、各デバイスのILIMからGNDに抵抗を接続することにより、プログラマブルな電流制限機能も使用できます。ILIMピン電圧を検出することにより、電流のモニタリングもできます。
内蔵保護機能には、バッテリ逆入れ保護、逆電流保護、フォールドバックによる内部電流制限、およびヒステリシスによる熱制限が含まれています。
LT3045-1のデータシートには、デバイス、動作、および用途の詳細が記載されています。このデータシートは、デモ回路2637A用デモ・マニュアルと併せて参照してください。LT3045EDD-1は、ICの下側にパッドが露出した12ピン（3mm × 3mm）プラスチックDFNパッケージに組み立てられています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。
資料
SCP-LT3045-1-EVALZ
LT3045-1シグナル・チェーン評価用ボード | 500mA超低ノイズ正電圧LDO
製品の詳細
デモ回路SCP-LT3045-1-EVALZは、ノイズの影響を受けやすい回路でクラス最高レベルの低ノイズ動作を実現するよう設計された、20V、500mAの低ドロップアウト（LDO）レギュレータです。幅広い出力範囲に合わせて簡単に設定可能で、高いPSRRによって極めて低ノイズでの動作を提供できます。
シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。
デモ・マニュアルには、LT3045-1の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LTC3045-1のデータシートを参照してください。
資料

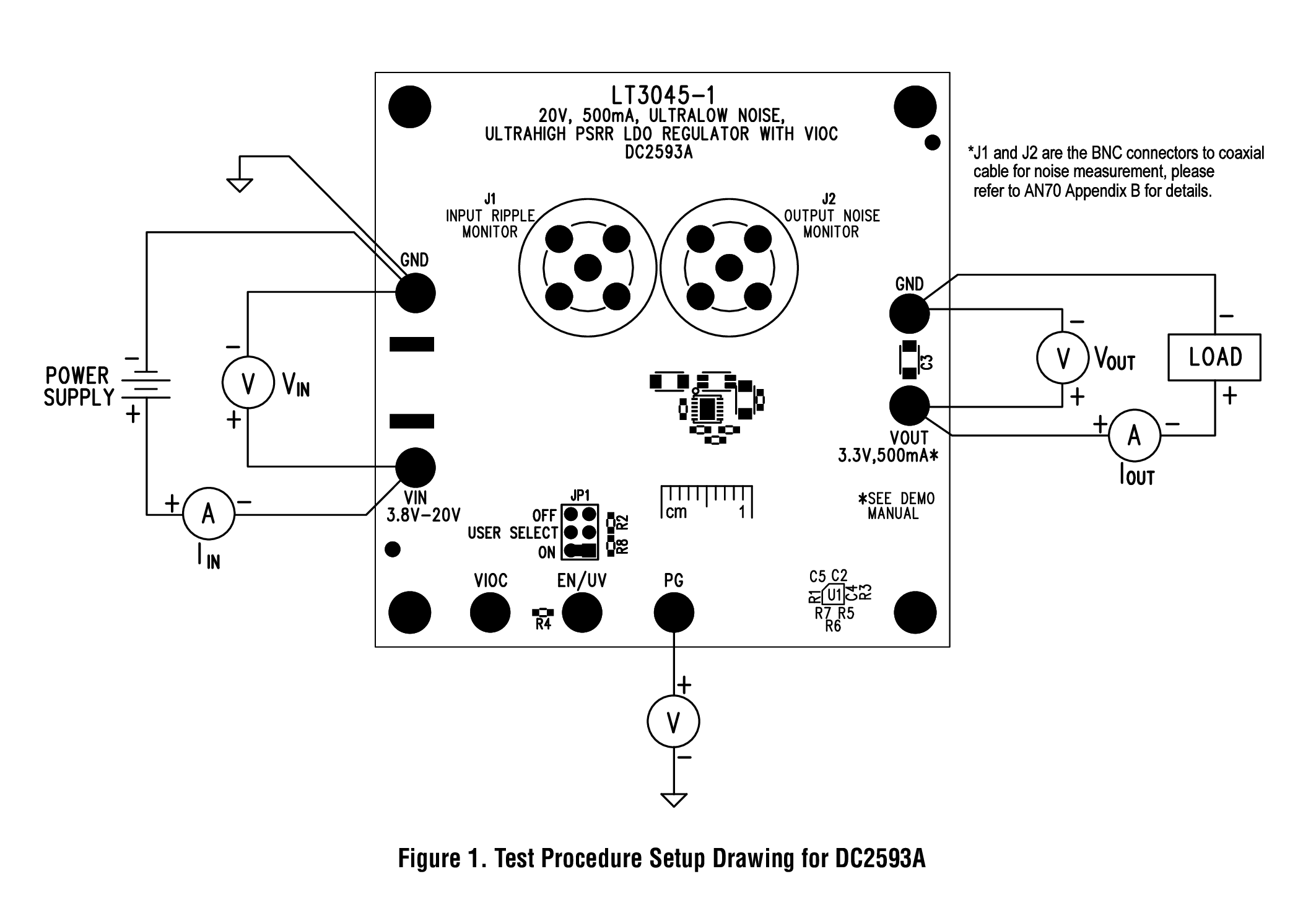

DC2593A
LT3045EDD-1 Demo Board | Ultralow Noise LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 500mA
製品の詳細
Demonstration circuit 2593A features the LT3045EDD-1, a 500mA, ultralow noise, and ultrahigh power supply rejection ratio (PSRR) low dropout (LDO) regulator with programmable current limit. DC2593A operates over an input range of 3.8V to 20V and has a 3.3V output. The LT3045-1 incorporates a VIOC tracking function to control an upstream switching converter to maintain a constant voltage across the LT3045-1 and hence minimize power dissipation.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
