HMC8364: 18.10 GHz to 26.60 GHz Quadband VCO Data Sheet (Rev. A)10/1/2020PDF458 K
製品概要
機能と利点
- 感度と周波数の関係が安定した4組の狭帯域VCO
- 4個のVCOすべてに共通のRFポートおよびチューニング・ポート
- RF出力は低調波発振を生じることなく基本発振器で動作
- 最大4dBmのRF出力パワー
- パワー・ミュート機能
- 外部共振器不要
- 40ピン 6mm × 6mm LFCSP
製品概要
HMC8364は、ガリウム・ヒ素（GaAs）モノリシック・マイクロ波集積回路（MMIC）で構成されたクワッドバンド電圧制御発振器（VCO）で、位相ノイズ性能を犠牲にすることなく広帯域周波数機能を提供するよう設計されています。周波数帯域が重なり合った4個の独立した狭帯域VCOが集積化されており、18.10GHz～26.60GHzの基本周波数範囲で動作します。全周波数帯域にわたって一貫したチューニング感度が備わっているため、シンセサイザのループ・フィルタ設計を簡素化できます。
チューニング・ポートはすべてのVCOコアに共通であるため、フェーズ・ロック・ループ（PLL）帰還パスの設計も簡素化されます。また、HMC8364は、消費電流が99mA（代表値）と小さいため、消費電力の影響を受けるアプリケーションに適しています。
HMC8364には、共振器、負性抵抗デバイス、バラクタ・ダイオードが集積化されています。発振器がモノリシック構造であるため、位相ノイズが非常に小さく、高い温度安定性を持ち、振動や処理の変動に耐性があります。
4個のVCOは1つの6mm × 6mm表面実装リード・フレーム・チップ・スケール・パッケージ（LFCSP）に収められ、外部マッチング部品は不要です。高周波数、高性能PLLであるADF41513と組み合わせると、HMC8364はフル機能のRFまたはマイクロ波周波数発生ソリューションとなります。
アプリケーション
- 電子テストおよび計測
- 工業用および医療用計測器
- ポイントtoポイントおよびマルチポイント無線
- 航空宇宙／防衛
- ワイヤレス通信インフラストラクチャ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

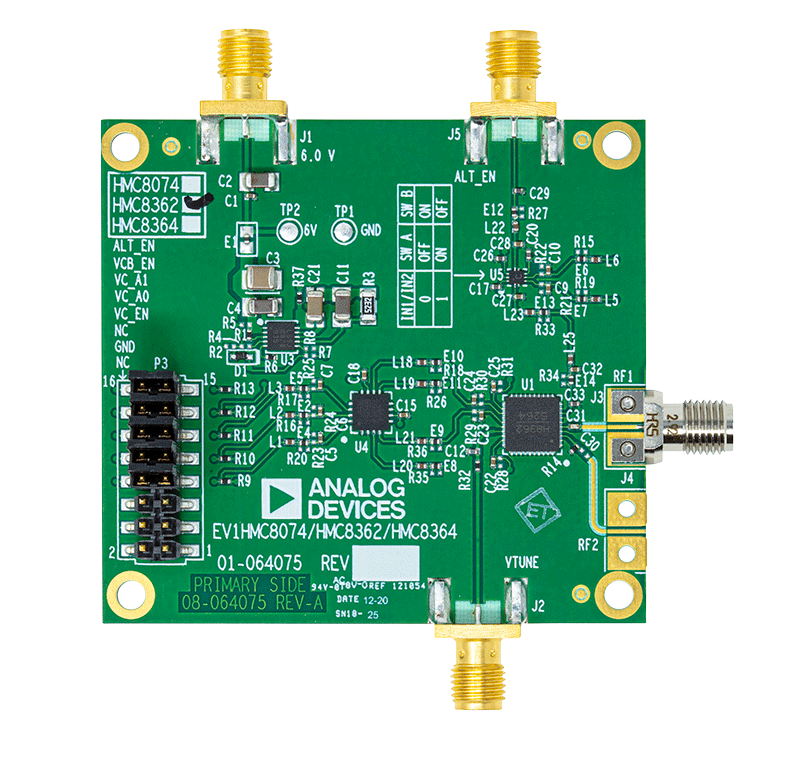

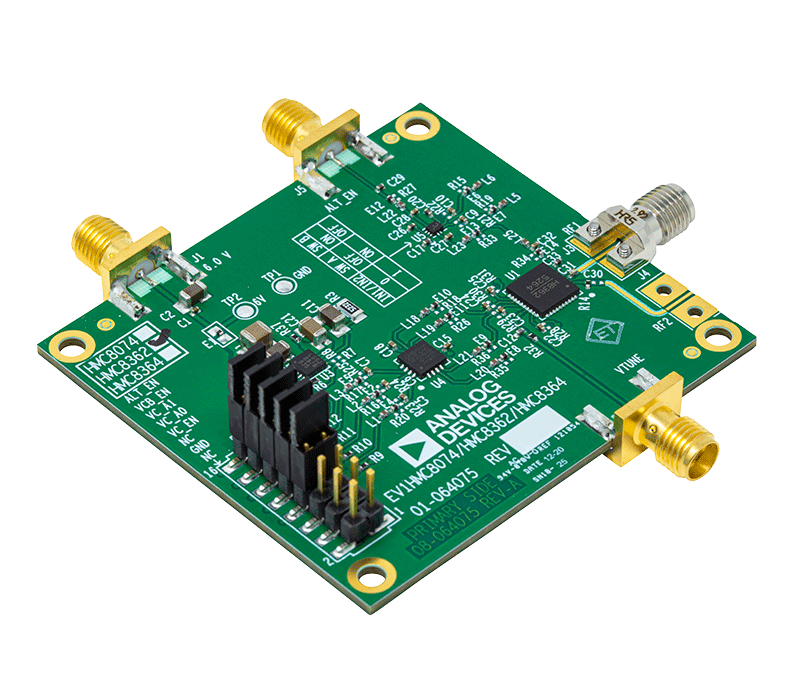

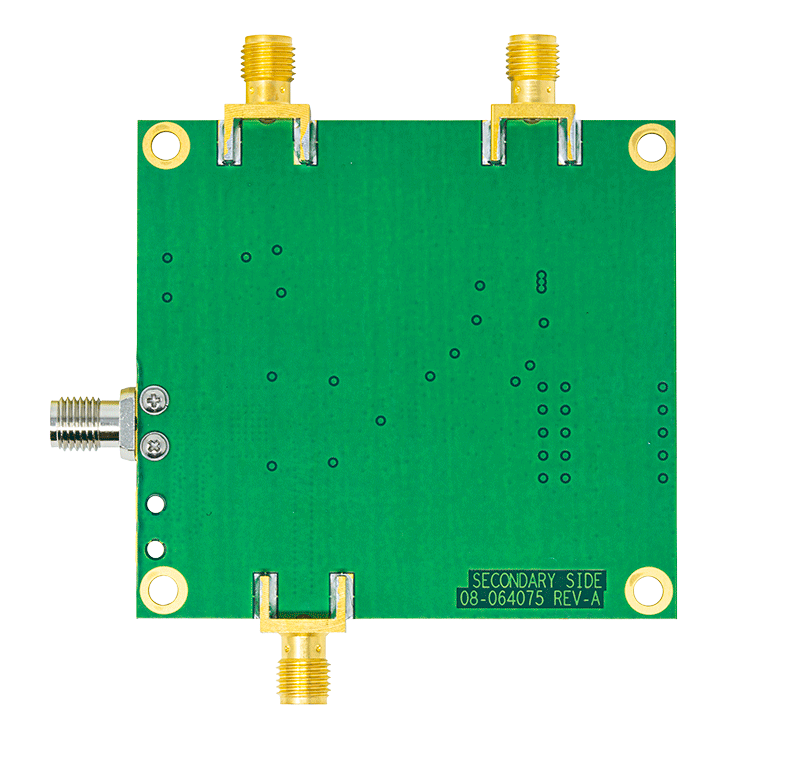

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-

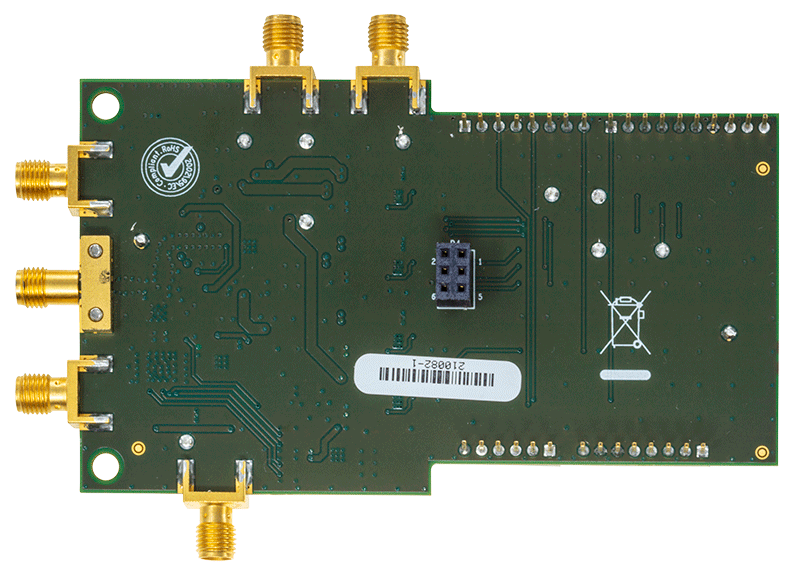

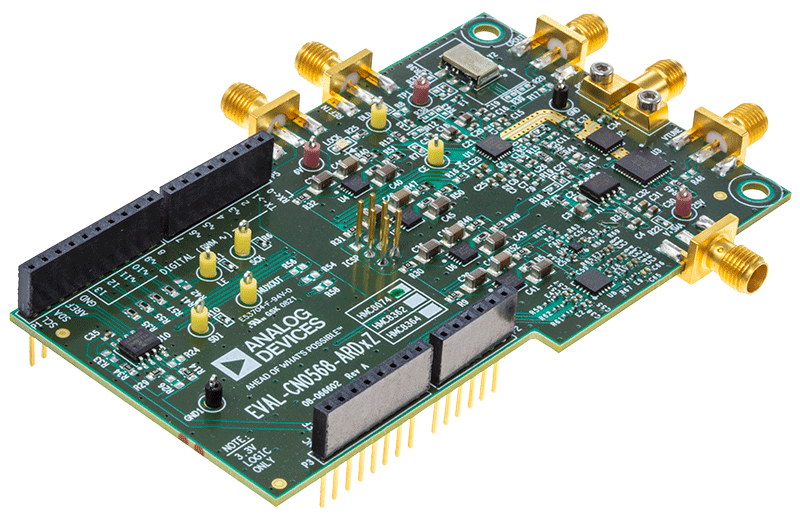

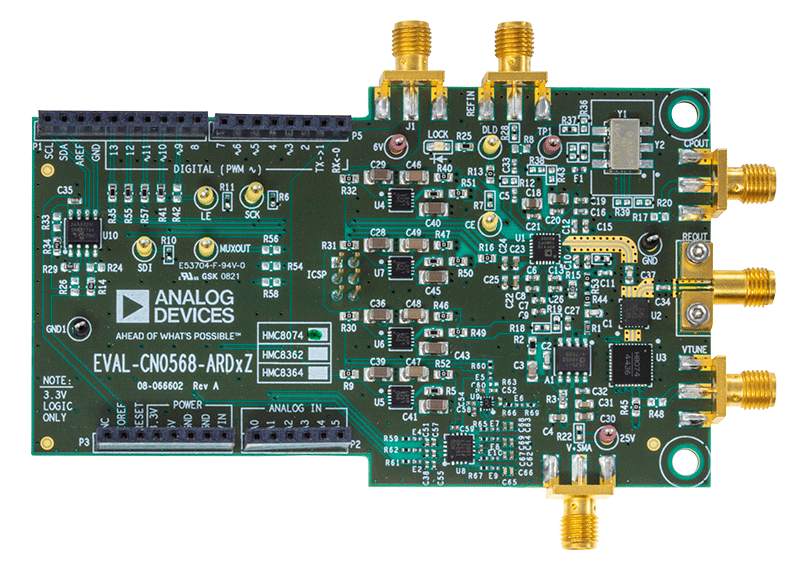

クワッドバンドVCOを使用したPLLリファレンス設計8/9/2022
ツールおよびシミュレーション
設計ツール
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
リファレンス・デザイン (1)
おすすめ製品
HMC8364 コンパニオン製品
推奨 アクティブ・ループ・フィルタ・オペアンプ
- 36 V, 18 MHz, Low Noise, Fast Settling Single Supply, RRO, JFET Op Amp: ADA4625-1.
- 30 V, Low Noise, Rail-to-Rail Input/Output, Low Power Operational Single Amplifier: ADA4084-1.
- High Performance, 145 MHz FastFET ™ Op Amps: AD8065.
推奨 LDO
推奨 フェーズ・ロック・ループ（PLL）
- 26.5 GHz, Integer N/Fractional-N, PLL Synthesizer: ADF41513.
推奨 分圧器
- 0.1 GHz to 24 GHz, Low Noise, Programmable Divider: HMC862A.
推奨 電源スイッチ
- 1 Ω Typical On Resistance, ±5 V, +12 V, +5 V, and +3.3 V, 4:1 Multiplexer: ADG1604.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC8364LP6GE | 成分表 | 品質および信頼性 | 40-Lead QFN (6mm x 6mm w/ EP) | |
| HMC8364LP6GETR | 成分表 | 品質および信頼性 | 40-Lead QFN (6mm x 6mm w/ EP) | |
| Wafer Fabrication Data |
