特長
- 低ノイズ・フロア: 100 kHz オフセットで −153 dBc/Hz
- プログラマブル周波数分周器（N）
- N = 1、2、4、または 8
- 広帯域幅: 0.1 GHz ～ 24 GHz
- 低消費電流: N = 8 の分周状態で 81 mA
- HBM ESD 耐性、クラス 2 等級
- FICDM ESD 耐性、クラス C3 等級
- 16 ピン 3 mm × 3 mm LFCSP パッケージ: 9 mm2
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
HMC862A は、低ノイズ・プログラマブル周波数分周器で、リードレスの 3 mm × 3 mm 表面実装パッケージに収められています。分周係数 N はプログラム可能で、0.1 GHz ～ 24 GHz の入力周波数範囲で 1、2、4、または 8 に分周できます。
低位相ノイズ、広い周波数範囲、柔軟な分周比を実現したこのデバイスは、高性能、広帯域通信システムに最適です。
アプリケーション
- 衛星通信システム
- ポイント to ポイントおよびポイント to マルチポイント無線
- 防衛用アプリケーション
- 試験装置
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 1
製品選択ガイド 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC862ALP3E |
16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| HMC862ALP3ETR |
16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
- HMC862ALP3E
- ピン／パッケージ図
-
16-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC862ALP3ETR
- ピン／パッケージ図
-
16-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 19, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC862ALP3E
製造中
HMC862ALP3ETR
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 19, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC862ALP3E
製造中
HMC862ALP3ETR
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

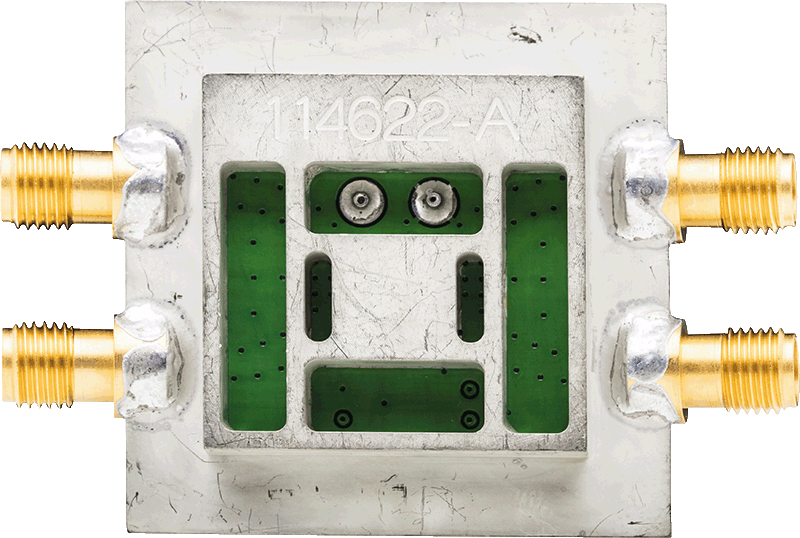

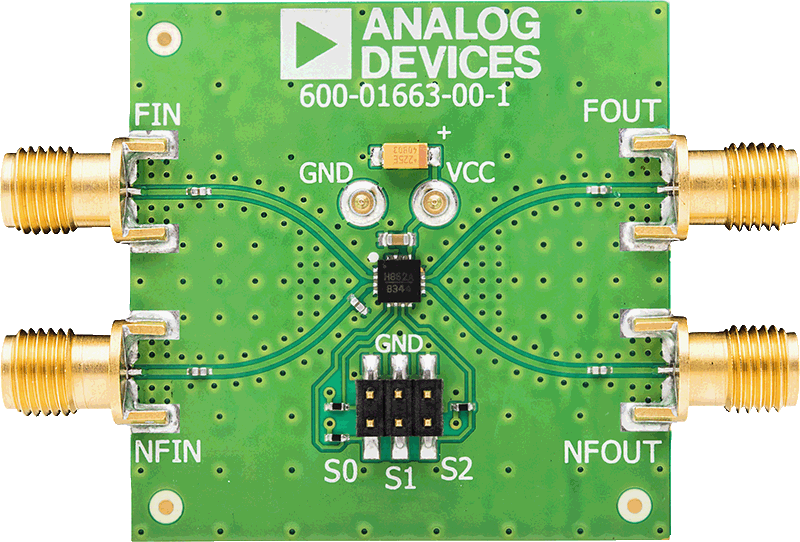

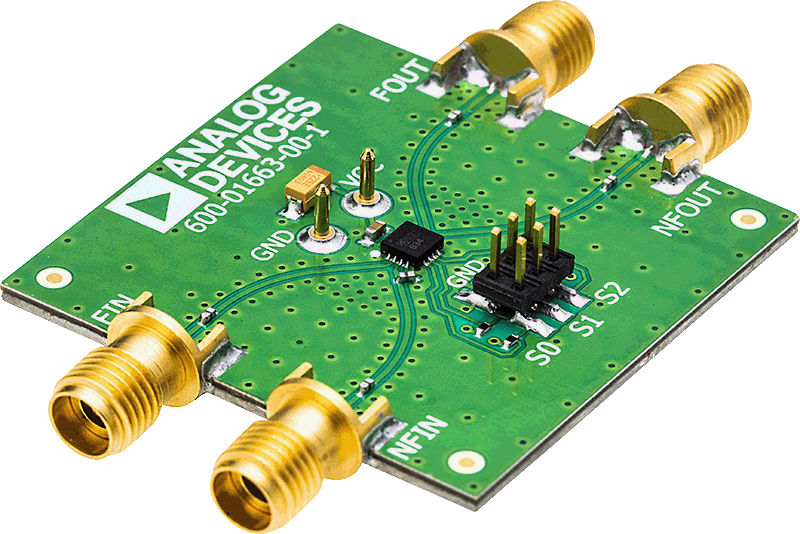

EVAL-HMC862A
HMC862A Evaluation Board
製品の詳細
This page contains ordering information for evaluating the HMC862A.
The design files link includes the BOM, schematics, and Gerber files for the evaluation board.
