DC2989A

製品概要

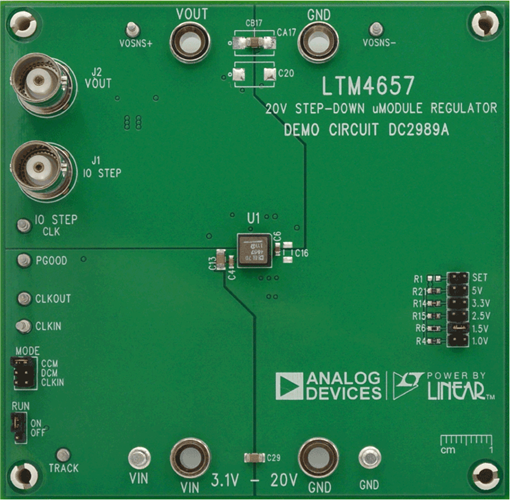

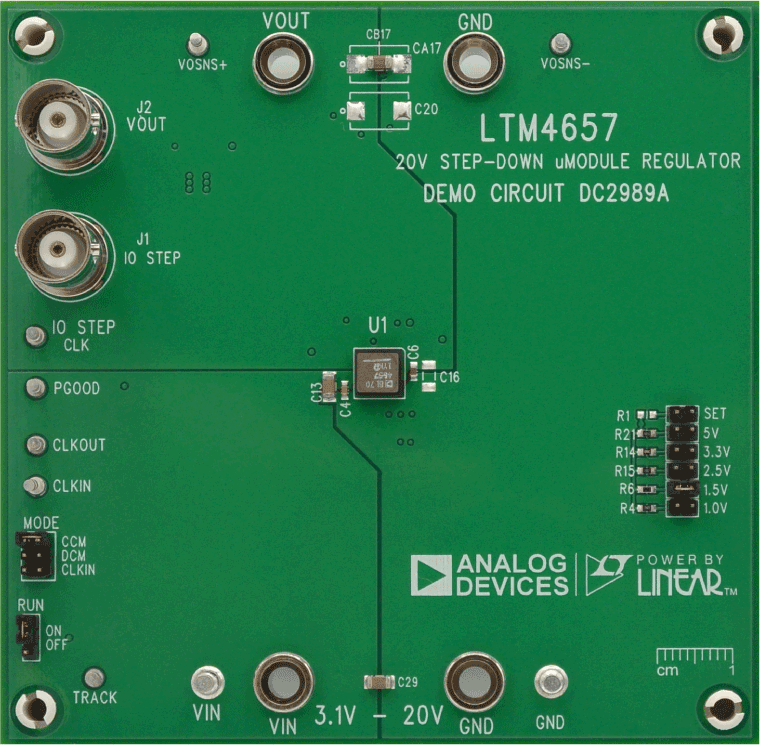

デモ回路2989Aでは、高性能で高効率の降圧レギュレータであるLTM4657 µModule^® レギュレータが使用されています。LTM4657は、熱強化型6.25mm x 6.25mm x 3.87mm BGAパッケージにまとめられたフル機能DC/DCポイントオブロード・レギュレータです。LTM4657は、3.1V～20Vの入力電圧範囲で動作し、最大8Aの出力電流を供給できます。出力電圧は、0.6V～5.5Vの範囲でプログラムでき、リモートから検出できます。スタック・インダクタ設計により、放熱が向上し、パッケージ・スペースは大幅に減少しています。

TRACK/SSピンを通じて、電源レール・シーケンシング用の出力電圧トラッキングを利用できます。外部クロックは、SYNC/MODEピンを介して同期できます。低負荷電流時に高い効率を確保するには、ノイズに敏感でないアプリケーションでMODEジャンパ（JP7）を使用して、DCMモード動作を選択します。DC2989Aを使用または変更する場合は、このデモ・マニュアルと併せてLTM4657データシートを参照してください。
