LTC3888

デジタル・パワー・システム・マネージメントを搭載したデュアル・ループ8相降圧DC/DCコントローラ

すべて表示

新規設計に推奨

製品の詳細

LTC3888/LTC3888-1/LTC3888-2 Application Circuit slide

LTC3888/LTC3888-1/LTC3888-2 Pin Configuration slide

LTC3888/LTC3888-1/LTC3888-2 Performance Graph slide

LTC3888/LTC3888-1/LTC3888-2 Application Circuit

LTC3888/LTC3888-1/LTC3888-2 Pin Configuration

LTC3888/LTC3888-1/LTC3888-2 Performance Graph

お探しの製品ではありませんか

製品セレクション・テーブル

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 4

1Ku当たりの価格最低価格：$6.70

特長

PMBus/I²C準拠シリアル・インターフェース
- 電圧、電流、温度、および故障をモニタ
- デジタル・プログラムV_OUT、マージン、UV、OV、電流制限、ソフト・スタート／ストップ、シーケンシング
16位相まで拡張可能
4.5V ≤ VI_N ≤ 26.5V、0.3V ≤ V_OUT ≤ 3.45V
V_OUT調整用の高速SPI
出力電圧精度：±0.5%
プログラマブルなPWMループ補償

高精度PolyPhase^®電流共有
ECCと障害ログ機能を備えた内部EEPROM
DrMOS出力電流モニタ・インターフェース
DrMOS温度／故障バス・インターフェース
DrMOSゲート・ドライブ電源モニタ
負荷ステップ・エミュレーション
250kHz～1MHzの内部または外部PWMクロック
52ピン（5mm × 8mm）QFNパッケージ
オートモーティブ・アプリケーション向けのAEC-Q100認定取得

製品概要

LTC3888/3888-1は、幅広いマスタ／スレーブ構成をサポートする拡張可能な8相の、PMBus準拠デュアル・ループDC/DC同期型降圧スイッチング・レギュレータ・コントローラです。このコントローラは、固定周波数の電流モード・アーキテクチャを採用しており、優れた過渡応答特性と出力レギュレーション特性に対応します。各PWMマスタは、出力電流モニタ搭載のDrMOSデバイスを使用する複数フェーズ構成により、0.3V～3.45Vの出力電圧を提供できます。

PMBus構成および監視は、LTpowerPlay^™ソフトウェアによってサポートされています。プログラマブル・ループ補償と内蔵の負荷ステップ・エミュレーションによって、入力電圧と出力負荷容量に基づく帯域幅を容易に設定できます。PMBusコマンドを使用して、入力電圧、出力電圧／電流、動作状態を読み出せます。動作パラメータは、PMBusコマンドを介して設定、または起動時に使用するため内部EEPROMに保管できます。また、スイッチングの周波数、位相構成、出力電圧（LTC3888）出力電流制限値（LTC3888-1）、およびデバイス・アドレスを、外付けのプログラミング抵抗を使用して設定できます。

アプリケーション

大電流の分散給電システム
サーバー、ネットワーク、ストレージ機器

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 4

1Ku当たりの価格最低価格：$6.70

ドキュメント

技術資料 11

LTC3888/LTC3888-1/LTC3888-2: Dual Loop 8-Phase Step-Down DC/DC Controller with Digital Power System Management Data Sheet (Rev.D) 10/27/2023

LTC3888-1: デジタル・パワー・システム・マネージメントを搭載したデュアル・ループ8相降圧DC/DCコントローラデータシート (Rev.0) 10/27/2023

すべて表示

UG-2149: Evaluating the LTC3888/LTC3888-1, 8-Phase, Single Output Synchronous Buck Converter with Power System Management (Rev.0) 04/24/2024

DC2652A-A - Demo Manual (Rev.0) 10/03/2022

すべて表示

AN-173: LTC3888を使用した多位相レールの設計 03/09/2021

AN-152: Power System Management Addressing 07/12/2016

AN145 - LTC PSMデバイスのEEPROMの概要 07/20/2015

AN153 - パワーシステム・マネージメント用Linduino 10/02/2016

AN155 - Linduino PSMを使用したフォルト・ログのデコード 01/26/2017

AN-137: Accurate Temperature Sensing with an External P-N Junction 09/20/2012

AN-166: In Flight Update with Linduino 04/10/2017

すべて表示

参考資料 1

How to power FPGAs 03/29/2023

設計リソース 4

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3888IUHG#PBF	52-Lead Plastic QFN (5mm × 8mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC3888IUHG#TRPBF	52-Lead Plastic QFN (5mm × 8mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC3888IUHG#WPBF	52-Lead Plastic QFN (5mm × 8mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC3888IUHG#WTRPBF	52-Lead Plastic QFN (5mm × 8mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

LTC3888IUHG#PBF
ピン／パッケージ図
52-Lead Plastic QFN (5mm × 8mm)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

LTC3888IUHG#TRPBF
ピン／パッケージ図
52-Lead Plastic QFN (5mm × 8mm)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

LTC3888IUHG#WPBF
ピン／パッケージ図
52-Lead Plastic QFN (5mm × 8mm)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

LTC3888IUHG#WTRPBF
ピン／パッケージ図
52-Lead Plastic QFN (5mm × 8mm)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

ソフトウェアおよび製品のエコシステム

評価用キット

DC2888A-A/
DC2888A-B

Evaluating the LTC3888/LTC3888-1, 8-Phase, Single Output Synchronous Buck Converter with Power System Management

Evaluating the LTC3888/LTC3888-1, 8-Phase, Single Output Synchronous Buck Converter with Power System Management

ダウンロード

印刷

DC2888A-A/
DC2888A-B

Evaluating the LTC3888/LTC3888-1, 8-Phase, Single Output Synchronous Buck Converter with Power System Management

機能と利点

Input voltage range: 7 V to 14 V
Output voltage V_{OUT Max output current: 400 A}
Number of phases: 8
Current sense
Temperature monitor
PM bus compliant with digital power system management

今すぐ購入詳細を表示

製品の詳細

Demonstration circuit DC2888A-A/DC2888A-B is an 8-phase single- output, high efficiency, high density, synchronous buck converter with 7 V to 14 V input range. The output can supply up to 400 A maximum load current. The demo board showcases one LTC3888/LTC3888-1 working with eight LTC7051. The LTC3888/ LTC3888-1 is a PMBus-compliant dual loop 8-phase step-down DC/DC controller with digital power system management. LTC7051 is an integrated smart power stage with current sense and temperature monitor. Refer to the LTC3888/LTC3888-1 and LTC7051 data sheets for detailed information.

DC2888A-A/DC2888A-B powers up to default settings and produces power based on configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay ™ on your PC and use Analog Devices' I²C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows to reconfigure the part on the fly and store the configuration in electrically erasable programmable read-only memory (EEPROM), and view the telemetry of voltage, current, temperature, and fault status.

資料

PDF

UG-2149: Evaluating the LTC3888/LTC3888-1, 8-Phase, Single Output Synchronous Buck Converter with Power System Management (Rev.0)

4.74 M

すべて表示

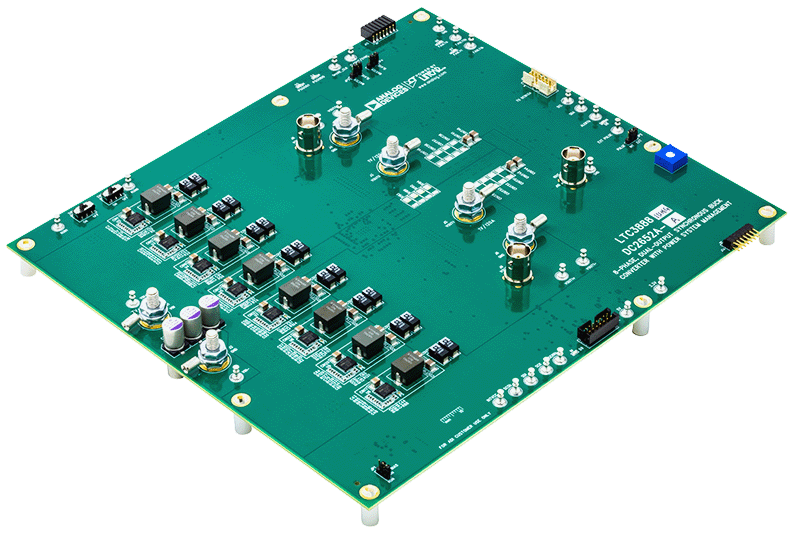

DC2652A-A

LTC3888 | パワー・システム・マネージメント搭載8相デュアル出力同期整流式降圧コンバータ

DC2652A-A Evaluation Board - Bottom View

LTC3888 | パワー・システム・マネージメント搭載8相デュアル出力同期整流式降圧コンバータ

ダウンロード

印刷

DC2652A-A

LTC3888 | パワー・システム・マネージメント搭載8相デュアル出力同期整流式降圧コンバータ

今すぐ購入詳細を表示

製品の詳細

デモ回路2652A-Aは、8相デュアル出力、入力範囲7V～14V、高効率、高密度の同期整流式降圧コンバータです。各出力は、最大120Aの負荷電流を1Vの出力で供給できます。このデモ・ボードはLTC3888を示しています。LTC3888は、デジタル・パワー・システム・マネージメントを搭載したPMBus準拠のデュアル・ループ8相降圧DC/DCコントローラです。LTC3888は、出力電流検出および温度モニタを提供するDrMOSデバイスと連携して機能するように設計されています。詳細については、LTC3888のデータシートを参照してください。

DC2652A-Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて（または不揮発性メモリ上の設定を使用して）電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay^™をPCにダウンロードし、アナログ・デバイセズのI²C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

GUIのダウンロード
ソフトウェアは、LTpowerPlay
からダウンロードできます。LTpowerPlayの詳細と手順については、デモ・マニュアルで「LTpowerPlayクイック・スタート手順」を参照してください。

資料

ZIP

DC2652A - Design Files

7.11 M

PDF

DC2652A-A - Schematic

200.53 K

PDF

DC2652A-A - Demo Manual (Rev.0)

1.85 M

すべて表示

DC2888A-A/<br>DC2888A-B

Evaluating the LTC3888/LTC3888-1, 8-Phase, Single Output Synchronous Buck Converter with Power System Management

DC2652A-A

LTC3888 | パワー・システム・マネージメント搭載8相デュアル出力同期整流式降圧コンバータ

ツールおよびシミュレーション

LTspice 1

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
