LT1963

1.5A、低ノイズ、高速過渡応答LDOレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 50
1Ku当たりの価格 最低価格:$2.71
特長
  • 高速過渡応答に最適化
  • 出力電流:1.5A
  • 損失電圧:340mV
  • 低ノイズ:40μVRMS(10Hzから100kHz)
  • 1mAの消費電流
  • 保護ダイオードが不要
  • ドロップアウト時の制御された消費電流
  • 固定出力電圧:1.5V、1.8V、2.5V、3.3V
  • 可変出力電圧:1.21V~20V
  • シャットダウン時の消費電流:1μA以下
  • 10μFの出力コンデンサで安定
  • 逆バッテリ保護
  • 逆電流なし
  • 熱制限

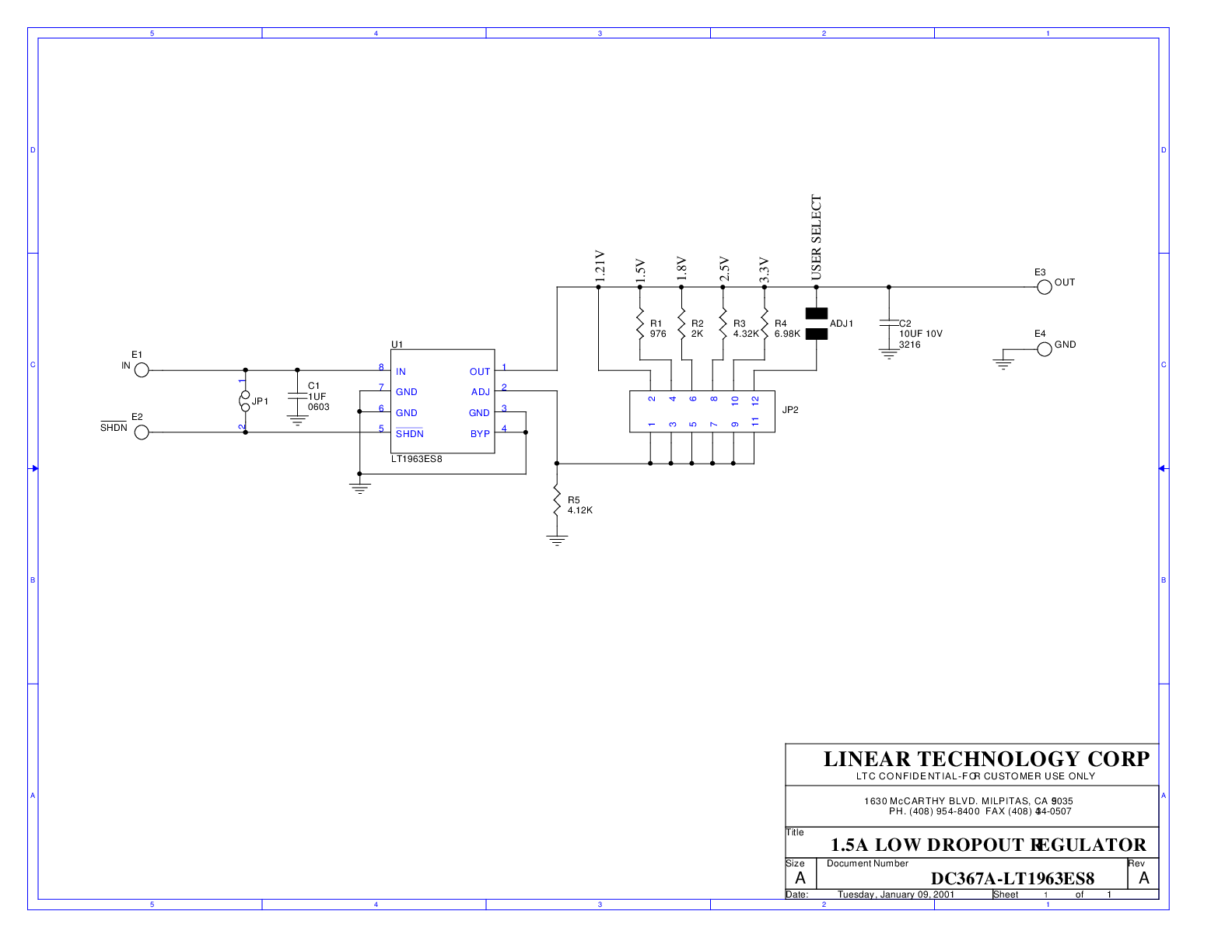

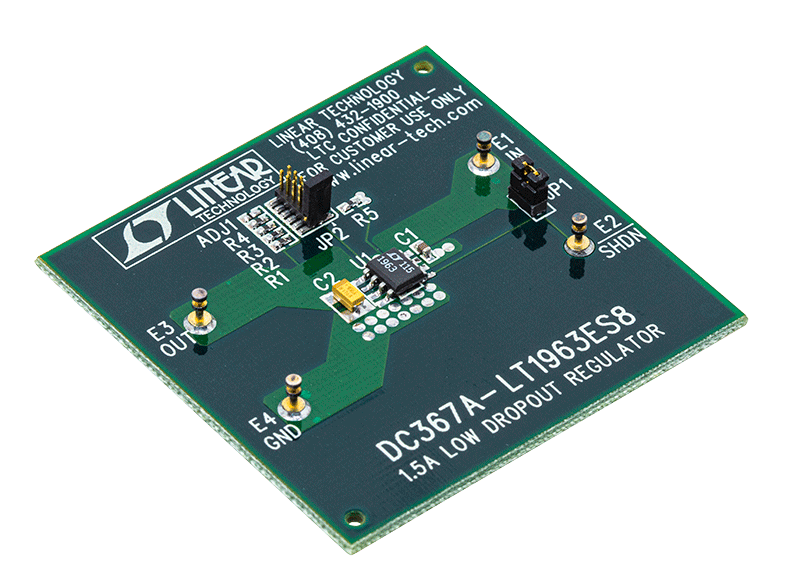

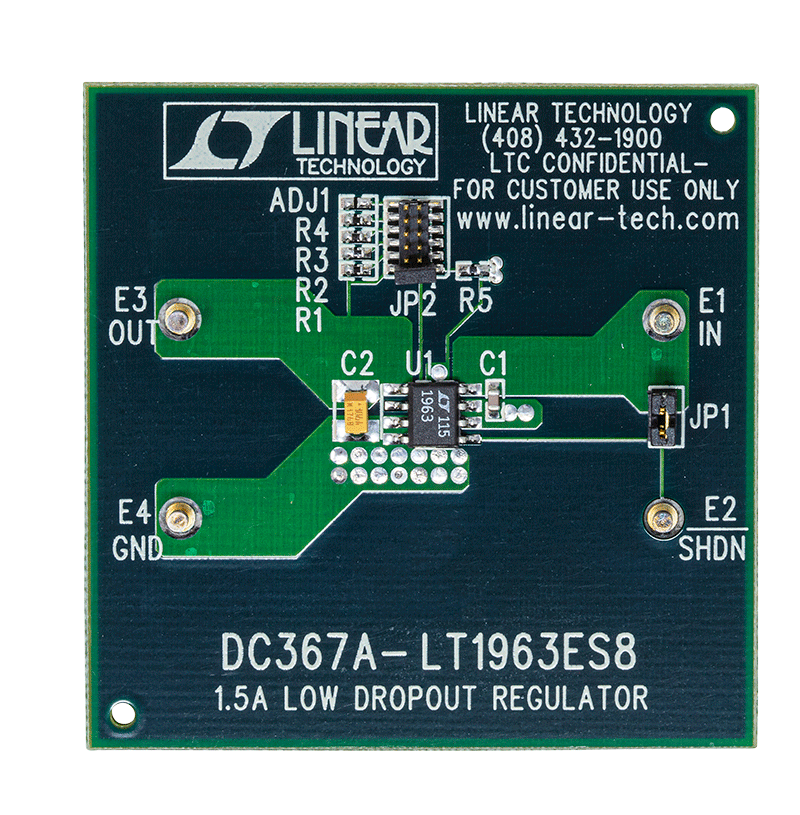

製品概要
show more Icon

LT1963は、高速過渡応答に最適な低損失(LDO)レギュレータです。340mVの損失電圧で1.5Aの出力電流を供給できます。動作時の消費電流は1mAで、シャットダウン時には1μA以下になります。消費電流は十分に制御され、他の多くのレギュレータのように、ドロップアウト時に増大することはありません。LT1963レギュレータは高速過渡応答に加え、出力ノイズが非常に低いので、敏感なRF電源アプリケーションに最適です。

出力電圧範囲は1.21V~20Vです。LT1963レギュレータは、10μFという低い出力容量で安定します。内蔵の保護回路は逆バッテリ保護、電流制限、熱制限、逆電流保護などを行います。このシリーズには、1.5V、1.8V、2.5V、3.3Vの固定出力電圧のデバイスと1.21Vのリファレンス電圧による可変出力電圧のデバイスがあります。LT1963レギュレータは、5ピンTO-220、DD、3ピンSOT-223、および8ピンSOパッケージで供給されます。

Features
LT1963 -
LT1963A Stable With Ceramic Output Capacitors

アプリケーション

  • 3.3Vから2.5Vのロジック電源
  • スイッチング電源用ポスト・レギュレータ
