LT1959

製造中

4.5A、500kHz降圧スイッチング・レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最小4Vの入力電圧で動作
  • 最小1.21Vの出力電圧
  • 500kHz固定スイッチング周波数
  • すべて表面実装型部品を使用可能
  • 最小1.8μHのインダクタ・サイズ
  • 飽和スイッチ設計：0.07Ω
  • シャットダウン電流：20μA
  • 同期が容易
  • サイクル単位の電流制限
  • 4.5Aスイッチ
  • 電流モード制御

LT1959は、 500kHzのモノリシック降圧スイッチング・レギュレータで、機能的にはLT1506と同じですが、LT1506よりも低い入力電圧アプリケーション用に最適化されています。LT1506の2.42Vに対し最小1.21Vまでの出力電圧で動作します。4.5Aのスイッチがレギュレータに必要なすべての発振器、制御、およびロジック回路とともにチップに内蔵されています。スイッチング周波数が高いため、外部部品サイズをかなり小さくできます。高速過渡応答および優れたループ安定性を実現するため、電流モードのトポロジーを採用しています。

特別な高速バイポーラ・プロセスと新しい設計技術を駆使し、高いスイッチング周波数で高効率を達成しています。消費電流を4mAに維持し、ブースト・コンデンサを利用してパワー・スイッチを飽和できるようにしているため、広い出力電流範囲にわたって効率が維持されます。

LT1959は標準7ピンDDとヒューズド・リードSO-8パッケージで供給されます。完全なサイクル単位の短絡保護、およびサーマル・シャットダウン機能を備えています。インダクタやコンデンサなど外付け部品は、標準表面実装型のものが使用できます。シャットダウンまたは同期のオプション機能があります。また、シャットダウン時には消費電流が20μAに減少します。同期機能を使用して、外部ロジック・レベル信号により内部発振器を580 kHzから1MHzに高めることができます。


アプリケーション

  • ポータブル・コンピュータ
  • バッテリ電源機器
  • バッテリ・チャージャ
  • 分配電源
  • 5Vから3.3Vへの変換
  • 5Vから2.5Vへの変換
  • 5Vから1.8Vへの変換

LT1959
4.5A、500kHz降圧スイッチング・レギュレータ
5V to 1.8V Down Converter Efficiency vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT1959
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC355A

LT1959CS8 | 4.5A Switch, 500kHz Step-Down Regulator, 5V to 15VIN, 1.8VOUT @ 4A

今すぐ購入 詳細を表示

製品詳細

DC355A: Demo Board for the LT1959 4.5A, 500kHz Step-Down Switching Regulator.

eval board
schematic 2
DC356A

LT1959CR | 4.5A Switch, 500kHz Step-Down Regulator, 5V to 15VIN, 1.8VOUT @ 4A

今すぐ購入 詳細を表示

製品詳細

DC356A: Demo Board for the LT1959 4.5A, 500kHz Step-Down Switching Regulator.
DC355A
LT1959CS8 | 4.5A Switch, 500kHz Step-Down Regulator, 5V to 15VIN, 1.8VOUT @ 4A

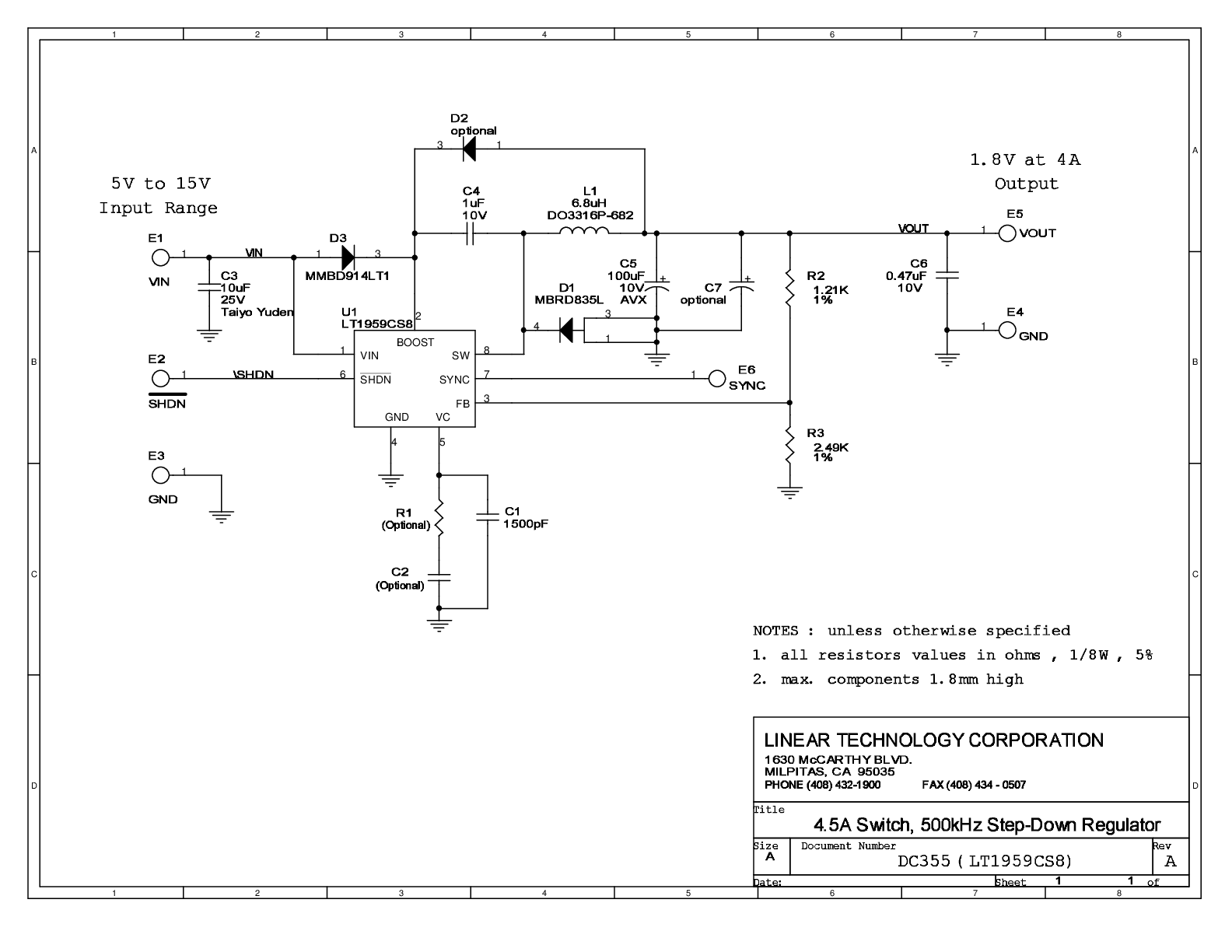

DC355A - Schematic
