LT3461

ThinSOTパッケージ、ショットキー内蔵の1.3MHz/3MHz昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.23
特長
  •  スイッチング周波数:1.3MHz/3MHz
  •  高出力電圧:最大38V
  •  低VCESATスイッチ:260mV/250mA
  •  5V入力で12V/70mA
  •  3.3V入力で5V/115mA
  •  広い入力範囲:2.5V~16V
  •  小型表面実装部品を使用
  •  低いシャットダウン電流: < 1μA
  •  ソフトスタート
  •  高さの低い(1mm)SOT-23(ThinSOT)パッケージ
製品概要
show more Icon

LT3461/LT3461Aは汎用固定周波数電流モード昇圧DC/DCコンバータです。どちらのデバイスもショットキーと低VCESATスイッチを搭載しているので、部品コストとコンバータの実装面積を削減できます。LT3461は1.3MHz、LT3461Aは3MHzでそれぞれスイッチングを行います。この高いスイッチング周波数により、高さの低い小型で安価なコンデンサやインダクタを使用できます。固定周波数動作により、出力ノイズが低く、フィルタリングが容易な上に予想可能です。また、インダクタ・ベースの構成を採用しているので、チャージ・ポンプ・ソリューションで通常見られるスイッチング・ノイズのない入力を保証できます。LT3461/LT3461Aの高電圧スイッチは定格が40Vで、最大38Vの昇圧コンバータに最適です。

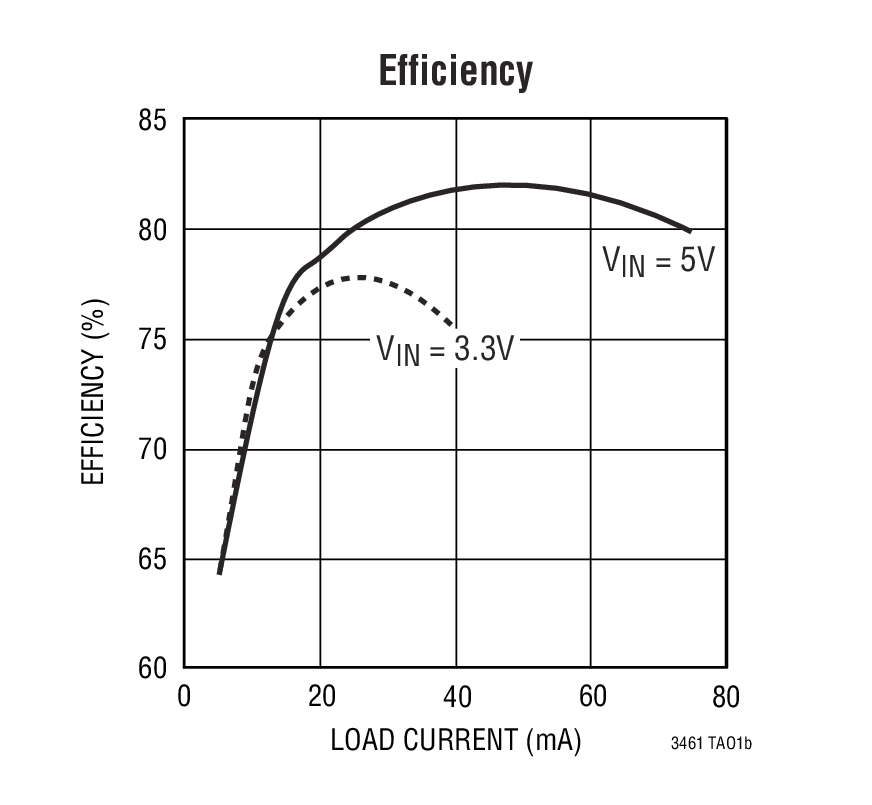

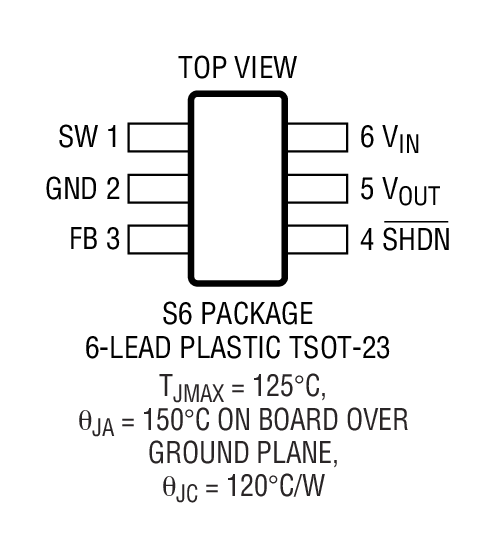

LT3461/LT3461Aは高さの低い(1mm)SOT-23パッケージで供給されます。

Switching Frequency
LT3461 1.3MHz
LT3461A 3MHz

アプリケーション

  •  デジタルカメラ
  •  CCDバイアス電源
  •  XDSL電源
  •  TFT-LCDバイアス電源
  •  5Vまたは12Vのローカル電源
  •  医療診断装置
  •  バッテリ・バックアップ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.23

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3461ES6#TRMPBF
  • HTML
  • HTML
LT3461ES6#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC627A-A

LT3461ES6 Demo Board | 1.3MHz, VIN = 3V to 6V, VOUT = 12V, (at VIN = 5V, IOUT = 70mA)

zoom

DC627A-A

LT3461ES6 Demo Board | 1.3MHz, VIN = 3V to 6V, VOUT = 12V, (at VIN = 5V, IOUT = 70mA)

LT3461ES6 Demo Board | 1.3MHz, VIN = 3V to 6V, VOUT = 12V, (at VIN = 5V, IOUT = 70mA)

製品の詳細

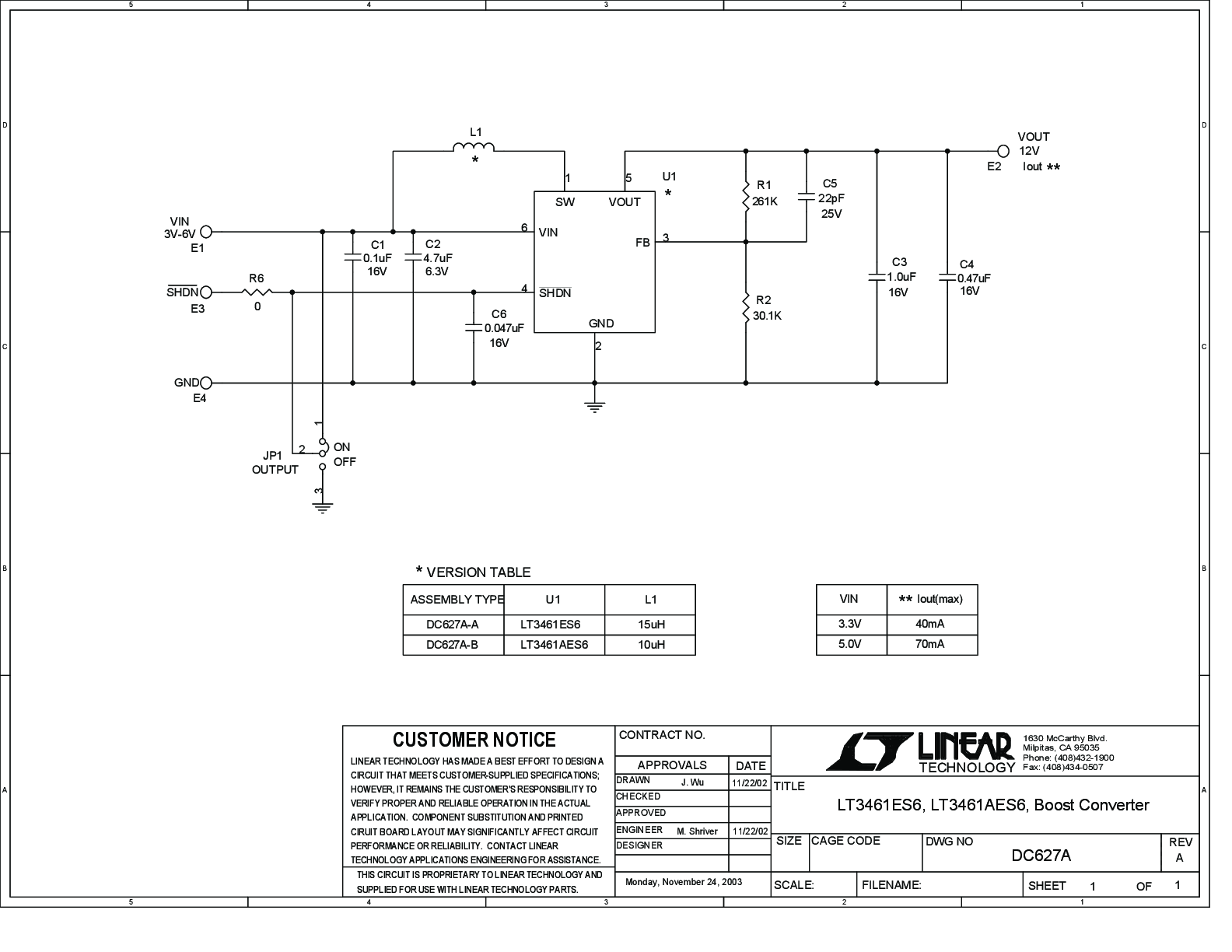

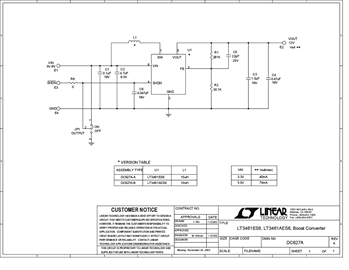

Demonstration circuit 627 features the LT3461/LT3461A in a 12V output boost converter which operates from an input voltage of 3V to 6V. The DC627A-A is for the 1.3MHz switching LT3461, and the DC627A-B is for the 3MHz switching LT3461A. For both boards, the maximum output current is 70mA when powered from a 5.0V input and 40mA when powered from a 3.3V input.

reference details image

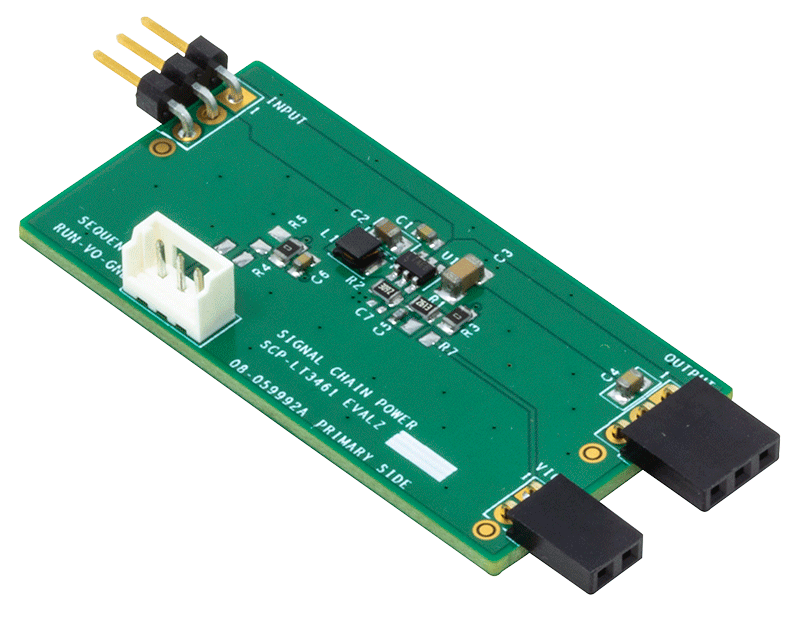

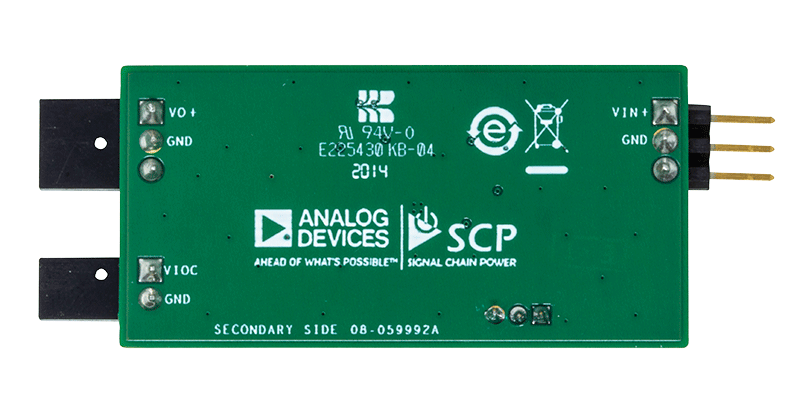

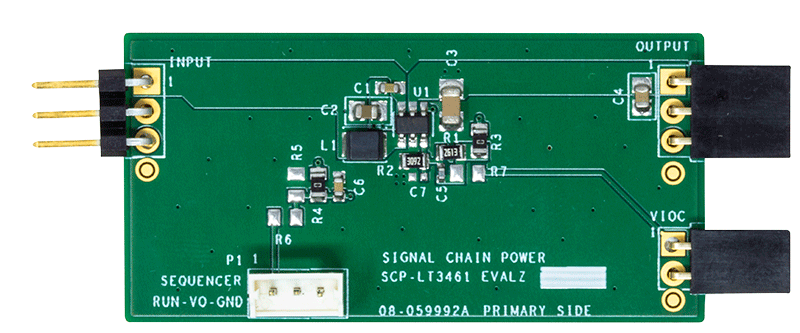

SCP-LT3461-EVALZ

LT3461シグナル・チェーン評価用ボード | ショットキー内蔵1.3MHzブーストDC/DC

zoom

SCP-LT3461-EVALZ

LT3461シグナル・チェーン評価用ボード | ショットキー内蔵1.3MHzブーストDC/DC

LT3461シグナル・チェーン評価用ボード | ショットキー内蔵1.3MHzブーストDC/DC

製品の詳細

デモ回路SCP-LT3461-EVALZは、入力電圧3V~6Vで動作する12V出力昇圧コンバータに、LT3461を採用しています。入力電圧5.0Vでの給電時における最大出力電流は70mA、入力電圧3.3Vでの給電時における最大出力電流は40mAです。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT3461の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT3461のデータシートを参照してください。
