LTM4603

製造中

PLL、出力トラッキングおよび マージニングを備えた 20V、6A DC/DC μModuleレギュレータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$15.25
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 完全なスイッチモード電源
  • 広い入力電圧範囲：4.5V～20V
  • 標準6AのDC出力電流、8Aのピーク出力電流
  • 出力電圧：0.6V～5V
  • 出力電圧トラッキングおよびマージニング
  • リモート･センスによる高精度レギュレーション（LTM4603のみ）
  • 標準動作周波数：1MHz
  • PLL周波数同期
  • 1.5%のレギュレーション
  • 電流フォールドバック保護（起動時にディスエーブル）
  • LTM4601とピン互換
  • 金仕上げパッド付き鉛フリー (e4) RoHS 準拠パッケージ
  • 超高速過渡応答
  • 電流モード制御
  • 入力電圧5V、出力電圧3.3V時の効率：最大93%
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 実装面積が小さく、高さの低い（15mm×15mm×2.8mm）表面実装LGAパッケージ
LTM4603
PLL、出力トラッキングおよび マージニングを備えた 20V、6A DC/DC μModuleレギュレータ
1.5V/6A Power Supply with 4.5V to 20V Input Efficiency vs Load Current with 12VIN Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリコン発振器 1
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
高電圧ホットスワップ・コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 4

下記製品はLTspiceで使用することが出来ます。:

  • LTM4603
  • LTM4603-1
  • LTM4603HV
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC1540B

LTC2977 Demo Board Set: Eight µModule Power Supply Management (Includes DC1360B + DC1361B) (Requires DC1613)

今すぐ購入 詳細を表示

製品詳細

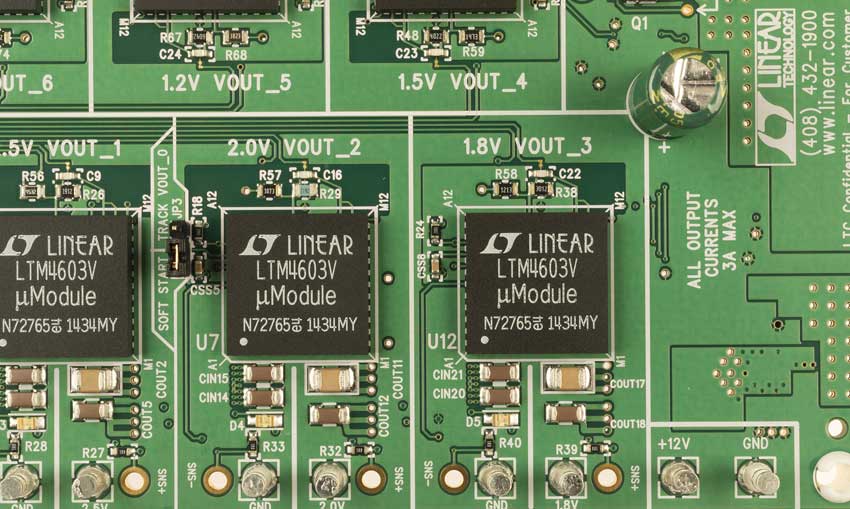

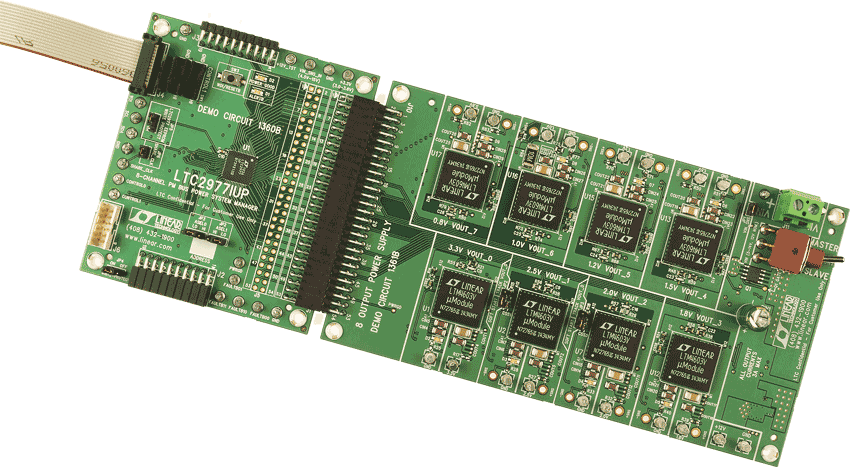

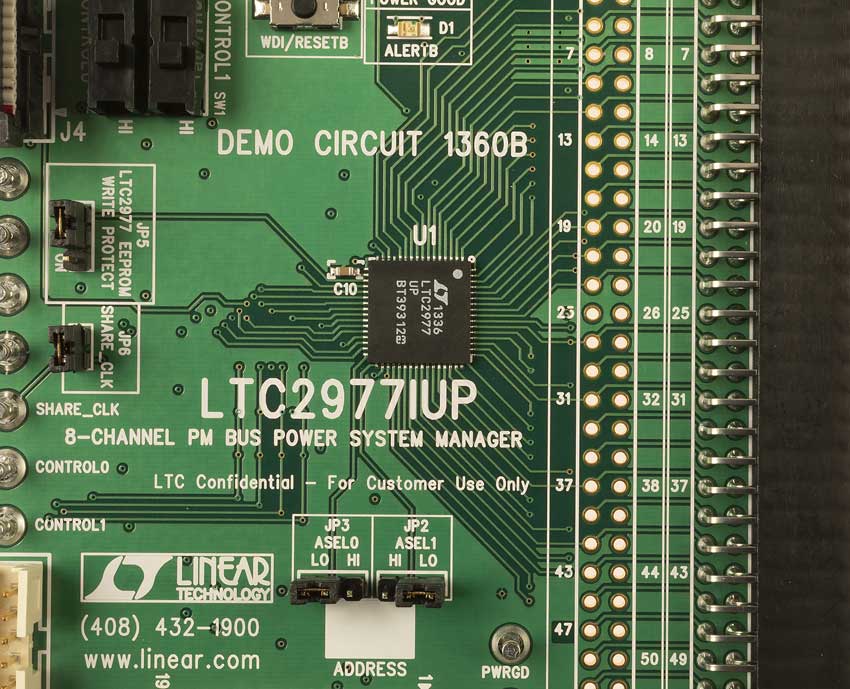

The DC1540B is a demonstration system for the LTC2977 8-channel I2C/SMBus/PMBus Power System Manager with EEPROM. It consists of 2 circuit boards namely the DC1360B and DC1361B. The DC1360B contains all the circuitry needed to insert the LTC2977 into a power system and control eight power supplies. The DC1361B contains eight power supplies (LTM4603EV) which are configured to be controlled by an LTC2977. Together these two boards form a sophisticated, 8-channel, digitally programmable power supply.

eval board
schematic 7
DC1083A-A

LTM4603 Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V/1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 6A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC1083A-A features the LTM4603, the high efficiency, high density step-down μModule® regulator. The input voltage range is from 4.5V to 20V. The output voltage is jumper programmable from 0.6V to 5V. The rated load current is 6A, but derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4603 can be synchronized to an external clock signal by applying the clock to the PLLIN pin.
DC1540B
LTC2977 Demo Board Set: Eight µModule Power Supply Management (Includes DC1360B + DC1361B) (Requires DC1613)
DC1540B Demo Board DC1540B Demo Board DC1540B Demo Board DC1540B Demo Board DC1540B Demo Board DC1540B - Schematic
DC1083A-A
LTM4603 Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V/1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 6A

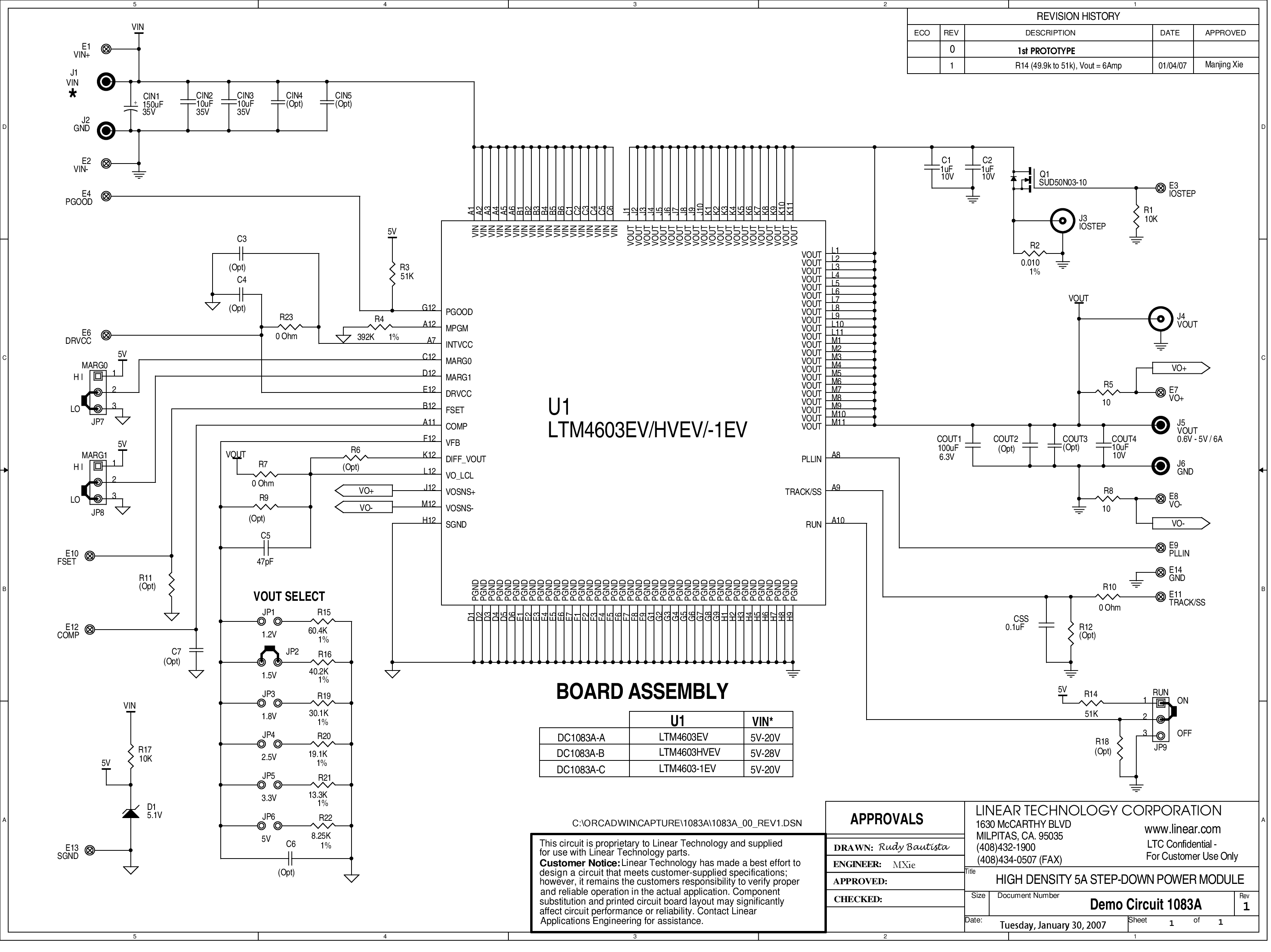

DC1083A-A - Schematic

リファレンス・デザイン

DK-START-3C25N Kit
DK-START-3C25N Kit

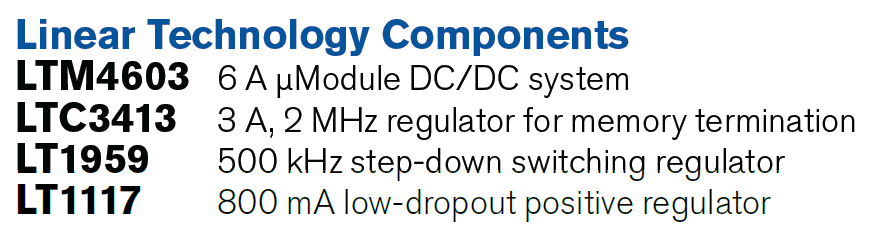

LTC Parts

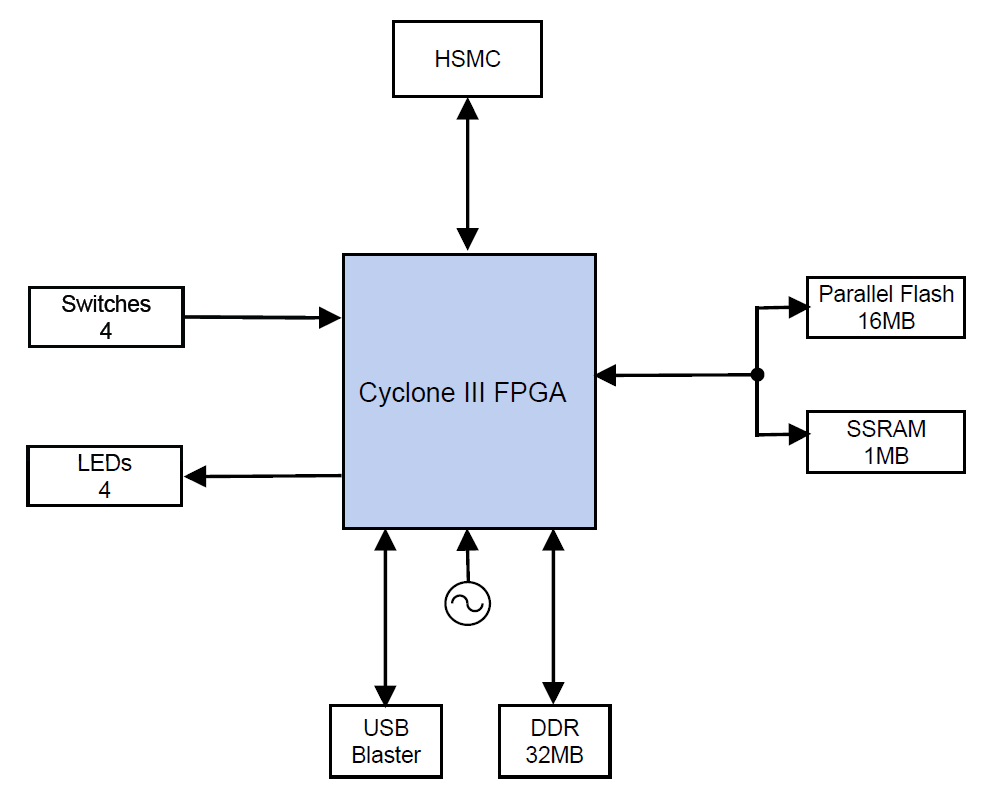

DK-START-3C25N Block Diagram

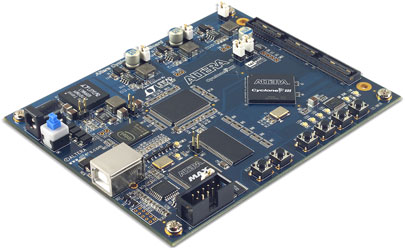

Altera Cyclone III FPGA Starter Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
View 1
View 1
View 2
LTC Parts List

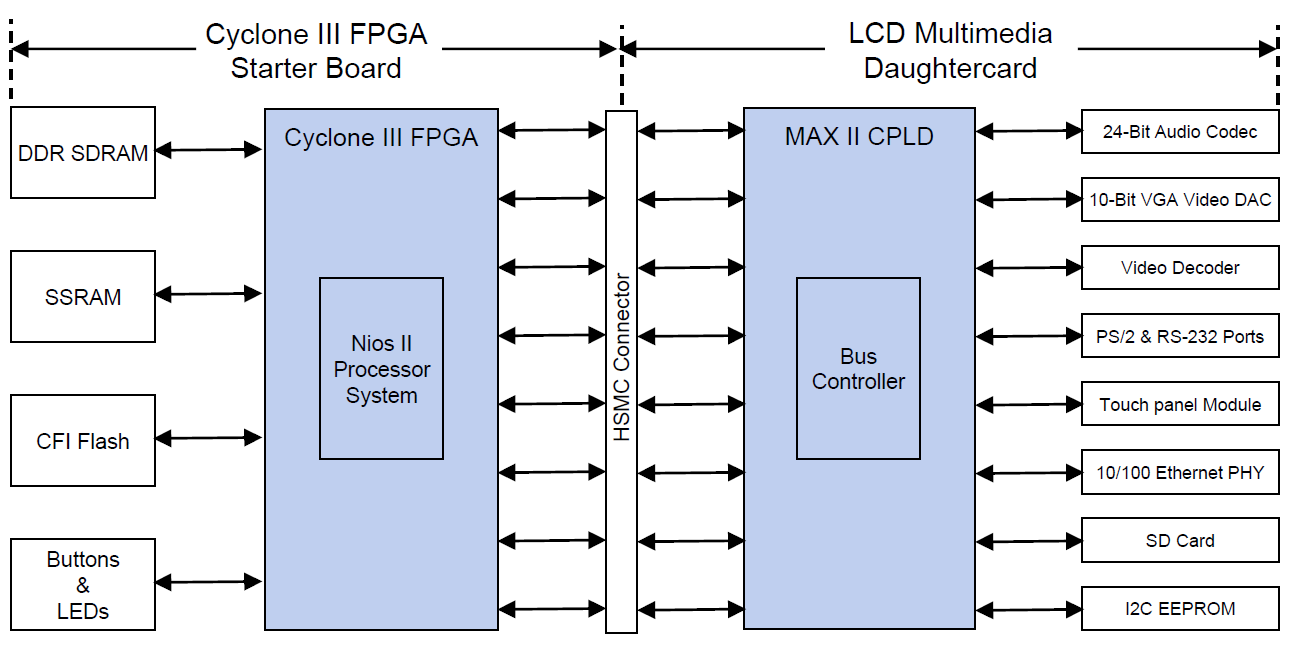

DK-N2EVAL-3C25N Block Diagram
Altera Nios II Embedded Evaluation Kit, Cyclone III Edition Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications

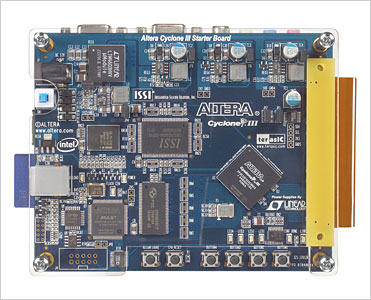

Altera Cyclone III FPGA Starter Kit
DK-START-3C25N Kit
LTC Parts
DK-START-3C25N Block Diagram

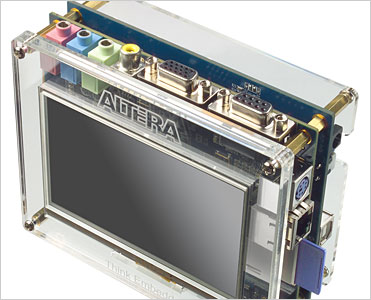

Altera Nios II Embedded Evaluation Kit, Cyclone III Edition
View 1
View 2
LTC Parts List
DK-N2EVAL-3C25N Block Diagram

最新のディスカッション

LTM4603に関するディスカッションはまだありません。意見を投稿しますか？
