LTM4612

新規設計に推奨

EN55022B準拠の、36VIN、15VOUT、5A DC/DC μModuleレギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全な低EMIスイッチモード電源
  • EN55022クラスB準拠
  • 広い入力電圧範囲：5V～36V
  • 出力電圧範囲：3.3V～15V
  • 5A のDC出力電流、7A のピーク出力電流
  • 低い入力/出力換算ノイズ
  • 出力電圧トラッキングおよびマージニング
  • マージニングに追従するパワーグッド
  • PLL周波数同期
  • セットポイント精度：±1.5%
  • 電流フォールドバック保護（起動時にディスエーブル）
  • 並列接続/電流分担
  • 超高速過渡応答
  • 電流モード制御
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 動作温度範囲：－55℃～125℃（LTM4612MPV）
  • 実装面積が小さく、高さの低い（15mm×15mm×2.8mm）表面実装LGAパッケージ

LTM4612は、EN55022クラスB認証済みの高電圧入出力、5AスイッチモードDC/DC電源で、スイッチング･コントローラ、パワーFET、インダクタの他、すべてのサポート部品をパッケージに搭載しています。LTM4612は5V～36Vの入力電圧範囲で動作し、出力電圧は1本の抵抗を使用して3.3V～15Vの範囲で設定できます。入力と出力にバルク･コンデンサを使用するだけで設計を完成することができます。

高いスイッチング周波数と適応型オン時間電流モード･アーキテクチャにより、安定性を損なうことなく、入力および負荷の変動に対する高速過渡応答を実現します。

内蔵の入力フィルタ回路とノイズ･キャンセル回路によってノイズ結合を低く抑えるので、電磁干渉（EMI）を実効的に低減します（図4および図8を参照）。さらに、このDC/DC μModule®レギュレータは外部クロックに同期可能なので、望ましくない周波数の高調波を低減することができ、高負荷電流のためのPolyPhase®動作が可能です。

LTM4612は省スペースで熱特性が改善された15mm×15mm×2.8mmのLGAパッケージで供給され、PCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード･レギュレーションが可能です。LTM4612は鉛（Pb）フリーで、RoHSに準拠しています。


アプリケーション

  • テレコムおよびネットワーク機器
  • 産業用およびアビオニクス機器
  • RFシステム
LTM4612
EN55022B準拠の、36VIN、15VOUT、5A DC/DC μModuleレギュレータ
5V/5A Ultralow Noise µModule with 7V to 36V Input Radiated Emission Scan at 24VIN, 5VOUT/5A Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 2

ユーザ・ガイド 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
発振器 1
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
保護スイッチ ＆ コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTM4612
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1297B

LTM4612EV Demo Board | EN55022B Compliant, 5V ≤ VIN ≤ 36V, VOUT = 3.3V or 5V @ 5A, or VOUT = 12V @ 3A

今すぐ購入 詳細を表示

製品詳細

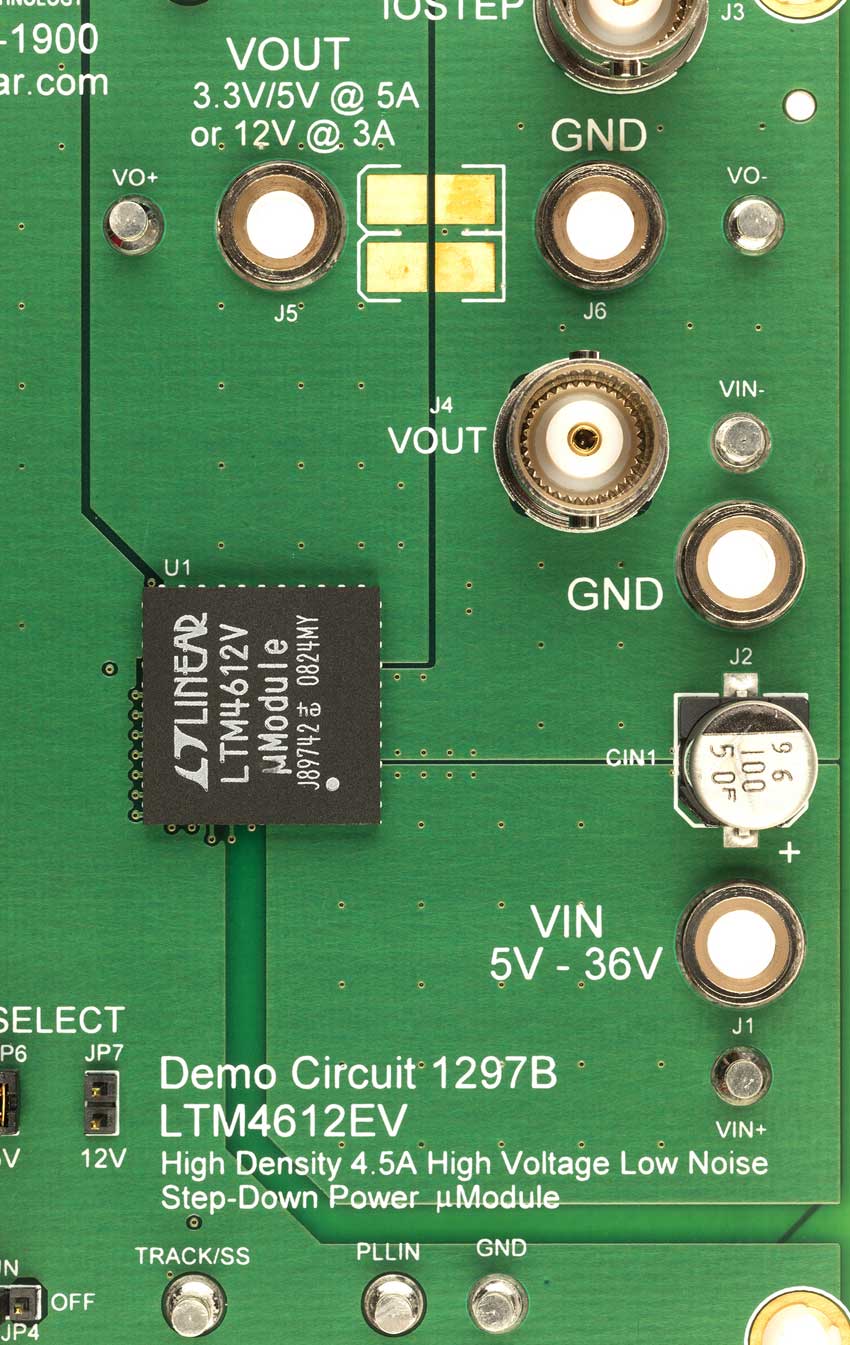

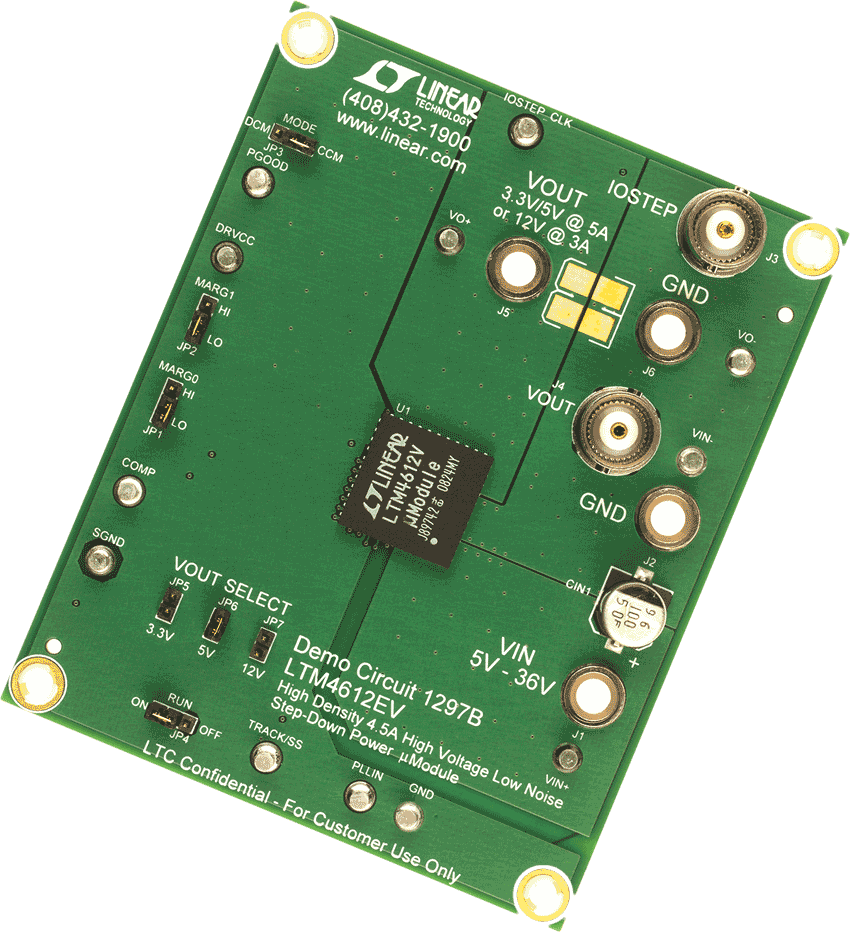

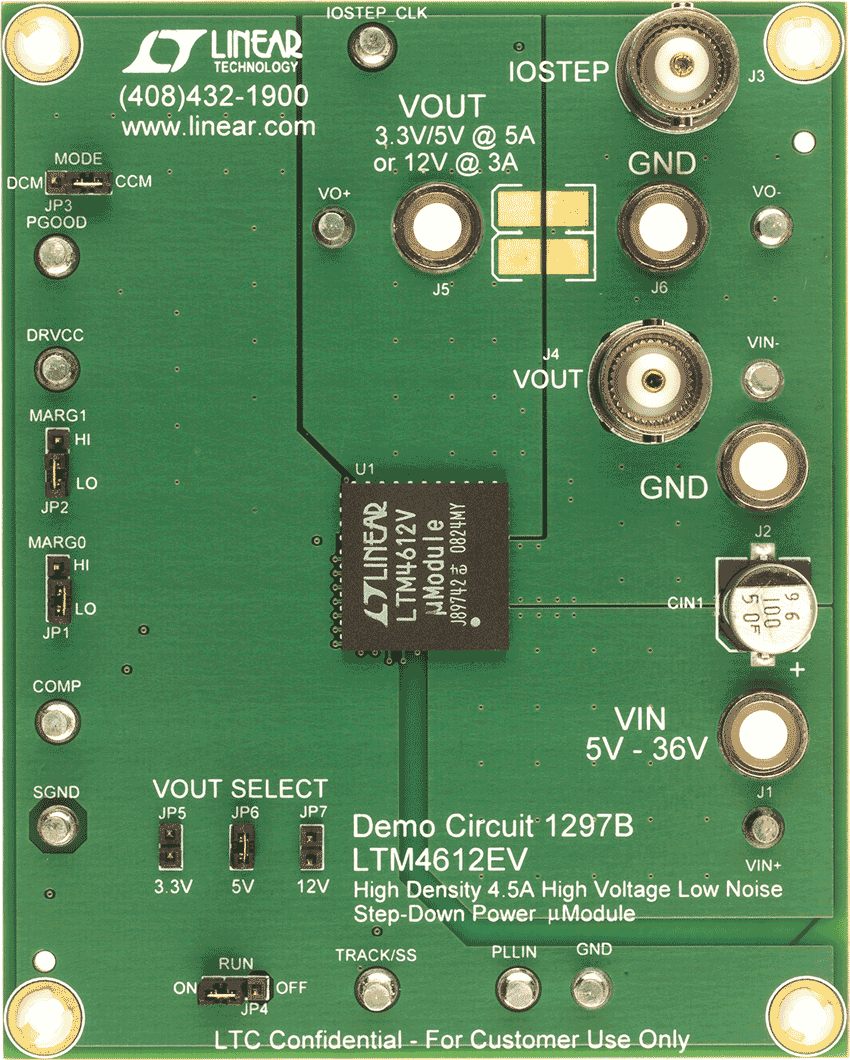

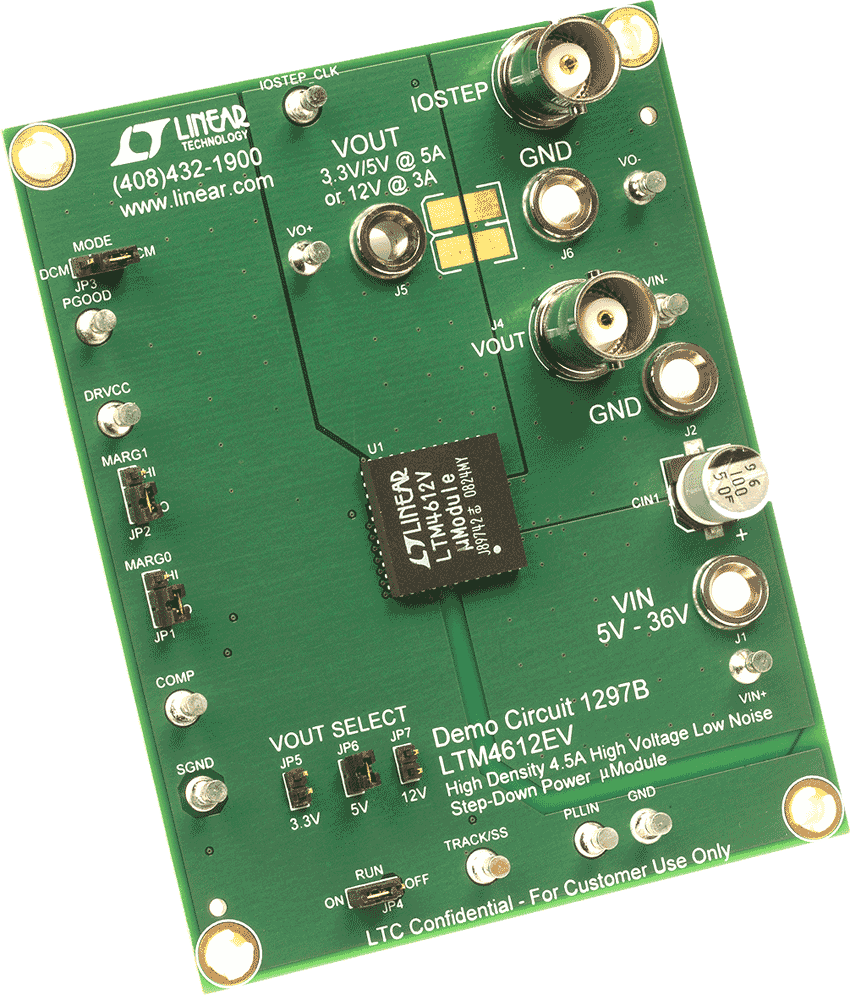

Demonstration circuit DC1297B features the LTM4612EV, an EN55022 Class B certified synchronous step-down power module. The board accepts an input voltage from 5V to 36V and delivers a jumper programmable output voltage of 3.3V, 5V or 12V. The rated load current is 5A for 3.3V and 5V output voltages, or 3A for a 12V output. Current derating is necessary for certain VIN, VOUT, and thermal conditions.

DC1297B
LTM4612EV Demo Board | EN55022B Compliant, 5V ≤ VIN ≤ 36V, VOUT = 3.3V or 5V @ 5A, or VOUT = 12V @ 3A

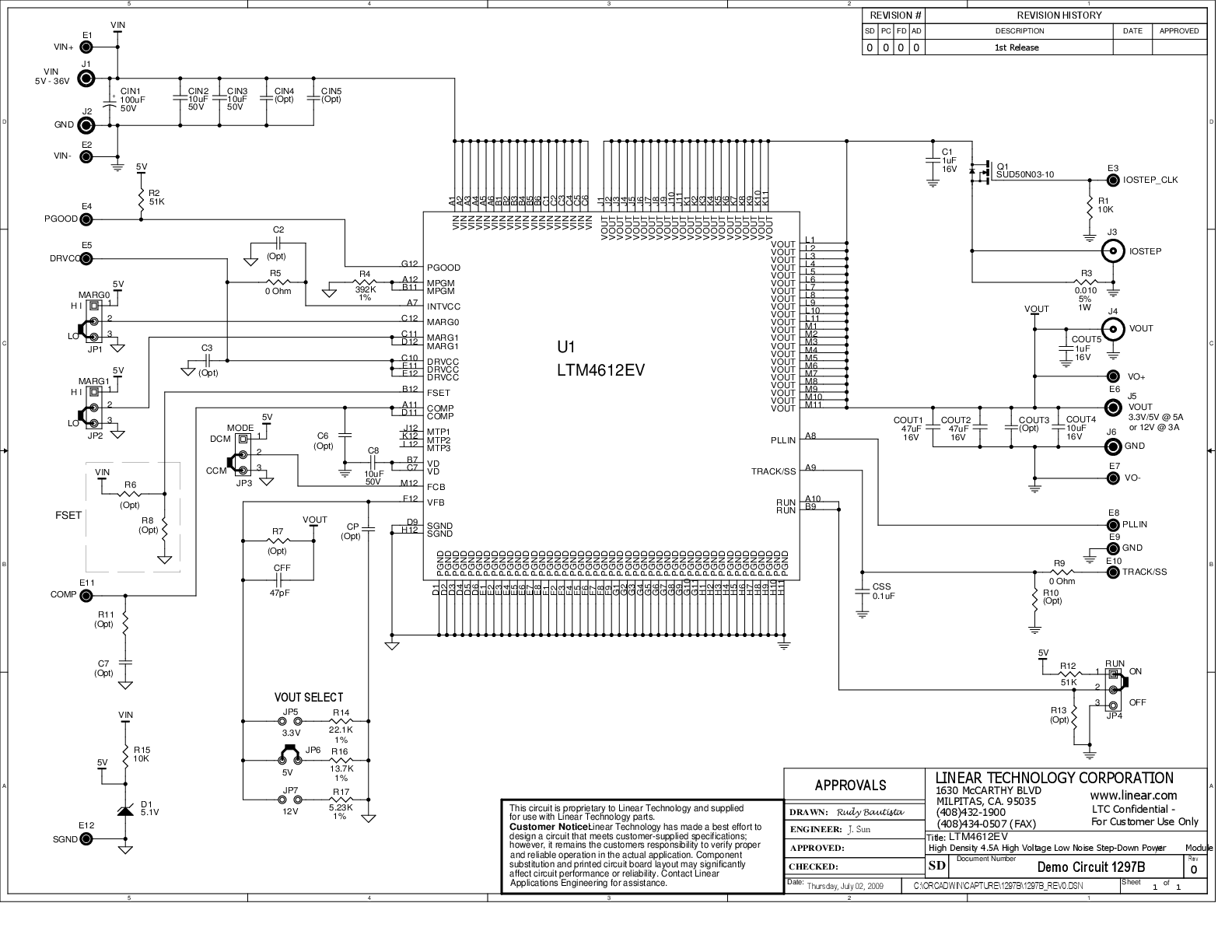

DC1297B Demo Board DC1297B Demo Board DC1297B Demo Board DC1297B Demo Board DC1297B - Schematic

リファレンス・デザイン

TR5-F40W Dev Kit
TR5-F40W Dev Kit
TR5-F40W Block Diagram
TR5-F40W Power Tree
Terasic TR5-F40W Stratix V GX FPGA Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Terasic TR5-F40W Stratix V GX FPGA Development Kit
TR5-F40W Dev Kit
TR5-F40W Block Diagram
TR5-F40W Power Tree
