特長
- 動作入力電圧範囲： 3.6V～15V
- 出力電流： 2.5A
- 効率：最大95%
- 低デューティサイクル動作： 2.25MHz で5%
- 調整可能なスイッチング周波数： 800kHz～4MHz
- 外部周波数に同期
- 電流モード動作により、優れた入力および負荷過渡応答を実現
- 低リップル(標準20mVP-P) Burst Mode®動作 (無負荷時IQ = 300μA) または強制連続動作をユーザーが選択可能
- 0.6Vリファレンスにより、低出力電圧が可能
- 短絡保護
- 出力電圧トラッキングが可能
- パワーグッド状態出力
- 熱特性が改善された小型16ピンQFN (3mm × 3mm) およびMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

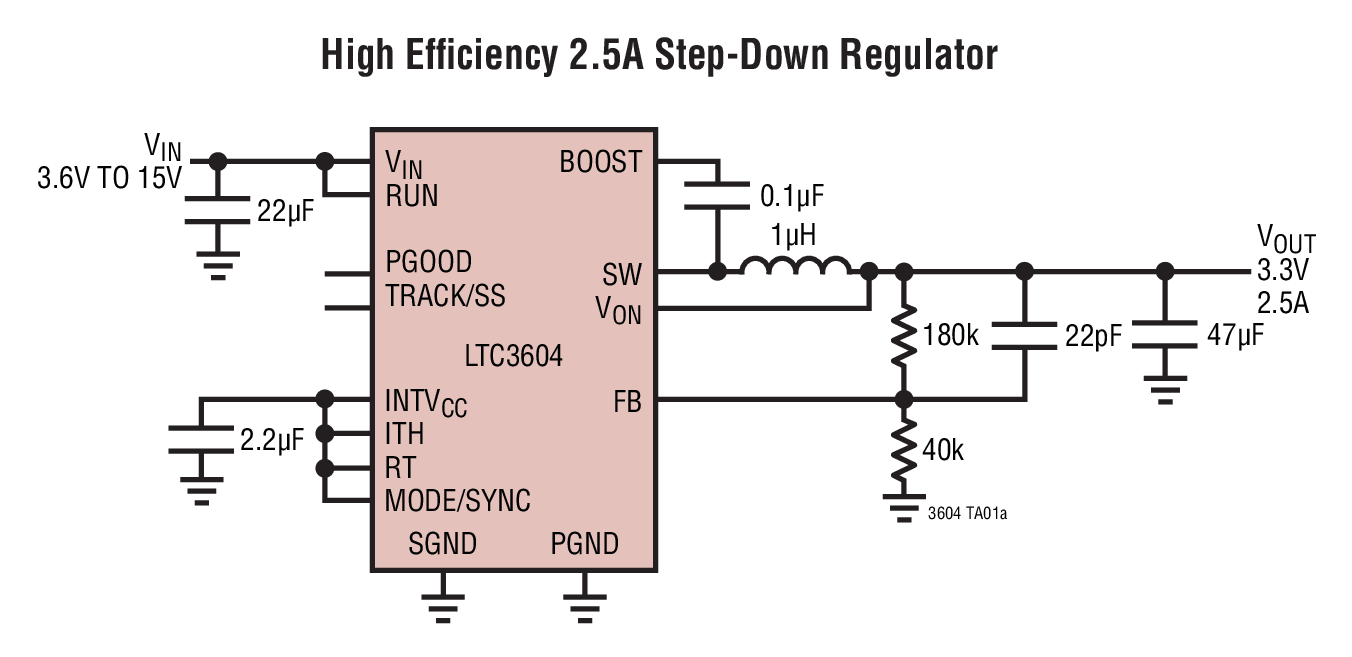

LTC3604 は高効率モノリシック同期整流式降圧レギュレータで、フェーズロック・ループでオン時間が制御される電流モード・アーキテクチャを採用しており、最大2.5Aの出力電流を供給可能です。動作電源電圧範囲が3.6V～15Vなので、幅広い電源アプリケーションに適しています。
動作周波数は外付け抵抗を使用して800kHz～4MHzの範囲で設定可能で、小型の表面実装インダクタを使用できます。また、同じ周波数範囲で外部同期可能なので、スイッチング・ノイズに敏感なアプリケーションに対応できます。内部フェーズロック・ループにより、トップ・パワーMOSFETのオン時間を内部クロックまたは外部クロックに合わせます。この独自の固定周波数/オン時間制御アーキテクチャは、高いスイッチング周波数と高速過渡応答を必要とする高降圧比アプリケーションに最適です。
LTC3604 はBurst Mode動作と強制連続動作の2つの動作モードを備えており、アプリケーションごとに出力電圧のリップル、ノイズ、軽負荷時の効率を最適化することができます。Burst Mode動作を選択すると、軽負荷時の効率を最大にすることができます。強制連続動作では出力リップルを最小限に抑え、固定周波数動作を行います。
アプリケーション
- 配電システム
- リチウムイオン・バッテリ駆動計測器
- ポイントオブロード電源
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3604
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
1.00M
935.00K
信頼性データ
1
165.02 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
技術記事 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3604EMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LTC3604EMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC3604EUD#PBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3604EUD#TRPBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3604IMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LTC3604IMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC3604IUD#PBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3604IUD#TRPBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
- LTC3604EMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604EMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604EUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604EUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604IMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604IMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604IUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3604IUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3604EMSE#PBF
製造中
LTC3604EMSE#TRPBF
製造中
LTC3604IMSE#PBF
製造中
LTC3604IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3604EMSE#PBF
製造中
LTC3604EMSE#TRPBF
製造中
LTC3604IMSE#PBF
製造中
LTC3604IMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3604EMSE#PBF
製造中
LTC3604EMSE#TRPBF
製造中
LTC3604IMSE#PBF
製造中
LTC3604IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3604EMSE#PBF
製造中
LTC3604EMSE#TRPBF
製造中
LTC3604IMSE#PBF
製造中
LTC3604IMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
製造中 |
2.5A、15V、モノリシック同期整流式降圧レギュレータ |
評価用キット 2

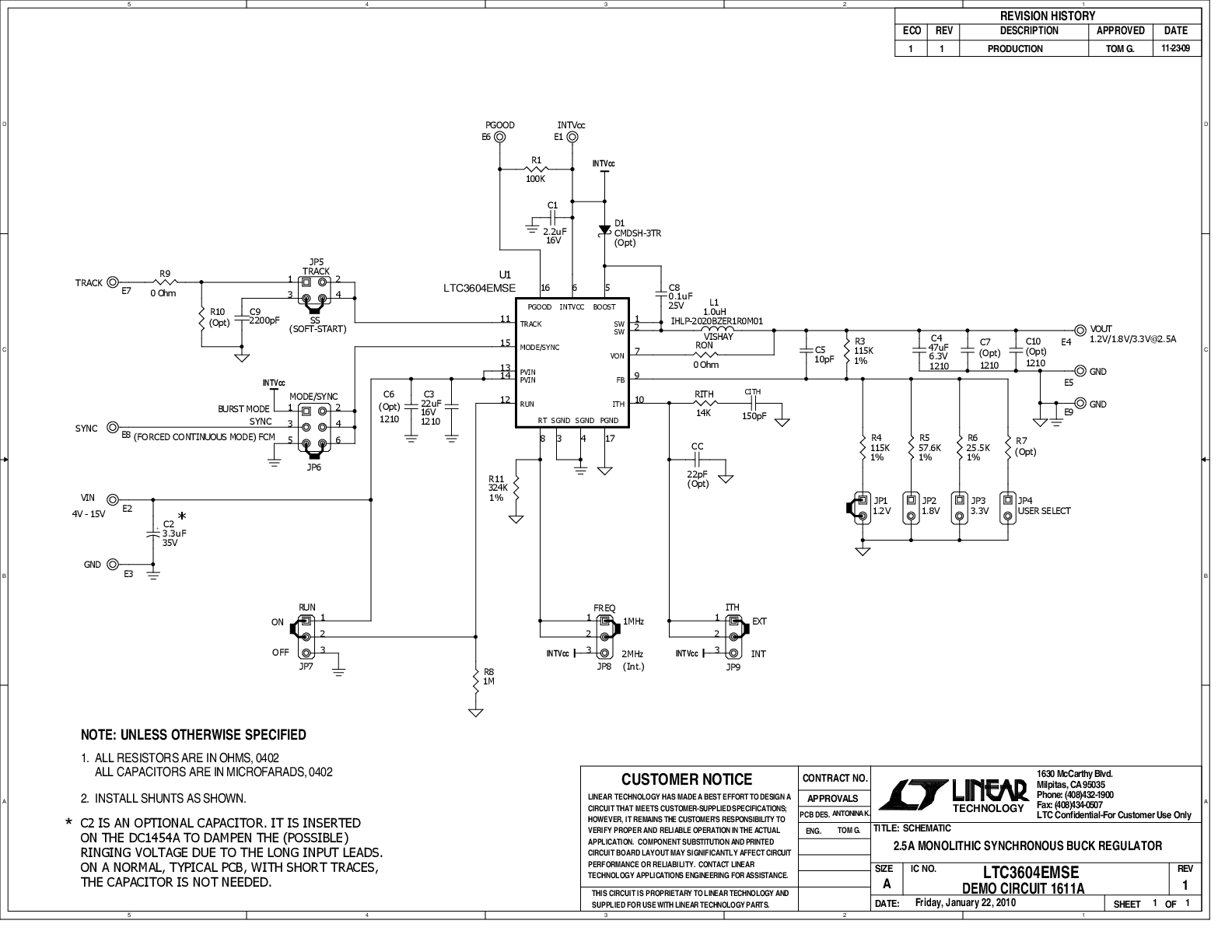

DC1611A
LTC3604EMSE Demo Board | (MSOP) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A
製品の詳細
Demonstration circuit 1611 is a step-down converter, using the LTC3604 monolithic synchronous buck regulator in the exposed pad MSOP-16 package. The DC1611 has a maximum input voltage 15V, and is capable of delivering up to 2.5A of output current at a minimum input voltage of 3.6V. The output voltage of the DC1611 can be set as low as 0.6V, the reference voltage of the LTC3604.
資料

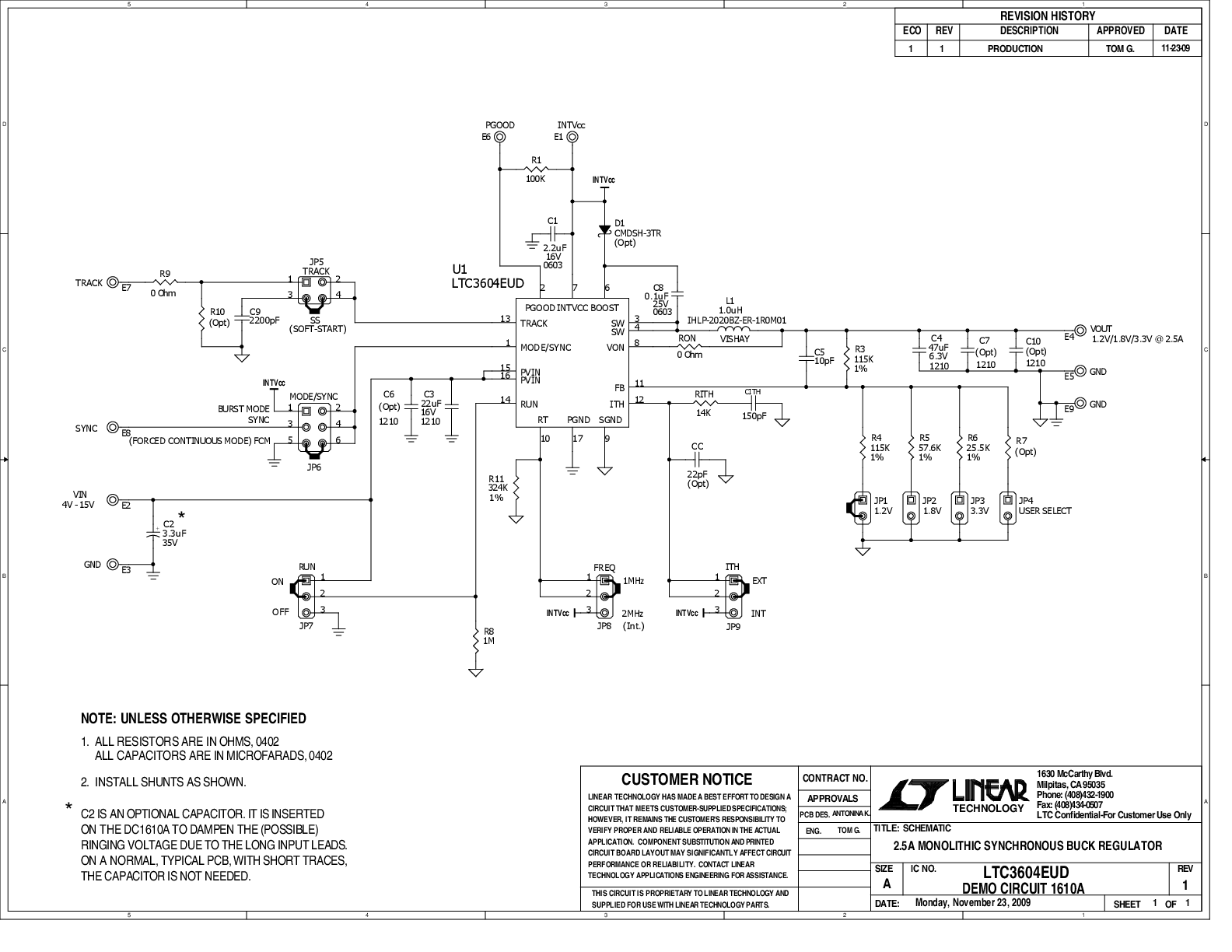

DC1610A
LTC3604EUD Demo Board | (QFN) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A
製品の詳細
Demonstration circuit 1610 is a step-down converter, using the LTC3604 monolithic synchronous buck regulator in the 3 × 3 QFN-16 package. The DC1610A has a maximum input voltage 15V, and is capable of delivering up to 2.5A of output current at a minimum input voltage of 3.6V. The output voltage of the DC1610A can be set as low as 0.6V, the reference voltage of the LTC3604.
資料
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
LTpowerCAD 2
