ADP2441

36 V、1 A同步降压DC-DC调节器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品模型 2
特性
  • 宽输入电压范围:4.5 V至36 V
  • 最短导通时间:50 ns
  • 最大负载电流:1 A
  • 高效率:最高可达94%
  • 可调节输出:最低至0.6 V
  • 输出电压精度:±1%
  • 可调节开关频率:300 kHz至1 MHz
  • 低负载下的脉冲跳跃模式,节约电源
  • 精密使能输入引脚
  • 开漏电源良好指示
  • 带跟踪功能的外部软启动
  • 过流限制保护
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADP2441是恒定频率、采用电流模式控制的同步降压dc-dc调节器,可驱动最高1 A的负载,并具有出色的线路和负载调节特性。它可在宽输入电压范围内(4.5 V至36 V)工作,是调整多种类型输入源功率的理想选择。另外,它还具有非常低的最短导通时间(50 ns),因此适合那些需要非常高降压比的应用。

输出电压可在0.6 V至0.9 V × VIN之间调节。该器件同时针对高端和低端设备集成低电阻N沟道MOSFET,可实现高效率。

开关频率可用外部电阻在300 kHz至1 MHz范围内调节。另外,ADP2441还有一个精确的电源良好(PGOOD)开漏输出信号。

在负载较低的情况下,调节器通过跳过脉冲并降低开关损耗工作在脉冲跳跃模式下,可提升能效。此外,在中负载至高负载情况下,调节器工作在固定频率脉宽调制(PWM)模式以降低电磁干扰(EMI)。

ADP2441使用打嗝模式保护IC不受短路或输出端过流情况影响。外部可编程软启动可限制多种负载电容启动时的浪涌电流。其它重要特性包括跟踪、输入欠压闭锁(UVLO)、热关断(TSD)和精密使能(EN),亦可用于逻辑电平关断输入。

ADP2441采用3 mm × 3 mm、12引脚LFCSP封装,额定工作温度范围为−40°C至+125℃结温范围。

应用

  • 终端负载应用
  • 分布式电源系统
  • 工业控制电源
  • 标准供电轨转换至24 V/12 V/5 V/3.3 V
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP2441ACPZ-R2
  • HTML
  • HTML
ADP2441ACPZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

软件和型号相关生态系统

评估套件 1

reference details image

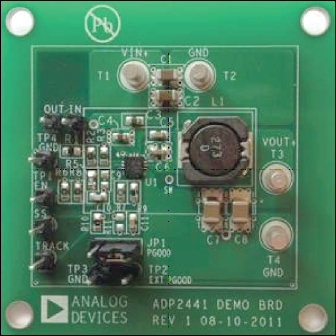

EVAL-ADP2441

ADP2441评估板

zoom

EVAL-ADP2441

ADP2441评估板

产品详情

ADP2441评估板采用完整的DC-DC开关稳压器设计,基于可配置1 A同步降压DC-DC稳压器ADP2441。

ADP2441是一款同步降压DC-DC开关稳压器,使用电流模式脉宽调制(PWM)控制方案,可在中高负载电流下实现高效率并在轻载下平滑转换到跳脉冲模式以便省电。为尽量减少外部器件数量并提高效率,这些器件集成了功率开关和同步整流器。ADP2441针对小型铁氧体磁芯电感和陶瓷电容工作进行优化,每平方毫米的PCB板面积可提供最大输出功率。

ADP2441-EVALZ在1 A输出时提供5 V电压,开关频率设置为500 kHz。需要时,可通过更改相应无源元件的值修改ADP2441评估板配置。

ADP2441器件的完整规格参见ADI公司的ADP2441数据手册。使用评估板时,应同时参阅数据手册和本用户指南。
