AD7175-2

推荐用于新设计

24位、250 KSPS Σ-Δ型ADC,具有20 MS建立时间和真轨到轨缓冲器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 快速且灵活的输出速率:5 SPS至250 kSPS
  • 通道扫描速率:50 kSPS/通道(20 μs建立时间)
  • 性能规格
    • 17.2位无噪声分辨率(250 kSPS)
    • 20位无噪声分辨率(2.5 kSPS)
    • 24位无噪声分辨率(20 SPS)
    • 积分非线性(INL):FSR的±1 ppm
  • 50 Hz和60 Hz抑制:85 dB,建立时间为50 ms
  • 用户可配置的输入通道
    • 2个全差分通道或4个单端通道
    • 交叉点多路复用器
  • 2.5 V片内基准电压源(±2 ppm/°C漂移)
  • 真正的轨到轨模拟和基准输入缓冲器
  • 内部或外部时钟
  • 电源:AVDD1 = 5 V,AVDD2 = IOVDD = 2 V至5 V
    • 分离电源,AVDD1/AVSS为±2.5 V
  • ADC电流:8.4 mA
  • 温度范围:-40°C至+105°C
  • 3或4线串行数字接口(SCLK上为施密特触发器)
    • 串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容

AD7175-2是一款低噪声、快速建立、多路复用、2/4通道(全差分/伪差分)Σ-Δ型模数转换器(ADC),适合低带宽输入。针对完全建立的数据,该器件最大通道扫描速率为50 kSPS (20 µs)。该器件的输出数据速率范围为5 SPS至250 kSPS。

AD7175-2集成关键的模拟和数字信号调理模块,可让用户针对使用的每个模拟输入通道单独进行配置。用户可为各通道单独选择功能。模拟输入端和外部基准电压输入端的集成真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移(2 ppm/癈)带隙内部基准电压源(带输出基准电压源缓冲器)增加了嵌入式功能,同时减少了外部元件数。

数字滤波器能以27.27 SPS输出数据速率进行同步50 Hz/60 Hz抑制。用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。ADC可自动在每个选定的通道间进行切换。更多数字处理功能包括失调和增益校准寄存器,可根据各通道进行配置。

器件采用5 V AVDD1或?2.5 V AVDD1/AVSS和2 V至5 V AVDD2以及IOVDD电源供电。AD7175-2的额定工作温度范围为-40°C至+105°C,提供24引脚TSSOP封装。

应用

  • 过程控制:PLC/DCS模块
  • 温度和压力测量
  • 医疗与科学多通道仪器
  • 色谱仪

AD7175-2
24位、250 KSPS Σ-Δ型ADC,具有20 MS建立时间和真轨到轨缓冲器

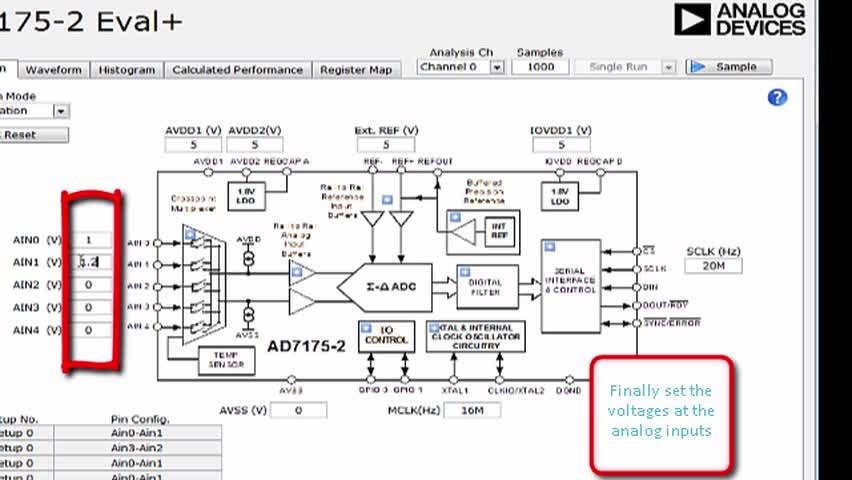

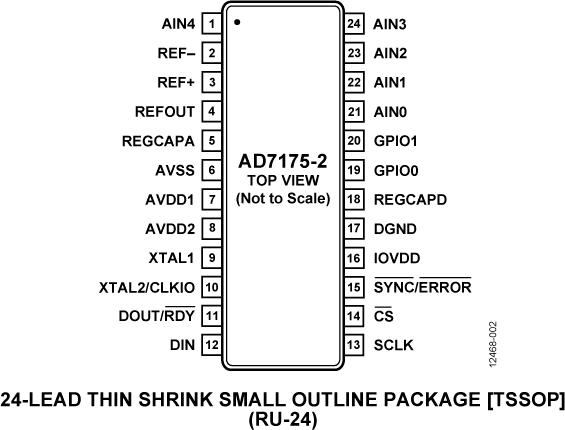

AD7175-2 Functional Block Diagram AD7175-2 Pin Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源


硬件生态系统

Modal heading
修改设计 LTspice仿真
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

Virtual Eval - BETA

Virtual Eval是一款网络应用程序,可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型,Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件(如输入音和外部抖动)以及器件特性(如增益或数字下变频)进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

打开工具

设计工具 1

Signal Chain Designer

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

IBIS 模型 1


参考电路

Dual-Channel Colorimeter with Programmable Gain Transimpedance Amplifiers and Lock-In Amplifiers
CN0363 参考设计

带可编程增益跨阻放大器和数字同步检波功能的双通道色度计

特性和优点

  • 双通道RGB色度计
  • 高灵敏度、低噪声跨导放大器
  • 可编程增益TIA
  • 数字同步检波

PLC/DCS Quad Channel Voltage and Current Input Front End
CN0364 参考设计

PLC/DCS四通道电压和电流输入,兼容HART

特性和优点

  • 四通道电压和电流输入
  • 完全隔离
  • 兼容HART

CN0363
带可编程增益跨阻放大器和数字同步检波功能的双通道色度计
Dual-Channel Colorimeter with Programmable Gain Transimpedance Amplifiers and Lock-In Amplifiers
EVAL-CN0363-PMDZ Evaluation Board
EVAL-CN0363-PMDZ Evaluation Board - Top View
EVAL-CN0363-PMDZ Evaluation Board - Bottom View
CN0364
PLC/DCS四通道电压和电流输入,兼容HART
PLC/DCS Quad Channel Voltage and Current Input Front End
EVAL-CN0364-SDPZ Evaluation Board
