概览
优势和特点
- 快速且灵活的输出速率： 1.25 SPS至31.25 kSPS
- 通道扫描速率：6.21 kSPS/通道（161 μs建立时间）
- 性能规格
31.25 kSPS时无噪声位：17.2
5 SPS时无噪声位：24
INL： FSR的±2 ppm - 50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
- 用户可配置的输入通道
2个全差分通道或4个单端通道
交叉点多路复用器 - 2.5 V片内基准电压源（±2 ppm/°C漂移）
- 真轨到轨模拟和基准电压输入缓冲器
- 欲了解更多特性，请参考数据手册
产品详情
AD7172-2是一款智能型、低噪声、低功耗、多路复用的Σ-Δ型模数转换器(ADC)，具有2/4通道（全差分/单端）输入，可供低带宽信号使用。 对于完全建立的数据，AD7172-2的最大通道扫描速率为6.21 kSPS (161 μs)。 该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。
AD7172-2集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。 模拟输入端和外部基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。 精密2.5 V低漂移(f2 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）增加了内嵌功能，同时减少了外部元件数。
数字滤波器允许以27.27 SPS输出数据速率提供同步50 Hz/60 Hz抑制。 用户可根据应用中各通道的需求在不同滤波器选项间切换，并提供进一步的数字处理功能，比如失调和增益校准寄存器，这些器件也能按通道进行配置。 通用输入/输出(GPIO)可控制外部多路复用器，并同步至ADC转换时序。
AD7172-2的额定工作温度范围为−40°C至+105°C，提供24引脚TSSOP封装。
注意在整篇数据手册中，仅相关功能会引用双功能引脚名称。
应用
- 过程控制： PLC/DCS模块
温度和压力测量 - 医疗与科学多通道仪器
- 色谱仪
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

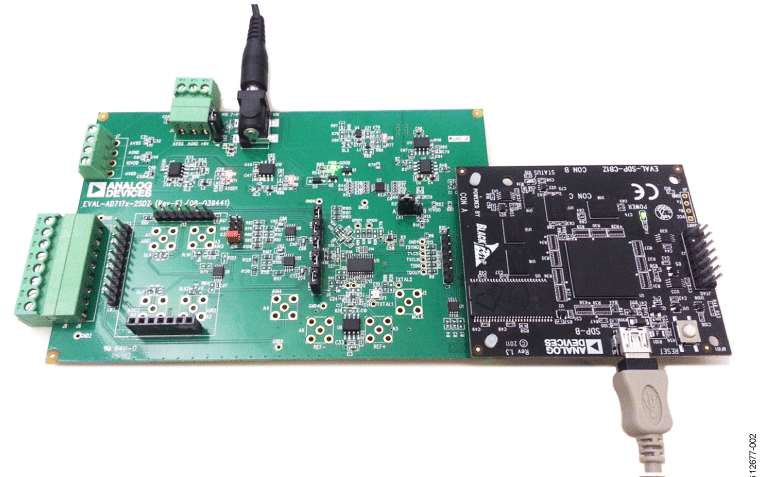

评估套件 (1)
参考资料
-
数据转换手册5/28/2013
-
MT-023: ADC架构IV：Σ-Δ型ADC高级概念和应用11/5/2013
-
MT-022: ADC架构III：Σ-Δ型ADC基础11/5/2013
-
AD717x Family2/25/2016
-
CN-0407：超高灵敏度飞安测量平台 (Rev. 0)4/24/2017
-
CN0292：用于工业电平信号的完全隔离、鲁棒、4通道、多路复用数据采集系统10/9/2015
-
CN0364：兼容 HART 的 PLC/DCS 四通道电压、电流输入 (Rev. 0)10/9/2015
-
使用ADF7030-1演示超低功耗6LoWPan无线传感器10/19/2021 -

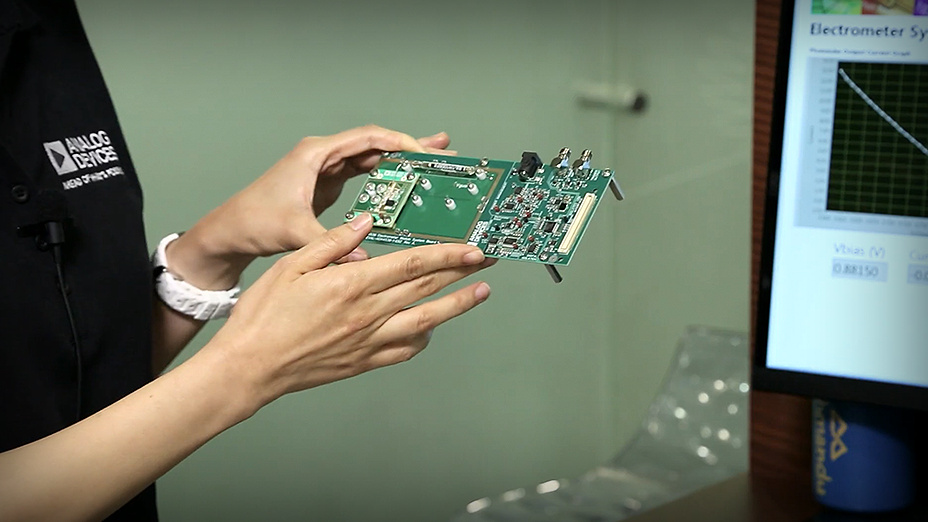

ADA4530-1静电计运算放大器：测量fA电流8/20/2021 -
