AD5700-1

集成精密振荡器的低功耗HART调制解调器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • HART兼容完全集成FSK调制解调器
  • 1200 Hz和2200 Hz正弦偏移频率
  • 接收模式下的电源电流：115 µA（最大值）
  • 适合本安型应用
  • 集成接收带通滤波器
    • 所需外部元件极少
  • 针对各种系统配置进行时钟优化
    • 超低功耗晶振（最大值为60 µA）
    • 外部CMOS时钟源
    • 精密内部振荡器
  • 缓冲HART输出——额外驱动能力
  • 8 kV HBM ESD额定值
  • 电源电压：1.71 V至5.5 V
  • 1.71 V至5.5 V接口
  • 工作温度范围：-40°C至+125℃
  • 4 mm × 4 mm LFCSP封装
  • 兼容HART物理层
  • UART接口
更多细节
show more Icon

AD5700/AD5700-1均为单芯片解决方案，设计用作HART® FSK半双工调制解调器，符合HART物理层要求。这些器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。AD5700-1上集成0.5%精密振荡器，可极大节省电路板空间，因此非常适合主机和从机配置下的线路供电应用。AD5700/AD5700-1的最大电源功耗为115µA，因此是低功耗环路供电型应用的较佳选择。发射波形为相位连续1200 Hz和2200 Hz正弦波。AD5700/AD5700-1内置精密载波检测电路，采用标准UART接口。

应用

  • 现场发射机
  • HART多路复用器
  • PLC和DCS模拟I/O模块
  • HART网络连接
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5700-1

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 02/24/2012
英文

AD5700/AD5700-1: Low Power HART Modem Data Sheet (Rev.F)

打开PDF文件

redirect
490 kB
download

下载 PDF

PDF Vector

pdf

更新 02/24/2012
日文

AD5700/AD5700-1: 低消費電力HARTモデム (Rev.A)

打开PDF文件

redirect
0
download

下载 PDF

应用笔记

4

PDF Vector

pdf

更新 02/14/2015
英文
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA–20 mA DAC Using the 20C15 HART Modem (Rev.B) redirect icon

49 kB

download

下载 PDF

PDF Vector

pdf

更新 09/29/2009
中文
AN-534: 采用20C15* HART调制解调器为路供电型4mA–20mA DAC AD421增添HART®性能 (Rev.A) redirect icon

244 kB

download

下载 PDF

PDF Vector

HTML

更新 10/30/2020
英文
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA to 20 mA DAC Using the AD5700 HART Modem redirect icon

PDF Vector

HTML

更新 10/30/2020
中文
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA to 20 mA DAC Using the AD5700 HART Modem redirect icon

用户手册

1

PDF Vector

pdf

更新 02/29/2012
英文
UG-382: Evaluation Board for FSK AD5700/AD5700-1 HART Modem redirect icon

272 kB

download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 02/08/2024
英文
MS-2528: Power Consumption: A Primary Consideration in Smart Transmitter Design redirect icon

516.51 K

download

下载 PDF

PDF Vector

PDF

更新 05/08/2015
中文
MS-2528：功耗：智能发射器设计中的首要考虑因素 redirect icon

2.06 M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 5
show more Icon

数据手册 1

AD5700/AD5700-1: Low Power HART Modem Data Sheet (Rev.F)

用户手册 1

UG-382: Evaluation Board for FSK AD5700/AD5700-1 HART Modem

应用笔记 2

AN-534: 采用20C15* HART调制解调器为路供电型4mA–20mA DAC AD421增添HART®性能 (Rev.A)
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA to 20 mA DAC Using the AD5700 HART Modem

技术文章 1

MS-2528：功耗：智能发射器设计中的首要考虑因素

参考电路 6

CN0364：兼容 HART 的 PLC/DCS 四通道电压、电流输入 (Rev.0)
CN-0321：具有HART的完全隔离、单通道电压、4 mA至20 mA输出
具有HART接口的完整4 mA至20 mA环路供电现场仪器
CN0328：完全隔离式 4 通道多路复用 HART 模拟输出电路
CN-0270：完整的4 mA至20 mA HART解决方案

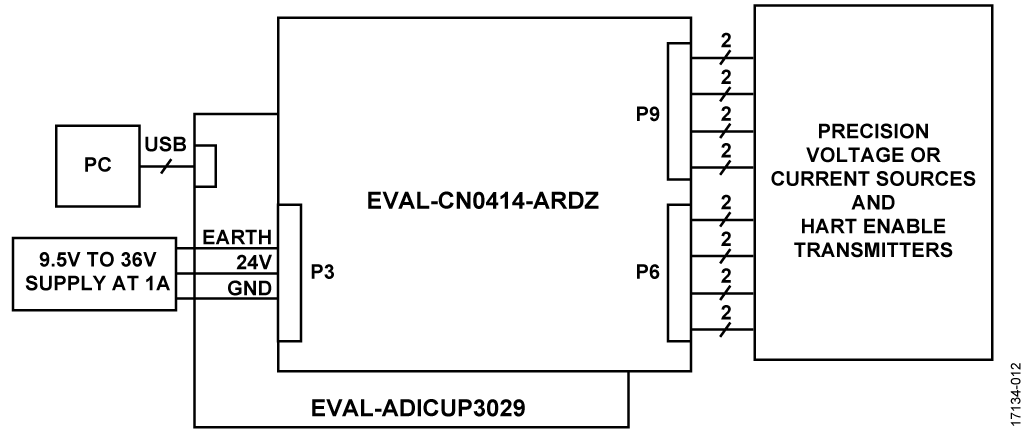

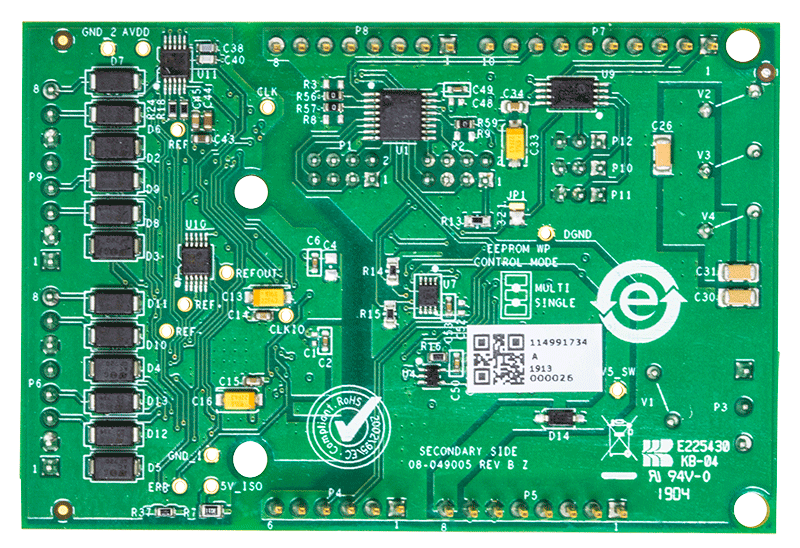

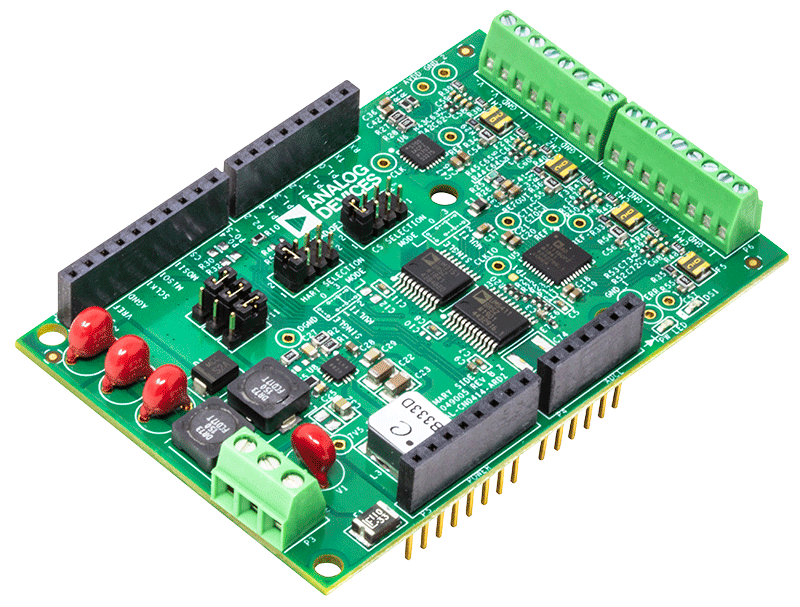

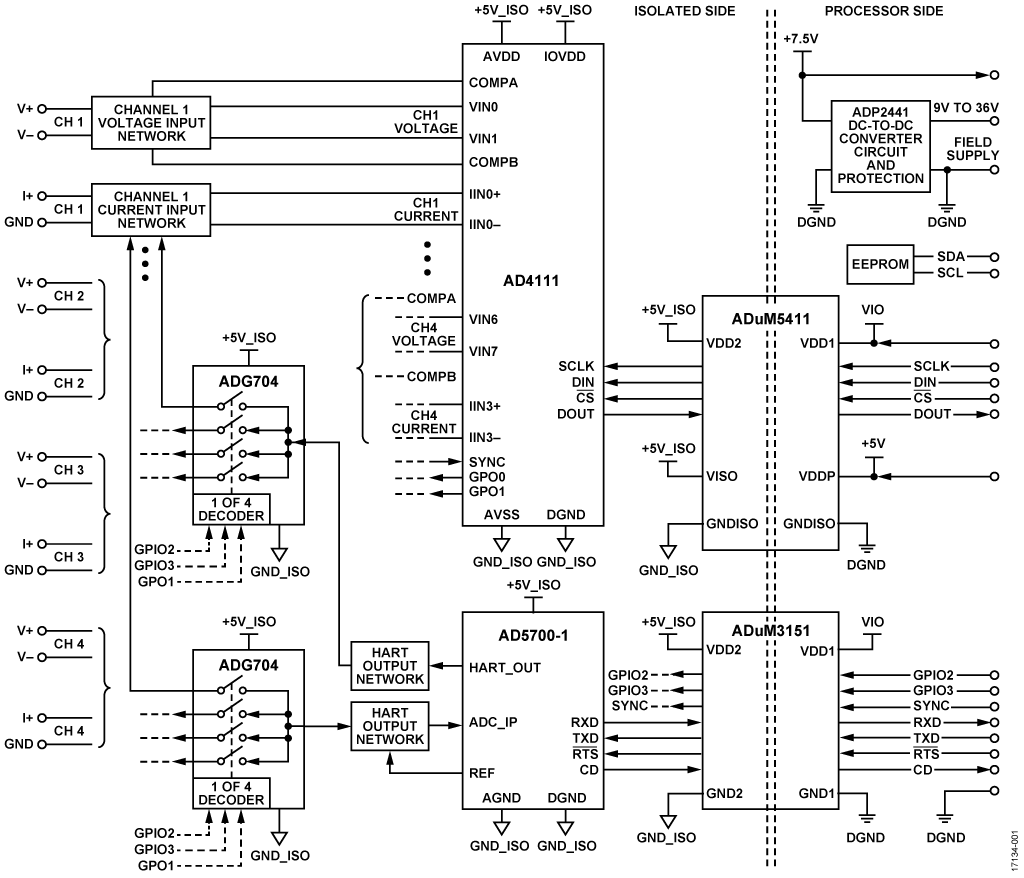

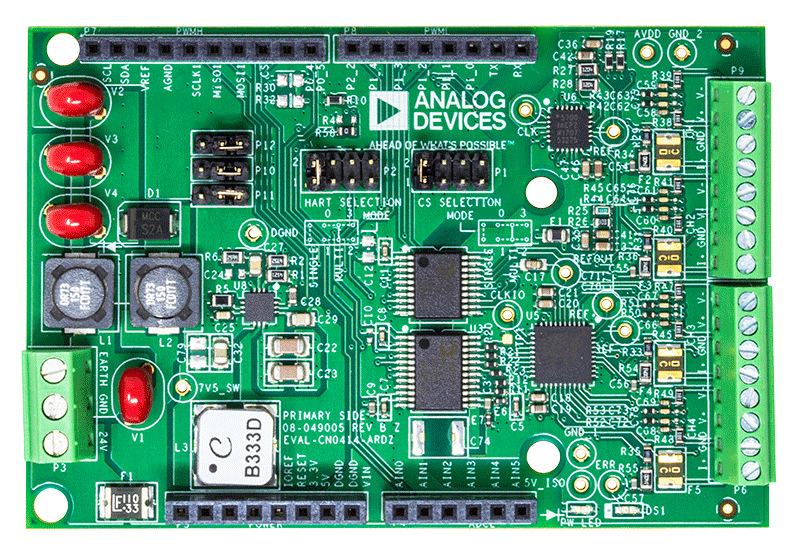

CN0414：适合PLC/DCS应用的四通道模拟输入，支持开路检测并兼容HART (Rev.0)

解决方案设计及宣传手册 1

Digital to Analog Converters ICs Solutions Bulletin, Volume 11, Issue 5

模拟对话 1

小巧灵活的低功耗调制解调器IC改进HART通信网络

视频

1

Thumbnail Image

视频

2013-03-08

01:17

Loop-Powered Field Instrument Circuit with HART Interface

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5700-1ACPZ-RL7 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5700-1BCPZ-R5 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5700-1BCPZ-RL7 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD5700-1ACPZ-RL7

量产

AD5700-1BCPZ-R5

量产

AD5700-1BCPZ-RL7

量产

pdf

PCN13_0230_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon

1月 28, 2013

- 12_0143

AD5700/AD5700-1 Metal Mask Edit Resulting in updated Datasheet to reflect Extended Supply Range.

AD5700-1ACPZ-RL7

量产

AD5700-1BCPZ-R5

量产

AD5700-1BCPZ-RL7

量产

pdf

PCN12_0143_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD5700-1ACPZ-RL7

量产

AD5700-1BCPZ-R5

量产

AD5700-1BCPZ-RL7

量产

pdf

PCN13_0230_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon
1月 28, 2013

- 12_0143

arrow down

AD5700/AD5700-1 Metal Mask Edit Resulting in updated Datasheet to reflect Extended Supply Range.

AD5700-1ACPZ-RL7

量产

AD5700-1BCPZ-R5

量产

AD5700-1BCPZ-RL7

量产

pdf

PCN12_0143_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

4-20mA电流环路数模转换器6
AD5412
popup image
Cart

量产

单通道、12位、电流源和电压输出DAC，HART连接

AD5422
popup image
Cart

量产

单通道、16位、电流源和电压输出DAC，HART连接

AD5410
popup image
Cart

量产

单通道、12位、串行输入、电流源DAC

AD5420
popup image
Cart

量产

单通道、16位、串行输入、电流源DAC

AD5421
popup image
Cart

量产

16位、串行输入、环路供电、4MA至20MA DAC

AD5755-1
popup image
Cart

量产

四通道、16位、串行输入、4-20mA和电压输出DAC，提供动态电源控制和HART连接

评估套件 1

评估套件1

evaluation kit item images

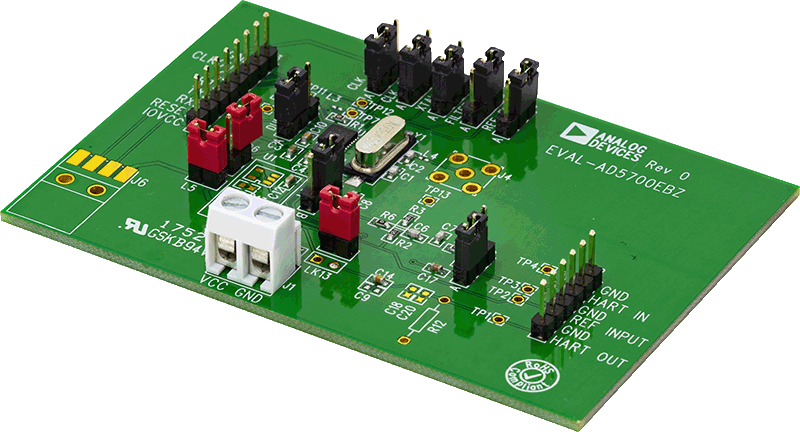

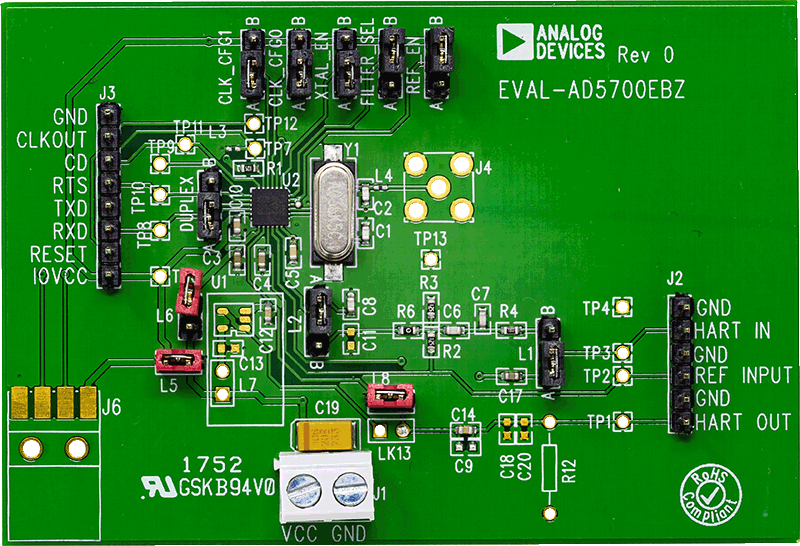

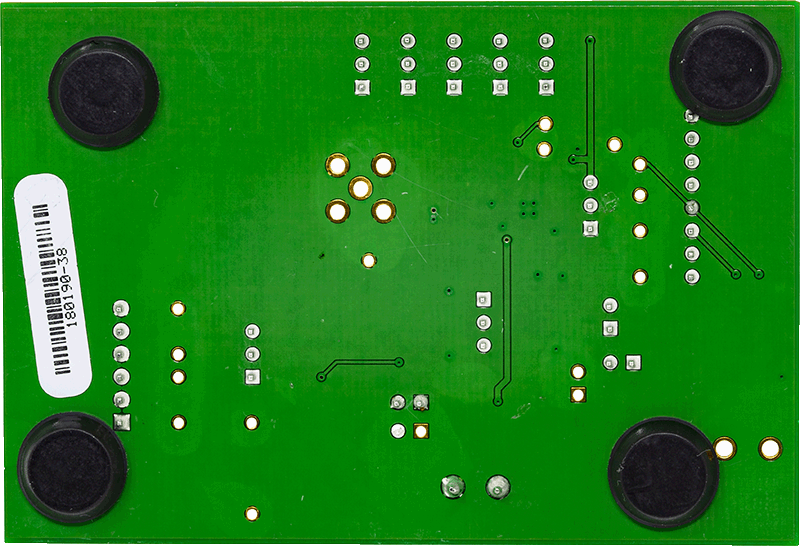

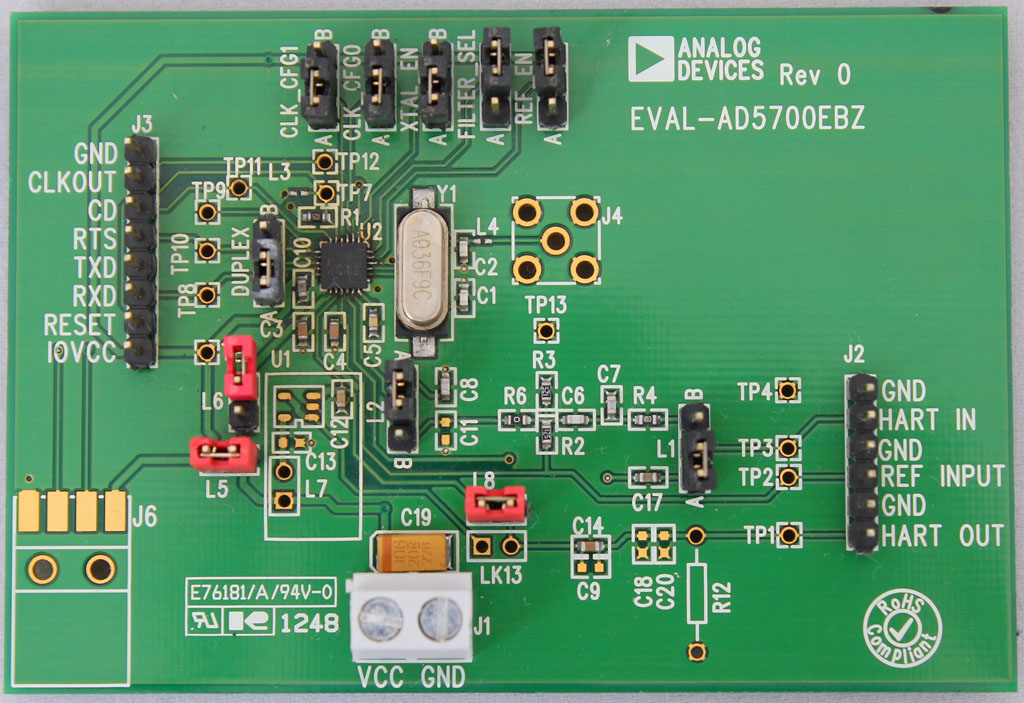

EVAL-AD5700

AD5700/AD5700-1评估板

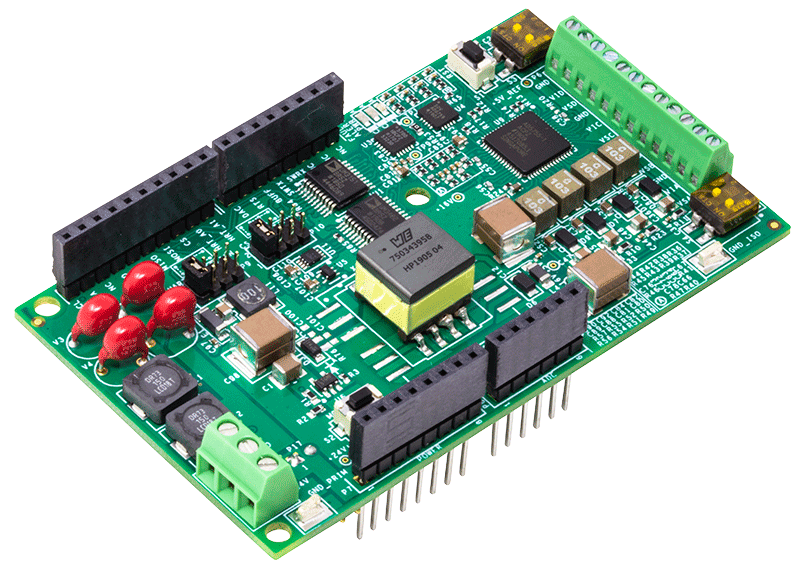

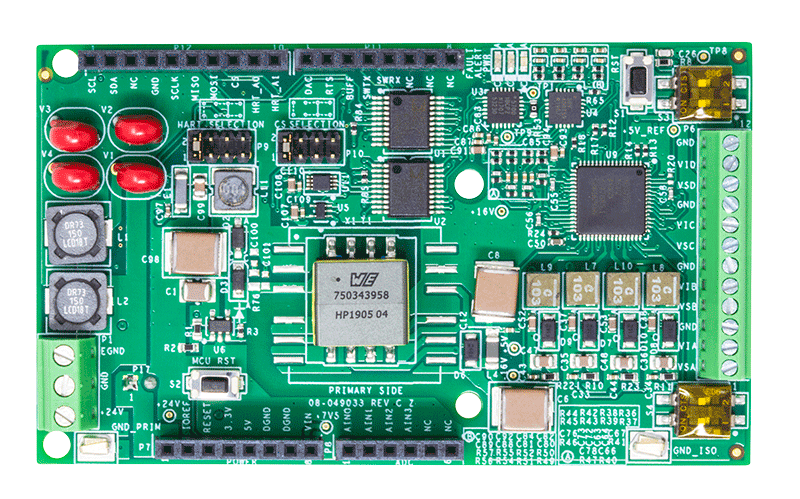

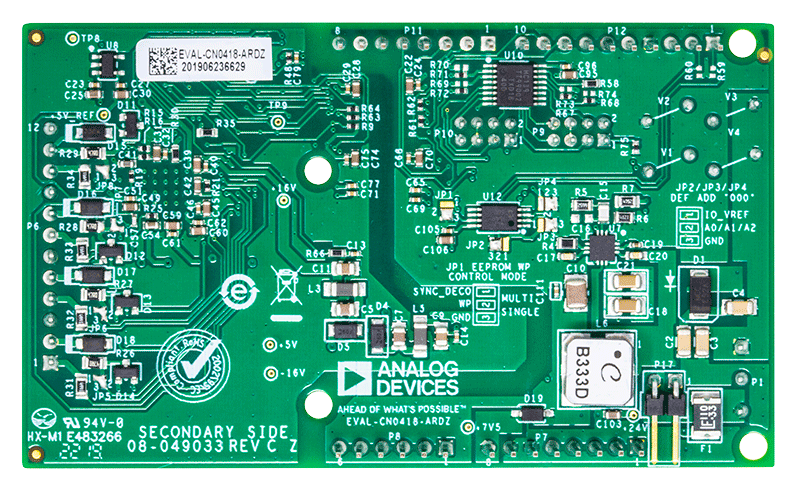

参考电路 7

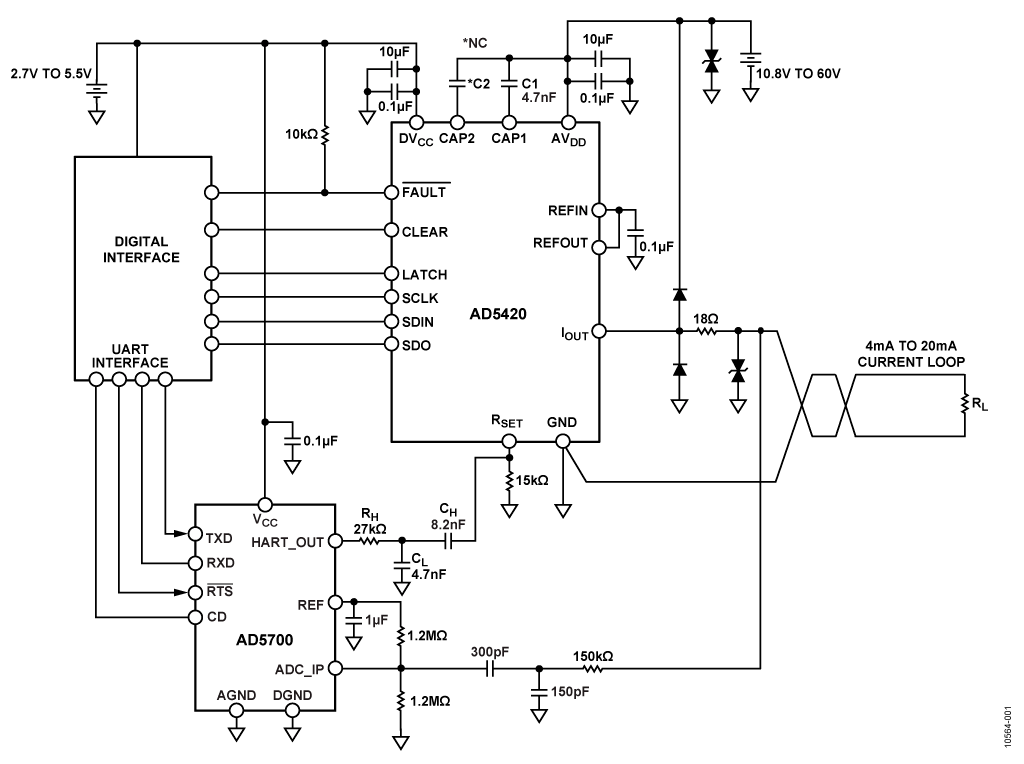

CN0270

完整的4 mA至20 mA HART解决方案

CN0321

具有HART的完全隔离、单通道电压、4 mA至20 mA输出

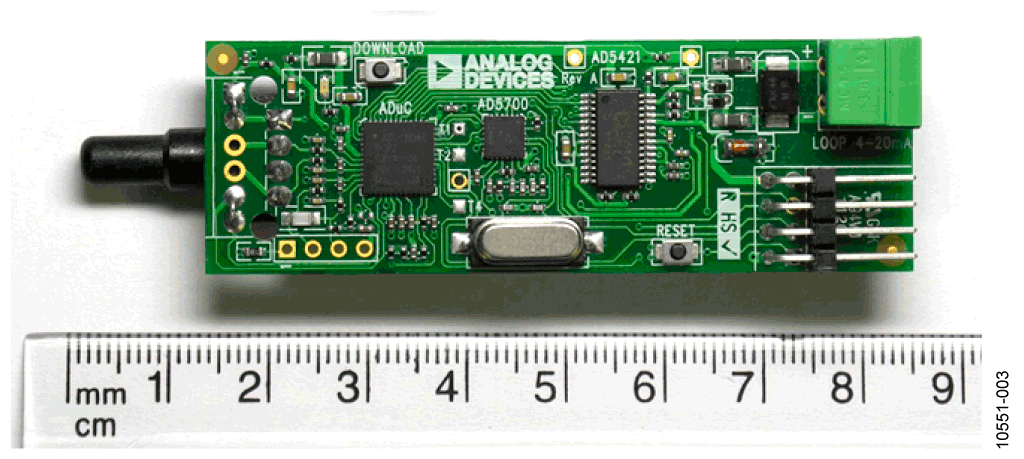

CN0267
