ADuM5411

量产

集成DC/DC转换器和1个反向通道的鲁棒2.5 kV rms四通道隔离器

数据手册 (Rev. A) 产品选型表

产品模型: 2

Viewing:

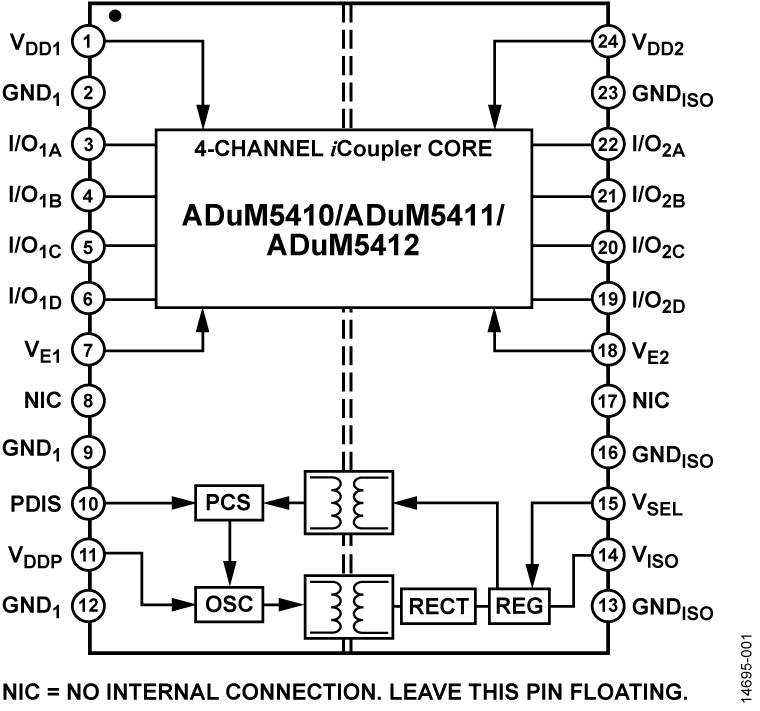

产品详情

集成isoPower的隔离式DC/DC转换器
最高150 mW输出功率
四个DC至150 Mbps信号隔离通道
24引脚SSOP封装，最小爬电距离为5.3 mm
工作温度最高可达：105°C
高共模瞬变抗扰度：100 kV/μs
安全和法规认证
- UL认证（申请中）
  – 1分钟2500 V rms，符合UL 1577
- CSA元件验收通知5A（申请中）
- 符合VDE标准证书（申请中）
  – DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  – V_IORM = 565 V峰值

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

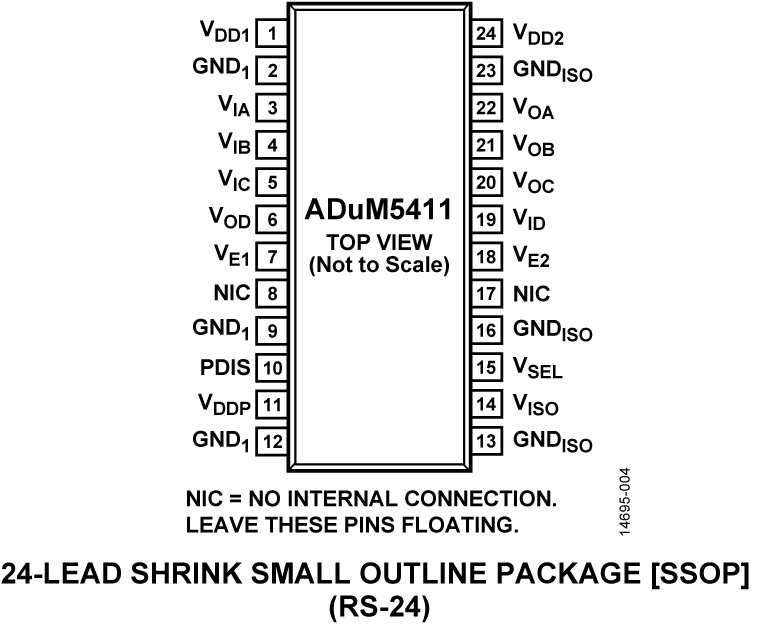

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM5411BRSZ	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM5411BRSZ-RL7	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
ADUM6421A	推荐新设计使用	具有集成直流/直流转换器的四通道隔离器（3:1 定向性）

工具及仿真模型

IBIS 模型 1

ADuM5411/ADuM6411 IBIS Model

评估套件

AD4111 评估板

立即购买更多内容

特性和优点

适用于 AD4111 的功能完备的评估板
PC 控制配合 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z) 一起使用
用于控制和数据分析的 PC 软件（时域）

产品详情

EVAL-AD4111SDZ 评估套件采用 AD4111 24 位 31.25 kSPS 模数转换器 (ADC)，输入电压范围为 ±10 V（4 个差分通道或 8 个单端通道），具有断线检测功能，4 个电流通道的工作电流范围为 0 mA 至 20 mA。所有通道都具有板载过压和过流保护

EVAL-AD4111SDZ 板包括基准电压源、电源和数据隔离，并可以连接到 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z)。SDP-B 板可通过 USB 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4111SDZ 板供电。

AD411X Eval+ 评估软件可以配置 AD4111 器件功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供断线检测、直流时域分析。

产品数据手册中包含 AD4111 的完整规格说明，使用本评估板时必须同时参阅该说明和本用户指南。

资料

UG-1124: Evaluating the AD4111 ±10 V and 0 mA to 20 mA, Analog Front End for Industrial Automation Systems (Rev.0)
2018/9/7

软件

AD411x Eval+ Software (Rev.1.3.10.15-Beta)
257.18 M

针对集成DC/DC转换器的四通道iCoupler数据隔离器的评估板，采用24引脚SSOP封装

立即购买更多内容

特性和优点

可访问4个数据通道和数据输出使能控制引脚
轻松配置isoPower DC/DC转换器控制器件
分离的原边与副边电源层，支持数据通道和集成isoPower的DC/DC转换器独立工作
多个数据和电源连接选项
支持印刷电路板(PCB)边缘安装型同轴连接器
支持有源探头
便于电磁干扰(EMI)评估的布局

产品详情

EVAL-ADuM5411EBZ支持四通道iCoupler®数据隔离器，包括集成isoPower DC/DC转换器的ADuM5410/ADuM5411/ADuM5412和ADuM6410/ADuM6411/ADuM6412，采用24引脚SSOP封装。EVAL-ADuM5411EBZ支持信号分配、回送和以电源层和接地层为参考的负载。该评估板还具有EMI评估、旁通和大容量电容。信号源可通过接头引脚或边缘安装SMA连接器（SMA连接器需要单独订购）传导至电路板。该评估板上的螺丝端子板提供电源连接。电路板集成0.2英寸接头位置，可兼容有源探头（探头接头引脚需要单独订购）。

该评估板遵循PCB的较佳4层板设计实践，隔离栅两侧分别集成全电源层和接地层。该评估板没有其它EMI或削减噪声的设计特性。在高工作速度下，或者需要超低辐射时，请参考《AN-1349应用笔记》、《AN-1109应用笔记》和《AN-0971应用笔记》，了解其它评估板布局技巧。

EVAL-ADuM5411EBZ附带安装了ADuM5411。其它集成DC/DC转换器的受支持iCoupler数字隔离器需要单独订购，以便配合EVAL-ADuM5411UEBZ使用，包括ADuM5410、ADuM5412、ADuM6410、ADuM6411和ADuM6412。

有关ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412的完整规格，请分别参见ADI公司提供的ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412数据手册，并且在使用评估板时应当参考本数据手册。
