ADUM6421A

具有集成直流/直流转换器的四通道隔离器(3:1 定向性)

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 集成isoPower的隔离式DC/DC转换器
  • 100 mA输出电源
  • 通过AEC-Q100汽车应用认证
    • ADuM6421AW
  • 满足全负载条件下2层PCB高达5 Mbps的CISPR 32/EN55032 B类辐射限制要求
  • 四个DC至100 Mbps信号隔离通道

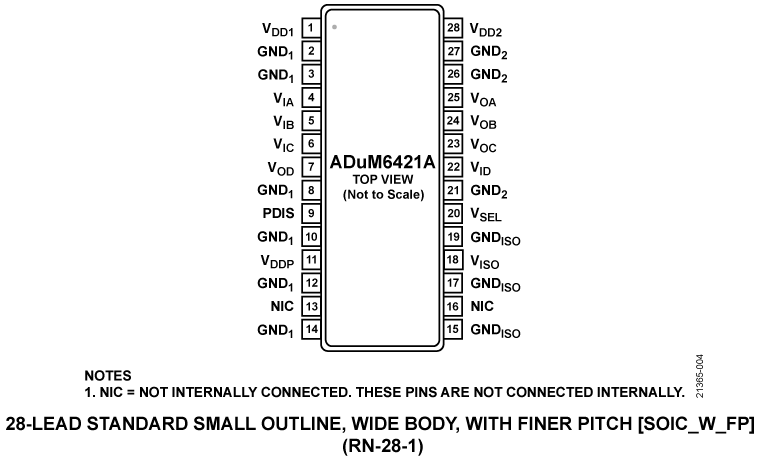

  • 28引脚、细间距、SOIC封装,最小爬电距离为8.3 mm
  • 高温条件下工作:125°C(最大值)
  • 高共模瞬变抗扰度:100 kV/μs
  • 安全和法规认证(申请中)
    • UL认证:1分钟5000 V rms,符合UL 1577标准
    • 通过IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA认证
    • VDE V 0884-11合格证书(申请中)
      • VIORM = 566 V峰值
    • CQC认证符合GB4943.1-2011(待定)
更多细节
show more Icon

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1是采用 isoPower®、集成隔离式DC/DC转换器的四通道数字隔离器。该直流/直流转换器基于 ADI 公司的 iCoupler® 技术,可提供稳压隔离式电源,在配备铁氧体的 2 层印刷电路板 (PCB) 上在满载时符合 CISPR 32/EN 55032 B 级限制。数据手册的表 1 中,列出了常用的电压组合和相关的输出电流水平。

借助ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A,在 500 mW 的隔离式设计中,不再需要单独的隔离式DC/DC转换器。对于隔离式逻辑信号和直流/直流转换器的磁性元件,使用 iCoupler 芯片级变压器技术。因此,可提供外形小巧的完全隔离式解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A隔离器提供四个独立的隔离通道。有关更多信息,请参阅数据手册中的引脚配置和功能描述。

应用

  • RS-232 接口收发器
  • 电源启动偏置和栅极驱动
  • 隔离式传感器接口
  • 汽车车载充电器 (OBC) 和直流到直流
  • 工业可编程逻辑控制器 (PLC)

1 受美国专利 5,952,849;6,873,065;6,903,578 和 7,075,329 保护。其他专利正在申请中。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM6421ABRNZ3
  • HTML
  • HTML
ADUM6421ABRNZ3-RL
  • HTML
  • HTML
ADUM6421ABRNZ5
  • HTML
  • HTML
ADUM6421ABRNZ5-RL
  • HTML
  • HTML
ADUM6421AWBRNZ5
  • HTML
  • HTML
ADUM6421AWBRNZ5-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 19, 2023

- 23_0285

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A Data Sheet Revision

ADUM6421ABRNZ3

量产

ADUM6421ABRNZ3-RL

量产

ADUM6421ABRNZ5

量产

ADUM6421ABRNZ5-RL

量产

ADUM6421AWBRNZ5

量产

ADUM6421AWBRNZ5-RL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 19, 2023

- 23_0285

arrow down

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A Data Sheet Revision

ADUM6421ABRNZ3

量产

ADUM6421ABRNZ3-RL

量产

ADUM6421ABRNZ5

量产

ADUM6421ABRNZ5-RL

量产

ADUM6421AWBRNZ5

量产

ADUM6421AWBRNZ5-RL

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADUM6421A

ADuM6421A 评估板

zoom

EVAL-ADUM6421A

ADuM6421A 评估板

ADuM6421A 评估板

特性和优点

  • isoPower 集成隔离式直流/直流转换器
  • 符合 CISPR 32/EN 55032 B 级发射限制
  • 板载 6 V 至 9 V LDO 电源,可以为 VDDP 引脚提供 5 V 的电压
  • 5 V 输入运行和可选的 3.3 V 或 5 V 隔离式直流/直流转换器输出
  • 适用于以下用途的螺纹端子连接器
    • LDO 电源
    • 5 V 直接电源
    • 板外 PDIS 控制
    • 隔离式输出电源

产品详情

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A 器件集成了四个 iCoupler® 开关键控
(OOK)数字隔离通道和 iCoupler 芯片级 isoPower® 变压器技术。

iCoupler 变压器技术能够在需要高达500 mW隔离电源的应用中实现小尺寸集成式、增强隔离信号和电源解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A数据手册中提供了可用的DC/DC转换器电源配置和高环境温度下的最大可用功率。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A器件提供在全负载下能够满足有关带铁氧体磁珠的2层印刷电路板(PCB)的CISPR 32/EN 55032、B类限制的稳压隔离电源。数据手册中的图4和图5提供了EVAL-ADUM6421ARNZ/EVAL-ADUM6421AURNZ的电磁辐射图表。该系列的所有器件都包含相同的隔离式DC/DC转换器,并通过方向数字通道配置来区分。

EVAL-ADUM6421ARNZ包括集成了隔离式DC/DC转换器的ADuM6421ABRNZ5四通道数字隔离器。或者,EVAL-ADUM6421AURNZ使该隔离器位置未填充以便评估ADuM6420A、ADuM6421A、ADuM6422A、ADuM6423A或ADuM6424A。

ADuM6420A/ADuM6421A/ ADuM6422A/ADuM6423A/ADuM6424A数据手册提供ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A的完整规格,使用评估板时必须同时参考用户指南与数据手册。
