概览

优势和特点

  • isoPower 集成隔离式 DC/DC 转换器
  • 100 mA 输出电源
  • AEC-Q100 符合汽车应用 ADuM6421AW（ADuM6423AW 待定）
  • 在 2 层 PCB 上满载时，符合 CISPR 32/EN55032 B 级发射限制（高达 5 Mbps）
  • 四个直流至 100 Mbps 信号隔离通道
  • 采用 28 引脚细间距 SOIC 封装，最小爬电距离为 8.3 mm
  • 高温运行：125°C（最大值）
  • 高共模瞬变抗扰度：100 kV/μs
  • 安全和监管审批（申请中）
    • UL 认证（申请中）
      • 5000 V rms 持续 1 分钟，符合 UL 1577 标准
    • CSA 元件验收通知 5A（申请中）
    • VDE V 0884-11 符合性证书（申请中）
      • VIORM = 566 V 峰值
    • GB4943.1-2011 的 CQC 认证（待定）

产品详情

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1 是采用 isoPower®、集成隔离式DC/DC转换器的四通道数字隔离器。该直流/直流转换器基于 ADI 公司的 iCoupler® 技术，可提供稳压隔离式电源，在配备铁氧体的 2 层印刷电路板 (PCB) 上在满载时符合 CISPR 32/EN 55032 B 级限制。数据手册的表 1 中，列出了常用的电压组合和相关的输出电流水平。

借助 ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A，在 500 mW 的隔离式设计中，不再需要单独的隔离式DC/DC转换器。对于隔离式逻辑信号和直流/直流转换器的磁性元件，使用 iCoupler 芯片级变压器技术。因此，可提供外形小巧的完全隔离式解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A 隔离器提供四个独立的隔离通道。有关更多信息，请参阅数据手册中的引脚配置和功能描述。

应用

  • RS-232 接口收发器
  • 电源启动偏置和栅极驱动
  • 隔离式传感器接口
  • 汽车车载充电器 (OBC) 和直流到直流
  • 工业可编程逻辑控制器 (PLC)
1 受美国专利 5,952,849；6,873,065；6,903,578 和 7,075,329 保护。其他专利正在申请中。

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

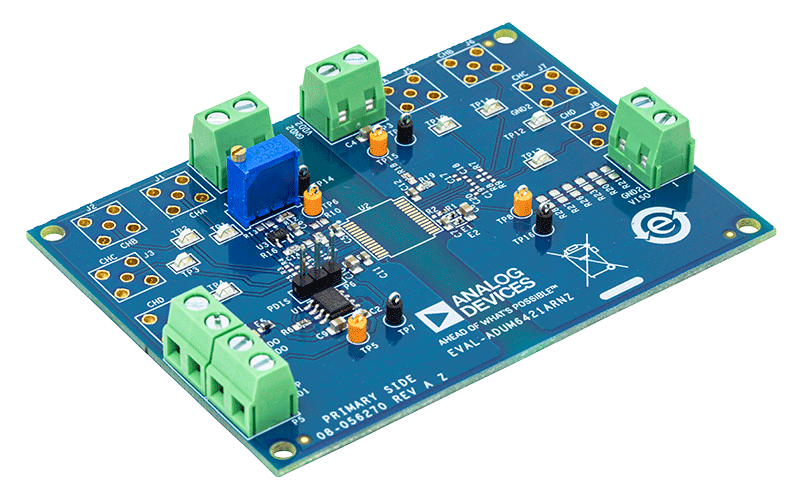

评估套件 (1)
