概览

优势和特点

  • isoPower 集成隔离式 DC/DC 转换器
  • 100 mA 输出电源
  • AEC-Q100 符合汽车应用 ADuM6421AW(ADuM6423AW 待定)
  • 在 2 层 PCB 上满载时,符合 CISPR 32/EN55032 B 级发射限制(高达 5 Mbps)
  • 四个直流至 100 Mbps 信号隔离通道
  • 采用 28 引脚细间距 SOIC 封装,最小爬电距离为 8.3 mm
  • 高温运行:125°C(最大值)
  • 高共模瞬变抗扰度:100 kV/μs
  • 安全和监管审批(申请中)
    • UL 认证(申请中)
      • 5000 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 元件验收通知 5A(申请中)
    • VDE V 0884-11 符合性证书(申请中)
      • VIORM = 566 V 峰值
    • GB4943.1-2011 的 CQC 认证(待定)

产品详情

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1 是采用 isoPower®、集成隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的isoPower®技术,提供在全负载下能够满足有关带铁氧体的2层印刷电路板(PCB)的CISPR 32/EN 55032 B类限制的稳压隔离电源。数据手册中的表1列出了常见的电压组合及其关联的输出电流电平。

在500 mW隔离设计中,ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术,能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。

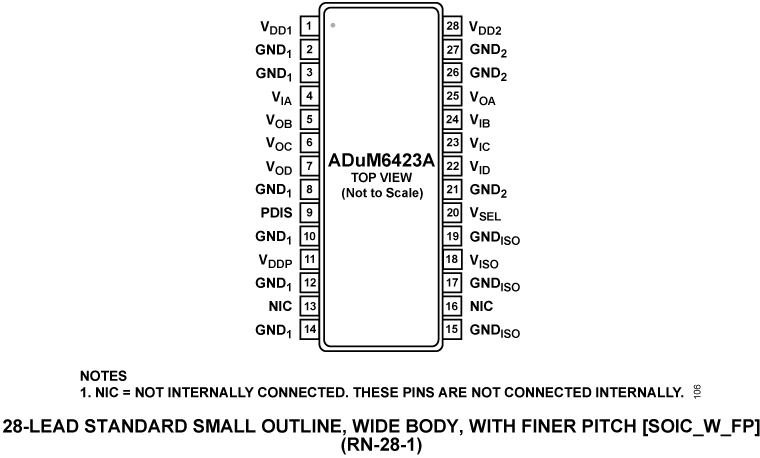

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A隔离器提供四个独立的隔离通道。有关更多信息,请参见数据手册中的“引脚配置和功能描述”部分。

应用

  • RS-232收发器
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 汽车车载充电器(OBC)和DC/DC器件
  • 工业可编程逻辑控制器(PLC)

1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
