ADuM5412
ADuM5412
Info: :
量产
Info: :
量产
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
特性
- 集成isoPower的隔离式DC/DC转换器
- 最高150 mW输出功率
- 四个DC至150 Mbps信号隔离通道
- 24引脚SSOP封装，最小爬电距离为5.3 mm
- 工作温度最高可达：105°C
- 高共模瞬变抗扰度：100 kV/μs
- 安全和法规认证
- UL认证（申请中）
– 1分钟2500 V rms，符合UL 1577 - CSA元件验收通知5A（申请中）
- 符合VDE标准证书（申请中）
– DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
– VIORM = 565V峰值
- UL认证（申请中）
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADuM5410/ADuM5411/ADuM5412均为集成isoPower®隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。
在低功耗隔离设计中，ADuM5410/ADuM5411/ADuM5412无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。
ADuM5410/ADuM5411/ADuM5412隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考订购指南）。
应用
- RS-232收发器
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADuM5412
文档
9
筛查
1 应用
全部
-
全部
-
应用笔记
-
用户手册
-
数据手册
全部
-
全部
-
英文
-
中文
-
日文
数据手册
2
应用笔记
6
更新 01/19/2016
英文
更新 01/19/2016
中文
更新 01/19/2016
日文
HTML
更新 07/03/2020
英文
HTML
更新 07/03/2020
中文
HTML
更新 07/03/2020
日文
用户手册
1
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
4
数据手册 1
用户手册 1
应用笔记 2
参考资料 3
解决方案设计及宣传手册 1
产品选型指南 1

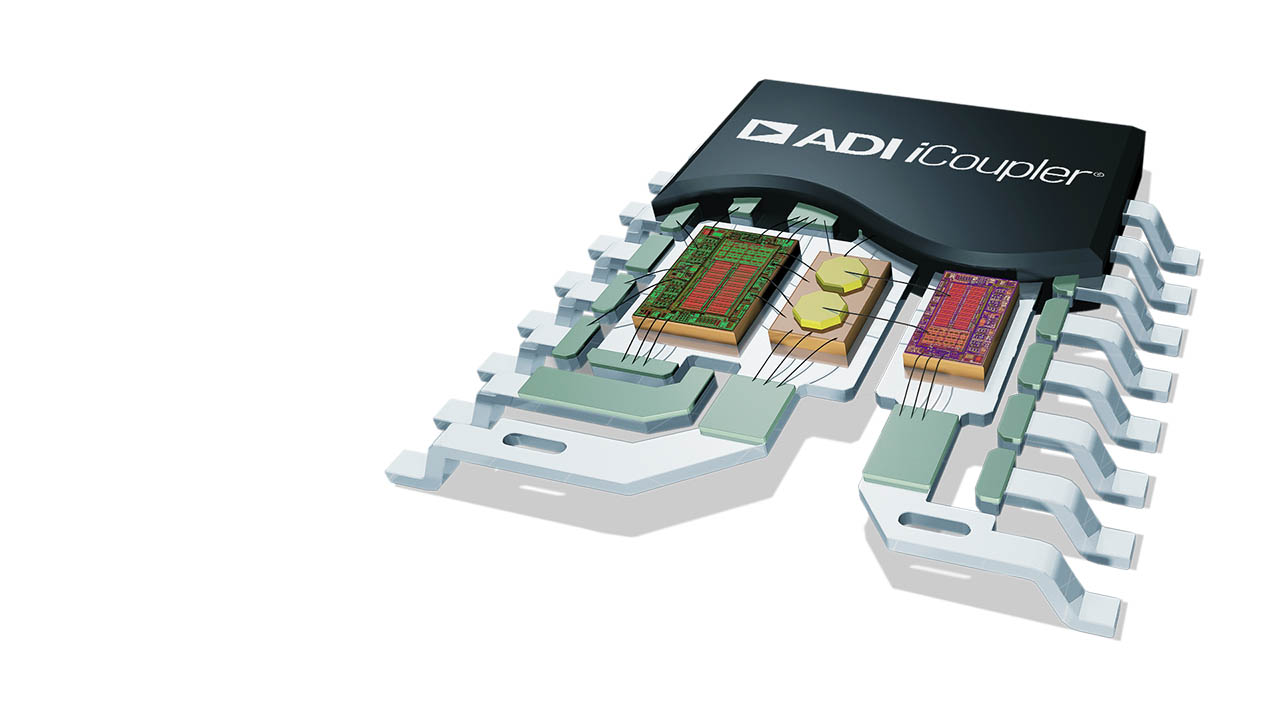

视频
1
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

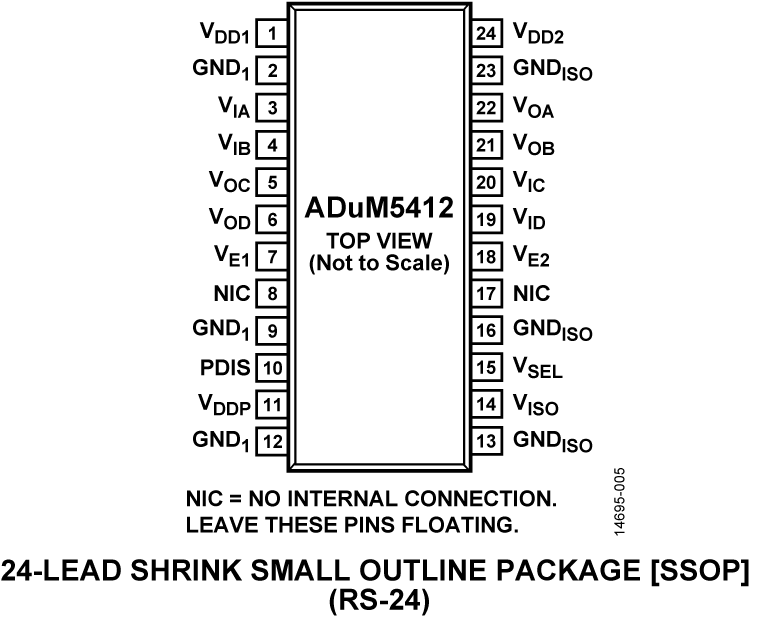

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADUM5412BRSZ |
24-Lead SSOP
|
|
|
| ADUM5412BRSZ-RL7 |
24-Lead SSOP
|
|
- ADUM5412BRSZ
- 引脚/封装图-中文版
-
24-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM5412BRSZ-RL7
- 引脚/封装图-中文版
-
24-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1

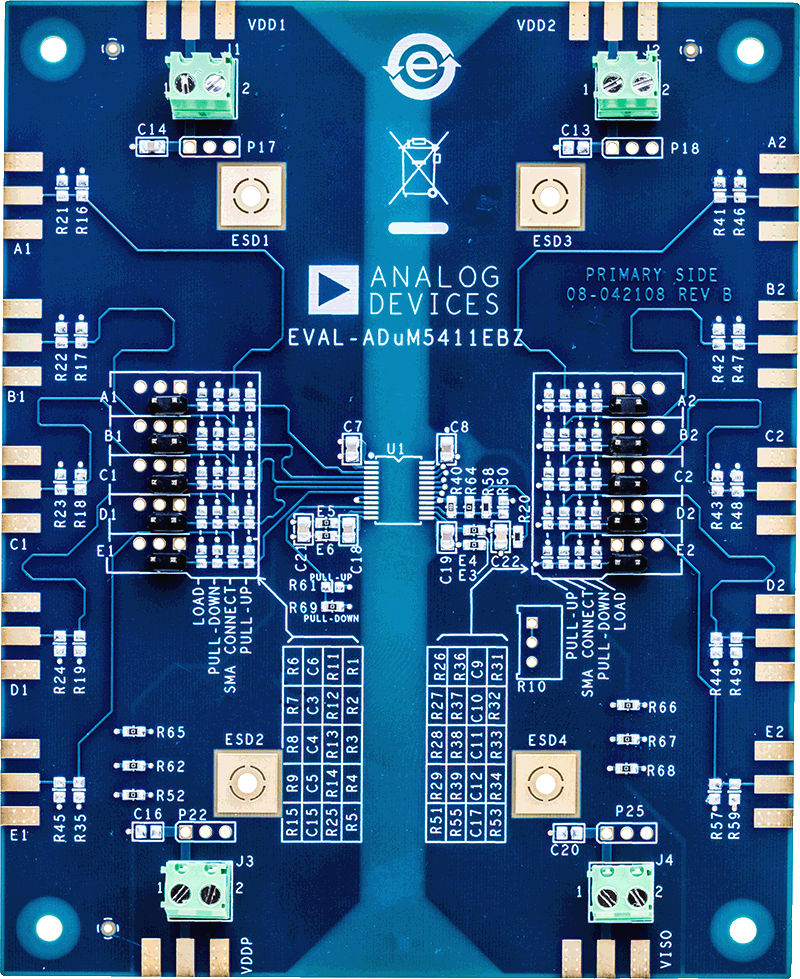

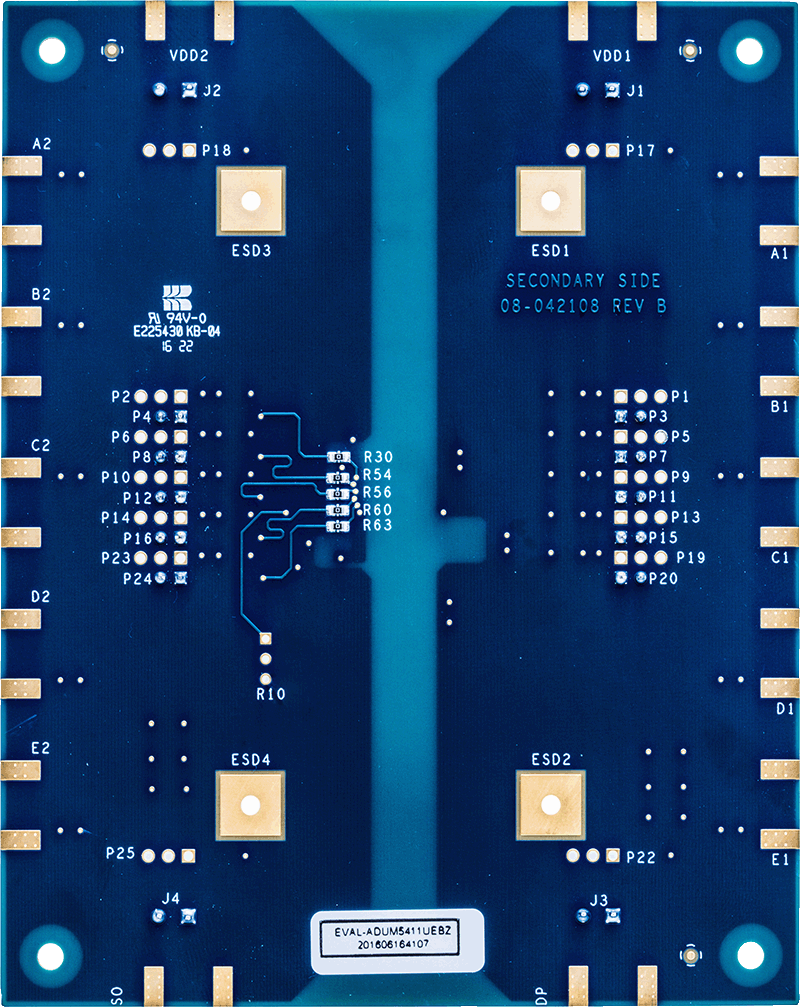

EVAL-ADuM5411
针对集成DC/DC转换器的四通道iCoupler数据隔离器的评估板，采用24引脚SSOP封装
针对集成DC/DC转换器的四通道iCoupler数据隔离器的评估板，采用24引脚SSOP封装
产品详情
EVAL-ADuM5411EBZ支持四通道iCoupler®数据隔离器，包括集成isoPower DC/DC转换器的ADuM5410/ADuM5411/ADuM5412和ADuM6410/ADuM6411/ADuM6412，采用24引脚SSOP封装。EVAL-ADuM5411EBZ支持信号分配、回送和以电源层和接地层为参考的负载。该评估板还具有EMI评估、旁通和大容量电容。信号源可通过接头引脚或边缘安装SMA连接器（SMA连接器需要单独订购）传导至电路板。该评估板上的螺丝端子板提供电源连接。电路板集成0.2英寸接头位置，可兼容有源探头（探头接头引脚需要单独订购）。
该评估板遵循PCB的较佳4层板设计实践，隔离栅两侧分别集成全电源层和接地层。该评估板没有其它EMI或削减噪声的设计特性。在高工作速度下，或者需要超低辐射时，请参考《AN-1349应用笔记》、《AN-1109应用笔记》和《AN-0971应用笔记》，了解其它评估板布局技巧。
EVAL-ADuM5411EBZ附带安装了ADuM5411。其它集成DC/DC转换器的受支持iCoupler数字隔离器需要单独订购，以便配合EVAL-ADuM5411UEBZ使用，包括ADuM5410、ADuM5412、ADuM6410、ADuM6411和ADuM6412。
有关ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412的完整规格，请分别参见ADI公司提供的ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412数据手册，并且在使用评估板时应当参考本数据手册。
