优势和特点
- 16位分辨率和单调性
- 电流输出范围:
4至20mA、0至20mA或0至24mA
总不可调整误差(TUE):0.1%
输出漂移:3ppm/°C - 灵活的串行数字接口
- 片上输出故障检测
- 片上基准:10 ppm/°C(最大值)
- 异步清零功能
- 电源 (AVDD) 范围
10.8V 至 60 V; AD5420BCPZ
10.8V 至 40V; AD5420BREZ - 输出回路:AVDD – 2.5 V
- 温度范围:−40°C至+85°C
- 24引脚TSSOP封装
产品详情
AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器,可满足工业过程控制应用的要求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能,可以驱动1H的电感负载。这款器件采用10.8 V至40V(AD5410/AD5420AREZ)或10.8V至60V(AD5410/AD5420ACPZ)电源供电。输出回路为0 V至AVDD – 2.5 V。灵活的串口为SPI和MICROWIRE兼容接口,可在三线制模式下工作,以将隔离应用所需的数字隔离电路降至最少。这款器件还包含确保器件在已知状态下上电的上电复位功能,以及将输出设定为所选电流范围低端的异步清零(CLEAR)引脚。
总输出误差典型值为±0.01% FSR。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

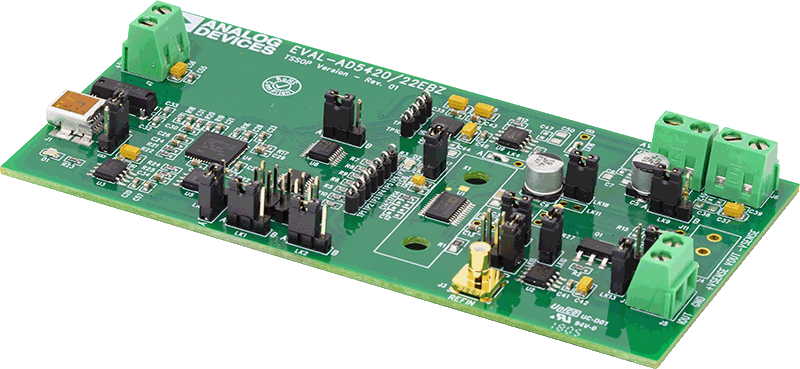

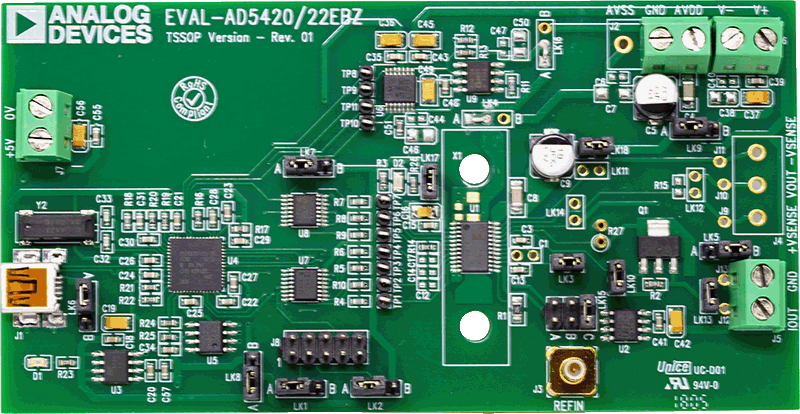

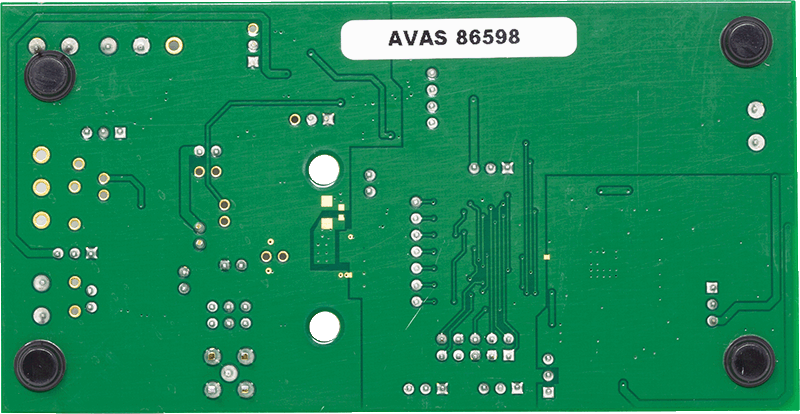

评估套件 (1)
文档
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

参考电路 (2)
配套产品推荐
AD5420 配套产品
推荐 使用的数字隔离器
- For cost sensitive designs: ADUM7440, ADUM7441, ADUM7442.
- For isolated USB designs in healthcare and industrial control: adum4160.
- For digital isolators with integrated isolated power: ADUM5401, ADUM5402, ADUM5403.
- For process control applications: adum1400, ADUM1200.
推荐 Low Power Hart Modem
