概览
优势和特点
- 低噪声(0.1 Hz至10.0 Hz):3.5 µV p-p(2.5 V输出)
- 无需外部电容
- 低温度系数
- A级:10 ppm/°C(最大值)
- B级:3 ppm/°C(最大值)
- 负载调整率:15 ppm/mA
- 电压调整率:20 ppm/V
- 宽工作温度范围:7.0 V至18 V
- 欲了解更多特性,请参考数据手册
ADR435-EP支持防务和航空航天应用(AQEC标准)
- 下载 ADR431-EP/ADR434-EP/ADR435-EP数据手册(pdf)
- 军用温度范围(−55℃至+125℃)
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/11602 DSCC图纸号
产品详情
ADR430/ADR431/ADR433/ADR434/ADR435是XFET®系列基准电压源,具有低噪声、高精度和低温度漂移性能。利用ADI公司的温度漂移曲率校正技术和外加离子注入场效应管(XFET)技术,可以使ADR430/ADR431/ADR433/ADR434/ADR435电压随温度变化的非线性度降至低点。
与嵌入式齐纳基准电压源相比,XFET基准电压源能以更低的电流(800 μA)和更小的电源电压裕量(2 V)工作。嵌入式齐纳基准电压源需要5 V以上的裕量才能工作。ADR430/ADR431/ADR433/ADR434/ADR435 XFET基准电压源是唯一适合5 V系统的低噪声解决方案。
ADR430/ADR431/ADR433/ADR434/ADR435系列的源电流输出高达30 mA,最大吸电流能力为-20 mA。它还具有调整引脚,可以在±0.5%范围内调整输出电压,而性能则不受影响。
ADR430/ADR431/ADR433/ADR434/ADR435提供8引脚MSOP和8引脚窄体SOIC两种封装。所有型号产品的额定温度范围均为−40°C至+125°C扩展工业温度范围。
应用
- 精密数据采集系统
- 高分辨率数据转换器
- 医疗仪器
- 工业过程控制系统
- 光学控制电路
- 精密仪器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
CN0374:RF至位解决方案可提供6 GHz信号的精密相位和幅度数据5/7/2015PDF947 K
-
CN0305:针对高达4 kHz子奈奎斯特输入信号进行优化的16位、300 kSPS、低功耗数据采集系统4/17/2014PDF419 kB
-
CN-0306:针对高达1 kHz低于奈奎斯特频率输入信号优化的16位、100 kSPS低功耗数据采集系统4/17/2014PDF414 kB
-
CN0240: 具有270 V共模抑制性能的双向隔离式高端电流检测模块6/13/2012PDF336 kB
-

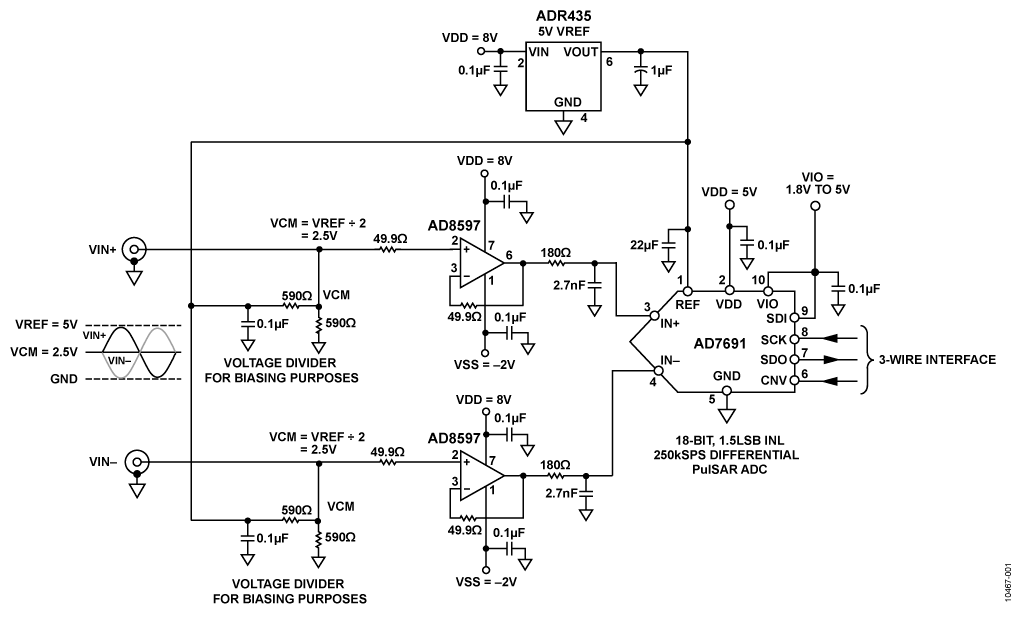

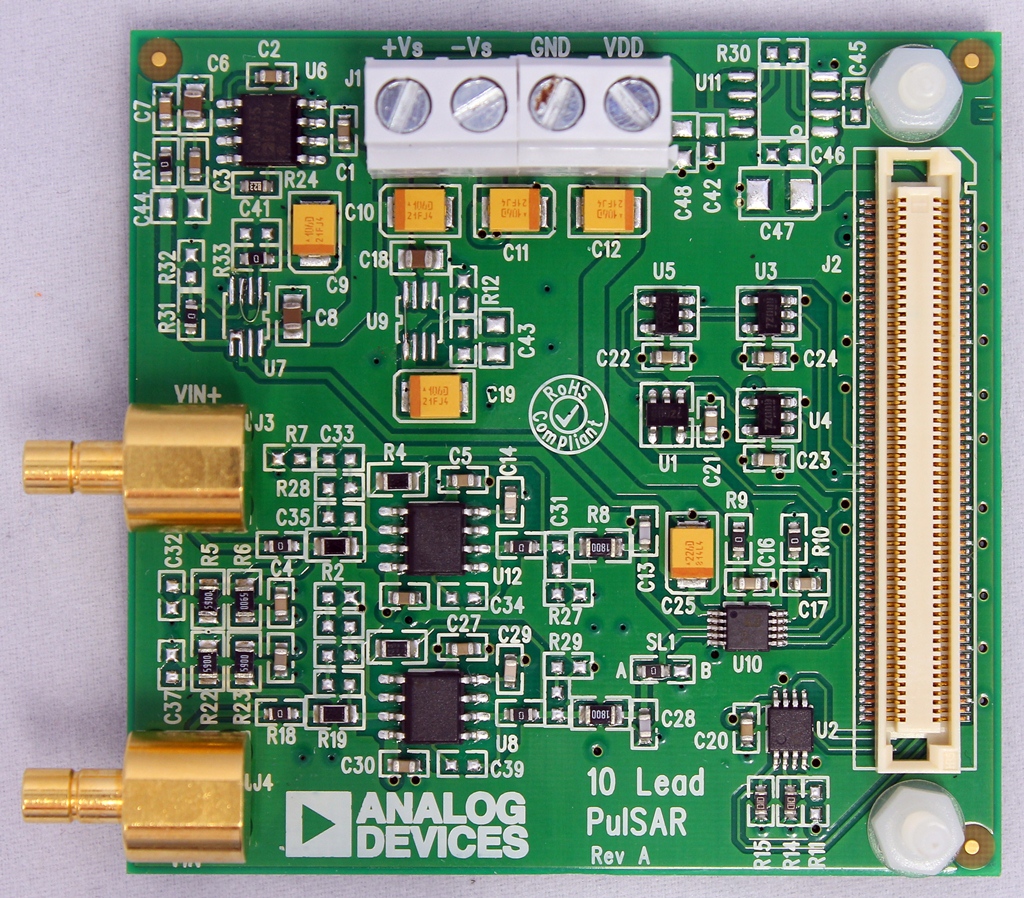

CN0261:针对交流性能优化的18位、250 kSPS数据采集系统6/13/2012PDF
-
