概览
优势和特点
- 18位分辨率、无失码
- 吞吐速率：1 MSPS
- 低功耗 :
4 mW（1 MSPS，仅VDD）
7 mW（1 MSPS，总功耗）
70 μW (10 kSPS) - 积分非线性(INL)：典型值±1 LSB，最大值±2 LSB
- 动态范围：99 dB
- 真差分模拟输入范围：±VREF
0 V至VREF（VREF在2.5 V至5.0 V之间）
可使用任一输入范围
可采用ADA4941轻松驱动 - 无流水线延迟
- 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
- 串行接口：
SPI®/QSPI™/MICROWIRE™/DSP兼容 - 以菊花链形式连接多个ADC，并能提供繁忙指示
- 10引脚封装：MSOP（MSOP-8尺寸）和3 mm × 3 mm QFN (LFCSP)（SOT-23尺寸）
产品详情
AD7982是一款18位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7982对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至VREF之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。通过独立电源VIO，该器件可与1.8V、2.5V、3V和5V逻辑兼容。
AD7982采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。
应用
数据手册, Rev. A, 10/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

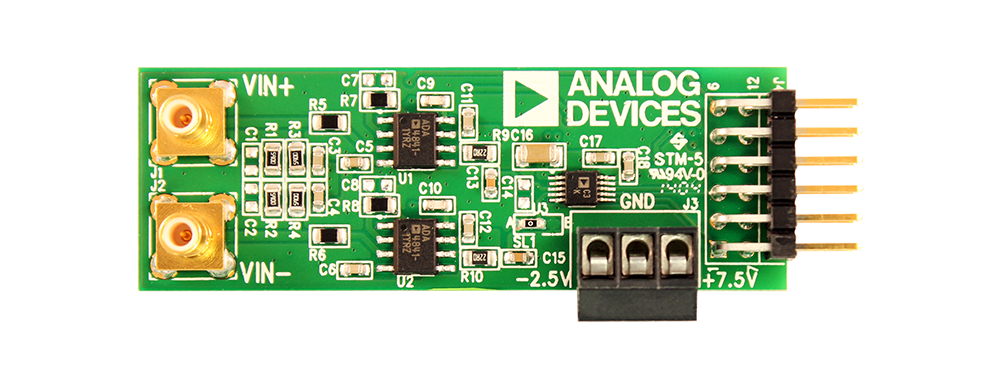

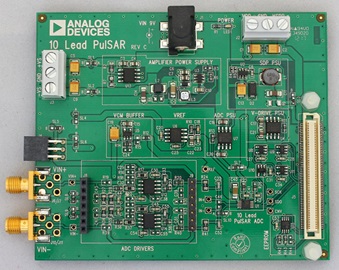

评估套件 (2)
文档
应用笔记 (4)
Tested Product Combinations (1)
设计手册 (2)
软件代码及系统需求
驱动/参考代码
工具及仿真模型
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立
参考电路 (3)
配套产品推荐
AD7982 配套产品
推荐 使用的外部基准电压源
- For low drift, low noise and high current output applications: ADR435.
- For low drift, low noise, low power: ADR4550.
- For low drift, low noise and low dropout: ADR445.
- For driving the voltage reference input: AD8031, AD8655.
推荐 使用的数字隔离器
推荐 使用的驱动放大器
- For precision, low power, low distortion applications: ADA4841-1, ADA4940-1, ADA4941-1.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4610-2, AD8476.
- For high frequency, low noise, low distortion applications: ADA4897-1, AD8021.
