概览
优势和特点
- 低宽带噪声
1 nV/√Hz
2.8 pA/√Hz - 低1/f噪声
2.4 nV/√Hz (10 Hz) - 低失真： −115 dBc (100 kHz)，VOUT = 2 V p-p
- 低功耗： 3 mA/amp
- 低输入失调电压： 0.5 mV（最大值）
- 高速
-3 dB带宽：230 MHz（G = +1）
压摆率：120 V/µs
0.1%建立时间：45 ns - 轨到轨输出
- 宽电源电压范围： 3 V至10 V
- 禁用特性(ADA4897-1)
- 下载ADA4897-1-EP数据手册 (pdf)
- 扩展工业温度范围：-55 ℃至+125 ℃
- 受控制造基线
- 一个装配/测试厂
- 一个制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/13614 DSCC Drawing Number
产品详情
ADA4896-2/ADA4897-1 是单位增益稳定、低噪声、轨到轨输出、高速电压反馈型放大器，静态电流为3 mA。1/f噪声为2.4 nV/√Hz (10 Hz)，无杂散动态范围为-80 dBc (2 MHz)，堪称超声、低噪声前置放大器和高性能ADC驱动器等各种应用的理想解决方案。 正是ADI公司专有的新一代SiGe双极性工艺和创新结构，才造就了如此高性能的放大器。
ADA4896-2/ADA4897-1带宽为230 MHz，压摆率为120 V/μs，0.1%建立时间为45 ns。 具有宽工作电压范围（3 V至10 V），特别适合需要高动态范围、精度以及高速度的系统。
ADA4896-2提供8引脚LFCSP和8引脚MSOP两种封装。 ADA4897-1提供8引脚SOIC和6引脚SOT-23两种封装。 ADA4896-2和ADA4897-1的工作温度范围均为−40 ℃至+125 ℃宽工业温度范围。
应用
- 低噪声前置放大器
- 超声放大器PLL环路滤波器
- 高性能ADC驱动器
- DAC缓冲器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

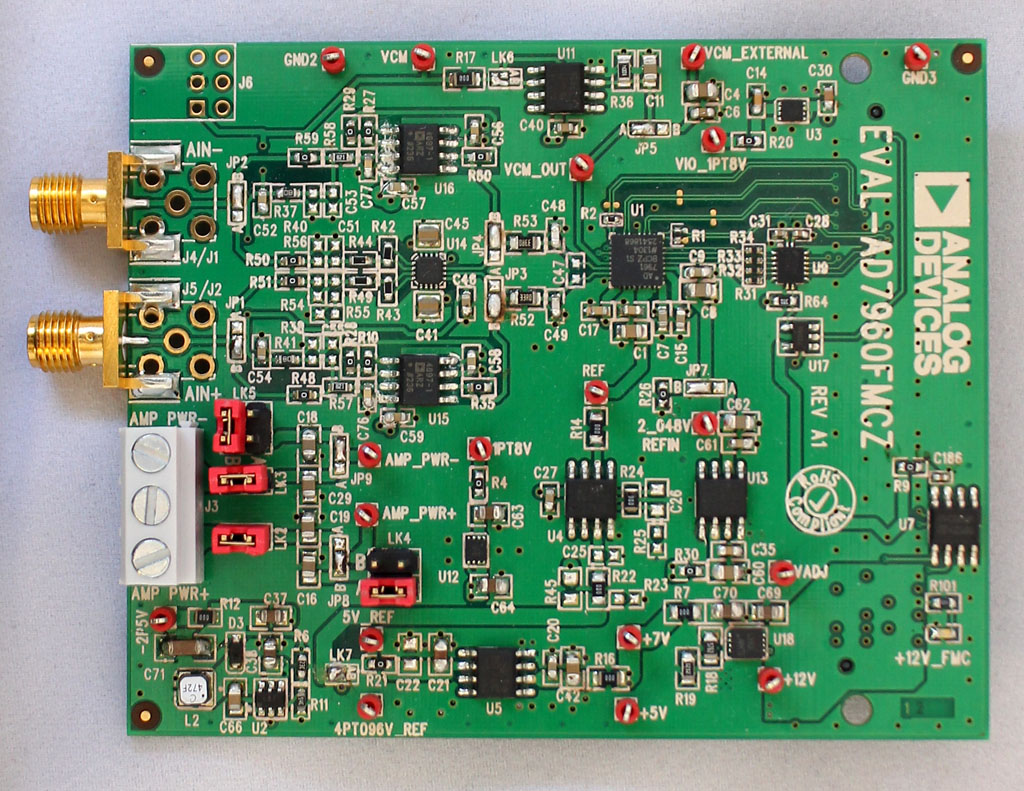

评估套件 (1)
