概览
优势和特点
- 低宽带噪声
1 nV/√Hz
2.8 pA/√Hz - 低1/f噪声
2.4 nV/√Hz (10 Hz) - 低失真: -115 dBc(100kHz),VOUT = 2V p-p
- 低功耗: 3 mA/amp
- 低输入失调电压: 0.5 mV(最大值)
- 高速
−3 dB带宽:230 MHz (G = +1)
压摆率:120 V/µs
0.1%建立时间:45 ns - 轨到轨输出
- 宽电源电压范围: 3 V至10 V
- 输出禁用特性
- 下载 ADA4897-2-EP数据手册 (pdf)
- 扩展工业温度范围:-55 ℃至+125 ℃
- 受控制造基线
- 一个装配/测试厂
- 一个制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/13614 DSCC图纸号
产品详情

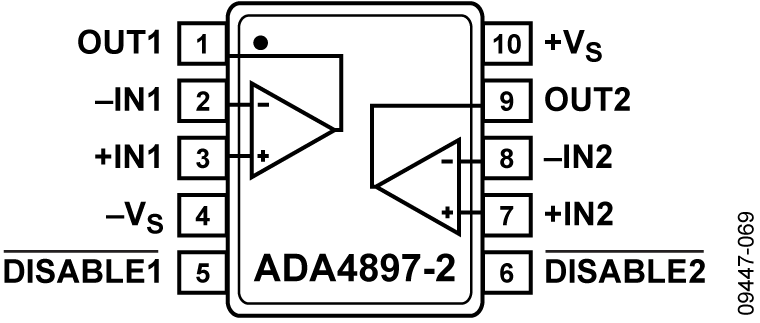

ADA4897-2是一款单位增益稳定、低噪声、轨到轨输出、高速电压反馈型放大器,静态电流为3 mA。 1/f噪声为2.4 nV/√Hz (10 Hz),无杂散动态范围为−80 dBc (2 MHz),堪称超声、低噪声前置放大器和高性能ADC驱动器等各种应用的理想解决方案。 正是ADI公司专有的新一代SiGe双极性工艺和创新结构,才造就了如此高性能的放大器。
ADA4897-2带宽为230 MHz,压摆率为120 V/μs,0.1%建立时间为45 ns。 ADA4897-2/ADA4897-1具有宽工作电压范围(3 V至10 V),特别适合需要高动态范围、高精度以及高速度的系统。

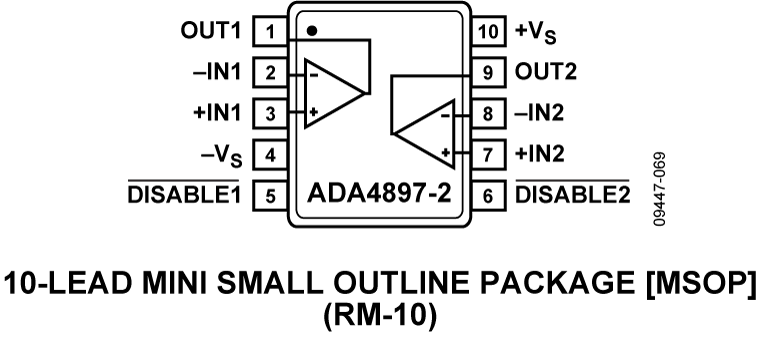

ADA4897-2采用10引脚MSOP封装,工作温度范围为−40 ℃至+125 ℃扩展工业温度范围。
应用
- 低噪声前置放大器
- 超声放大器
- PLL环路滤波器
- 高性能ADC驱动器
- DAC缓冲器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
