概览

优势和特点

  • 小信号带宽:260 MHz
  • 超低功耗:1.25mA
  • 极低的谐波失真
    • -122 dB THD (50 kHz)
    • -96 dB THD (1 MHz)
  • 低输入电压噪声:3.9 nV/√Hz
  • 失调电压:0.35 mV(最大值)
  • 平衡输出
  • 0.1%建立时间:34 ns
  • 轨到轨输出:−VS + 0.1 V至+VS − 0.1 V
  • 可调输出共模电压
  • 灵活的电源:3 V至7 V (LFCSP)
  • 禁用引脚用于降低功耗
  • 提供LFCSP和SOIC封装

产品详情

ADA4940-1 / ADA4940-2 是低噪声、低失真、超低功耗的差分放大器,非常适合驱动分辨率最高为18位、DC至1MHz的低功耗、高分辨率、高性能SAR型和Σ-Δ型模数转换器(ADC),静态电流仅1.25 mA。可调输出共模电平使ADA4940-x能够与多个ADC的输入共模电压相匹配。内部共模反馈环路也可提供出色的输出平衡,并能抑制偶数阶谐波失真产物。

对于ADA4940-1/ADA4940-2,利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置,反馈网络决定放大器的闭环增益。ADA4940-1/ADA4940-2采用ADI公司的互补双极性工艺制造,可实现极低的失真水平,输入电压噪声仅为3.9 nV/√Hz。低直流失调和出色的动态性能使得ADA4940-1/ADA4940-2特别适合各种数据采集与信号处理应用。

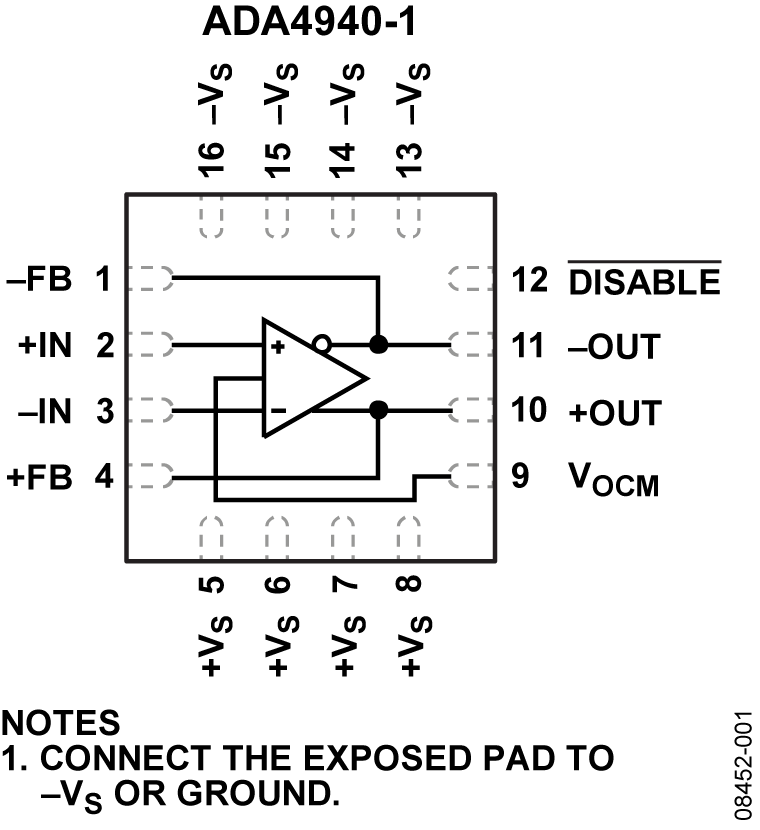

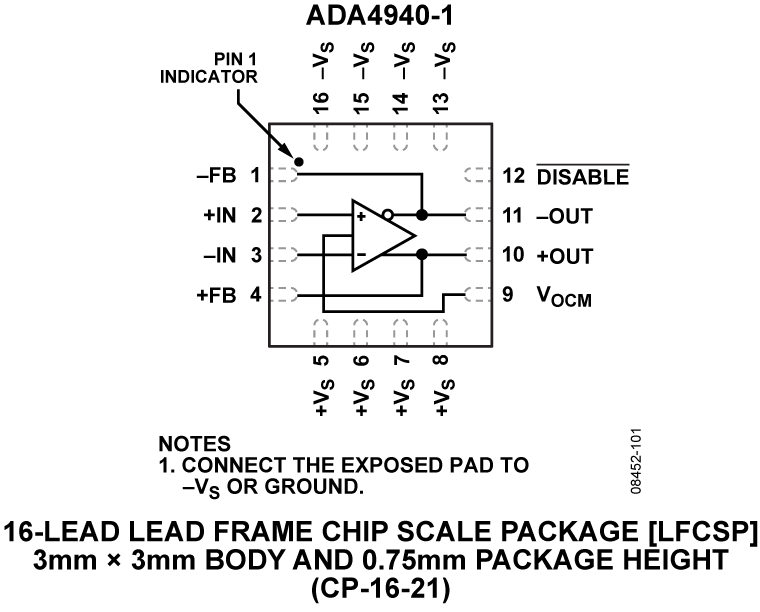

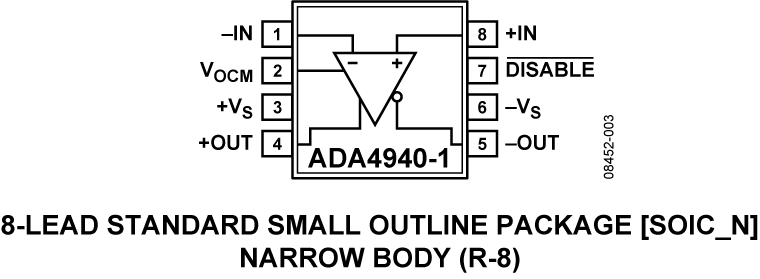

ADA4940-1采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4940-2采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化,有助于印刷电路板(PCB)布局布线,并且使失真最小。ADA4940-1和ADA4940-2的额定工作温度范围为−40°C至+125°C。

应用

  • 低功耗ADC驱动器
  • 单端转差分转换器
  • 差分缓冲器
  • 线路驱动器
  • 医疗成像
  • 工业过程控制
  • 便携式电子设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

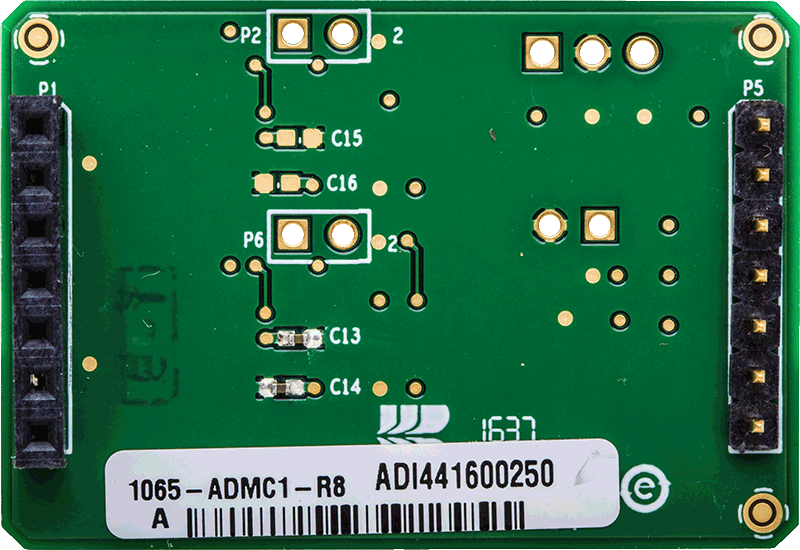

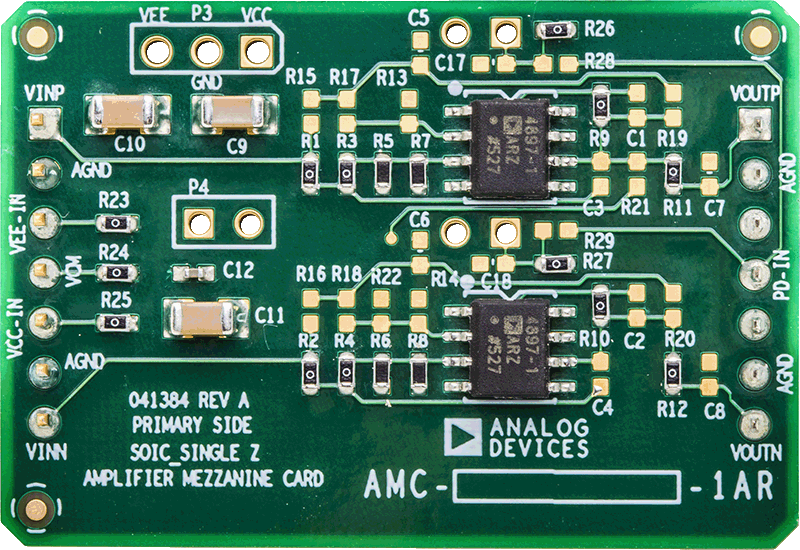

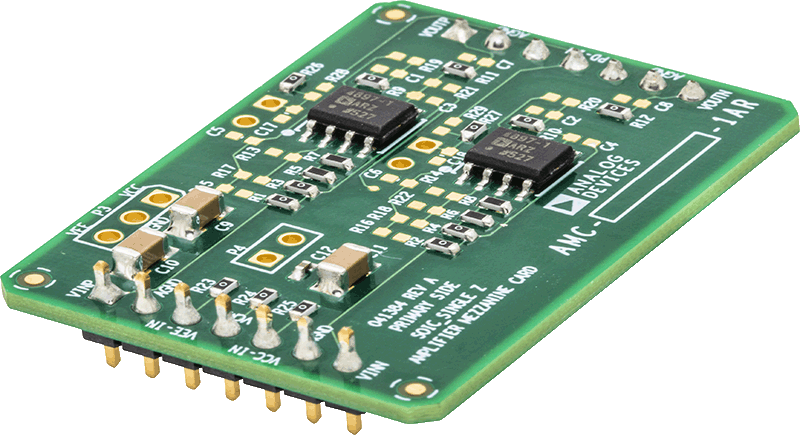

评估套件 (2)

工具及仿真模型

Precision ADC Driver Tool

The Precision ADC Driver Tool is a web application that simulates the performance of precision ADC and driver combinations. Potential issues with driver selection, kickback settling, and distortion are flagged, and design tradeoffs can be quickly evaluated. Simulations and calculations include system noise, distortion, and settling of the ADC input

Precision-ADC-Driver-2

SPICE模型

设计工具

ADI DiffAmpCalc™

最新ADI DiffAmpCalc™是一款可免费下载的计算器,用于设计差分放大器电路。该工具易于使用,采用互动用户界面,可以让您迅速上手使用。

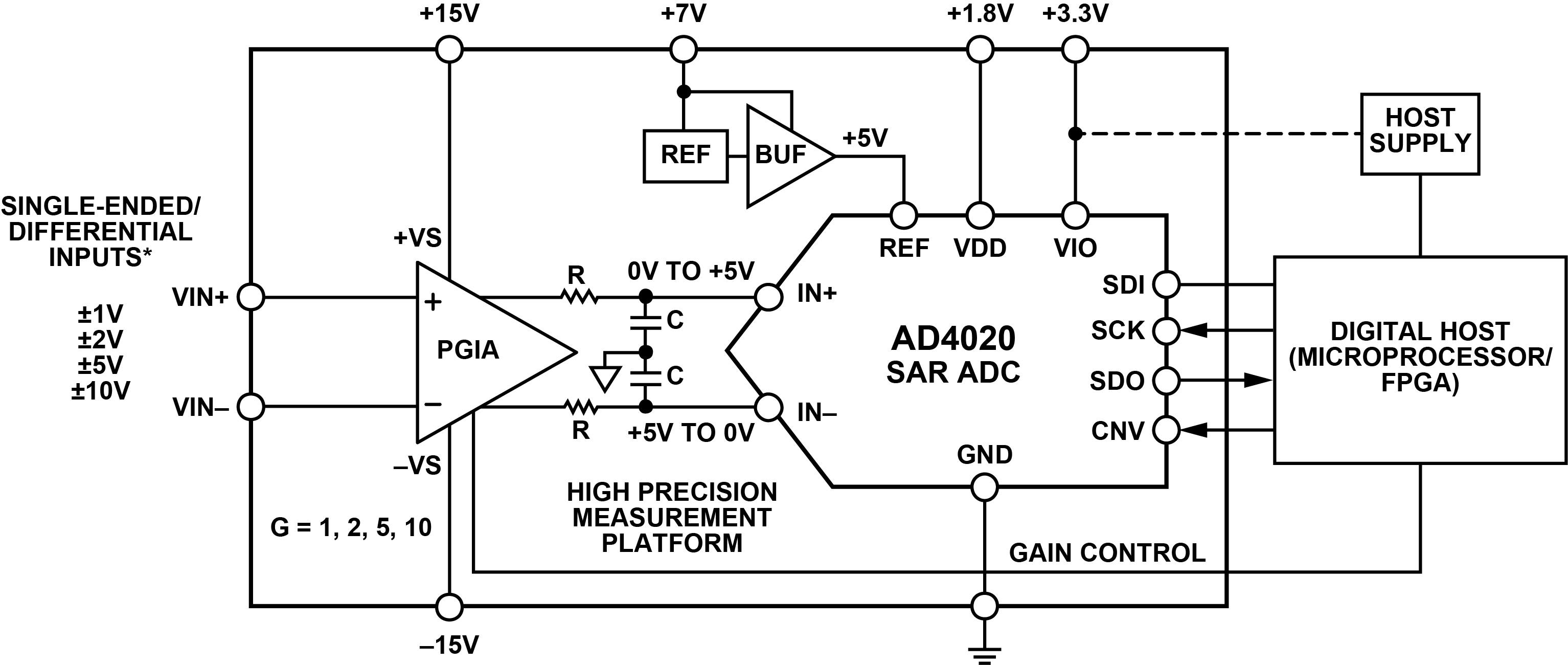

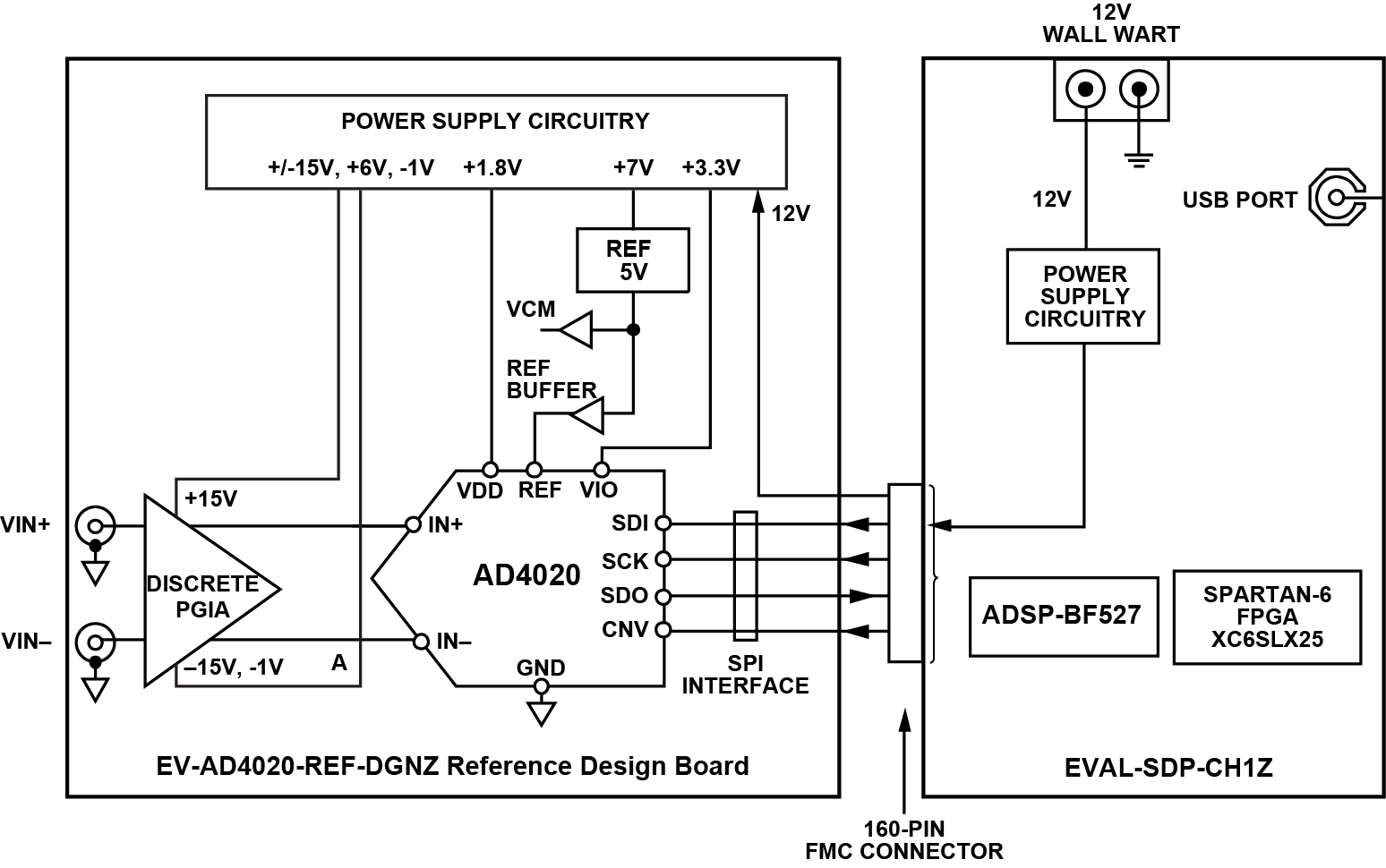

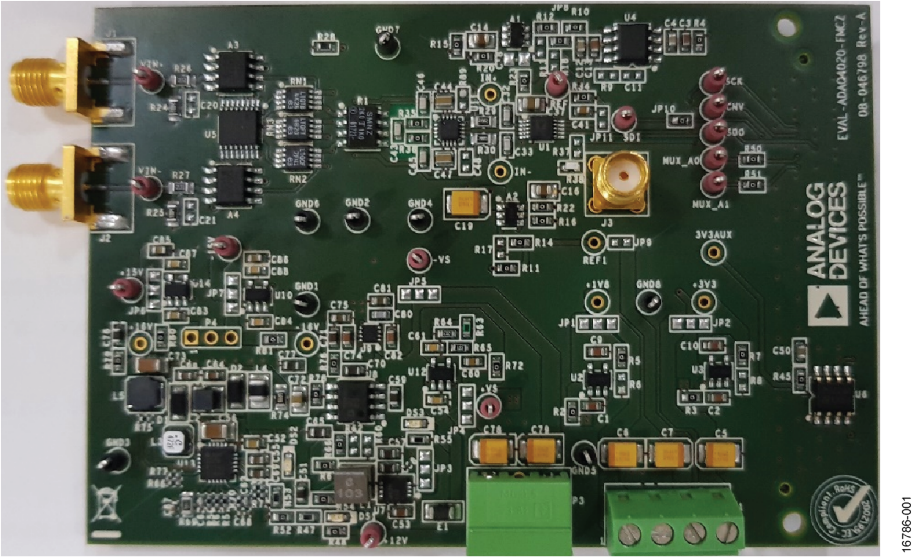

参考电路 (1)

设计资源

ADI始终把满足您最高可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
