优势和特点
- 低噪声：18 μV rms
- 电源抑制比(PSRR)：66 dB（10 kHz，VOUT= −3 V）
- 正负使能逻辑
- 使用小型2.2μF陶瓷输出电容保持稳定
- 输入电压范围：-2.7 V至-28 V
- 最大输出电流：-200 mA
- 低压差：185 mV（在-200 mA负载下）
- 初始精度：±1%
- 线路、负载和温度范围内的精度
- +2%最大值/−3%最小值
- 低静态电流，IGND= −650 μA（−200 mA负载）
- 低关断电流：−2 μA
- 可调输出电压范围：−1.22 V至−VIN+ VDO
- 限流和热过载保护
- 6/8引脚LFCSP和5引脚TSOT
- ADIsimPower工具支持
产品详情
ADP7182是一款CMOS、低压差(LDO)线性稳压器，采用-2.7 V至-28 V电源供电，最大输出电流为−200 mA。这款高输入电压LDO适用于调节-27 V至-1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。
ADP7182提供固定输出电压选项和可调输出型号，可通过外置反馈分压器，将输出电压调节至-1.22 V至−VIN + VDO。
现有库存提供下列固定输出电压选项：−5 V (3 mm × 3 mm LFCSP)、−1.8 V、−2.5 V、−3 V、−5 V (TSOT)、−1.2 V、−1.5 V、−2.5 V、−5 V (2 mm × 2 mm LFCSP)。根据特殊要求，还可提供下列电压选项。
ADP7182稳压器输出噪声电压为18 μV rms，并不受输出电压影响。使能逻辑能够与正负逻辑电平接口，以实现最大灵活性。
ADP7182采用5引脚TSOT和6/8引脚LFCSP封装，以实现薄型、小尺寸应用。
应用
- 适应噪声敏感应用
- 模数转换器(ADC)和数模转换器(DAC)电路，精密放大器
- 通信和基础设施
- 医疗和保健
- 工业和仪器仪表
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

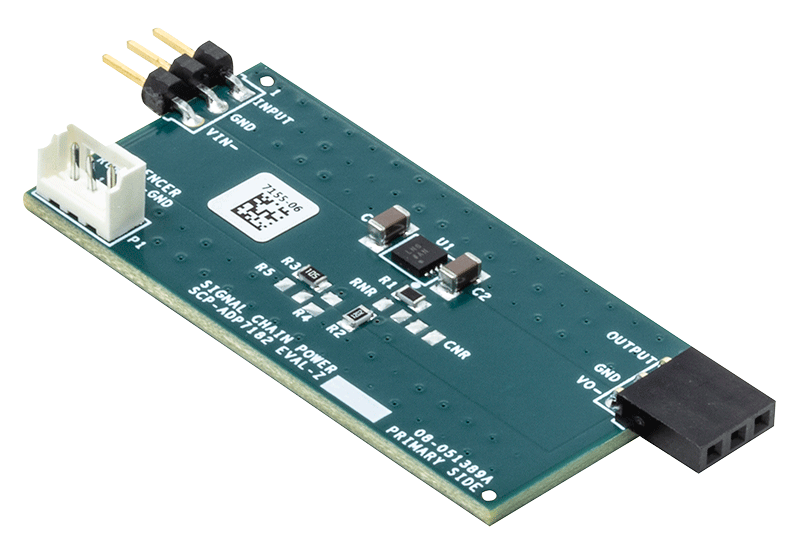

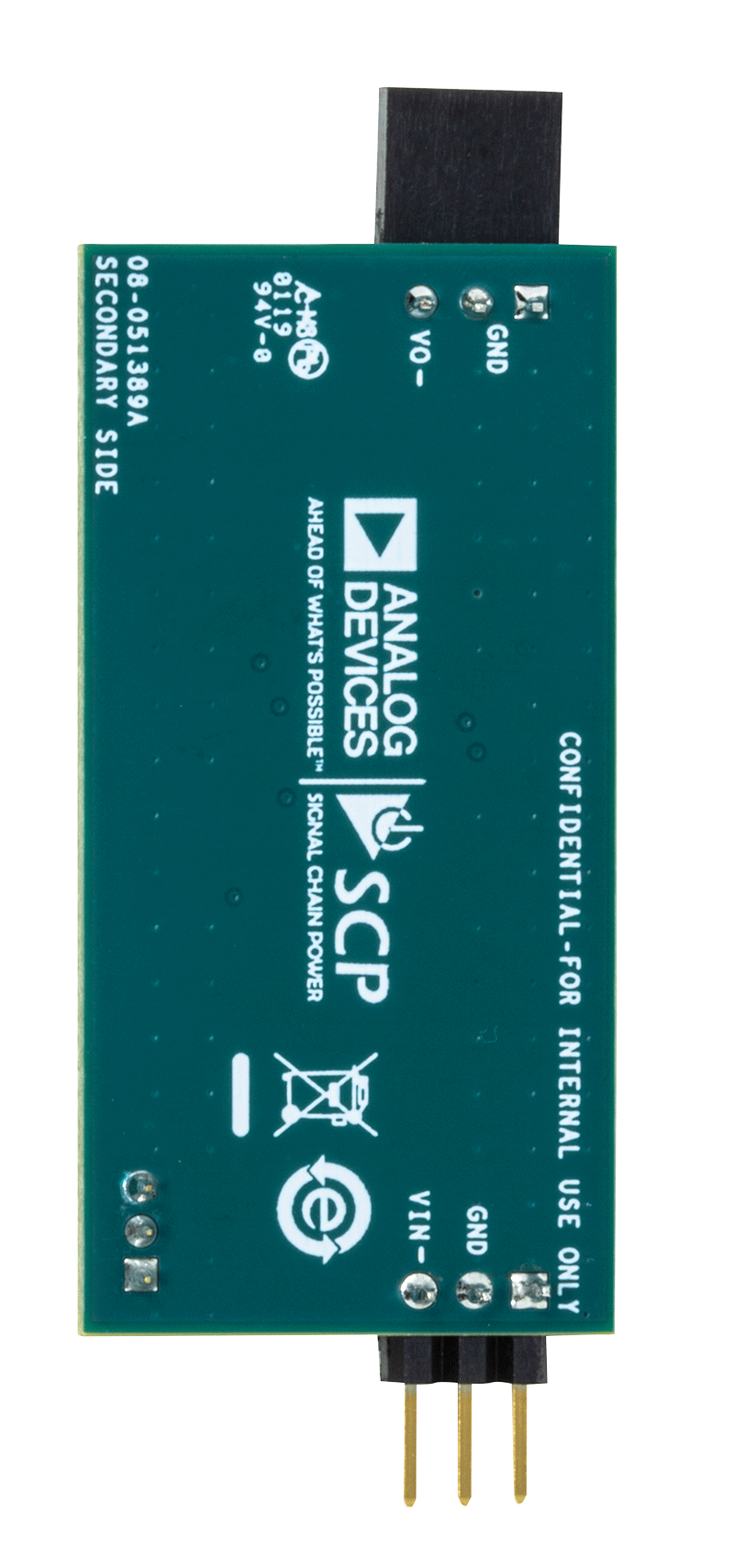

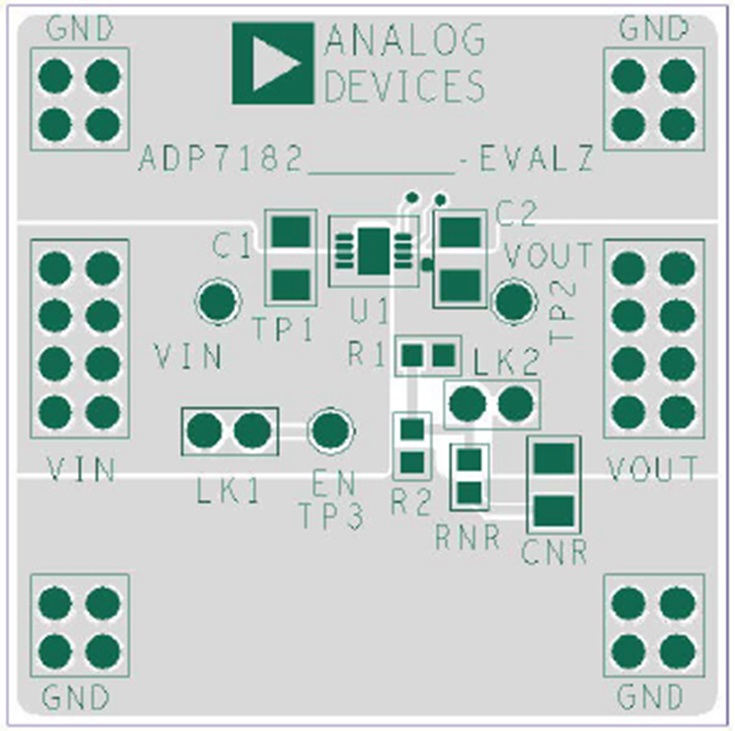

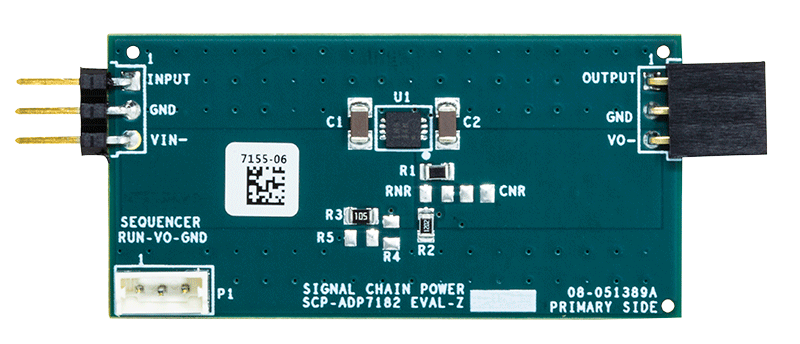

评估套件 (3)
