概览
优势和特点
- 能够快速简便地测量运算放大器（运放）的直流参数
- 可容纳其他采用与被测器件 (DUT) 相同引脚配置的 5 引脚 SOT-23 封装的单通道运算放大器，以及采用 8 引脚小型集成电路 (SOIC) 封装（通过 IC 插座）的单通道运算放大器。
- 轻松连接到 ADALM2000
产品详情

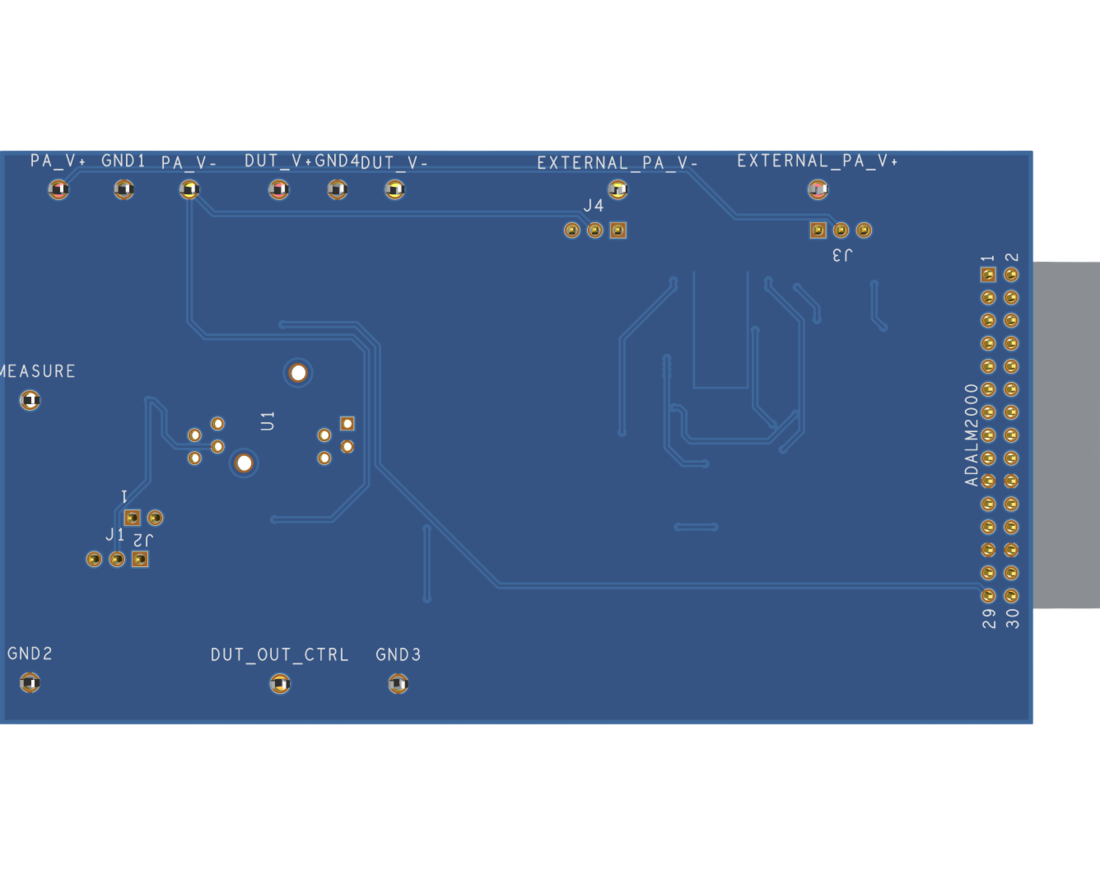

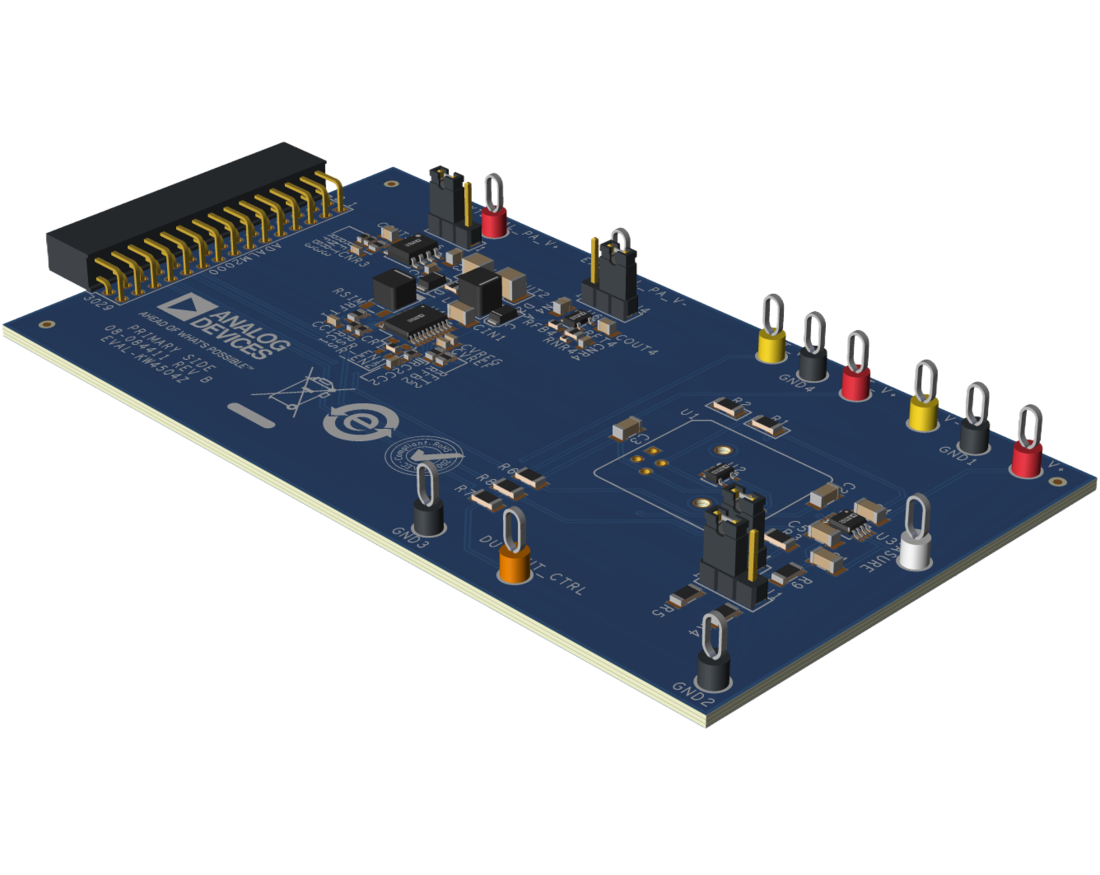

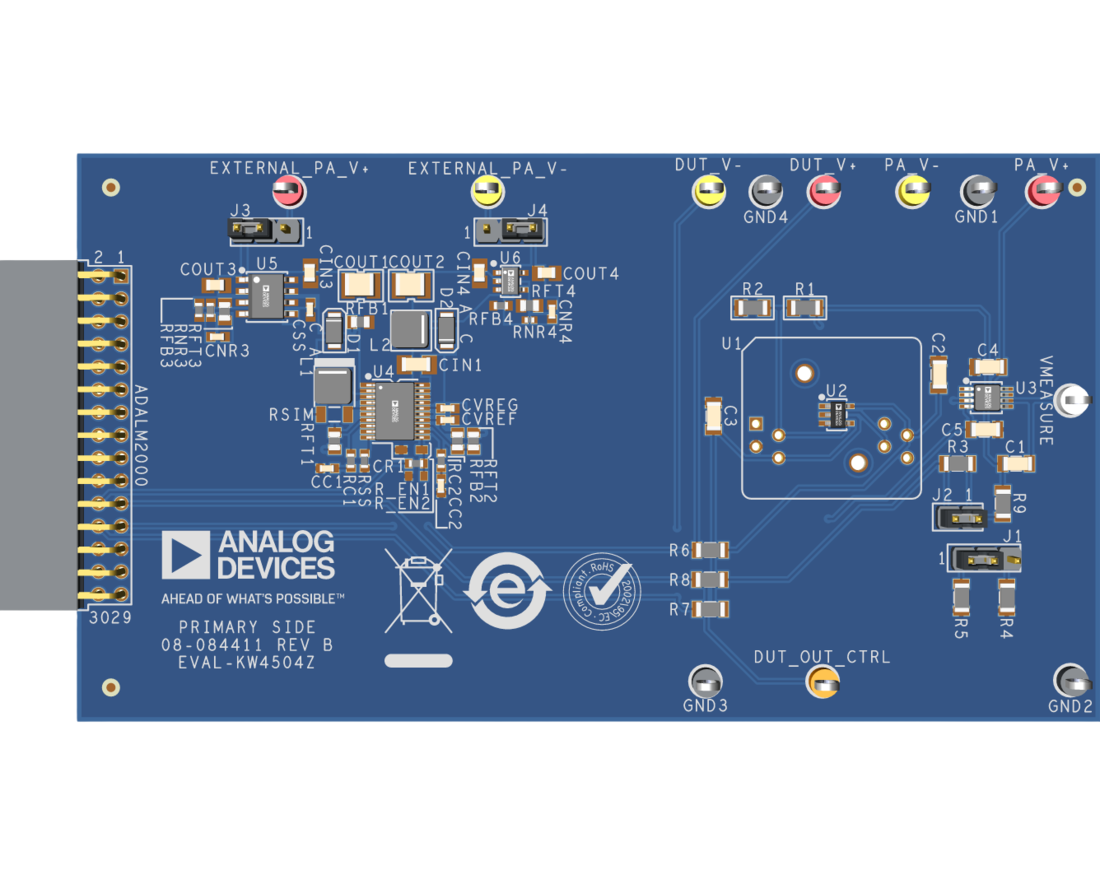

EVAL-KW4504Z 是一款集成知识 (KWIK) 的演示板，旨在指导用户如何评估和测量运算放大器的直流参数，包括输入失调电压 (VOS)、电源抑制比 (PSRR)、共模抑制比 (CMRR) 和开环增益 (AOL)。它还能够测量和绘制输入失调电压与共模电压（VOS vs. CMV）、输入失调电压与电源电压（VOS vs. VS）以及输入失调电压与输出电压（VOS vs. VOUT）之间的关系。
请参阅用户指南了解完整描述。
使用入门
所需设备
- ADALM2000 主动学习模块
- USB-A 转 micro-USB 数据线
- 带 USB 接口的电脑
文档
-
Two Op amp DC Test Loop KWIK Lecture + Lab (Wiki)2025/12/1WIKI
-
EVAL-KW4504Z User Guide: Op Amp DC Test Loop KWIK Demo Board (Rev. 0)2025/12/1PDF5 MB
-
ADALM2000 for End Users (Wiki)2024/8/12WIKI
