特性
- 宽输入电源电压范围：2.85 V至15 V
- 产生调节良好的独立电阻可编程VPOS和VNEG输出
- 升压调节器产生VPOS输出
- 可调正输出至39 V
- 集成1.0 A主开关
- 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压
- 反相稳压器产生VNEG输出
- 可调负输出至VIN − 39 V
- 集成0.6 A主开关
- 正输出和负输出均能真正关断
- 1.2 MHz/2.4 MHz开关频率，可选外部频率同步范围为1.0 MHz至2.6 MHz
- 电阻可编程软启动定时器
- 压摆率控制，降低系统噪声
- 各自独立的精确使能和灵活的启动序列控制支持对称启动、VPOS优先或VNEG优先
- 错相工作
- UVLO、OCP、OVP和TSD保护
- 4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP
- 结温范围：-40°C至+125°C
- ADIsimPower工具集支持
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

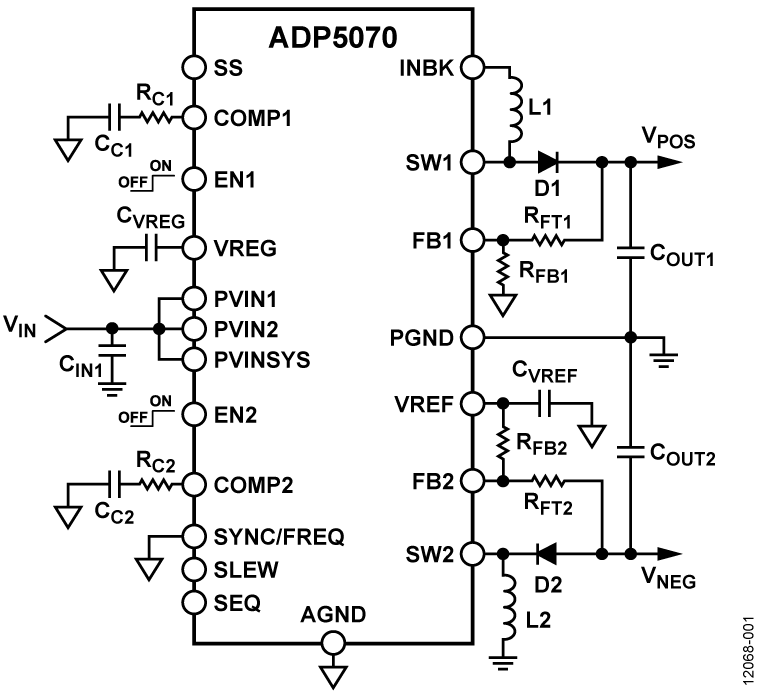

ADP5070是一款双通道高性能DC-DC稳压器，可产生独立调节的正供电轨和负供电轨。
2.85 V至15 V的输入电压范围支持各种应用。 两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压，以及低至输入电压以下−39 V的负输出电压。
ADP5070的引脚选择工作开关频率为1.2 MHz/2.4 MHz。 ADP5070可与外部振荡器在1.0 MHz至2.6 MHz范围内同步，从而轻松滤除敏感应用中的噪声。 两个稳压器针对MOSFET驱动级实现可编程压摆率控制电路，从而减少电磁干扰(EMI)。
灵活的启动时序提供手动使能、同步模式、正电源优先和负电源优先选项。
ADP5070内置内部固定或电阻可编程软启动定时器，可防止上电时产生浪涌电流。 关断期间，两个稳压器完全断开输入电源负载，实现真正的关断。
ADP5070的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)。
ADP5070采用20引脚LFCSP封装，额定结温范围为−40°C至+125°C。
应用
- 双极性放大器、ADC、DAC和多路复用器
- 电荷耦合器件(CCD)偏置电源
- 光模块电源
- RF PA偏置
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5070
文档
筛查
1 应用
-
全部
-
应用笔记
-
数据手册
-
用户手册
-
技术文章
-
全部
-
英文
-
中文
-
日文
数据手册
1
应用笔记
9
2.76 M
443.22 K
用户手册
2
技术文章
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 2
应用笔记 3
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

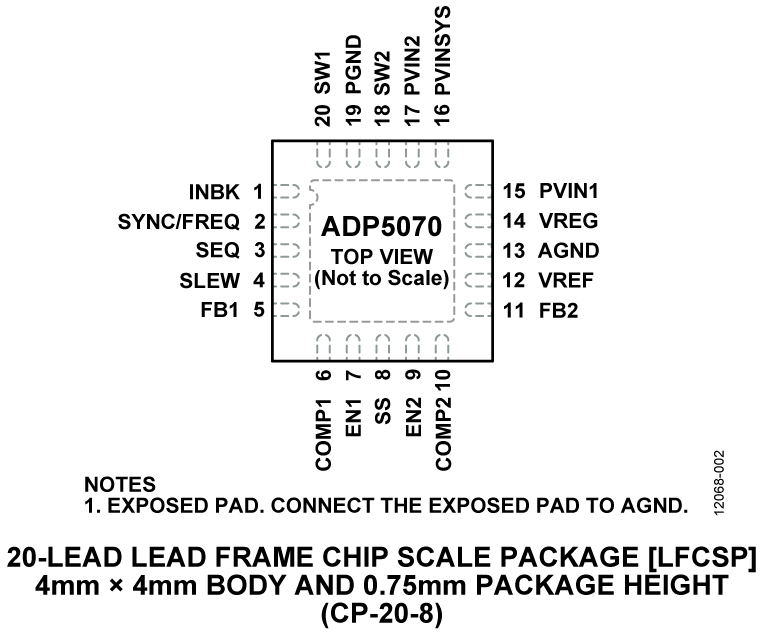

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP5070ACPZ |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| ADP5070ACPZ-R7 |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|

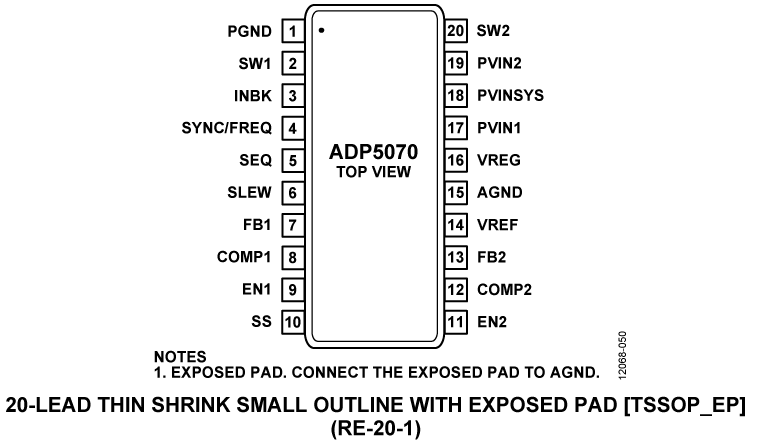

| ADP5070AREZ |
20-Lead TSSOP (4.4mm x 6.5mm w/ EP)
|
|
|
| ADP5070AREZ-R7 |
20-Lead TSSOP (4.4mm x 6.5mm w/ EP)
|
|
- ADP5070ACPZ
- 引脚/封装图-中文版
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP5070ACPZ-R7
- 引脚/封装图-中文版
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP5070AREZ
- 引脚/封装图-中文版
-
20-Lead TSSOP (4.4mm x 6.5mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP5070AREZ-R7
- 引脚/封装图-中文版
-
20-Lead TSSOP (4.4mm x 6.5mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统

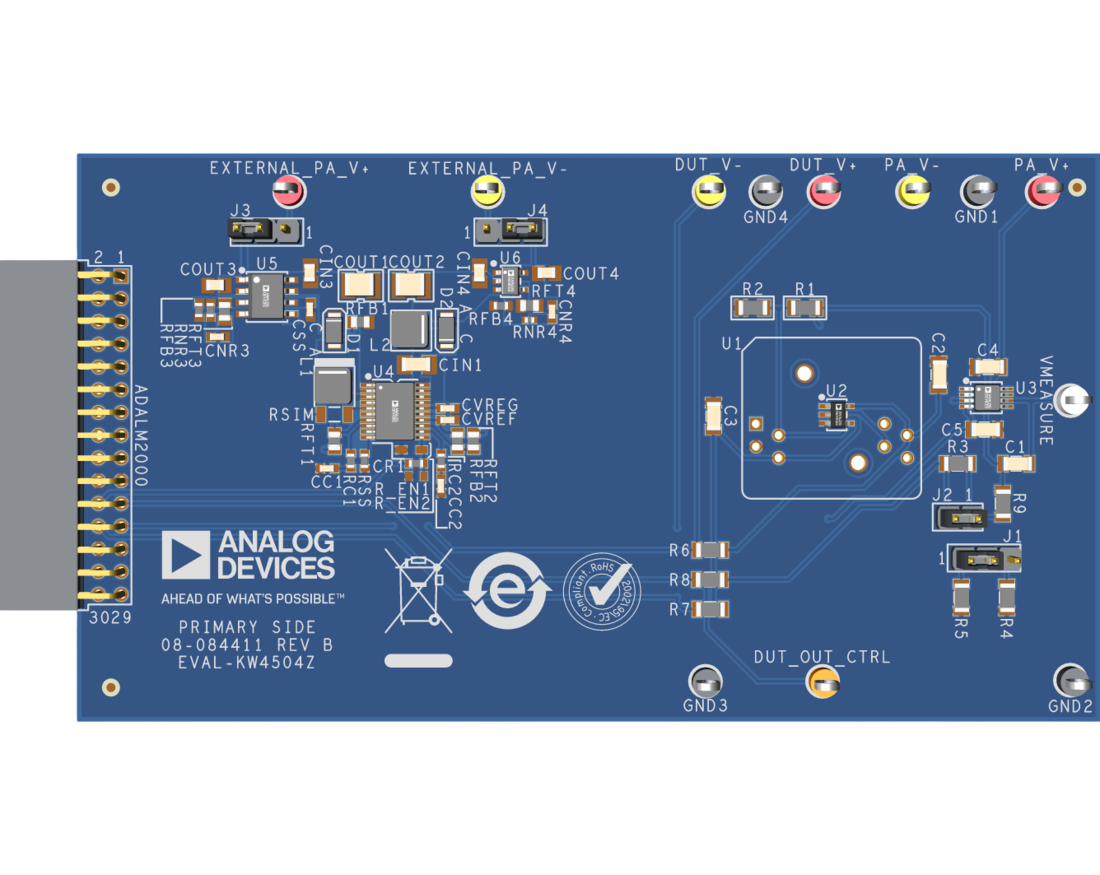

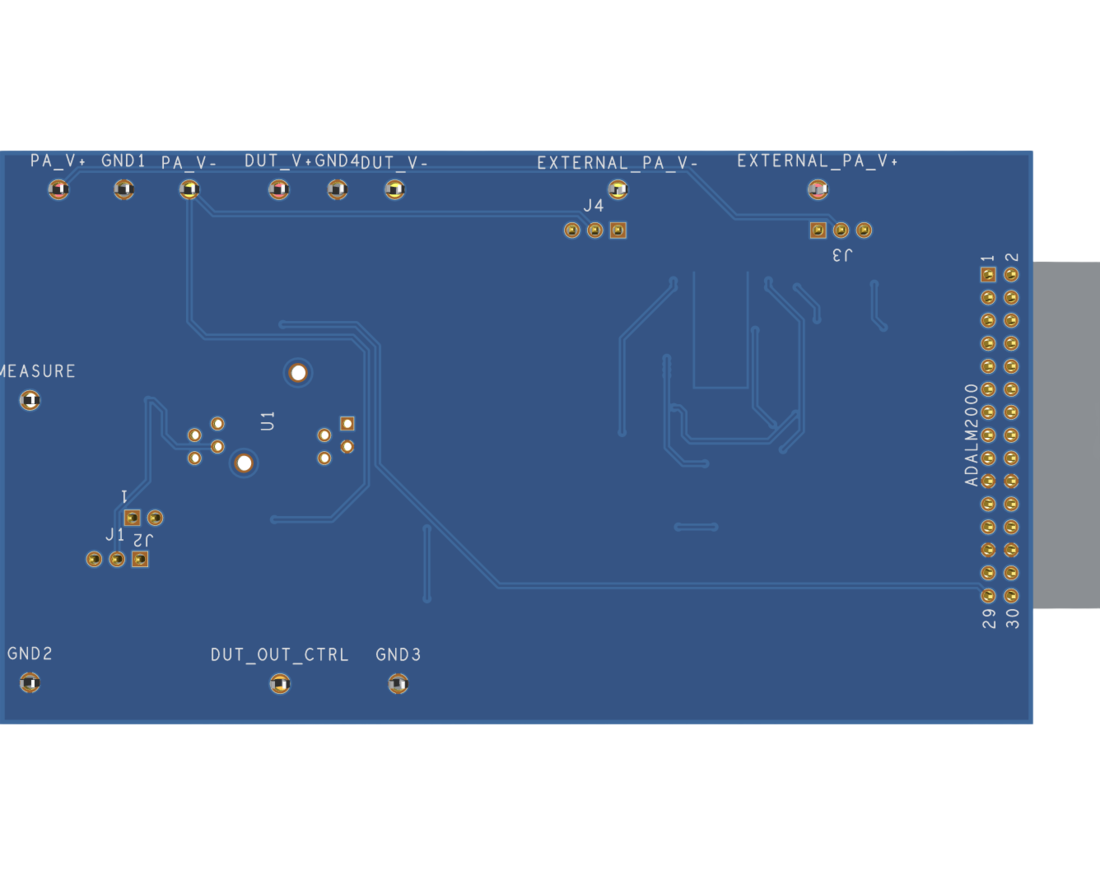

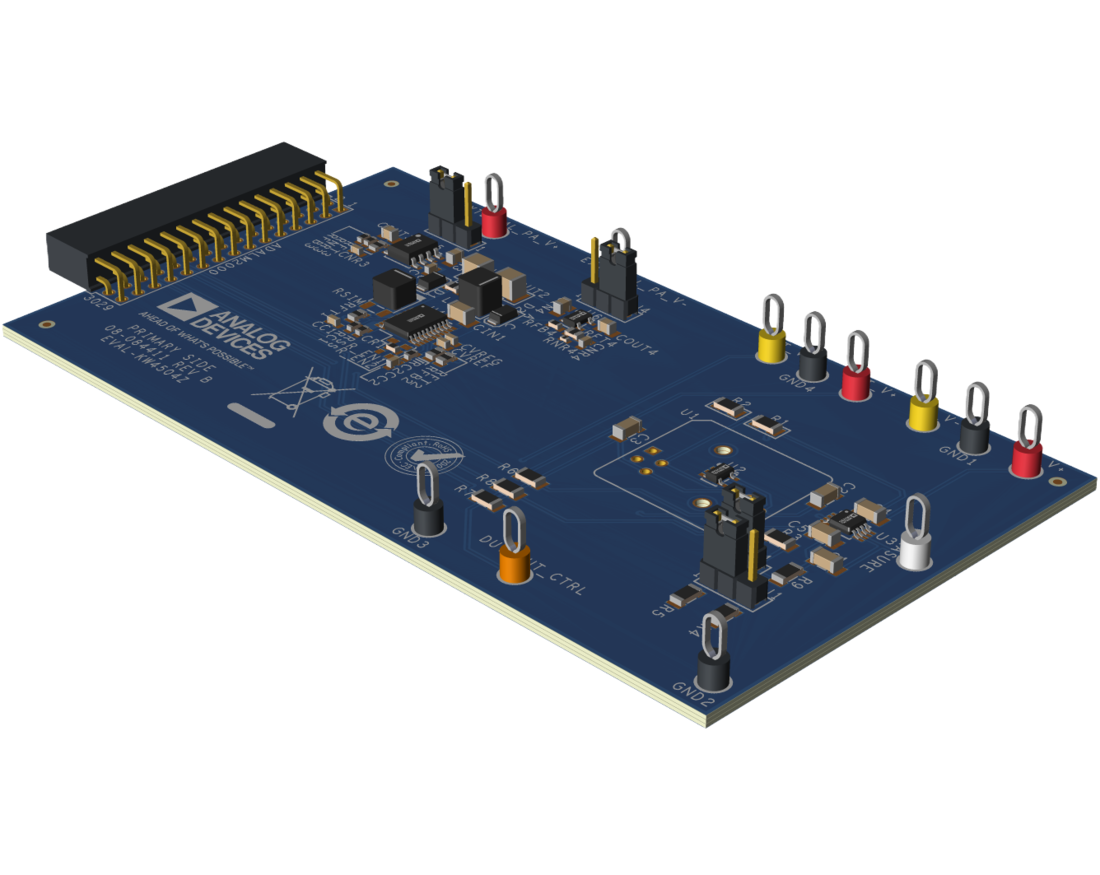

评估套件 2
SCP-ADP5070-EVALZ

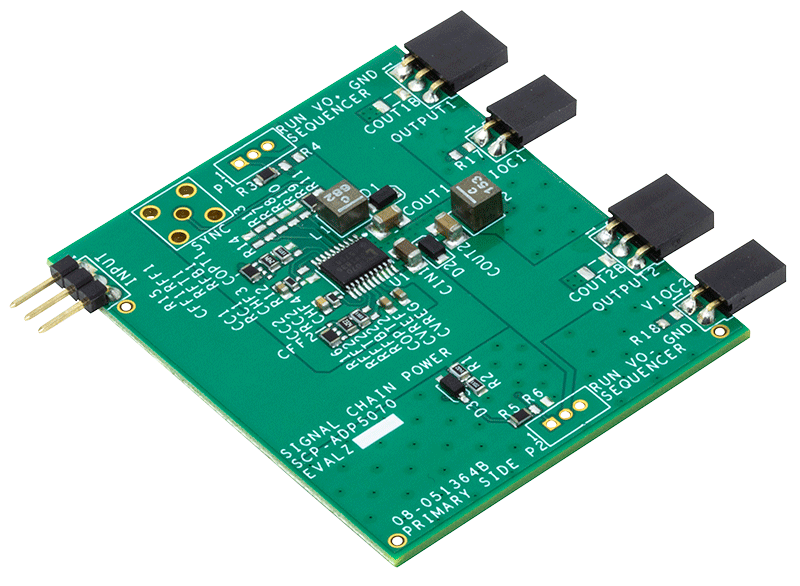

ADP5070 信号链评估板 | 双升压/反相转换器
产品详情

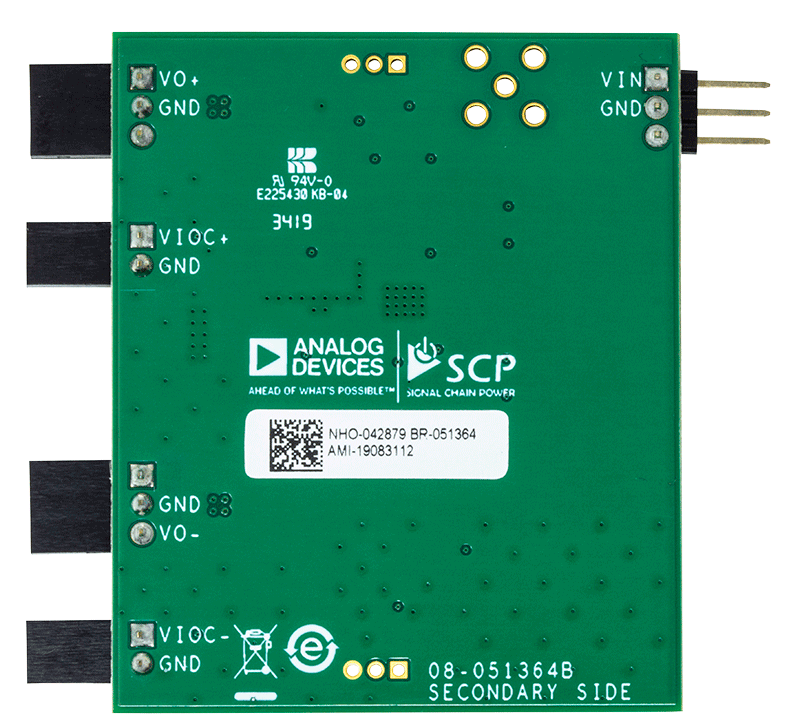

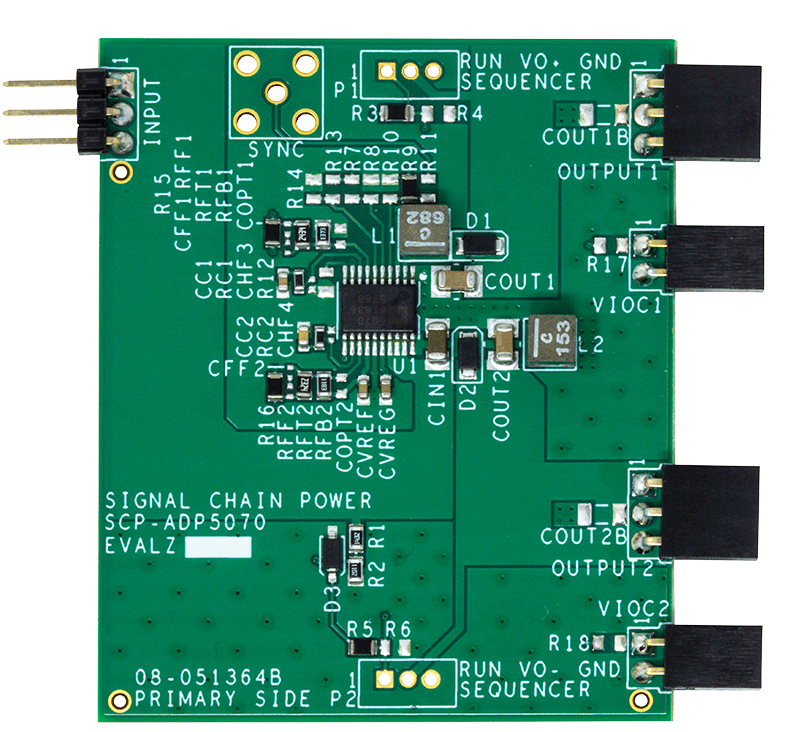

演示电路 SCP-ADP5070-EVALZ 是双输出 DC-DC 转换器，旨在产生双极性调节电压，为多个信号链供电。正调节器提供 15V/1A 的输出，而负调节器提供 –15V/300mA 输出。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 ADP5070 的操作和配置的重要细节。有关该套件的完整说明，请参考 ADP5070 数据手册。
资料
EVAL-ADP5070

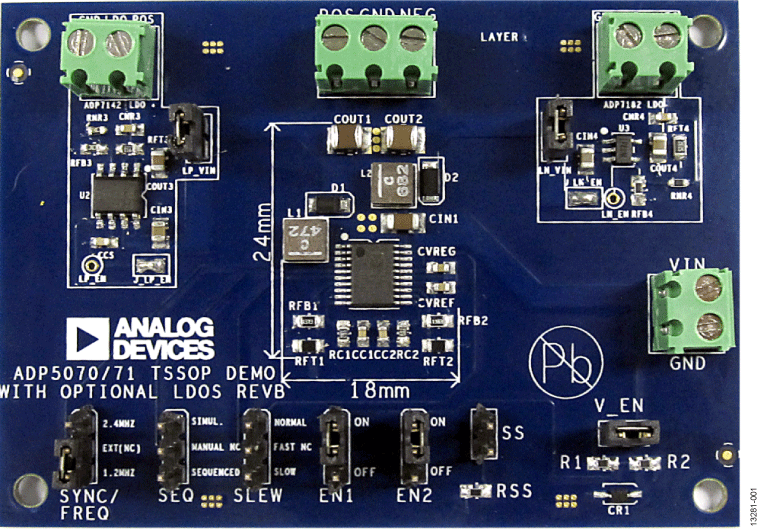

ADP5070/ADP5071 评估板
