概览

优势和特点

  • 宽输入电源电压范围:2.85 V至15 V
  • 产生调节良好的独立电阻可编程VPOS和VNEG输出
  • 升压调节器产生VPOS输出
    • 可调正输出至39 V
    • 集成2.0 A主开关
    • 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压
  • 反相稳压器产生VNEG输出
    • 可调负输出至VIN − 39 V
    • 集成1.2 A主开关
  • 正输出和负输出均能真正关断
  • 1.2 MHz/2.4 MHz开关频率,可选外部频率同步范围为1.0 MHz至2.6 MHz
  • 电阻可编程软启动定时器
  • 压摆率控制,降低系统噪声
  • 各自独立的精确使能和灵活的启动序列控制支持对称启动、VPOS优先或VNEG优先
  • 错相工作
  • UVLO、OCP、OVP和TSD保护
  • 4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP
  • 结温范围:-40°C至+125°C
  • ADIsimPower工具集支持

产品详情

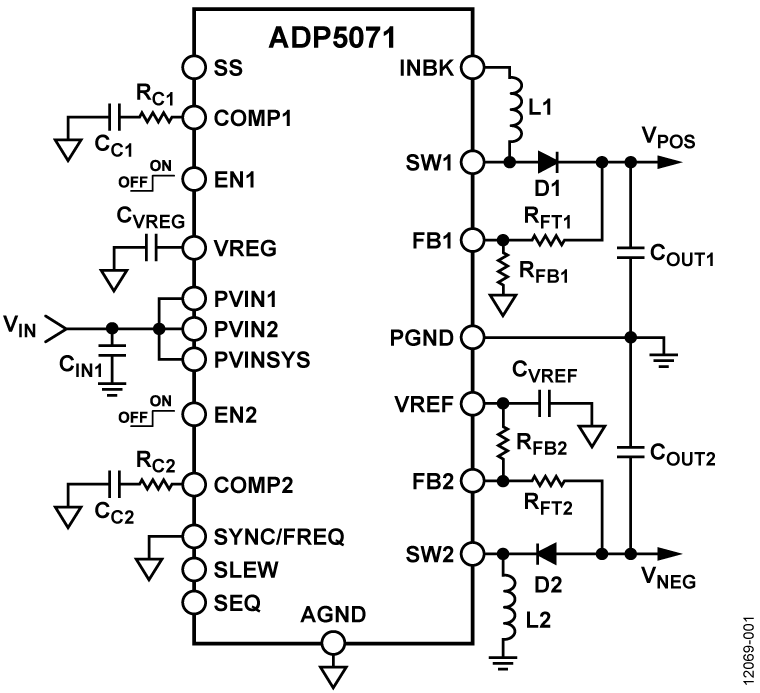

ADP5071是一款双通道高性能DC-DC稳压器,可产生独立调节的正供电轨和负供电轨。

2.85 V15 V的输入电压范围支持各种应用。两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压,以及低至输入电压以下−39 V的负输出电压。

ADP5071以引脚选择的1.2 MHz/2.4 MHz开关频率工作。ADP5071可与外部振荡器在1.0 MHz2.6 MHz范围内同步,从而轻松滤除敏感应用中的噪声。两个稳压器针对MOSFET驱动级实现可编程压摆率控制电路,从而减少电磁干扰(EMI)

灵活的启动时序控制提供手动使能、同步模式、正电源优先和负电源优先选项。

ADP5071内置固定的或电阻可编程的软启动定时器,可防止上电时产生浪涌电流。关断期间,两个稳压器完全断开输入电源负载,实现真正的关断。

ADP5071的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)

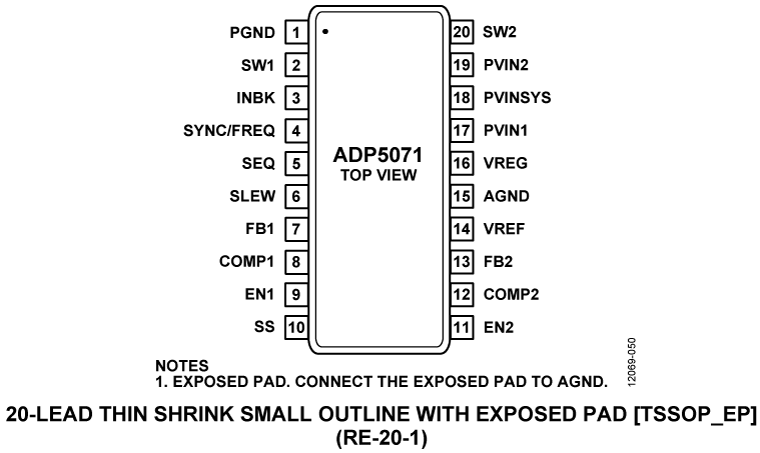

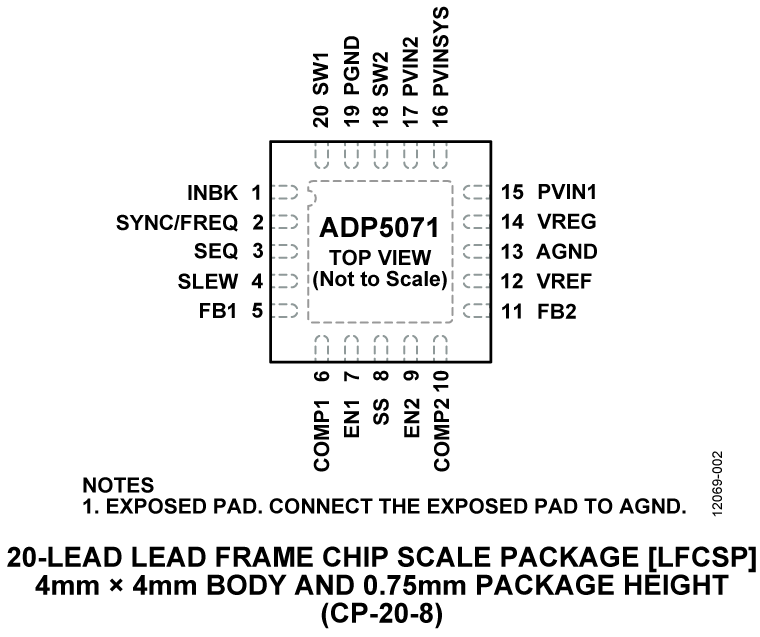

ADP5071采用20引脚LFCSP20引脚TSSOP封装,额定工作温度范围为−40°C+125°C结温范围。

应用

  • 双极性放大器、ADCDAC和多路复用器
  • 电荷耦合器件(CCD)偏置电源
  • 光模块供电
  • RF功率放大器(PA)偏置电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

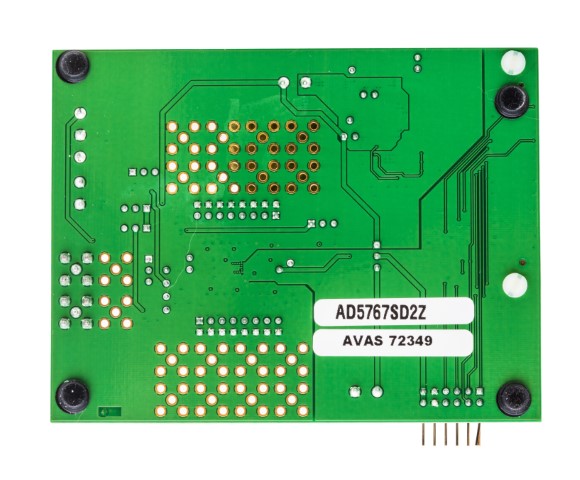

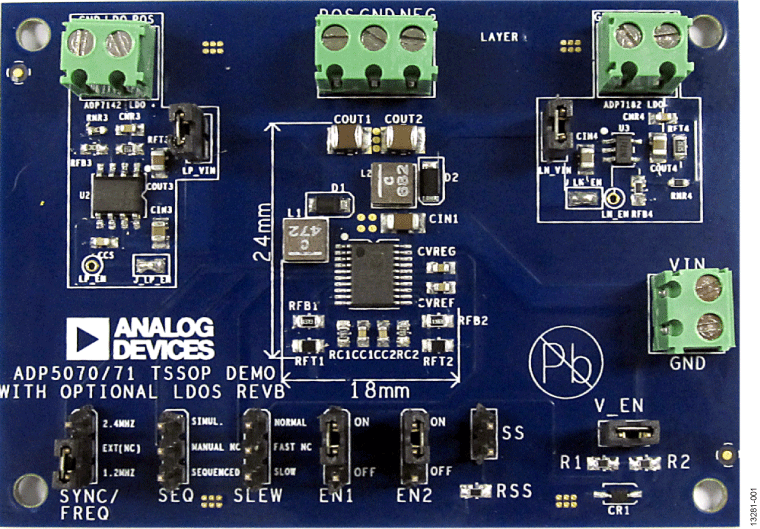

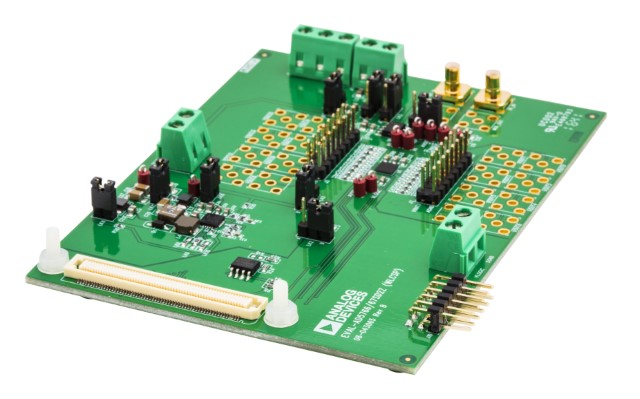

评估套件 (3)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADP5071

设计工具

ADP507x Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
