ADI's 3D Time of Flight (ToF) solutions use scannerless LIDAR to provide detection and ranging with high resolution, fast frame rates, and low power consumption.
Explore 3D Time of Flight
概览
优势和特点
ADI ToF系统使用VGA CCD，使得用户可以捕获640x480景深映射图像，进而提供比市场上许多其他TOF系统高4倍的分辨率。因此用户能够检测和测量与较小和更薄物体之间的距离，而这些物体本来在其他ToF系统中不可见。更多信息包含在我们的ToF技术页面中。
- 范围：<6m
- FoV：90° x 69.2°
- 波长 940nm
- 精度：1-2.5% 误差
- 帧速率：最大30 fps（取决于应用程序处理器、操作系统和主机接口）
- 分辨率：640 x 480 像素
- 连接至PC的多个接口选项（USB、ETH、WiFi）
- ToF特定API，用于系统控制和数据采集
- Linux、Windows、Mac操作系统
- 完整的开源软件框架：用于MATLAB®、Python、RobotOS的包装器
- 平台支持软件/算法开发，同时可优化硬化
- 第三方网络有助于修改平台以满足各个生产需求
产品详情

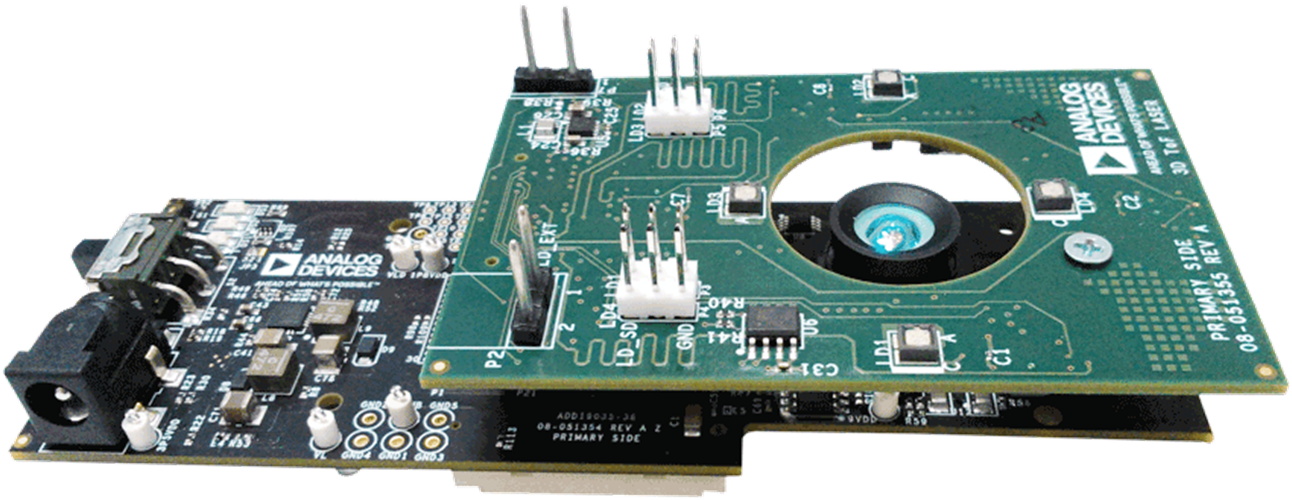

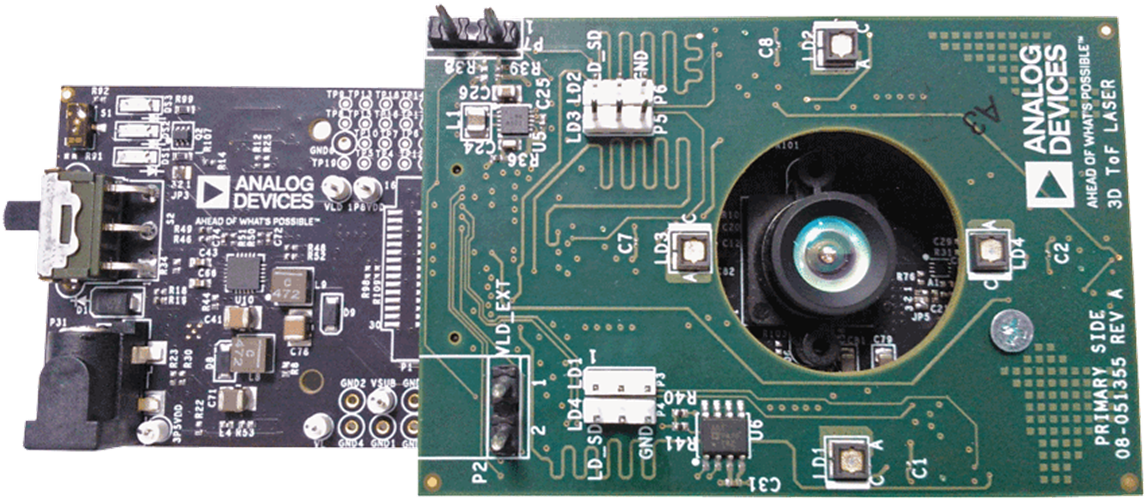

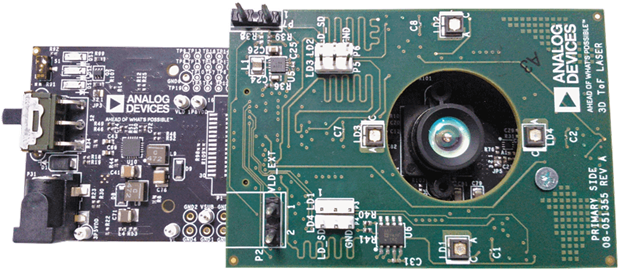

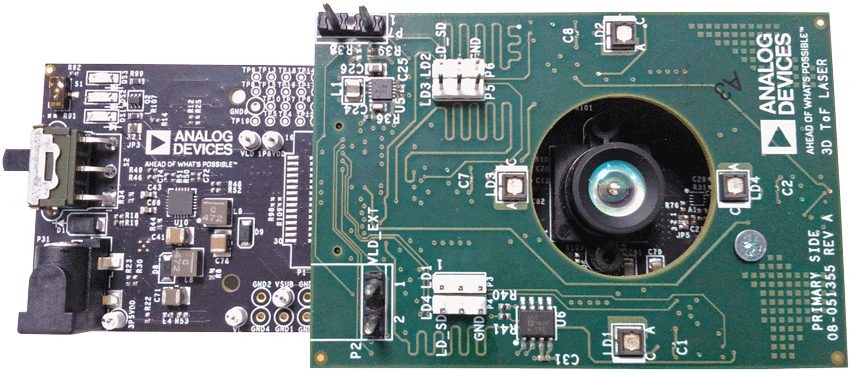

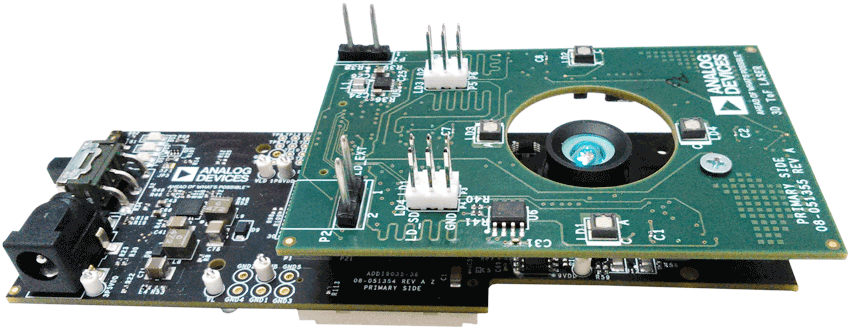

AD-96TOF1-EBZ 是经过实践检验的深度感知硬件平台。与 96Boards 生态系统中的处理器板配合使用时，可用于 3D 软件和算法开发。在开发软件和算法的同时，可以利用硬件设计实现产品化。ADI 可以推荐第三方开发商帮助定制该平台以满足各种应用需求。
根据客户偏好和开发经验的差异，可以使用不同的 96Boards 处理器板进行整体系统评估和定制开发。在夹层板上还可以使用树莓派 (Raspberry Pi) 接口，进一步提高客户灵活性。
该解决方案能够实现非常小巧和低功耗的特点，测量长达 6 米的深度，并具有出色的室外和室内性能以及 VGA 分辨率。
可用于如下应用：
- 机器人
- 工业自动化
- SLAM（同时定位和地图构建）
- 增强现实
- 虚拟现实
- 无人机
- 汽车检测
技术与领域
相关产品
包装内含
- 模拟前端夹层板
- 激光板
- 系统组装件
- SD 卡
- 入门指南
使用入门
- 模拟前端夹层板包含接收光学镜头、Panasonic ToF CCD 传感器和 ADI 公司 3D 计算处理器。
- 激光板包含照亮目标场景所需的驱动器和控制电路以及激光器。四个 VCSEL 采用圆形布局，以彼此 90⁰ 垂直方向排列在 PCB 上。每个激光器的自然色散为 110⁰（水平）x 85⁰（垂直），以 940nm 波长发射激光。系统设计所允许的最大可能发射功率为 < 1 类限制的 20%。
- 系统组装件：激光板连接到夹层板，而夹层板插入到兼容的 96Boards 基础处理器板中（为获得较佳的开箱即用体验，建议使用的处理器板为 DragonBoard™ 410c）。由 ADI 公司提供并可供下载的软件经专门开发和优化，可在此平台上运行。
系统需求
- USB A 插头到 USB Micro B 插头
- 三脚架（可选）
- 96Boards 处理器板（DragonBoard™ 410c 参考处理板）
希望修改 AD-96TOF1-EBZ 硬件的客户应具备 TOF、光学和成像系统方面的技术知识。如果您是没有此类必要经验的客户，ADI 公司与不同设计合作伙伴建立了合作关系，他们可以帮助您进行修改。
