概览
优势和特点
- 无闩锁现象
- 8 kV (HBM) ESD 额定值
- 低导通电阻：小于10 Ω
- 双电源供电：±9 V至±22 V
- 单电源供电：9 V至40 V
- 最大额定电源电压：48 V
- 额定电压范围：±15V、±20V、+12V、+36V
- 模拟信号范围：VSS 至 VDD
产品详情

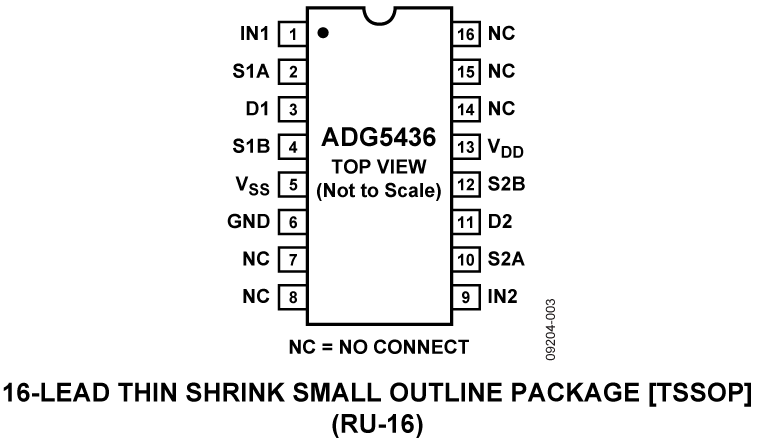

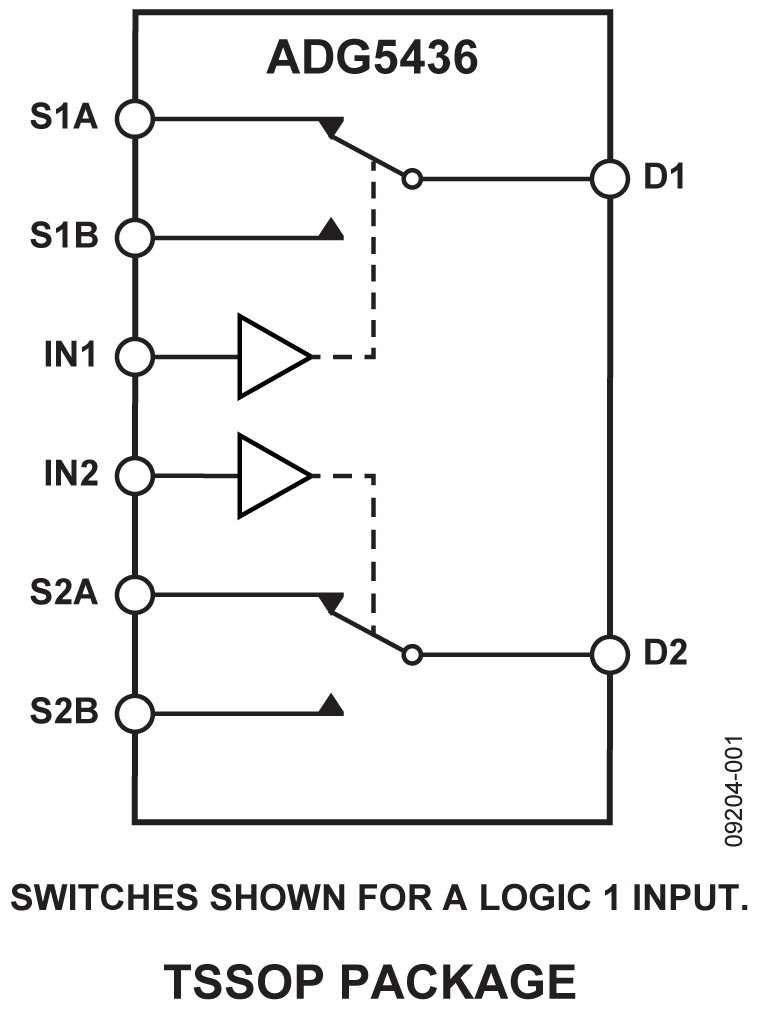

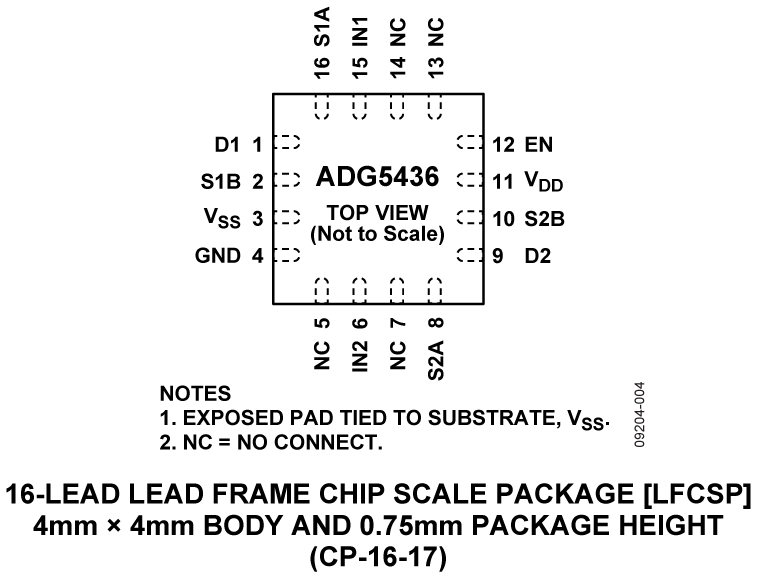

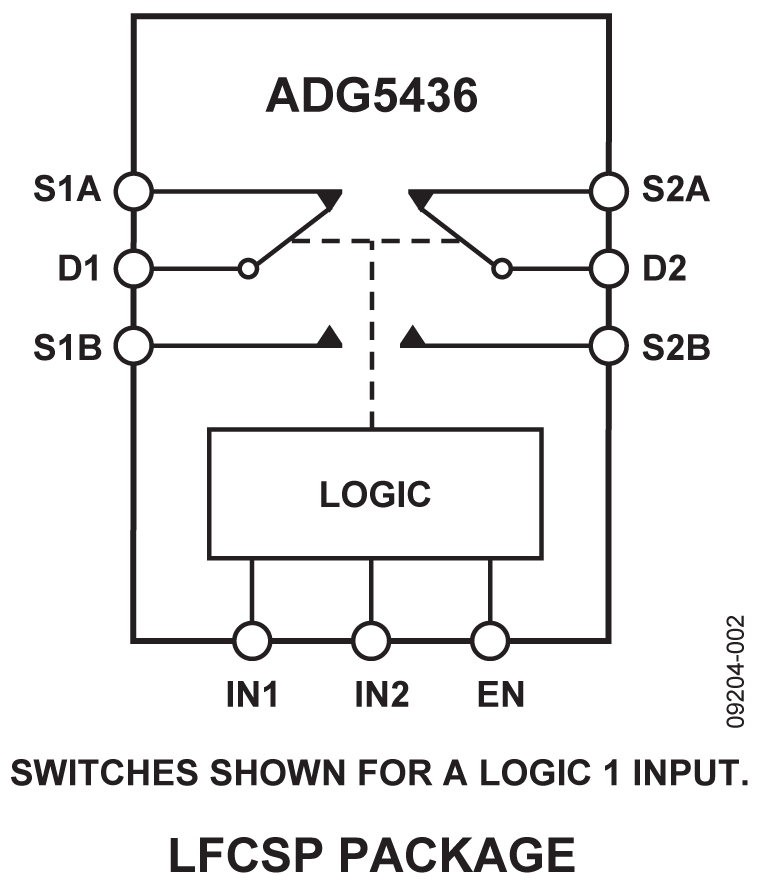

ADG5436是一款单芯片CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。LFCSP封装产品提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。两个开关均为先开后合式，适合多路复用器应用。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。
产品聚焦- 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
- 低导通电阻 RON。
- 双电源供电。对于双极性模拟信号应用，ADG5436可以采用最高±22 V的双电源供电。
- 单电源供电。对于单极性模拟信号应用，ADG5436可以采用最高40V的单轨电源供电。
- 3 V 逻辑兼容数字输入： VINH = 2.0 V, VINL = 0.8 V.
- 无需 VL 逻辑电源。
应用
- 继电器替代方案
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
