概览

优势和特点

  • 过压保护可达−55 V和+55 V
    • 关断保护可达−55 V和+55 V
    • 源极引脚有过压保护
    • 中断标志指示故障状态
  • 低导通电阻: 10 Ω(典型值)
    导通电阻平坦度:0.5 Ω(最大值)
  • 人体模型(HBM) ESD额定值:6 kV
  • 所有条件下都具有防闩锁特性
  • 无数字输入时处于已知状态
  • 模拟信号范围:VSS 至 VDD
    • ±5 V至±22 V双电源供电
    • 8 V至44 V单电源供电
    • 额定电源电压范围:±15 V、±20 V、+12 V和+36 V

产品详情

ADG5436F是一款模拟多路复用器,内置两个独立可选的单刀双掷(SPDT)开关。 EN输入用来禁用所有开关。 两个开关均为先开后合式,适合多路复用器应用。


当接通时,各通道在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。 在整个工作电压范围内,数字输入与3 V逻辑输入兼容。


没有电源时,开关保持关断状态,通道输入处于高阻态。 正常工作条件下,如果任一Sxx引脚上的模拟输入信号电平超过VDD或 VSS,并且超出幅度达到阈值电压VT,则该通道关断,且该Sxx引脚变为高阻抗。 如果通道打开,则漏极引脚根据漏极响应(DR)输入引脚作出反应。 如果DR引脚悬空或拉高,则漏极保持高阻抗悬空状态。 如果拉低DR引脚,则漏极拉至超过电轨电平。 无论有无供电,相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。 ADG5436F具有低导通电阻,并且导通电阻在相当大的信号范围内保持平坦,因此,对于要求出色线性度和低失真性能的数据采集和增益开关应用,该器件堪称理想解决方案。

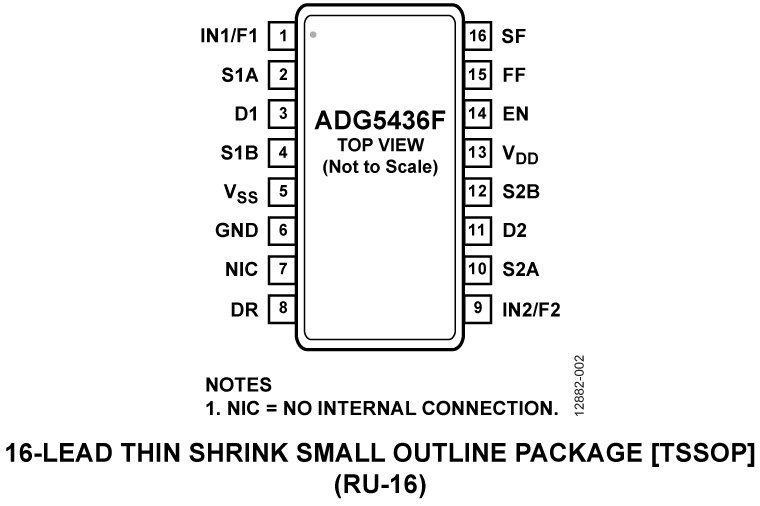

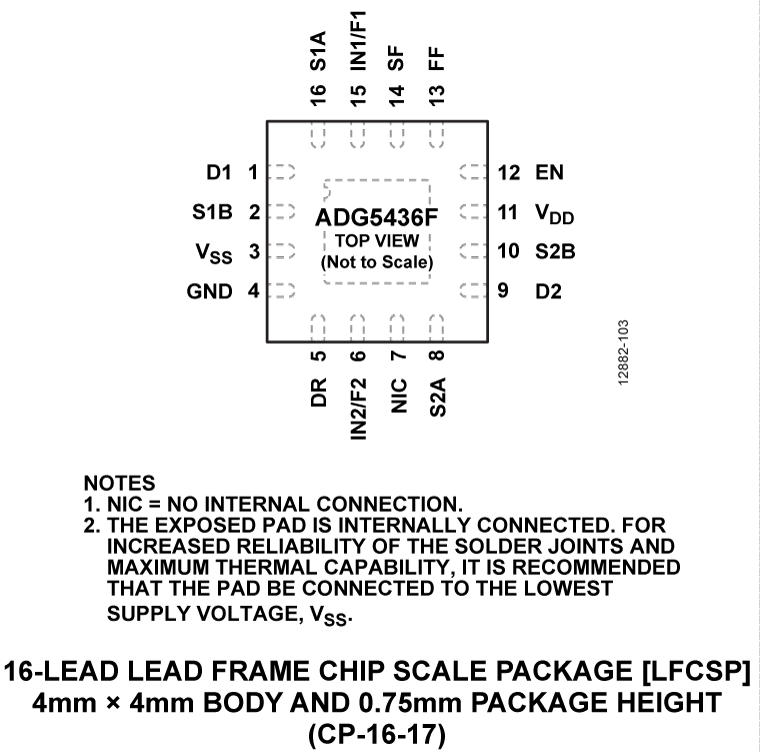

注意在整篇数据手册中,双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和说明参见“引脚配置和功能描述”部分。


产品特色

  1. 源极引脚具有过压保护功能,可以耐受高于供电轨,达到−55 V和+55 V的电压。
  2. 在未供电情况下,源极引脚的过压保护范围是−55 V至+55 V。
  3. 过压检测提供数字输出,指示开关的工作状态。
  4. 沟道隔离可防止闩锁。
  5. 针对低导通电阻和导通电阻平坦度而优化。
  6. ADG5436F可以采用±5 V(最高±22 V)的双电源或8 V(最高44 V)的单电源供电。

应用

  • 模拟输入/输出模块
  • 过程控制/分布式控制系统
  • 数据采集
  • 仪器仪表
  • 航空电子
  • 自动测试设备
  • 通信系统
  • 继电器替代方案
