LTC6910

采用 SOT-23 封装的数字控制可编程增益放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 3 位数字增益控制 (具有三种增益代码选项)
  • 轨至轨输入范围
  • 轨至轨输出摆幅
  • 单或双电源:2.7V 至 10.5V 总值
  • 11MHz 的增益带宽乘积
  • 输入噪声低至 8nV/√Hz
  • 系统动态范围至 120dB
  • 输入失调电压:1.5mV
  • 8 引脚扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装
更多细节
show more Icon

LTC®6910 系列是低噪声数字可编程增益放大器 (PGA),所占用的印制电路板空间非常少,并且易于使用。反相增益是可调的,当采用一个 3 位数字输入时,在 LTC6910-1中可选择数值为 0、1、2、5、10、20、50 和 100V/V 的增益;在 LTC6910-2 中可选择数值为 0、1、2、4、8、16、32 和 64V/V 的增益;而在 LTC6910-3 中则可选择数值为 0、1、2、3、4、5、6 和 7V/V 的增益。

LTC6910-X 系列是具有轨至轨输出的反相放大器。当在单位增益条件下工作时,它们也对轨至轨输入信号进行处理。位于 AGND 引脚上的一个内部生成半电源基准支持单电源应用。LTC6910-X 系列在 2.7V 至 10.5V 的单电源或分离电源条件下工作,并提供 8 引脚 SOT-23 封装。


Applications

  • 数据采集系统
  • 动态增益改变
  • 自动测距电路
  • 自动增益控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6910-1CTS8#TRMPBF
  • HTML
  • HTML
LTC6910-1CTS8#TRPBF
  • HTML
  • HTML
LTC6910-1HTS8#TRMPBF
  • HTML
  • HTML
LTC6910-1HTS8#TRPBF
  • HTML
  • HTML
LTC6910-1ITS8#TRMPBF
  • HTML
  • HTML
LTC6910-1ITS8#TRPBF
  • HTML
  • HTML
LTC6910-2CTS8#TRMPBF
  • HTML
  • HTML
LTC6910-2CTS8#TRPBF
  • HTML
  • HTML
LTC6910-2HTS8#TRMPBF
  • HTML
  • HTML
LTC6910-2HTS8#TRPBF
  • HTML
  • HTML
LTC6910-2ITS8#TRMPBF
  • HTML
  • HTML
LTC6910-2ITS8#TRPBF
  • HTML
  • HTML
LTC6910-3CTS8#TRMPBF
  • HTML
  • HTML
LTC6910-3CTS8#TRPBF
  • HTML
  • HTML
LTC6910-3HTS8#TRMPBF
  • HTML
  • HTML
LTC6910-3HTS8#TRPBF
  • HTML
  • HTML
LTC6910-3ITS8#TRMPBF
  • HTML
  • HTML
LTC6910-3ITS8#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

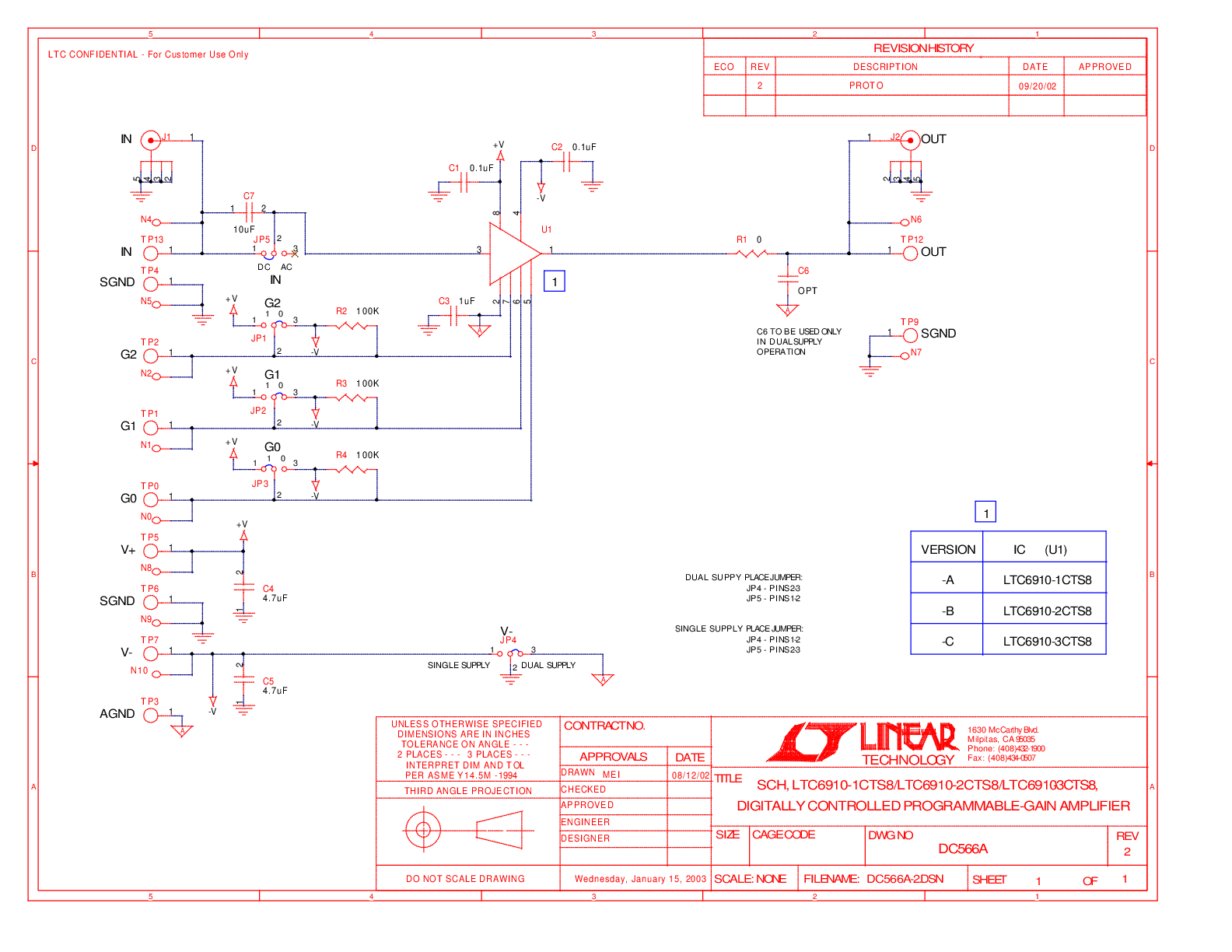

评估套件

评估套件 3

reference details image

DC566A-B

LTC6910-2CTS8 | 数控可编程增益放大器

reference details image

DC566A-A

LTC6910-1CTS8 | 数控可编程增益放大器

reference details image

DC566A-C

LTC6910-3CTS8 | 数控可编程增益放大器

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

参考电路

参考电路 1

Figure 1. CN0582 Simplified System Block Diagram

USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System

zoomopens a dialog

CN0582

USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System

CN0582

参考设计

tooltip Info:参考设计
USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System

特性和优点

  • 4-Channels of Analog Input
  • IEPE, 4-20mA Sensor Compatible
  • Frequency Generator Output
查看参考设计详情 external link
