概览

优势和特点

  • 高相对精度(INL):16位时最大±2 LSB
  • 低漂移2.5 V基准电压源:2 ppm/°C(典型值)
  • 小型封装:3mm × 3mm 16引脚LFCSP或16引脚TSSOP
  • 总不可调整误差(TUE):
  • 0.1% FSR(最大值)
  • 失调误差:1.5 mV(最大值)
  • 增益误差:0.1 % FSR(最大值)
  • 欲了解更多特性,请参考数据手册
AD5686R-EP支持防务和航空航天应用(AQEC标准)
  • 下载AD5686R-EP数据手册(pdf)
  • 温度范围: -55℃至+125℃
  • 受控制造基线
  • 一个装配/测试厂
  • 一个制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14335 DSCC图纸号

产品详情

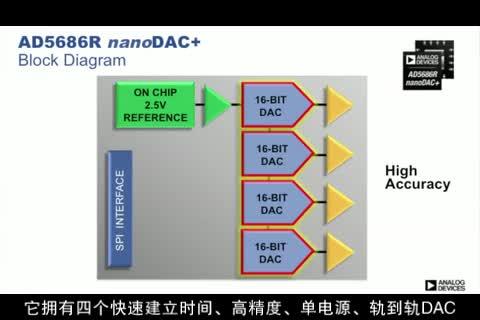

AD5686R nanoDAC+TM 是一款四通道、16位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/˚C内部基准电压源(默认开启)和一个增益选择引脚,提供2.5V(增益=1)或5V(增益=2)的满量程输出。

采用2.7 V至5.5 V单电源供电,通过设计保证单调性,FSR增益误差低于0.1%,失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5686R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中量程,直到执行一次有效的写操作为止。具有各通道独立省电特性,在省电模式下,器件在3 V时的功耗降至4 uA。

AD5686R采用多功能SPI接口,时钟速率最高达50 MHz,包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦

  1. 高相对精度:AD5686R(16位):±2LSB INL(最大值)
  2. 低漂移片内基准电压源:温度漂移:2.5 V时2 ppm/°C。
  3. 小型封装:3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用

  • 光收发器
  • 基站功率放大器
  • 过程控制(PLC I/O卡)
  • 工业自动化
  • 数据采集系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

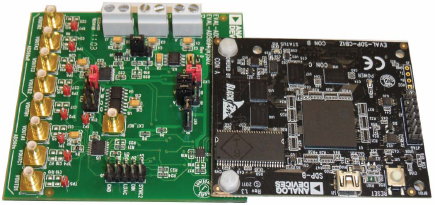

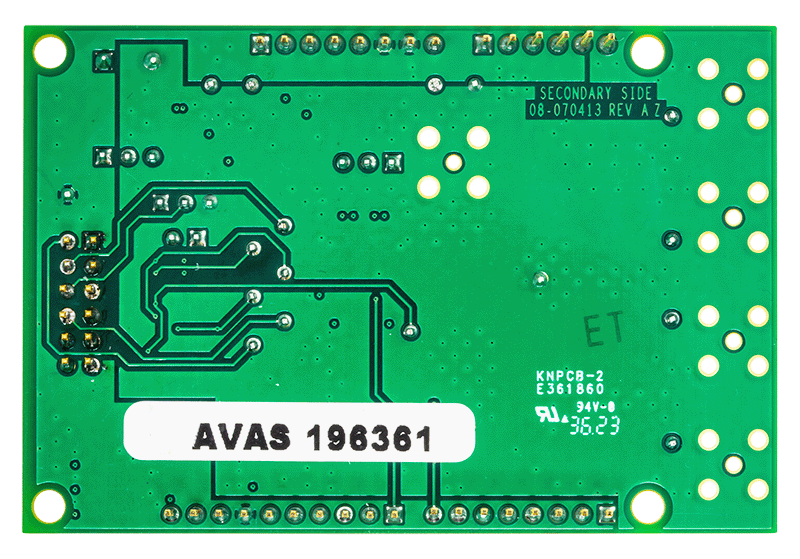

评估套件 (1)
