概览
优势和特点
- 高性能
高相对精度(INL)：±3 LSB（最大值，16位）
总非调整误差(TUE)：0.14% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.06% FSR（最大值）
低漂移2.5 V基准电压源：2 ppm/°C（典型值） - 宽工作范围
温度范围：−40°C至+125°C
电源电压：2.7 V至5.5 V
- 易于实现
用户可选增益：1或2（GAIN引脚）
1.8 V逻辑兼容性 - 带回读或菊花链的50 MHz SPI
- 20引脚TSSOP和LFCSP封装，符合RoHS标准
产品详情
AD5672R/AD5676R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)。内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5672R/AD5676R采用20引脚TSSOP和LFCSP封装，内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。AD5672R/AD5676R具有关断模式，此模式下的功耗典型值可降至1 µA。
产品聚焦
- 高相对精度(INL)。
AD5672R（12位）： ±0.1 LSB（最大值）
AD5676R（16位）： ±3 LSB（最大值） - 低漂移2.5 V片内基准电压源。
应用
- 光收发器
- 基站功率放大器
- 过程控制（可编程逻辑控制[PLC] I/O卡）
- 工业自动化
- 数据采集系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

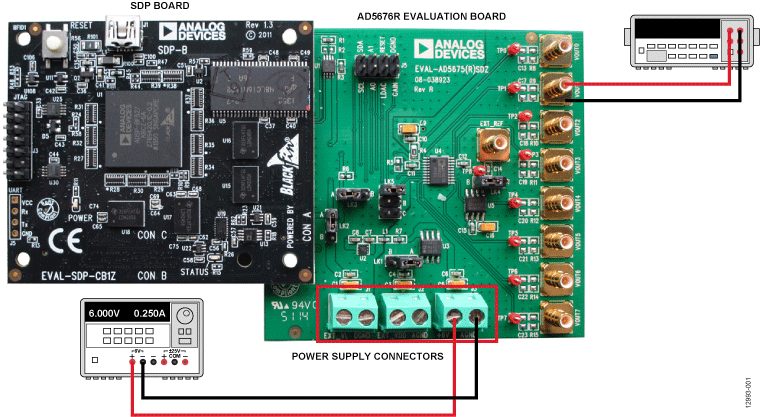

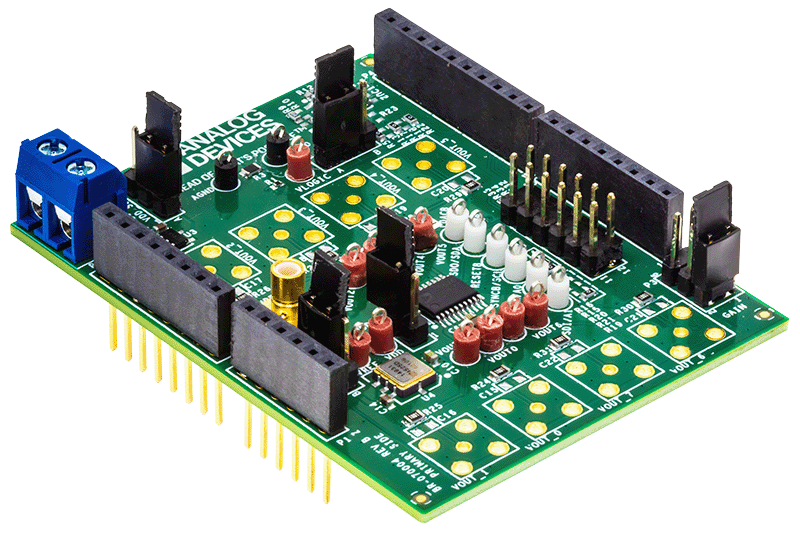

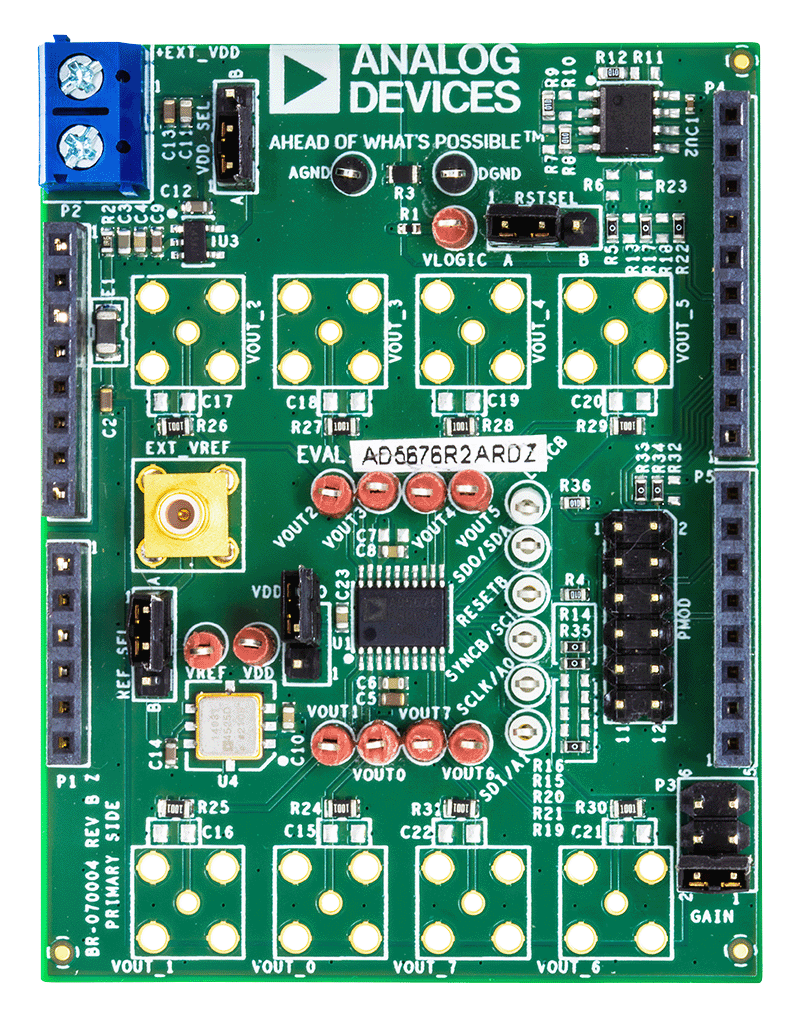

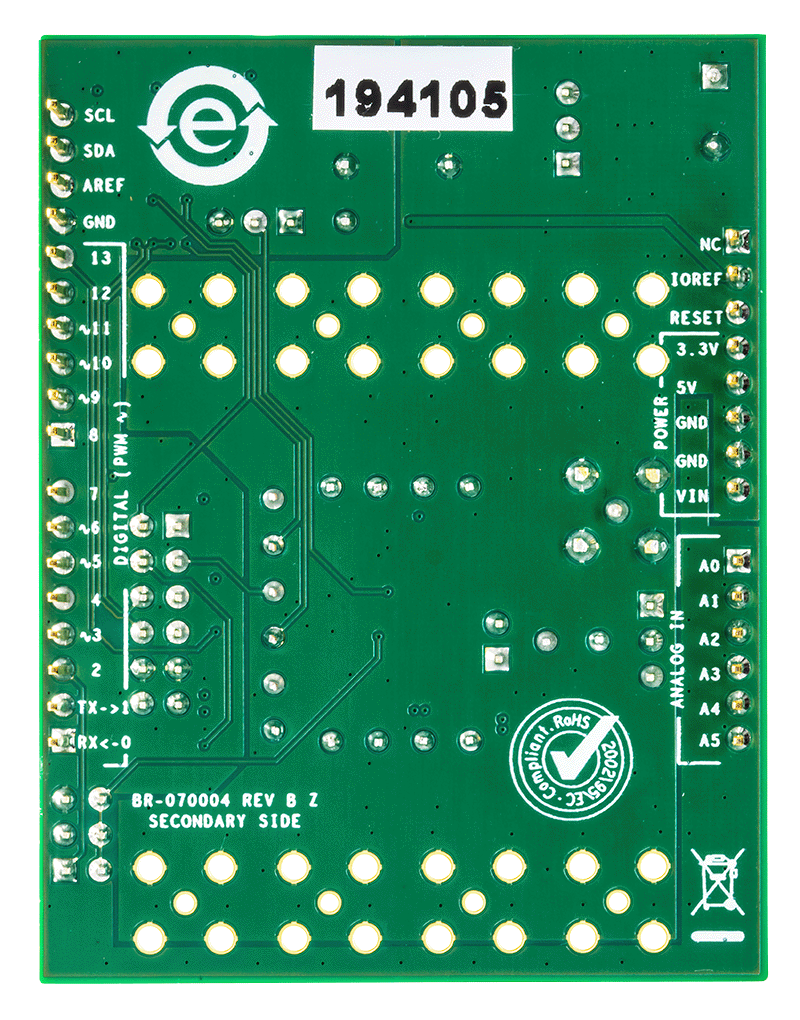

评估套件 (1)
参考资料
软件代码及系统需求
Mbed支持
WIKI
学习如何开始使用Mbed
Mbed是一种开源开发环境，可用于开发ARM微控制器。
工具及仿真模型
LTspice中提供以下器件型号：
AD5672R
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5672RBCPZ-REEL7 | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD5672RBCPZ-RL | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD5672RBRUZ | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| AD5672RBRUZ-REEL7 | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| Wafer Fabrication Data |
