概览
优势和特点
- 可配置的8通道ADC/DAC/GPIO
- 可配置为下列任意组合:
- 8个12位DAC通道
- 8个12位ADC通道
- 8个通用I/O引脚
- 可配置为下列任意组合:
- 集成温度传感器
- 16引脚TSSOP和LFCSP以及16引脚WLCSP封装
- I2C接口
产品详情
AD5593R集成8个可单独配置为DAC输出、ADC输入、数字输出或数字输入的I/O引脚。 I/O引脚配置为模拟输出时,由12位DAC驱动。 DAC输出范围为0 V至VREF,或0 V至2 x VREF。 I/O引脚配置为模拟输入时,通过模拟多路复用器连接至12位ADC。 ADC输入范围为0 V至VREF,或0 V至2 × VREF。 I/O引脚还可配置为通用数字输入或输出(GPIO)引脚。 通过I2C写/读操作访问GPIO寄存器,可置位或回读GPIO引脚状态。
AD5593R集成2.5V、20 ppm/°C基准电压源(默认关闭)和温度指示器(指示芯片温度)。 温度值回读为ADC读序列的一部分。
AD5593R采用16引脚TSSOP和LFCSP以及16焊球WLCSP封装,工作温度范围为-40°C至+105°C。
应用
- 控制与监测
- 通用模拟和数字I/O
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

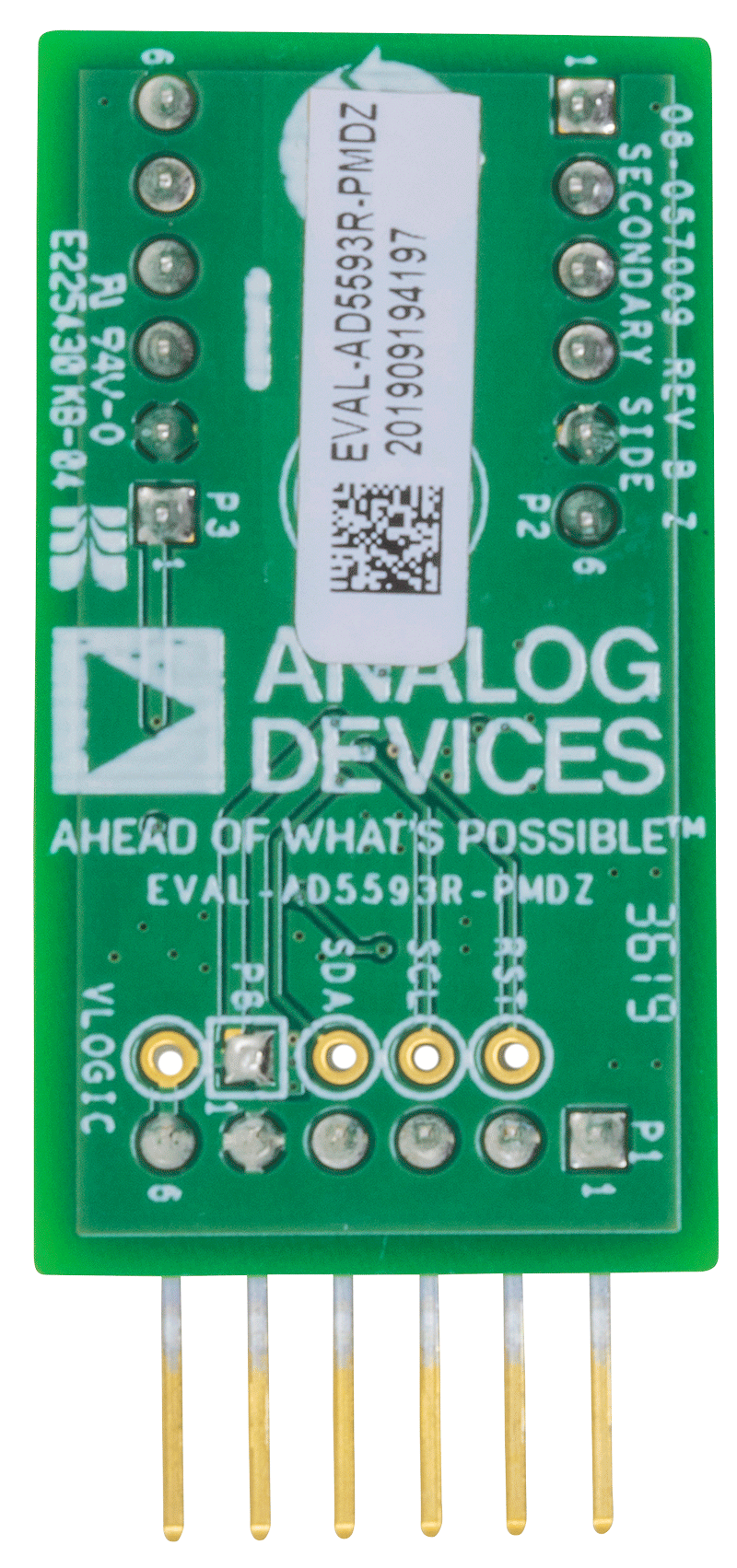

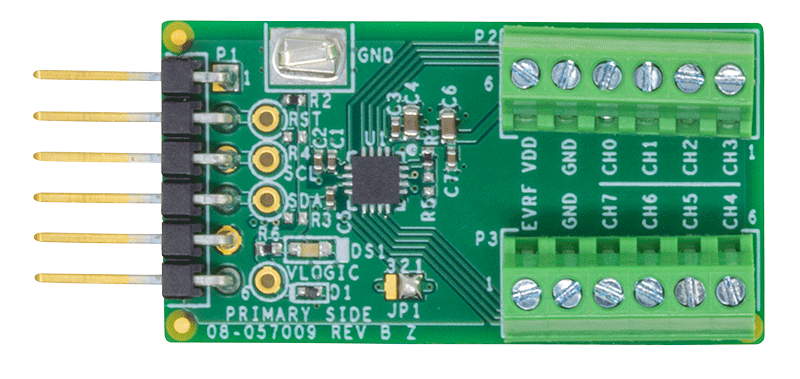

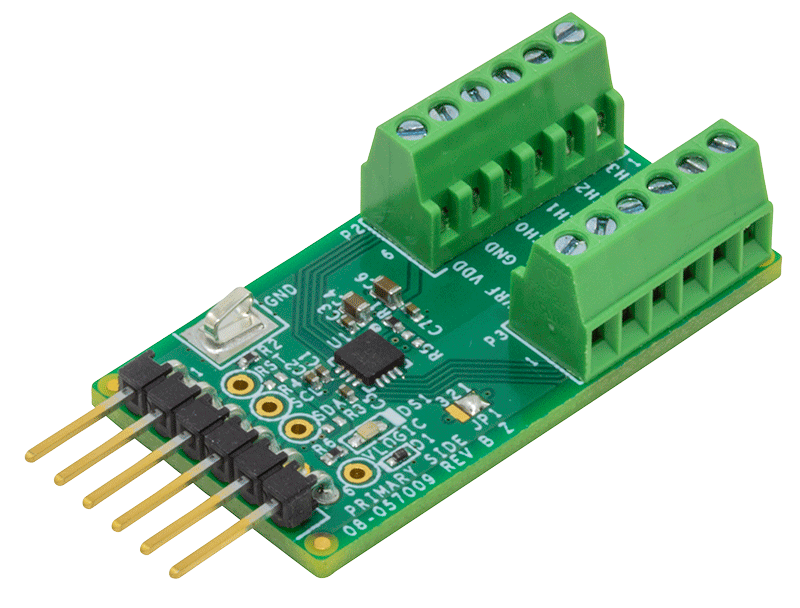

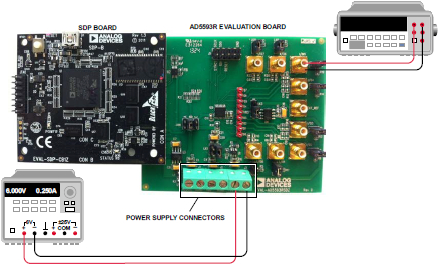

评估套件 (2)
参考资料
软件代码及系统需求
Mbed支持
学习如何开始使用Mbed
工具及仿真模型
IBIS模型
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
AD5593RBCBZ-RL7 | 材料声明 | 质量和可靠性 | 16-Ball WLCSP (1.96mm x 1.96mm) | |
AD5593RBCPZ-RL7 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm x 0.75mm) | |
AD5593RBRUZ | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
AD5593RBRUZ-RL7 | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
Wafer Fabrication Data |
