概览
优势和特点
- 超小型封装: 2 mm × 2 mm、8引脚LFCSP
- 高相对精度(INL):
16位时最大±2 LSB - 低漂移2.5 V基准电压源:
2 ppm/°C(典型值) - 可选输出电压范围:
2.5 V或5 V - 总不可调整误差(TUE): 0.06% FSR(最大值)
失调误差: ±1.5 mV(最大值)
增益误差: ±0.05% FSR(最大值)
- 低毛刺: 0.1 nV-sec
- 高驱动能力: 20 mA
- 低功耗: 功耗:12 mW (3.3 V)
- 独立逻辑电源:
1.8 V至5.5 V - 宽工作温度范围: -40℃至+105℃
- 鲁棒的4 kV HBM ESD保护
产品详情
AD5683R/AD5682R/AD5681R/AD5683均属于 nanoDAC+® 系列,分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。 除AD5683外均内置默认使能的2.5 V基准电压源,提供 2ppm/°C漂移。 输出范围可以通过编程设置为0 V至VREF 或 0 V 至 2 × VREF。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 提供2.00 mm x 2.00 m、8引脚LFCSP或10引脚MSOP封装。内置上电复位电路可确保DAC寄存器在上电时写入零电平,而内部输出缓冲器在正常模式中进行配置。 AD5683R/AD5682R/AD5681R/AD5683具有关断模式。在关断模式下,器件在5 V时的功耗通常降至2 nA(最大值),并提供软件可选的输出负载。
AD5683R/AD5682R/AD5681R/AD5683采用一个多功能三线式串行接口,该接口以最高50 MHz的时钟速率工作。 有些器件还包括异步 RESET 引脚和 VLOGIC 引脚选项,与1.8 V兼容。
产品特色
- 高相对精度(INL)。
AD5683R/AD5683(16位): ±2 LSB(最大值)。 - 低漂移2.5 V片内基准电压源。
典型温度系数为2 ppm/°C。
最大温度系数为5 ppm/°C。 - 两种封装选择。 2.00 mm × 2.00 mm、8引脚LFCSP。
10引脚MSOP封装。
- 过程控制
- 数据采集系统
- 数字增益和失调电压调整
- 可编程电压源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

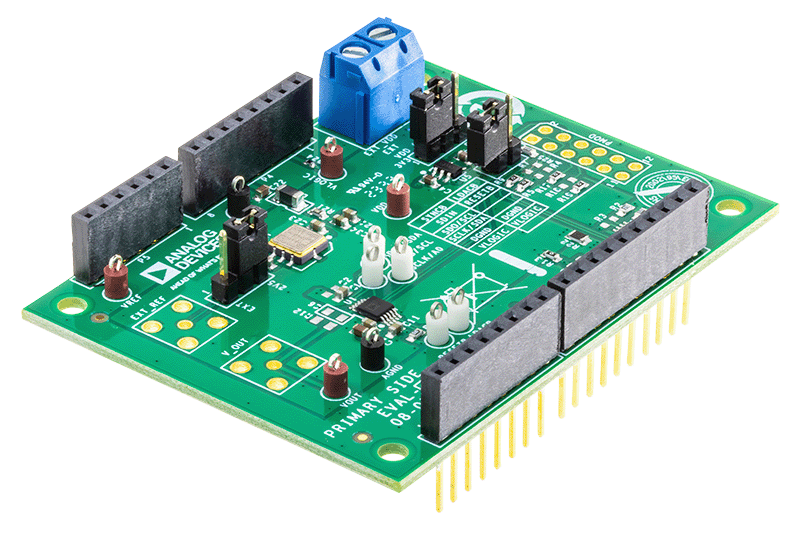

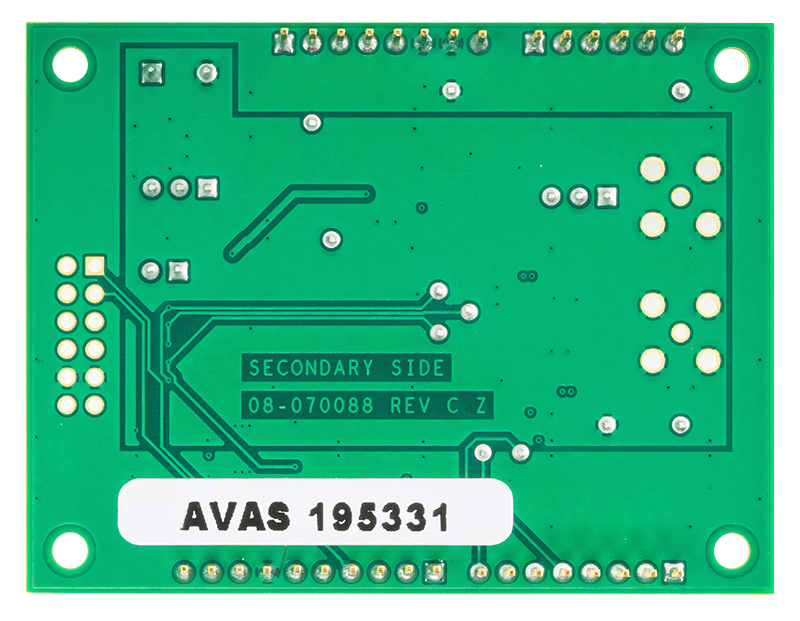

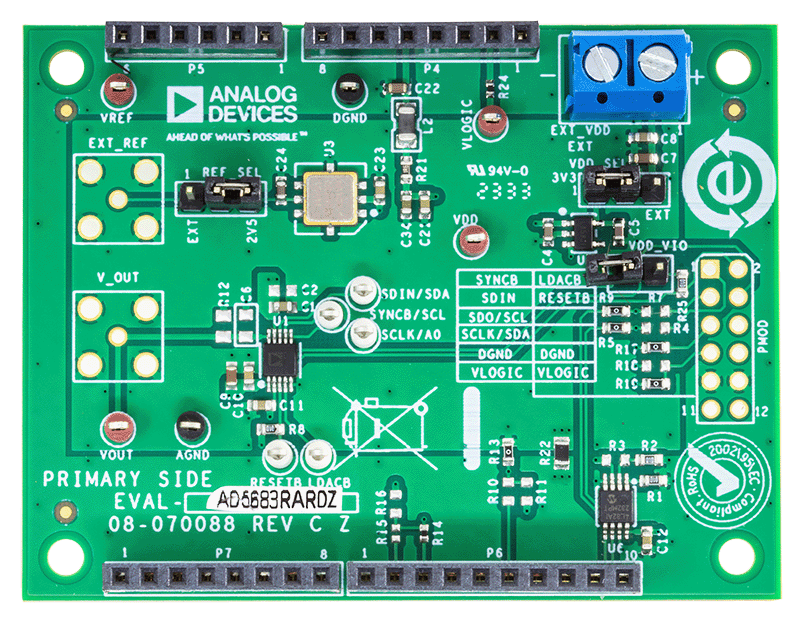

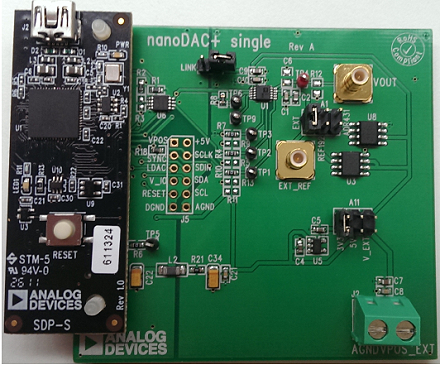

评估套件 (1)
文档
软件代码及系统需求
Mbed支持
WIKI
Learn how to get started with Mbed
Mbed is an open source, development environment for ARM microcontrollers.
工具及仿真模型

LTspice中提供以下器件型号:
AD5683R
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

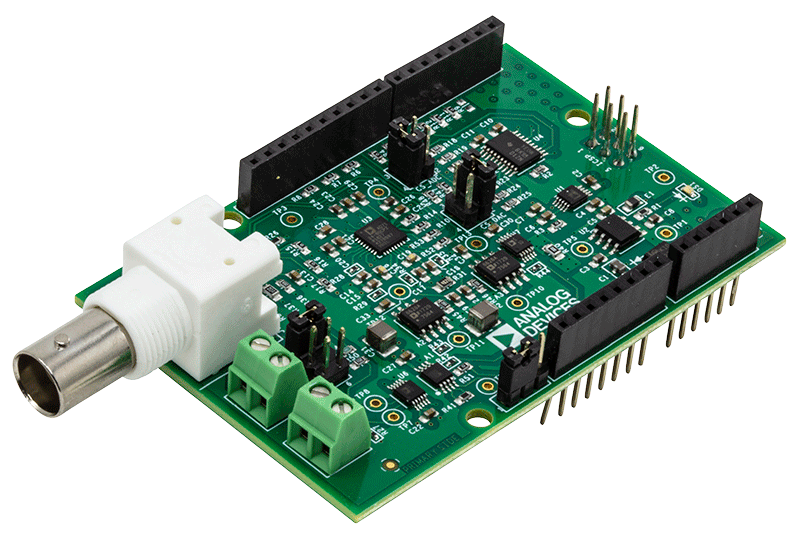

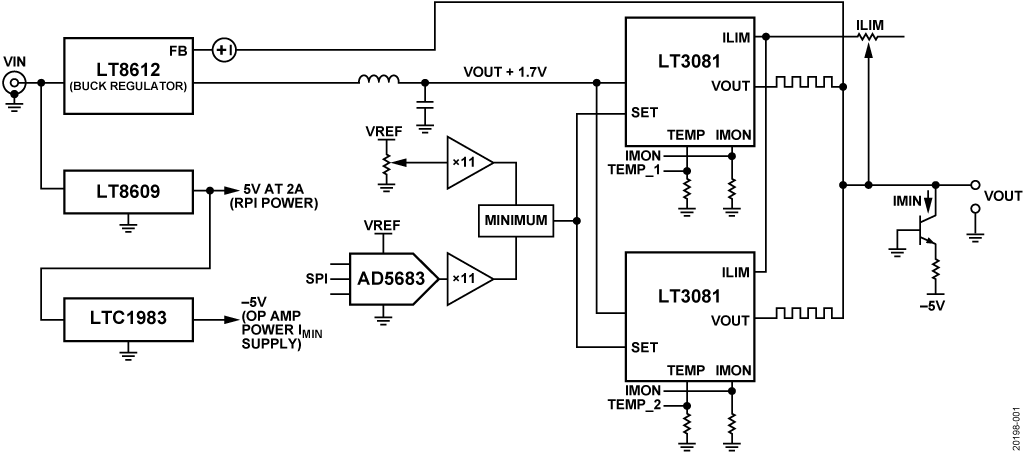

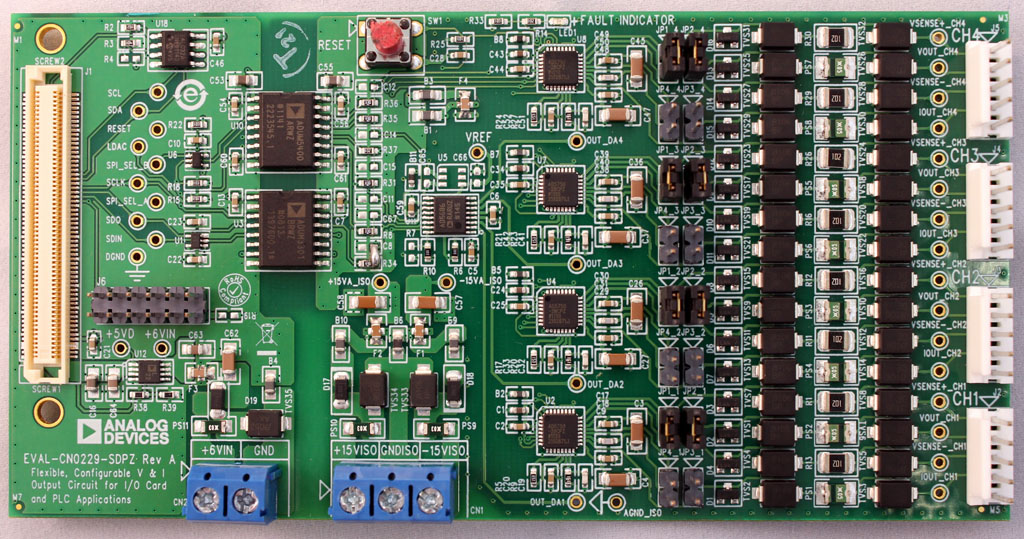

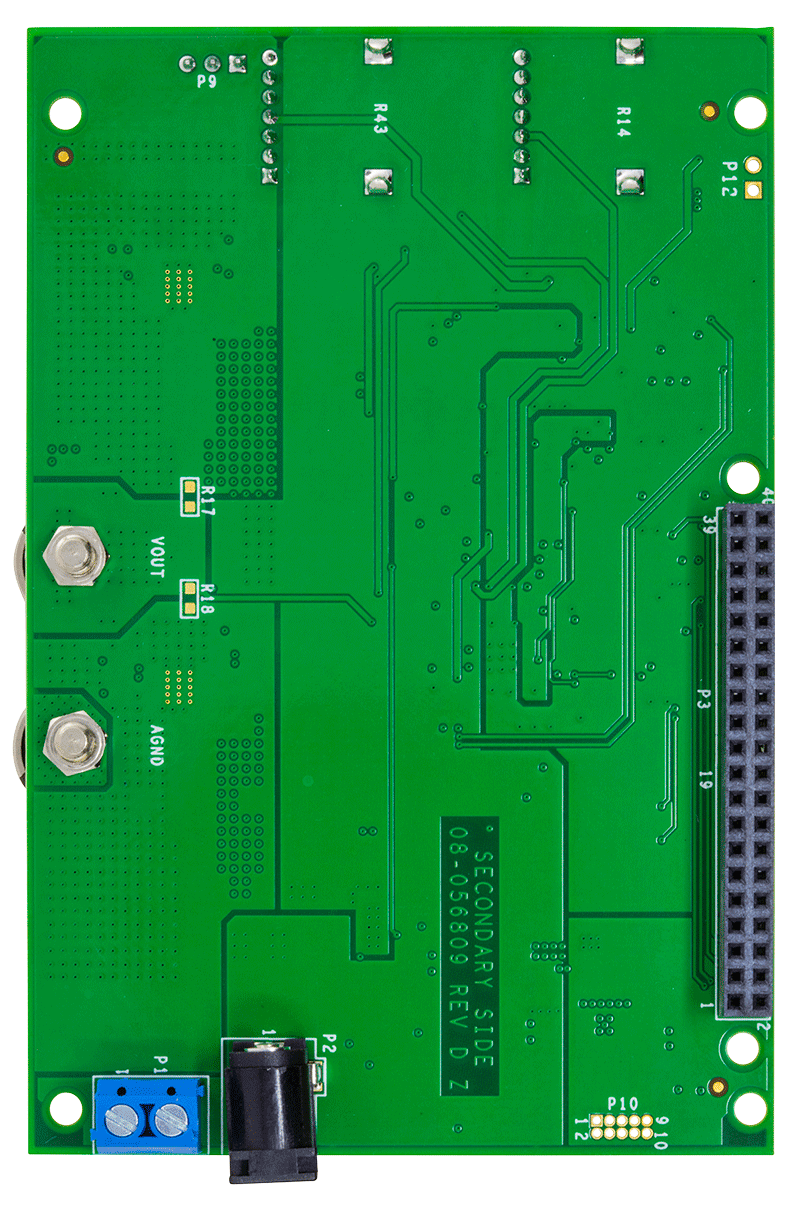

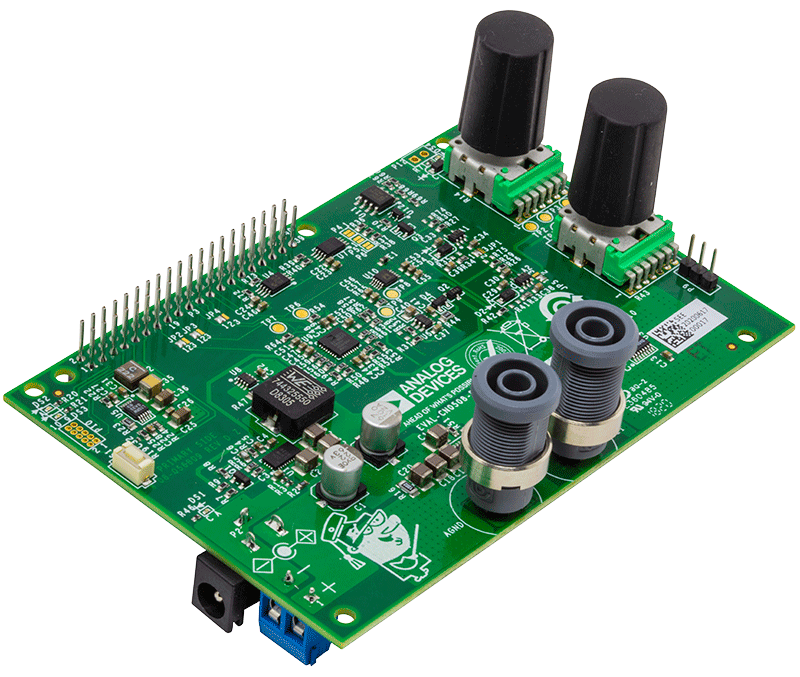

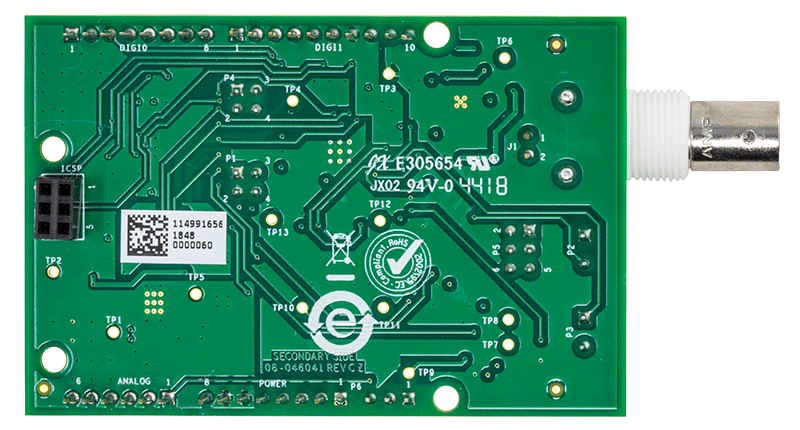

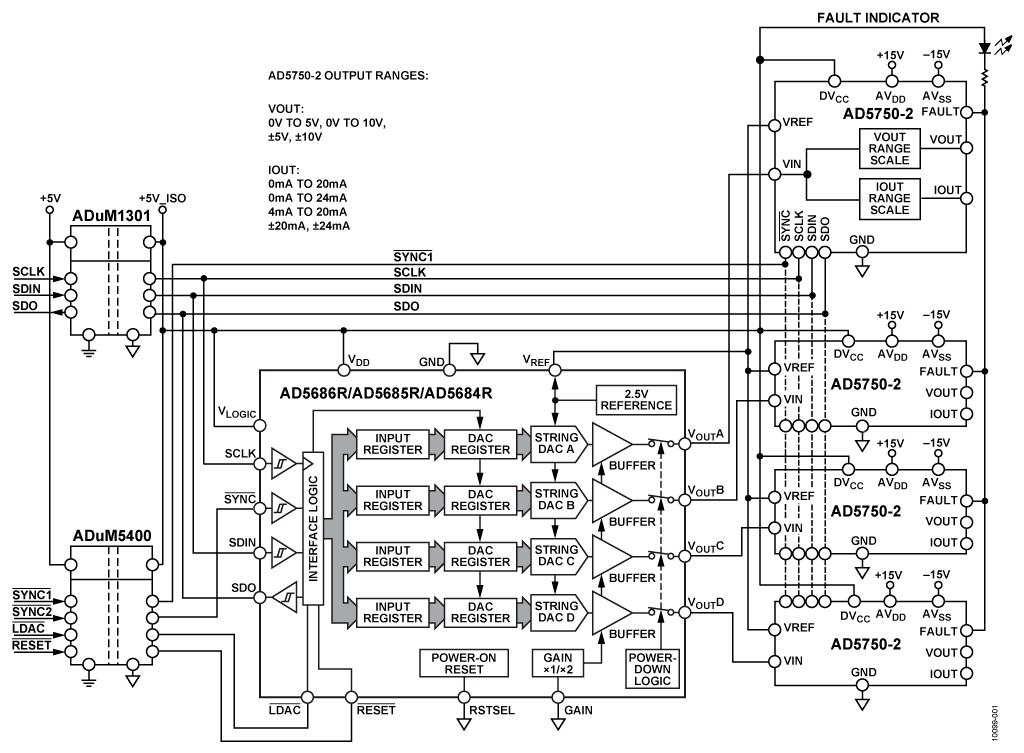

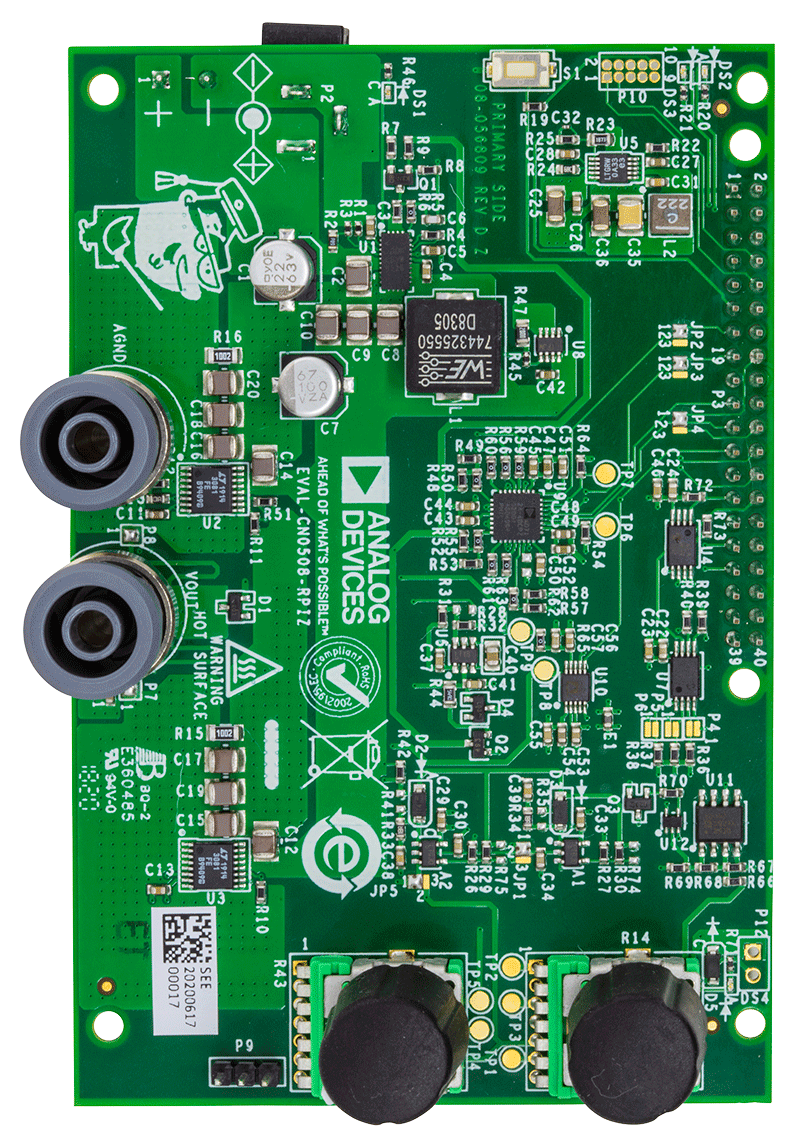

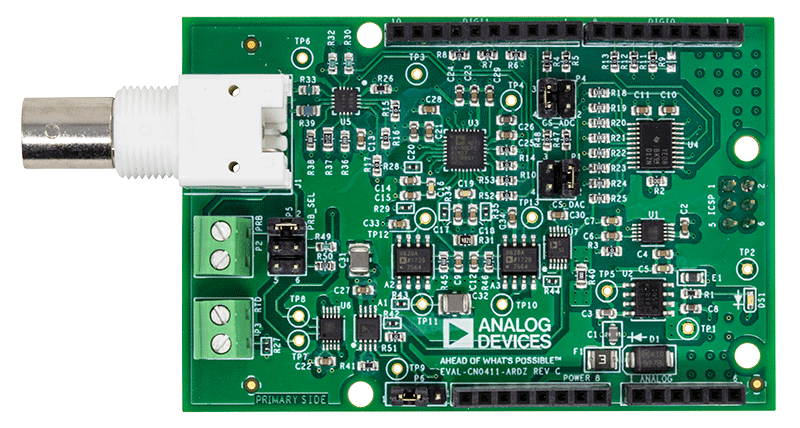

参考电路 (3)
