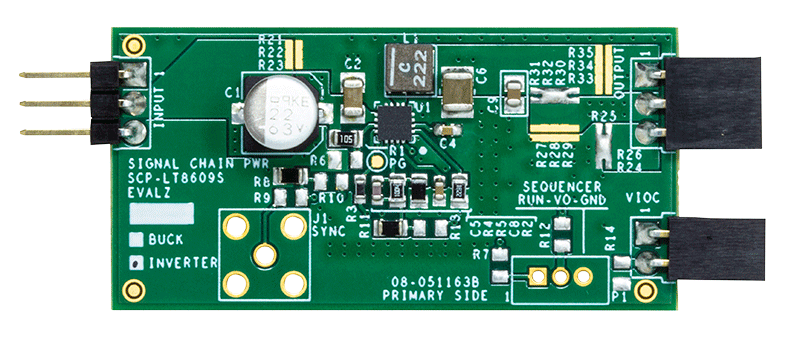

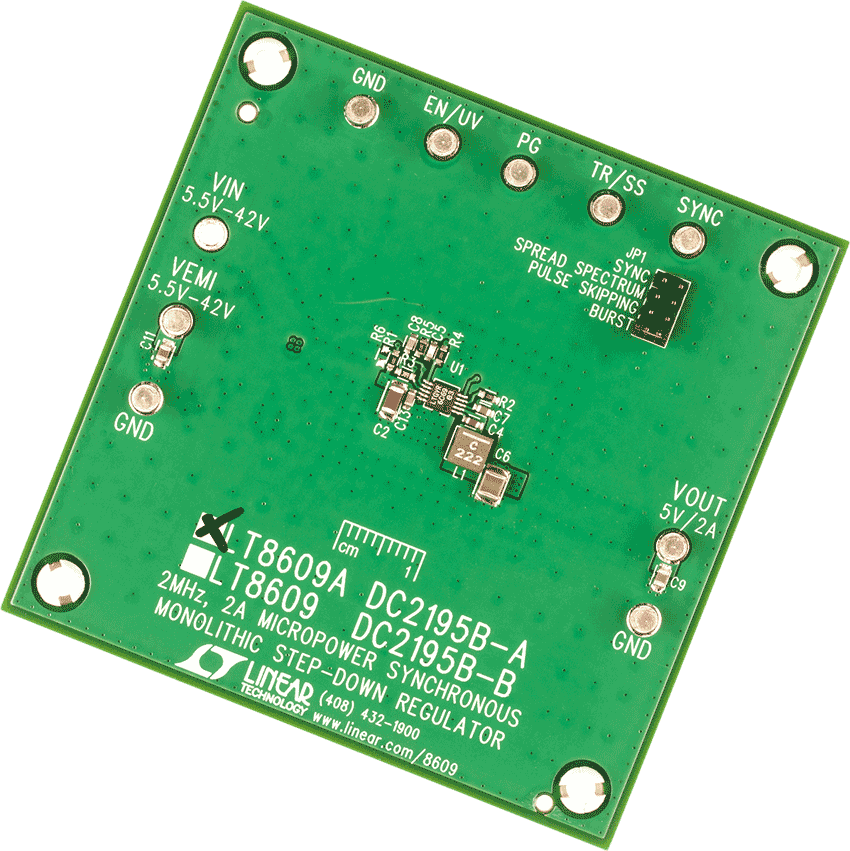

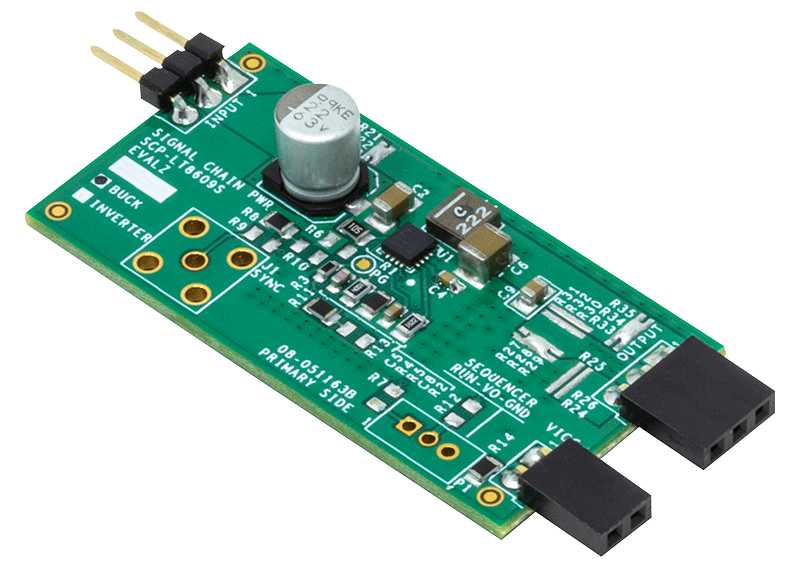

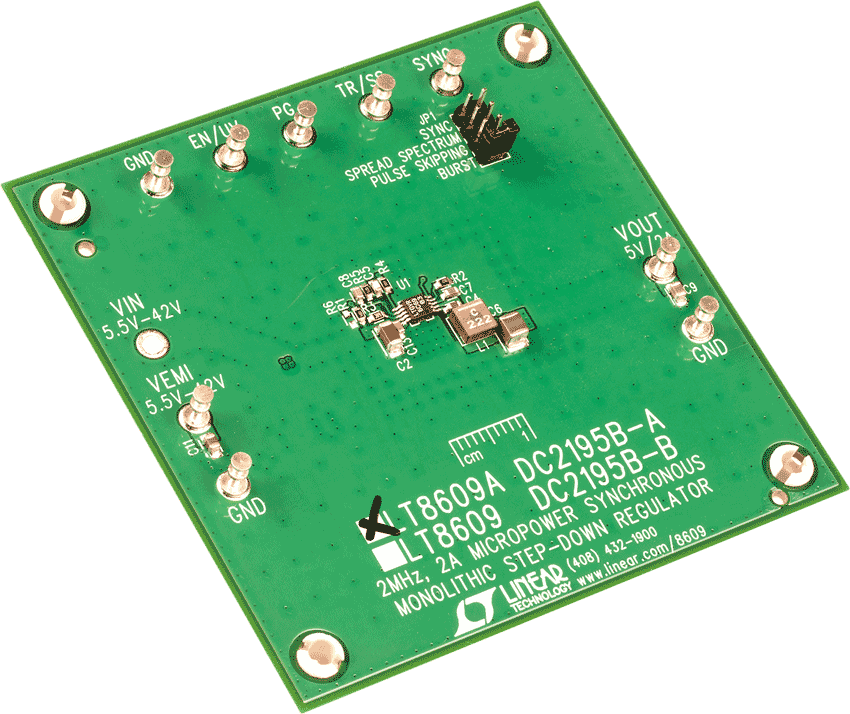

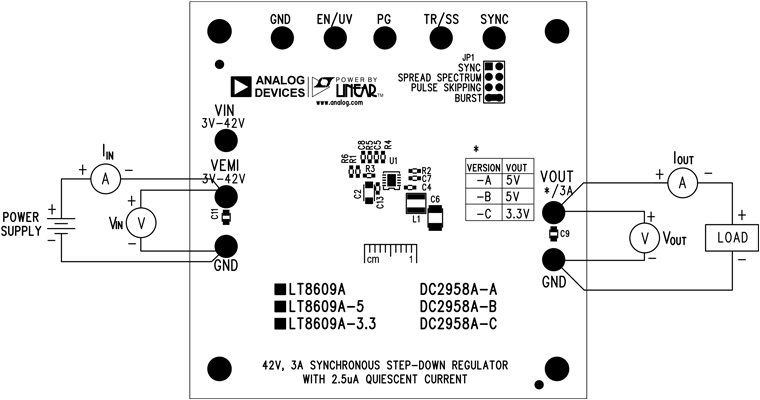

LT8609
LT8609A
LT8609B

具有 2.5µA 静态电流的 42V、3A 同步降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 80
特性
  • 宽输入电压范围:3.0V 至 42V
  • 超低静态电流突发模式®操作:
    • 将 12VIN 调节到 3.3VOUT 时 IQ 为 2.5µA
    • 输出纹波 < 10mVP-P
  • 高效 2MHz 同步操作:
    • 1A 时效率为 93%, 12VIN 可获得 5VOUT
  • 最大连续输出为 3A
  • 快速最短开关接通时间:45ns
  • LT8609A 提供固定的 3.3V 和 5V 输出
  • 可调并且可同步:200kHz 至 2.2MHz
  • 适用于低 EMI 的展频(SSFM)
  • 允许使用小型电感器
  • 低压差
  • 峰值电流模式操作
  • 精确的 1V 使能引脚阈值
  • 内部补偿
  • 输出软启动和追踪
  • 小型 10 引脚 MSOP 封装、16 引脚 MSOP 封装或 10 引脚 3mm × 3mm DFN 封装,带有侧面可湿润侧翼
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

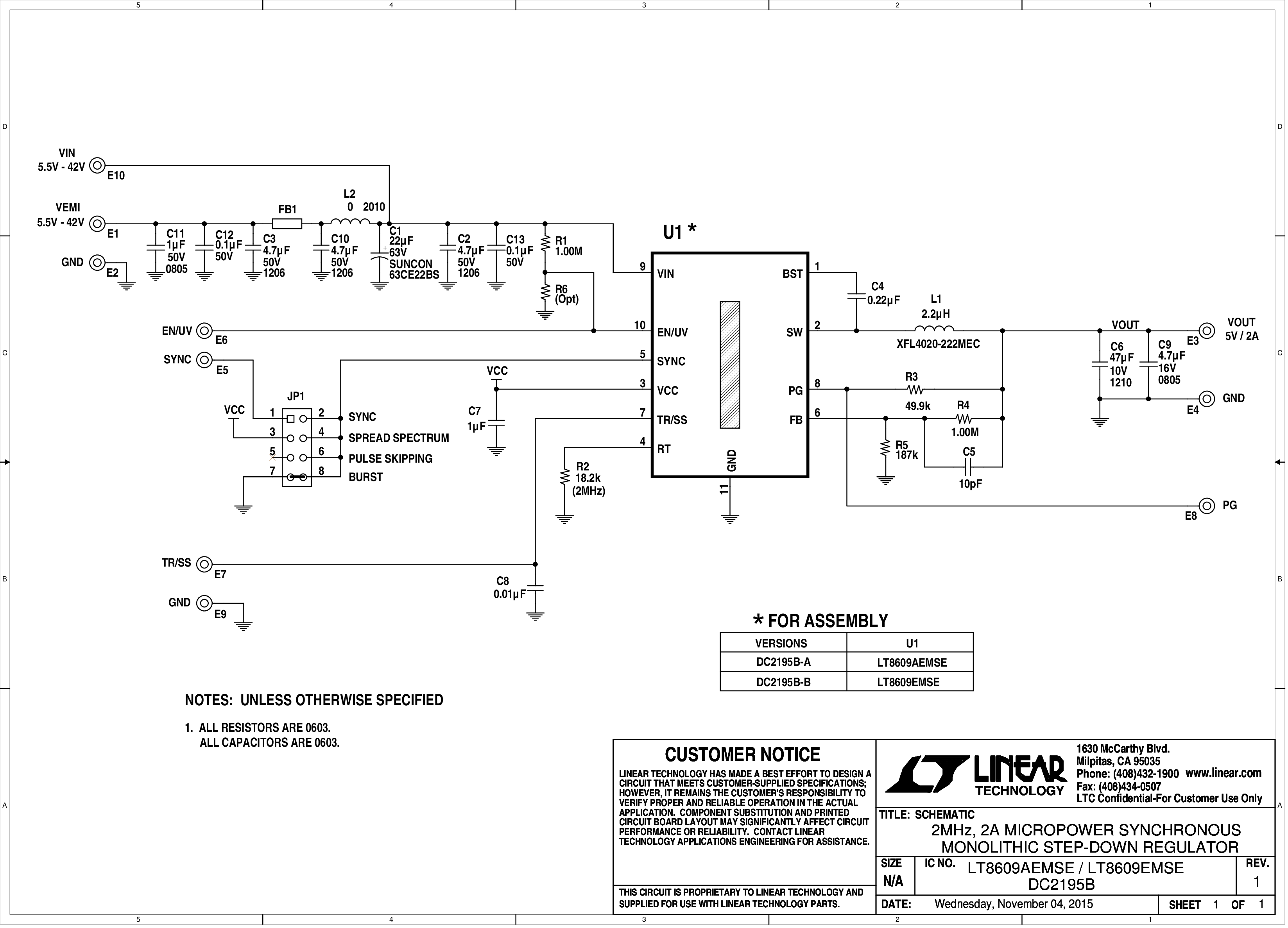

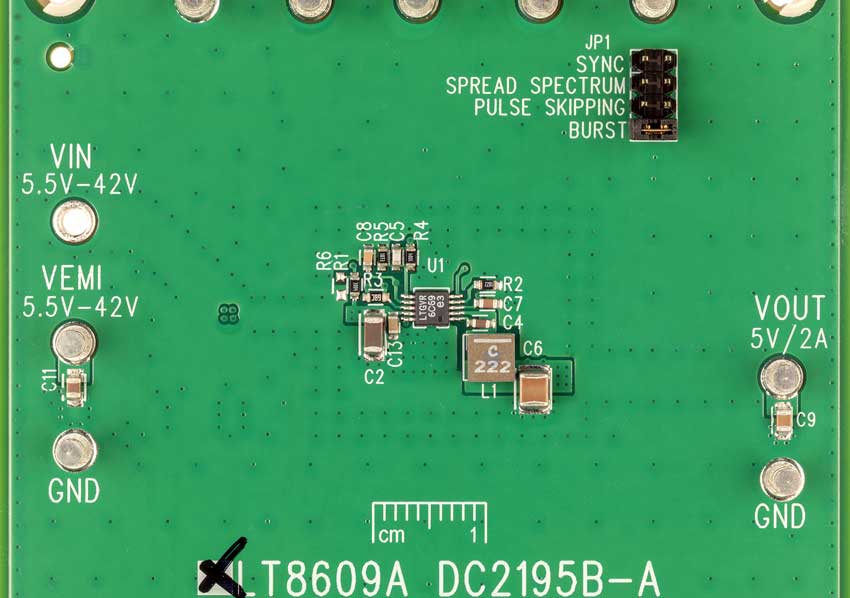

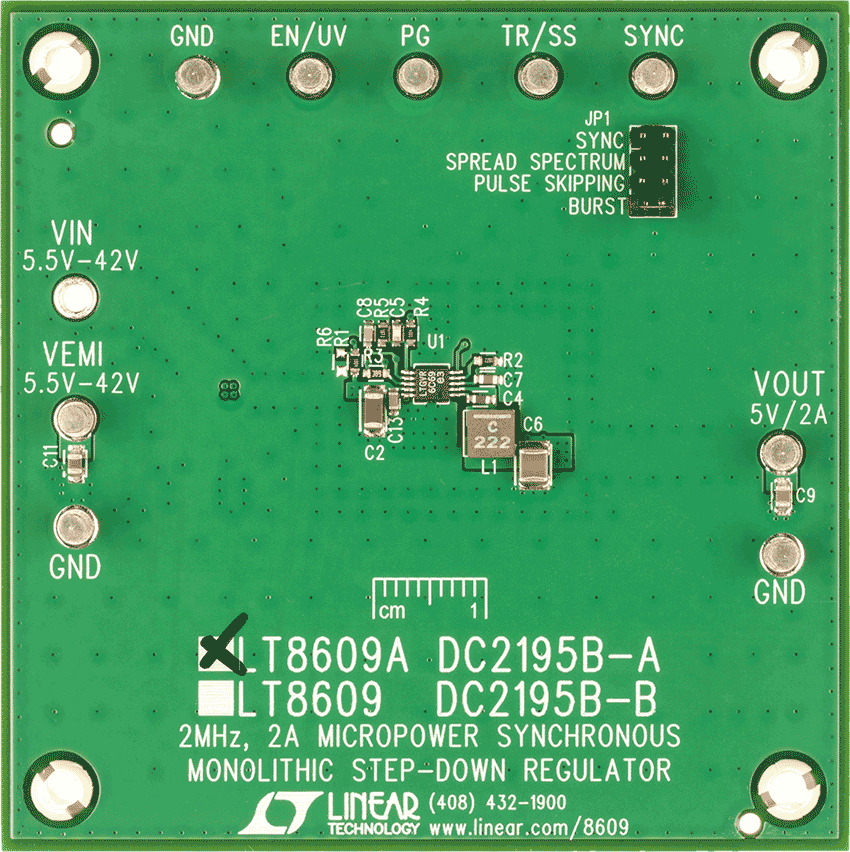

LT8609/LT8609A/LT8609B 是一款紧凑、高效且高速的同步单片降压型开关稳压器,当输出稳定在 5V 时,仅消耗 1.7µV 的非开关静态电流。LT8609/LT8609A/LT8609B 可以提供 3A 连续电流。突发模式操作可实现高效率、非常低的输出电流,同时保持输出纹波低于10mVP-P。SYNC 引脚允许与外部时钟同步,或在降低 EMI 操作中使用展频调制。具有峰值电流模式拓扑的内部补偿允许使用较小的电感器,从而实现快速瞬态响应和良好的环路稳定性。EN/UV 引脚具有准确的 1V 阈值,可用于编程 VIN UVLO 或关闭该部件。TR/SS 引脚上的电容器可在启动期间设置输出电压的斜率,而当可调 输出部件上的 VOUT 在 ±8.5% 之内,或可编程输出电压的 固定输出部件和故障情况 ±在7.5% 之内时,PG  会发出信号。 LT8609A 具有较慢的交换芯片终端,以降低 EMI 辐射。LT8609B 仅在脉冲跳跃模式下工作。

脉冲跳跃模式,突发模式操作 交换芯片终端速度
LT8609 均支持 快速
LT8609A 均支持 中等
LT8609B 脉冲跳跃 快速

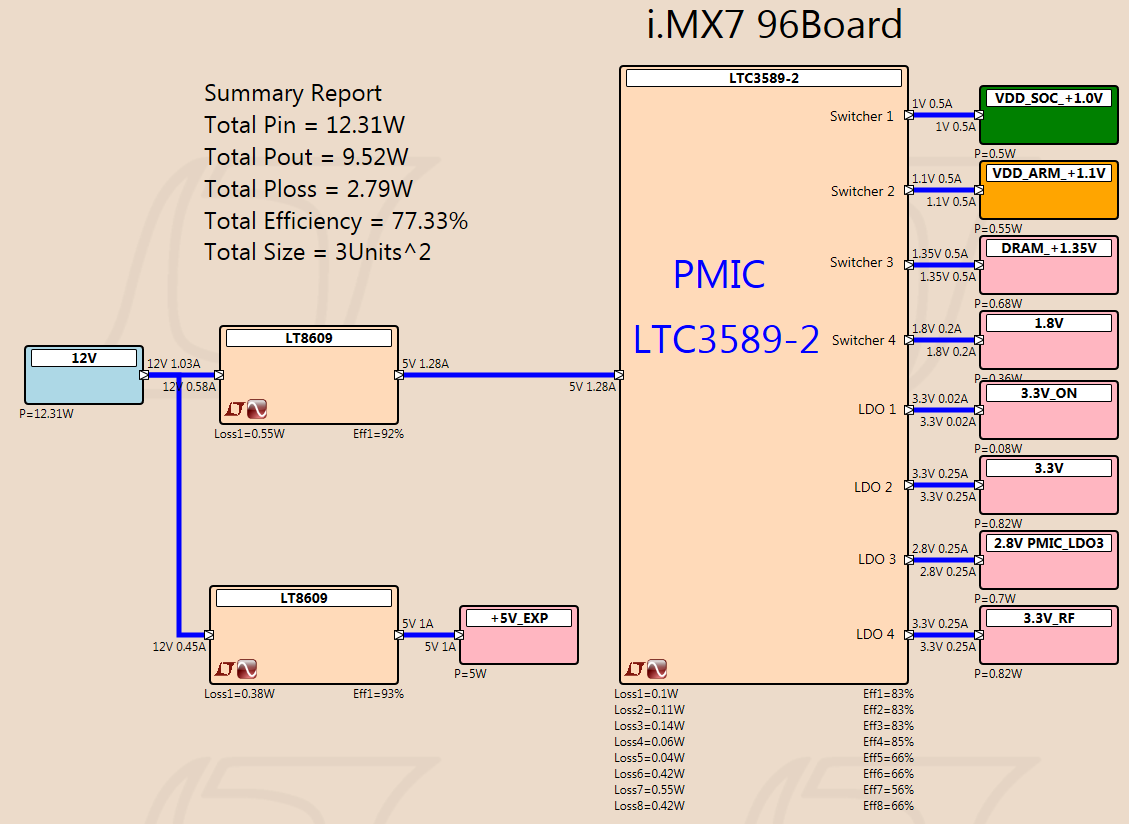

应用

  • GSM 收发器
  • 通用降压型转换器
  • 低 EMI 降压型
产品模型 80
