LTC1983: 100mA Regulated Charge-Pump Inverters in ThinSOT Data Sheet9/1/2016PDF229K
概览
优势和特点
- 固定的输出电压：–3V、–5V 或低噪声 VIN 至 –VIN 反相输出
- ±4% 输出电压准确度
- 低静态电流：25μA
- 100mA 输出电流能力
- 2.3V 至 5.5V 工作电压范围
- 内部 900kHz 振荡器
- “零电流” 停机模式
- 短路和过热保护
- 扁平 (仅高 1mm) ThinSOT™ 封装
产品详情

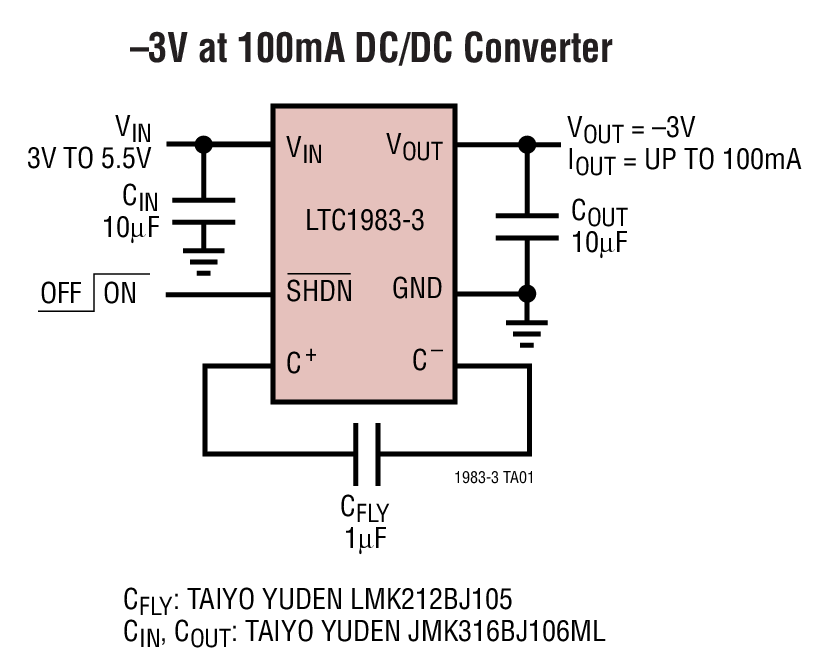

LTC®1983-3 和 LTC1983-5 是负输出充电泵 DC/DC 转换器，可产生负稳压输出。这些器件仅需要三个纤巧型外部电容器，并能提供高达 100mA 的输出电流。这两款器件可工作于开环模式 (产生一个 –VIN 电源) 或稳压输出模式，这取决于输入电源电压和输出电流。
LTC1983-3 / LTC1983-5 拥有许多适用于便携式应用的特性，包括非常低的静态电流 (典型值为 25μA) 和一种通过 SHDN 引脚进行设置的零电流停机模式。

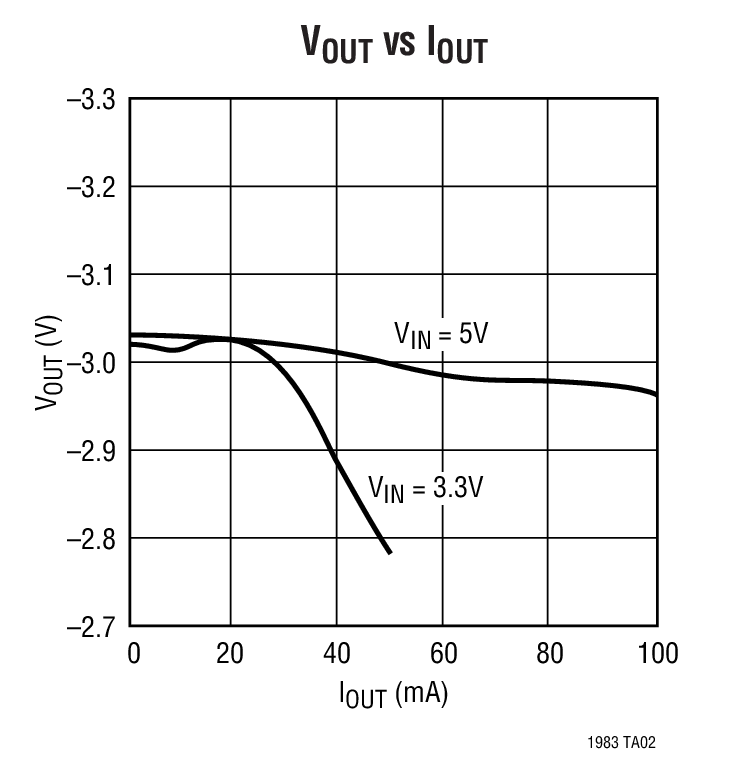

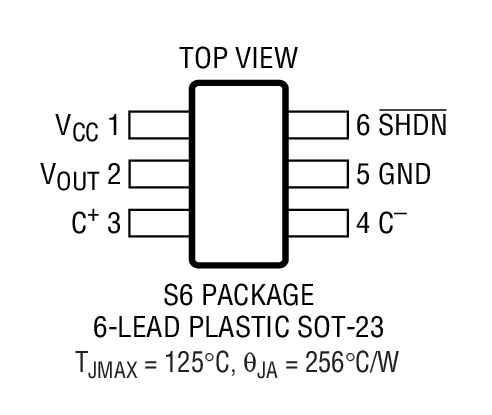

LTC1983-3 / LTC1983-5 具有过热和短路保护功能。这些器件采用 6 引脚扁平 (仅高 1mm) ThinSOT 封装。
Applications
- 在单电源系统产生 –3V
- 便携式设备
- LCD 偏置电源
- GaAs FET 偏置电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
