LTC3265

推荐新设计使用

具升压和负输出充电泵的低噪声双电源

产品模型
16
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 升压充电泵可产生 2·VIN_P (VIN_P 范围:4.5V 至 16V)
  • 负输出充电泵可产生 –VIN_N (VIN_N 范围:4.5V 至 32V)
  • 低噪声正 LDO 后置稳压器可提供高达 50mA
  • 低噪声负 LDO 后置稳压器可提供高达 50mA
  • 在突发模式 (Burst Mode®) 操作中具有 135μA 静态电流 (两个 LDO 稳压器均处于导通状态)
  • 50kHz 至 500kHz 可编程振荡器频率
  • 可在采用陶瓷电容器时保持稳定
  • 短路 / 热保护

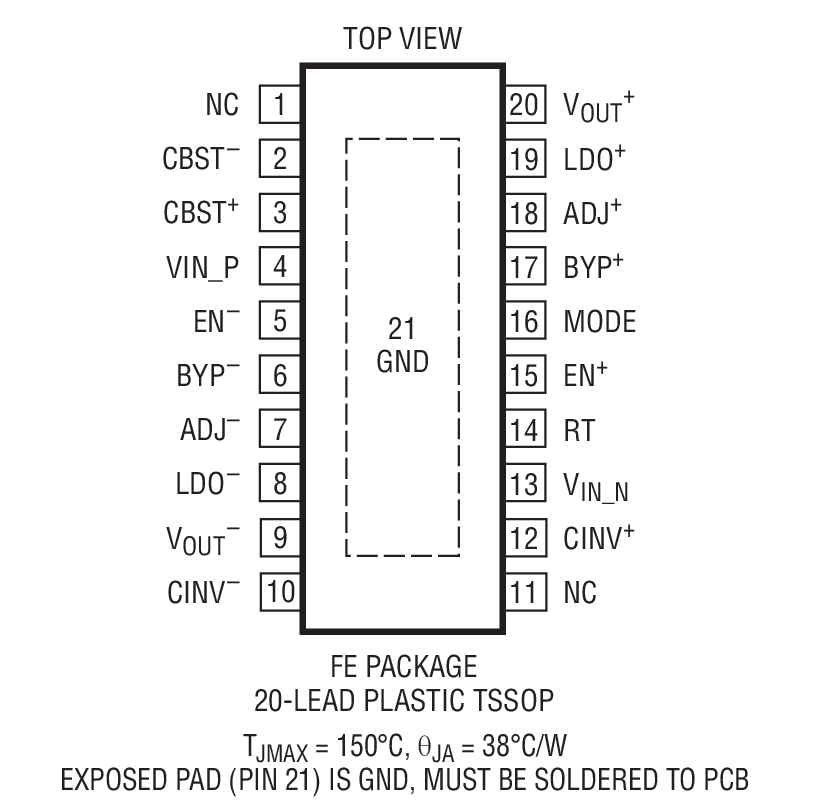

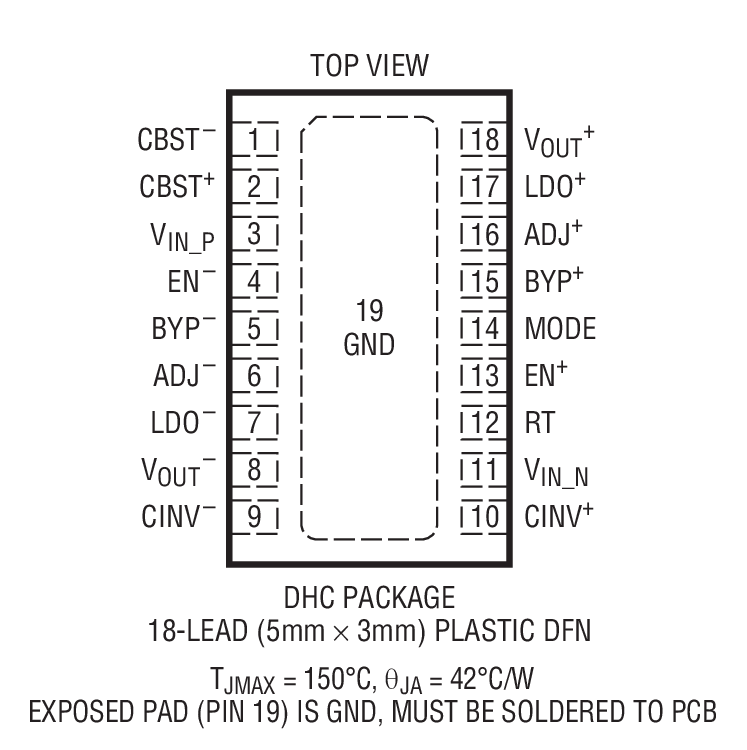

  • 扁平的 3mm x 5mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装

LTC3265
具升压和负输出充电泵的低噪声双电源

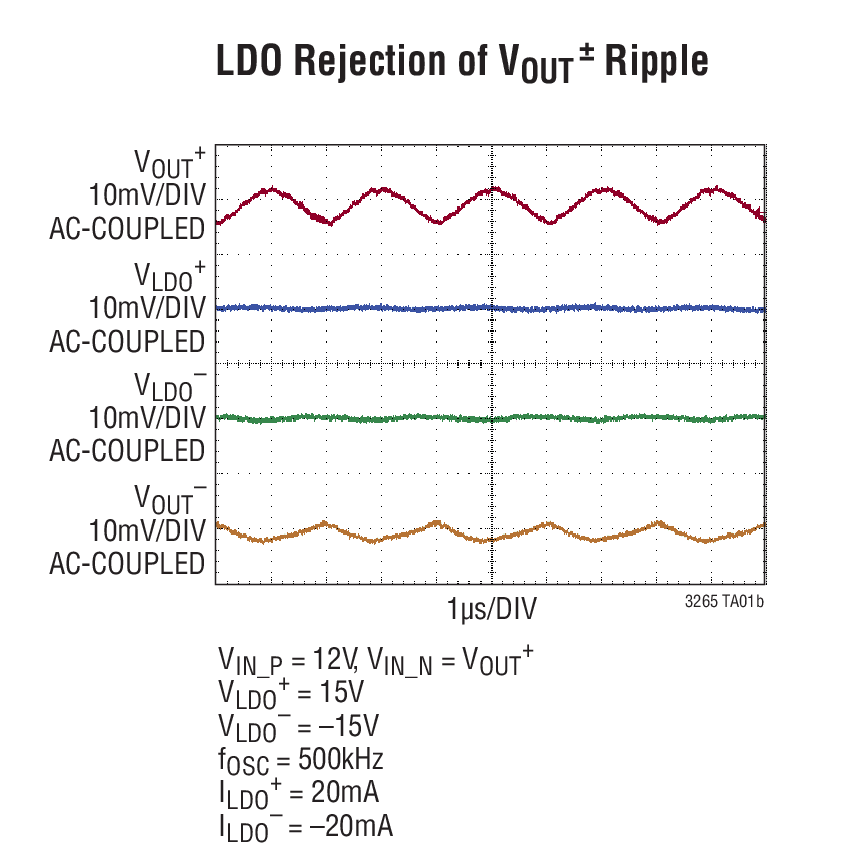

Low Noise ±15V Outputs from a Single 12V Input LDO Rejection of VOUT ± Ripple Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

硬件生态系统

部分模型 产品周期 描述
内部电源开关升压稳压器 1
LT3095 量产 双通道低噪声偏置发生器
正线性稳压器(LDO) 1
LT3032 推荐新设计使用 双通道、150mA、正 / 负、低噪声、低压差线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

LTspice 1


LTspice中提供以下器件型号:

  • LTC3265
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
AD-ACEVSE22KWZ-KIT

AD-ACEVSE22KWZ-KIT

特性和优点

  • Metrology subsystem plus selected other features of a level 2, 7kW to 22kW electric vehicle supply equipment (EVSE)
  • Full-featured board for ADE9112, ADE9113, and ADE9178
  • Rated up to three phase, 240V RMS line to neutral voltage
  • Rated up to 32A current measurement with on-board shunts
  • Supports up to 22kW combined power transfer to load
  • Features MAX32672 low power, secure microcontroller
  • Supports LCD display for energy and state updates
  • Supports MODBUS™ protocol over RS-485 communication interface
  • Supports Protobuf™ messages to communicate with EVerest open source software (OSS)
  • IEC61851-compatible state machine implementation

产品详情

The AD-ACEVSE22KWZ-KIT is a reference design for the metrology subsystem plus selected other features of a level 2, 7 kW to 22 kW AC electric vehicle supply equipment (EVSE). It includes the ADE9113 isolated Σ-Δ analog-to-digital converter (ADC) coupled with the ADE9178 metrology DSP to accurately measure energy delivered to an electric vehicle (EV). It includes the MAX32672 ultralow- power ARM® Cortex®-M4 processor, a cost-effective, highly integrated, and highly reliable 32-bit microcontroller to accumulate energy measurements and securely send it to a host for display. A charge control state machine is run on the microcontroller to transition through different charge states when a charging plug is inserted into an electric vehicle. The kit includes a flexible printed circuit (FPC) connector and LCD to read the energy measurements and state transitions during a charging cycle. The power input/output, control pilot (CP), and proximity pilot (PP) signals are exposed on connectors at the edge of the board. The energy delivered to the EV is measured as a voltage drop across shunts and a resistor ladder network, which makes it easy to set up the boards in the field.

eval board
DC2235A

LTC3265演示板 |具有后置稳压器LDO的双电源升压/反相电荷泵,4.5V ≤ VIN ≤ 16V,VOUT =±5V/±15V/±24V (50mA)

产品详情

演示电路2235A内置LTC3265EDHC,具有升压和反相电荷泵,每个电荷泵都带有一个低噪声LDO后置稳压器。LTC3265的升压电荷泵输入电压范围为4.5V至16V,反相电荷泵输入电压范围为4.5V至32V。该演示板为每个极性提供5V、15V和24V的可选LDO±输出设置幅度。该演示板还允许在低功耗突发工作模式(Burst Mode®)或低噪声恒定频率工作模式之间选择,此外还可选择500kHz、200kHz和50kHz的工作频率。

eval board
AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

特性和优点

  • 兼容 FMC 的外形规格
  • 可使用外部电源通过 FMC 连接器供电
  • 提供电平转换和各种电源值
  • 与 RaspberryPi X-MW 控制器兼容

产品详情

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板,外形规格与 FMC 兼容。它由 FMC 连接器供电,而对于需要更高负载电流的应用,可以添加外部电源。在这种情况下,将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压,可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

  • RF 和微波设计
  • 电压电平转换
  • 通用软件无线电
  • 雷达系统
  • 点对点通信系统
  • 多输入/多输出 (MIMO) 无线电
  • 自动测试设备

AD-ACEVSE22KWZ-KIT
AD-ACEVSE22KWZ-KIT
AD ACEVSE22KWZ-KIT Board Photo Angle View AD ACEVSE22KWZ-KIT Board Photo Top View AD ACEVSE22KWZ-KIT Board Photo Bottom View
DC2235A
LTC3265演示板 |具有后置稳压器LDO的双电源升压/反相电荷泵,4.5V ≤ VIN ≤ 16V,VOUT =±5V/±15V/±24V (50mA)
DC2235A Demo Board DC2235A Demo Board DC2235A Demo Board DC2235A Demo Board DC2235A - Schematic
AD-FMCXMWBR1-EBZ
兼容 FMC X-Microwave 的电平转换器和电源套件
AD-FMCXMWBR1-EBZ FMC X-Microwave Protoplate Board AD-FMCXMWBR1-EBZ-KIT
