LT3032

双通道、150mA、正 / 负、低噪声、低压差线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 30
特性
  • 低噪声:20μVRMS (正) 和 30μVRMS (负)
  • 低静态电流:每通道 30μA
  • 宽输入电压范围:±2.3V 至 ±20V
  • 输出电流:±150mA
  • 低停机电流:总值 <3μA (典型值)
  • 低压差电压:每通道 300mV
  • 固定输出电压: ±3.3V、±5V、±12V 和 ±15V
  • 可调输出从 ±1.22V 至 ±20V
  • 无需保护二极管
  • 采用 2.2μF 输出电容器可稳定
  • 采用陶瓷电容器、钽电容器或铝电容器可稳定
  • 可在反向输出电压条件下起动
  • 电流限制和热限制
  • 扁平 14 引脚 4mm x 3mm x 0.75mm DFN 封装

更多细节
show more Icon

LT®3032 是一款双通道、低噪声、正和负低压差电压线性稳压器。每个稳压器可提供高达 150mA 电流和一个 300mV 的典型压差电压。每个稳压器的静态电流很低 (工作时为 30μA,而在停机模式则为 <3μA),并在压差条件下处于良好受控状态,从而使其成为电池供电型电路的较佳选择。

LT3032 另一个重要的特点是低输出噪声。给每个稳压器增设一个外部 10nF 旁路电容器,可以将输出噪声降低至 20μVRMS / 30μVRMS (在 10Hz 至 100kHz 的带宽内)。LT3032 能够在采用 2.2μF (最小值) 输出电容器时保持稳定。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

这些稳压器可提供低至 ±1.22V 基准电压的可调输出,或固定输出在 ±3.3V、±5V、±12V 和 ±15V 。内部保护电路包括反向输出保护、电流限制和热限制。

LT3032 采用一种独特的扁平 14 引脚 4mm x 3mm x 0.75mm DFN 封装,该封装具有用于每个稳压器的裸露背部衬垫,因而实现了优质的热性能。


应用

  • 电池供电型仪器
  • 双极电源
  • 低噪声电源

产品模型 30

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3032EDE#PBF
  • HTML
  • HTML
LT3032EDE#TRPBF
  • HTML
  • HTML
LT3032EDE-12#PBF
  • HTML
  • HTML
LT3032EDE-12#TRPBF
  • HTML
  • HTML
LT3032EDE-15#PBF
  • HTML
  • HTML
LT3032EDE-15#TRPBF
  • HTML
  • HTML
LT3032EDE-3.3#PBF
  • HTML
  • HTML
LT3032EDE-3.3#TRPBF
  • HTML
  • HTML
LT3032EDE-5#PBF
  • HTML
  • HTML
LT3032EDE-5#TRPBF
  • HTML
  • HTML
LT3032IDE#PBF
  • HTML
  • HTML
LT3032IDE#TRPBF
  • HTML
  • HTML
LT3032IDE-12#PBF
  • HTML
  • HTML
LT3032IDE-12#TRPBF
  • HTML
  • HTML
LT3032IDE-15#PBF
  • HTML
  • HTML
LT3032IDE-15#TRPBF
  • HTML
  • HTML
LT3032IDE-3.3#PBF
  • HTML
  • HTML
LT3032IDE-3.3#TRPBF
  • HTML
  • HTML
LT3032IDE-5#PBF
  • HTML
  • HTML
LT3032IDE-5#TRPBF
  • HTML
  • HTML
LT3032MPDE#PBF
  • HTML
  • HTML
LT3032MPDE#TRPBF
  • HTML
  • HTML
LT3032MPDE-12#PBF
  • HTML
  • HTML
LT3032MPDE-12#TRPBF
  • HTML
  • HTML
LT3032MPDE-15#PBF
  • HTML
  • HTML
LT3032MPDE-15#TRPBF
  • HTML
  • HTML
LT3032MPDE-3.3#PBF
  • HTML
  • HTML
LT3032MPDE-3.3#TRPBF
  • HTML
  • HTML
LT3032MPDE-5#PBF
  • HTML
  • HTML
LT3032MPDE-5#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

EVAL-ADMX1002

低失真信号发生器测量模块

zoom

EVAL-ADMX1002

低失真信号发生器测量模块

低失真信号发生器测量模块

特性和优点

  • 低失真、高分辨率源
    • DC至40kHz
    • 专有数字预失真(DPD)算法
    • –130dBc THD(1kHz,典型值)
    • 集成片上模式存储器的任意波形发生器(AWG)
    • 差分(平衡)输出高达3.6VRMS
  • 多个存储波形之间的快速模式切换
  • 小尺寸(60mm x 40mm)
  • 低功耗、1W(典型值、静态)
  • 用于集成到测试与测量系统中的SPI接口

产品详情

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法,该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸,可轻松嵌入到测试系统,或用于工作台进行测量和特性表征。

应用

  • 高端音频测试
  • 模数转换器特性表征和测试
  • 传感器测试
  • 频率响应和网络分析
  • ATE
reference details image

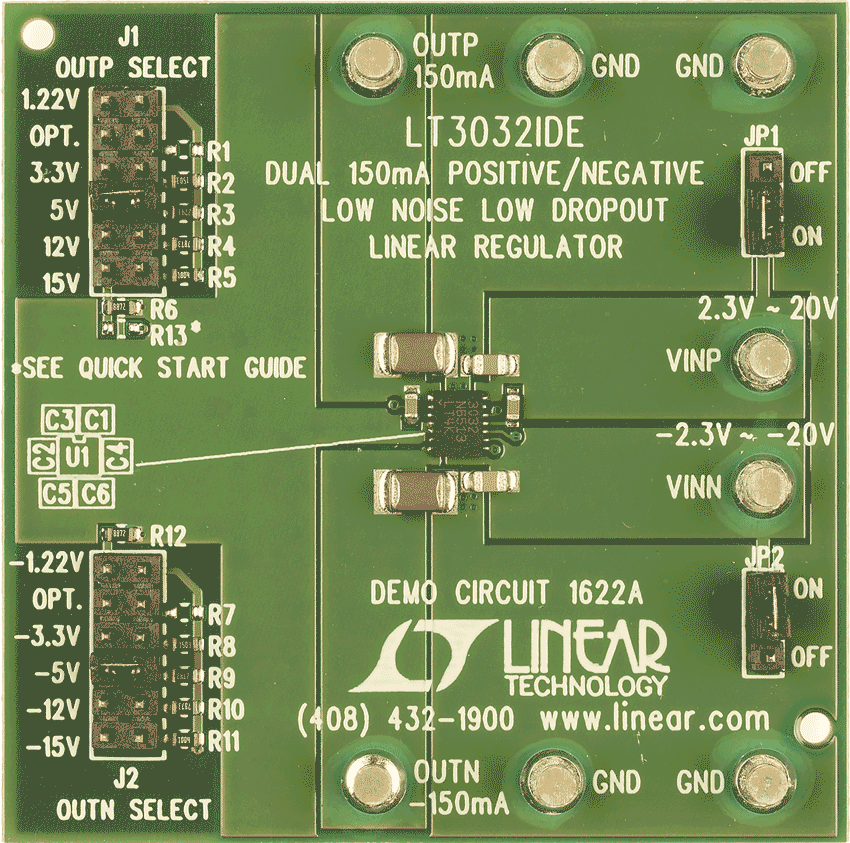

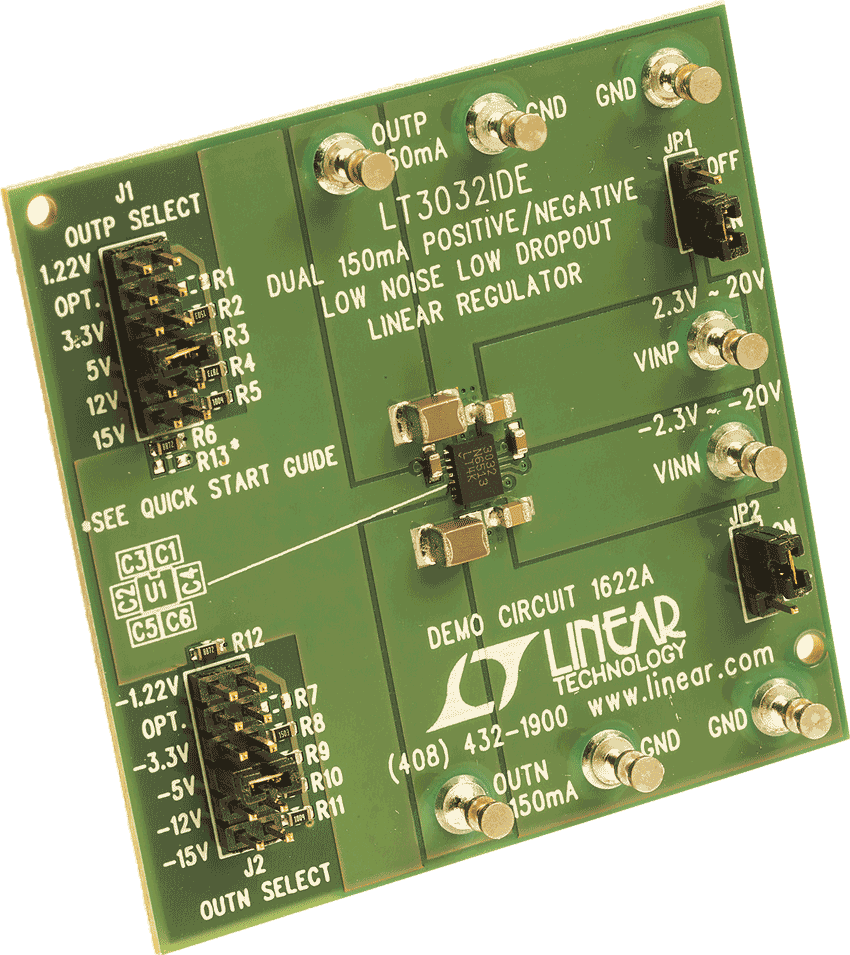

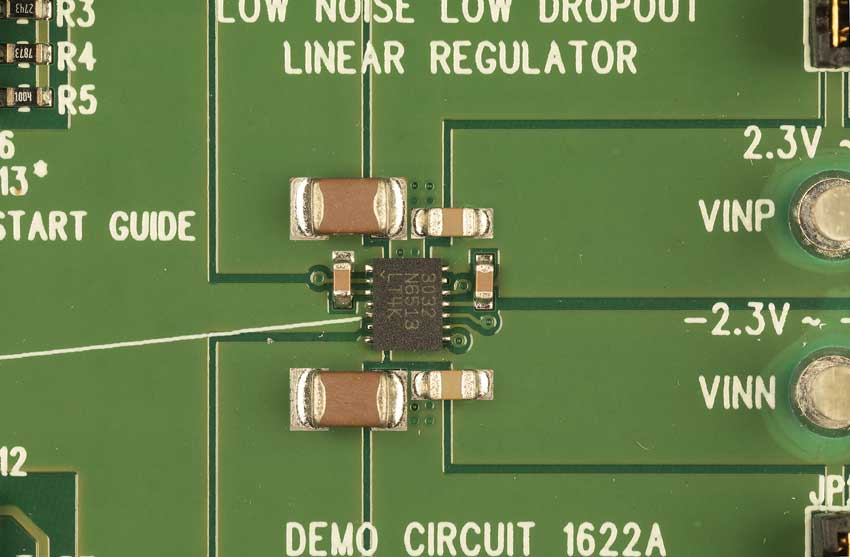

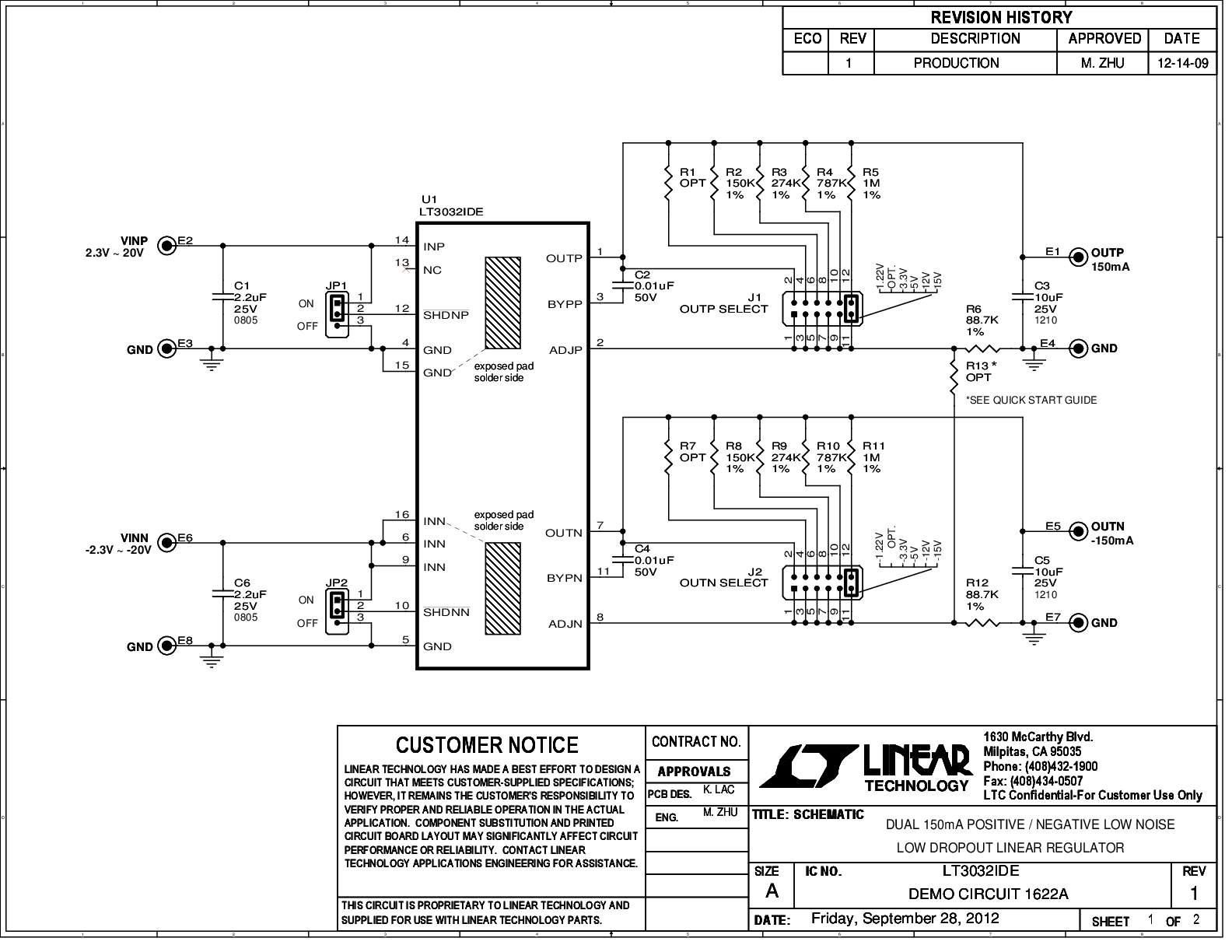

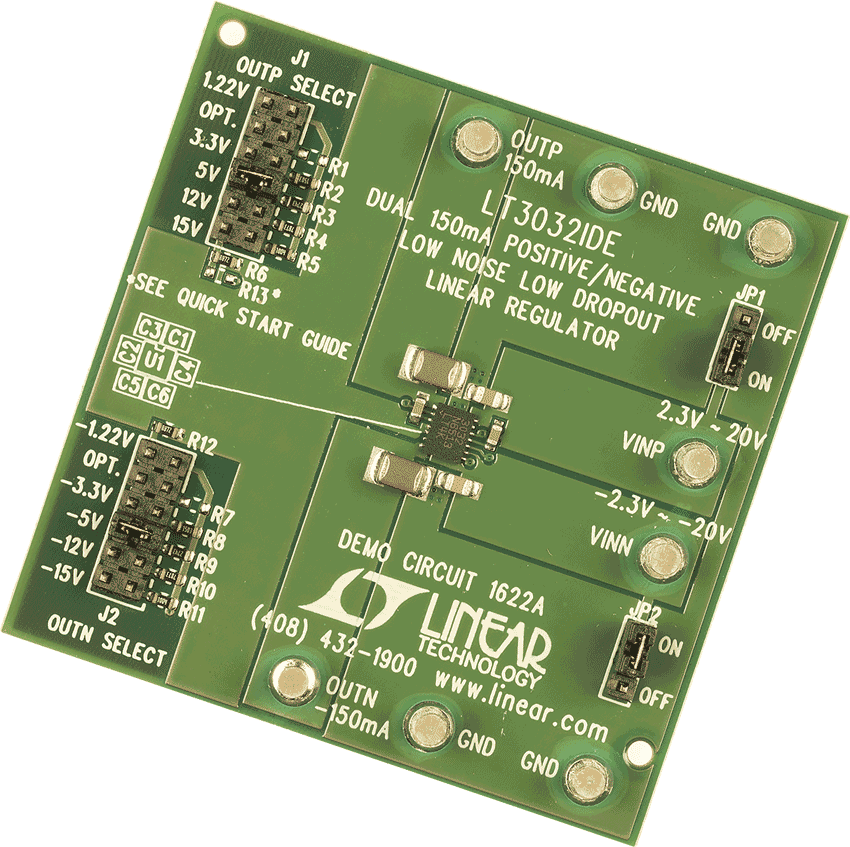

DC1622A

LT3032IDE Demo Board | Dual Positive/Negative, Low Noise, Low Dropout Linear Regulator, ±2.3V ≤ VIN ≤ ±20V, VOUT = ±1.2/±3.3/±5/±12/±15V @ ±150mA

zoom

DC1622A

LT3032IDE Demo Board | Dual Positive/Negative, Low Noise, Low Dropout Linear Regulator, ±2.3V ≤ VIN ≤ ±20V, VOUT = ±1.2/±3.3/±5/±12/±15V @ ±150mA

LT3032IDE Demo Board | Dual Positive/Negative, Low Noise, Low Dropout Linear Regulator, ±2.3V ≤ VIN ≤ ±20V, VOUT = ±1.2/±3.3/±5/±12/±15V @ ±150mA

产品详情

Demonstration circuit 1622A is a dual 150mA linear regulator featuring the LT3032. The LT3032 is a dual, positive and negative low dropout linear regulator. Each regulator supplies up to 150mA of output current with a typical 300mV dropout voltage. Each regulator’s quiescent current is low (<3μA total in shutdown) and well-controlled in dropout, making it an excellent choice for battery-powered circuits. A 0.01μF bypass capacitor to each regulator reduces output voltage noise to 20μVRMS (positive regulator)/30μVRMS (negative regulator) over a 10Hz to 100kHz bandwidth. The LT3032 is stable with minimum output capacitor of 2.2μF. The regulators do not require any additional ESR. Internal protection circuitry includes reverse output protection, current limiting and thermal limiting. Each regulator is offered as an adjustable output device with an output voltage range down to the ±1.22V reference voltages.


reference details image

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module

zoom

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module

Ultra-low Distortion Signal Generator Measurement Module

特性和优点

  • Ultra-low distortion, high-resolution source
    • DC, 50Hz to 40kHz Frequency Range
    • Proprietary digital pre-distortion (DPD) algorithm
    • –130dBc THD @ 1kHz (typ.)
    • Arbitrary waveform generation (AWG) with on-board pattern memory
    • Differential (balanced) output up to 3.5VRMS
    • Fast pattern switching between multiple stored waveforms
  • Fully Differential input Acquisition Channel
  • Small form-factor (60mm x 40mm)
  • Low power, 1W typ. (quiescent)
  • SPI interface for integration into test and measurement systems

产品详情

The ADMX1001 is an ultra-low distortion sinewave and high-resolution arbitrary waveform generator with an acquisition channel. This high-performance module demonstrates a proprietary digital pre-distortion algorithm that reduces signal distortion below levels that can be achieved with high-performance digital-to-analog converters (DAC) and amplifiers alone. Its differential output can be set to common-mode levels often required to test high-performance analog-to-digital converters (ADC), audio codecs, and other audio ICs and systems. The signal generator and the acquisition channel can be individually controlled using separate, easy to use, SPI interfaces - combined with the module's small-form factor, the ADMX1001 can be easily embedded into test systems, or simply used on the bench for measurement and characterization.

APPLICATIONS

  • High-end audio test
  • Analog-to-digital converter characterization and test
  • Sensor and transducer test
  • Frequency response and network analysis
  • ATE
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 2

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram

高精度、宽带宽电流测量信号链

Figure 1. CN0585 Simplified Block Diagram

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

zoomopens a dialog

CN0585

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

CN0585

参考设计

tooltip Info:参考设计
Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

特性和优点

  • 4 Analog Input Channels with Configurable Voltage Ranges
  • 4 Analog Output Channels with Configurable Voltage Ranges
  • 200 ns Latency between ADC Measurement and DAC Settling
  • Analog Front End Interface Connector
  • Modeling and Simulation Compatible with MATLAB and Python
  • FMC Connector Interface to FPGA
查看参考设计详情 external link
