LTM8049

双路 SEPIC 或负输出 μModule DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 两个完整的开关模式电源
  • SEPIC 或负输出拓扑
  • 宽输入电压范围:2.6V 至 20V
  • 2.5V 至 24V 或 –2.5V 至  –24V 输出电压
  • 可从 12VIN 产生 1A/5VOUT
  • 可选的开关频率:200kHz 至 2.5MHz
  • 电源良好输出用于基于事件的排序
  • 可由用户配置的欠压闭锁
  • 具有金衬垫涂层并符合 (e4) RoHS 标准的封装
  • 扁平 15mm x 9mm x 2.42mm 表面贴装型 BGA 封装

更多细节
show more Icon

LTM®8049 是一款双路 SEPIC / 负输出 μModule®(电源模块) DC/DC 转换器。可通过简单地把适当的输出电压轨接地而容易地将两个输出各自配置为 SEPIC 或负输出转换器。LTM8049 内置了功率器件、电感器、控制电路和无源组件。仅需采用输入和输出电容器、和小电阻器以设定输出电压和开关频率便可实现完整的设计。可以采用其他的组件来控制软起动和欠压闭锁。

LTM8049 采用耐热性能增强的紧凑型 (15mm x 9mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8049 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。



Applications

  • 电池供电型稳压器
  • 局部负电压稳压器
  • 低噪声放大器电源
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8049EY#PBF
  • HTML
  • HTML
LTM8049IY
  • HTML
  • HTML
LTM8049IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8049EY#PBF

量产

LTM8049IY

量产

LTM8049IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8049EY#PBF

量产

LTM8049IY

量产

LTM8049IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

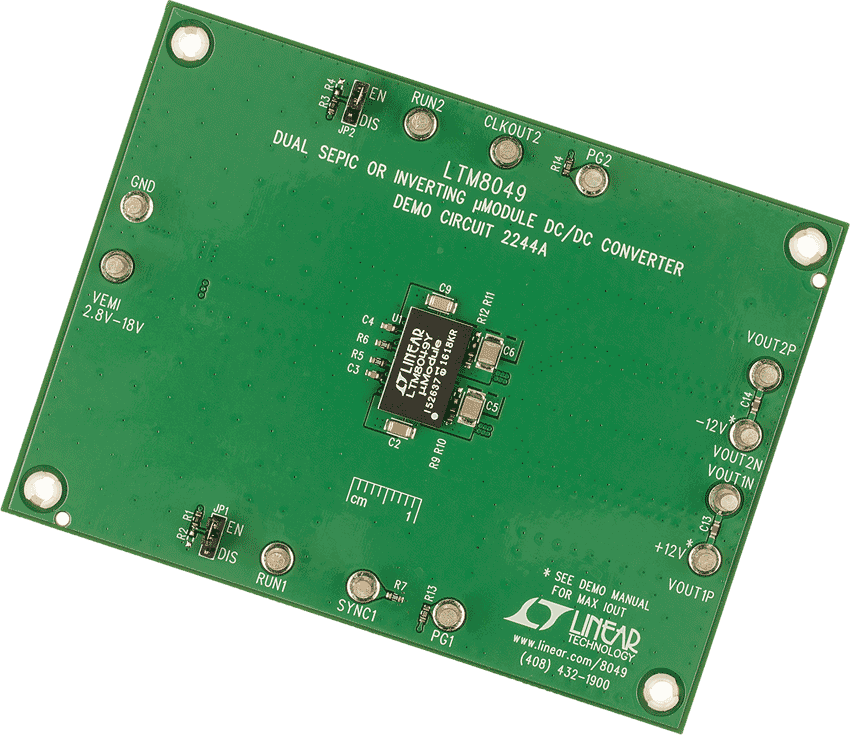

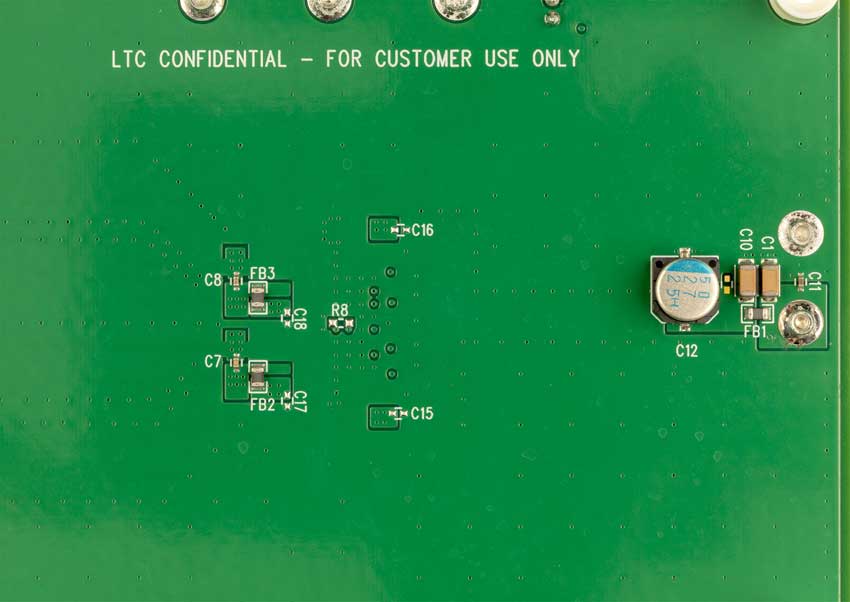

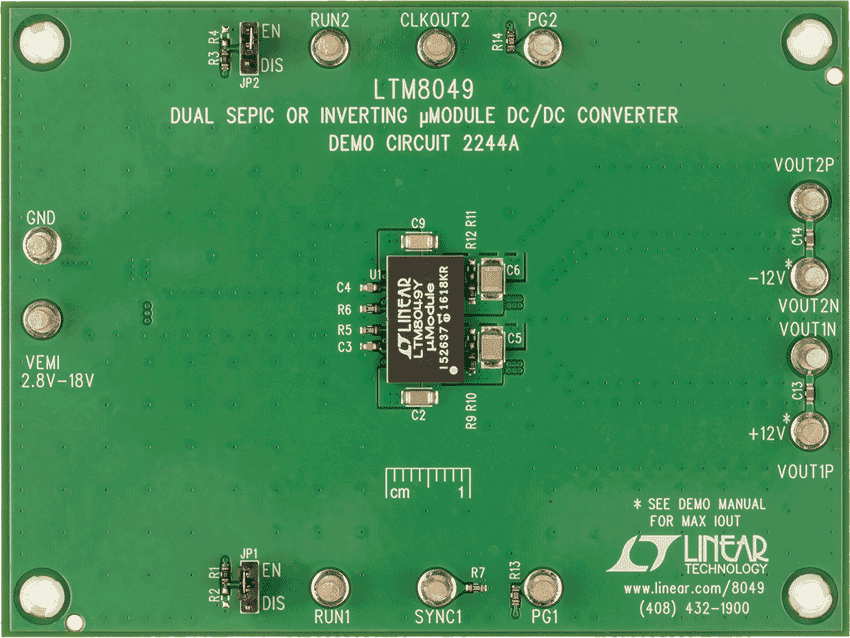

DC2244A

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

zoom

DC2244A

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

产品详情

演示电路2244A内置LTM8049,一款双通道SEPIC或反相μModule®稳压器。该演示电路配置为两个独立的SEPIC和反相DC/DC转换器,具有+12V和–12V输出电压以及高达20V的输入电压。两个通道的开关频率在DC2244A上设置为1MHz。在故障或输出过载期间,当输出低于目标调节点的15%时频率折返,从而保护功率开关免受损坏。

reference details image

AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

zoom

AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

兼容 FMC X-Microwave 的电平转换器和电源套件

特性和优点

  • 兼容 FMC 的外形规格
  • 可使用外部电源通过 FMC 连接器供电
  • 提供电平转换和各种电源值
  • 与 RaspberryPi X-MW 控制器兼容

产品详情

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板,外形规格与 FMC 兼容。它由 FMC 连接器供电,而对于需要更高负载电流的应用,可以添加外部电源。在这种情况下,将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压,可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

  • RF 和微波设计
  • 电压电平转换
  • 通用软件无线电
  • 雷达系统
  • 点对点通信系统
  • 多输入/多输出 (MIMO) 无线电
  • 自动测试设备
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 2

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram

高精度、宽带宽电流测量信号链

Figure 1. CN0585 Simplified Block Diagram

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

zoomopens a dialog

CN0585

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

CN0585

参考设计

tooltip Info:参考设计
Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

特性和优点

  • 4 Analog Input Channels with Configurable Voltage Ranges
  • 4 Analog Output Channels with Configurable Voltage Ranges
  • 200 ns Latency between ADC Measurement and DAC Settling
  • Analog Front End Interface Connector
  • Modeling and Simulation Compatible with MATLAB and Python
  • FMC Connector Interface to FPGA
查看参考设计详情 external link
