LTC4367

100V 过压、欠压和反向电源保护控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽工作电压范围:2.5V 至 60V
  • 过压保护可达100V
  • 反向电源保护可达–40V
  • LTC4367:阻止 50Hz 和 60Hz 交流电源
  • LTC4367:32ms 故障恢复
  • LTC4367-1:500μs 故障快速恢复
  • 无大多数应用所需的输入电容或TVS
  • 可调欠压和过压阈值
  • 控制背对背 N 沟道 MOSFET
  • 低工作电流:70μA
  • 低关断电流:5μA
  • 8 引脚 MSOP 和 3mm x 3mm DFN 封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC®4367 保护电源输入电压可能过高、过低或甚至为负的应用。这是通过控制一对外部 N 沟道 MOSFET 的栅极电压以确保输出处于一个安全工作范围内。LTC4367 可承受 –40V 和 100V 之间的电压,并具有 2.5V 至 60V 的工作范围,而在正常工作时功耗仅为 70μA。

两个比较器输入允许使用一个外部电阻分压器的过压 (OV) 和欠压 (UV) 设置点配置。关断引脚提供外部控制以使能和停用 MOSFET 以及将器件置于一种低电流关断状态。故障输出指示当器件处于关断或输入电压超出 UV 和 OV 设置点时 GATE 引脚拉低。

LTC4367 具有 32ms 的启动延迟,以防止实时连接反跳和阻止 50Hz 和 60Hz 交流电源。对于故障后的快速恢复,LTC4367-1 具有一个缩短至 500μs 的导通延迟。



应用

  • 便携式仪表
  • 工业自动化
  • 汽车浪涌 (抛载) 保护
  • 网络设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4367CDD#PBF
  • HTML
  • HTML
LTC4367CDD#TRPBF
  • HTML
  • HTML
LTC4367CDD-1#PBF
  • HTML
  • HTML
LTC4367CDD-1#TRPBF
  • HTML
  • HTML
LTC4367CMS8#PBF
  • HTML
  • HTML
LTC4367CMS8#TRPBF
  • HTML
  • HTML
LTC4367CMS8-1#PBF
  • HTML
  • HTML
LTC4367CMS8-1#TRPBF
  • HTML
  • HTML
LTC4367HDD#PBF
  • HTML
  • HTML
LTC4367HDD#TRPBF
  • HTML
  • HTML
LTC4367HDD#WPBF
  • HTML
  • HTML
LTC4367HDD#WTRPBF
  • HTML
  • HTML
LTC4367HDD-1#PBF
  • HTML
  • HTML
LTC4367HDD-1#TRPBF
  • HTML
  • HTML
LTC4367HDD-1#WPBF
  • HTML
  • HTML
LTC4367HDD-1#WTRPBF
  • HTML
  • HTML
LTC4367HMS8#PBF
  • HTML
  • HTML
LTC4367HMS8#TRPBF
  • HTML
  • HTML
LTC4367HMS8#WPBF
  • HTML
  • HTML
LTC4367HMS8#WTRPBF
  • HTML
  • HTML
LTC4367HMS8-1#PBF
  • HTML
  • HTML
LTC4367HMS8-1#TRPBF
  • HTML
  • HTML
LTC4367HMS8-1#WPBF
  • HTML
  • HTML
LTC4367HMS8-1#WTRPBF
  • HTML
  • HTML
LTC4367IDD#PBF
  • HTML
  • HTML
LTC4367IDD#TRPBF
  • HTML
  • HTML
LTC4367IDD#WPBF
  • HTML
  • HTML
LTC4367IDD#WTRPBF
  • HTML
  • HTML
LTC4367IDD-1#PBF
  • HTML
  • HTML
LTC4367IDD-1#TRPBF
  • HTML
  • HTML
LTC4367IDD-1#WPBF
  • HTML
  • HTML
LTC4367IDD-1#WTRPBF
  • HTML
  • HTML
LTC4367IMS8#PBF
  • HTML
  • HTML
LTC4367IMS8#TRPBF
  • HTML
  • HTML
LTC4367IMS8#WPBF
  • HTML
  • HTML
LTC4367IMS8#WTRPBF
  • HTML
  • HTML
LTC4367IMS8-1#PBF
  • HTML
  • HTML
LTC4367IMS8-1#TRPBF
  • HTML
  • HTML
LTC4367IMS8-1#WPBF
  • HTML
  • HTML
LTC4367IMS8-1#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4367CMS8#PBF

量产

LTC4367CMS8#TRPBF

量产

LTC4367CMS8-1#PBF

量产

LTC4367CMS8-1#TRPBF

量产

LTC4367HMS8#PBF

量产

LTC4367HMS8#TRPBF

量产

LTC4367HMS8-1#PBF

量产

LTC4367HMS8-1#TRPBF

量产

LTC4367IMS8#PBF

量产

LTC4367IMS8#TRPBF

量产

LTC4367IMS8-1#PBF

量产

LTC4367IMS8-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4367CMS8#PBF

量产

LTC4367CMS8#TRPBF

量产

LTC4367CMS8-1#PBF

量产

LTC4367CMS8-1#TRPBF

量产

LTC4367HMS8#PBF

量产

LTC4367HMS8#TRPBF

量产

LTC4367HMS8-1#PBF

量产

LTC4367HMS8-1#TRPBF

量产

LTC4367IMS8#PBF

量产

LTC4367IMS8#TRPBF

量产

LTC4367IMS8-1#PBF

量产

LTC4367IMS8-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC2417A-B

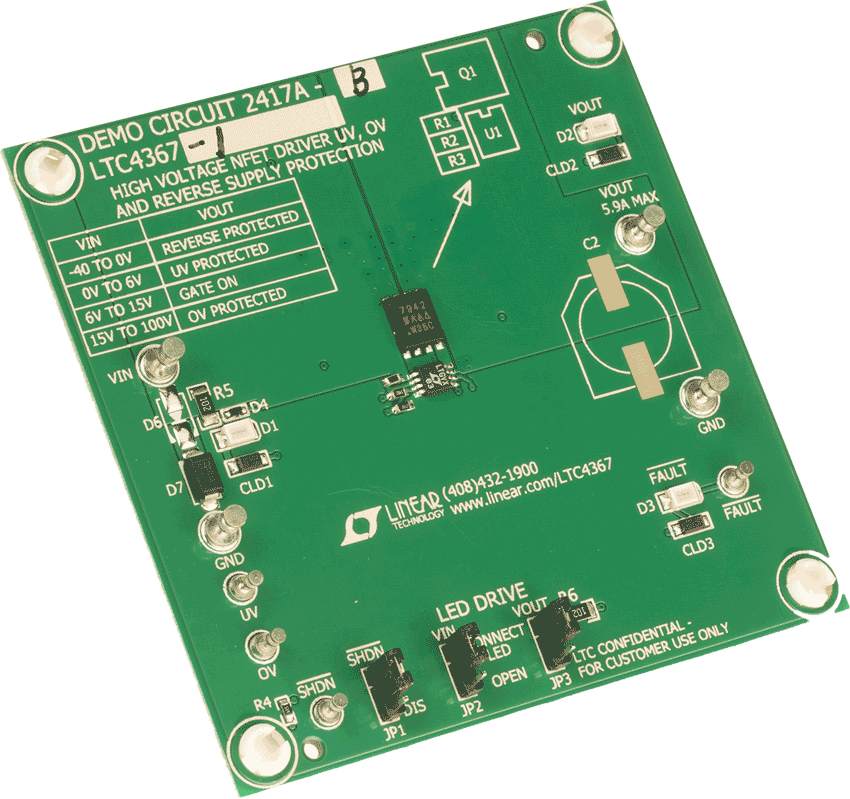

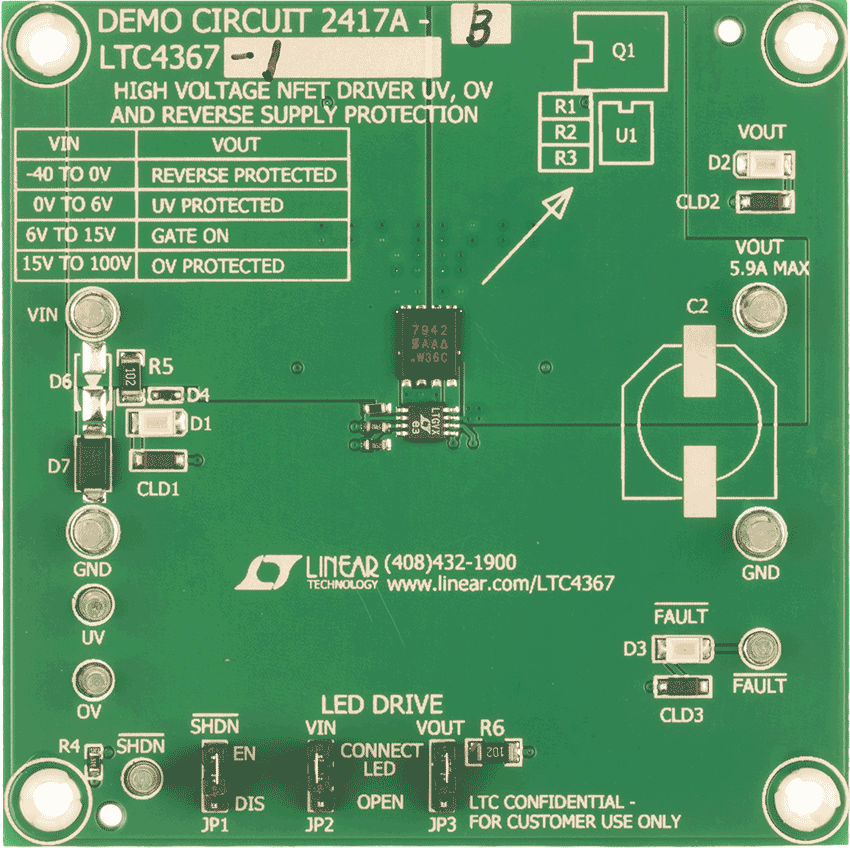

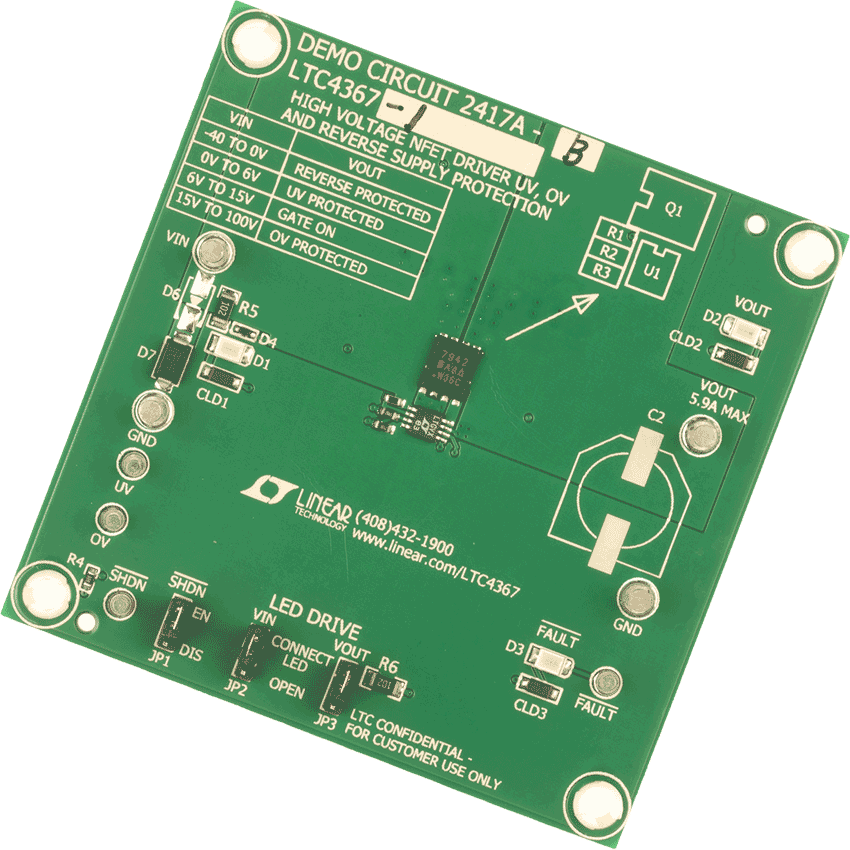

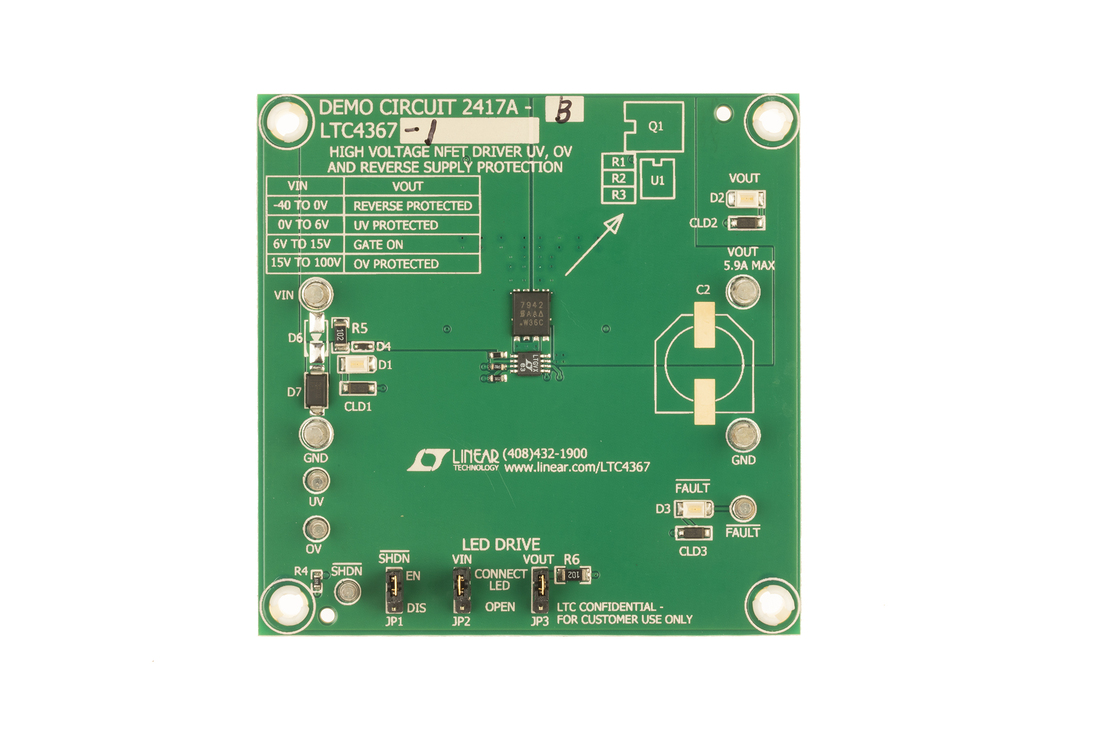

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

zoom

DC2417A-B

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

产品详情

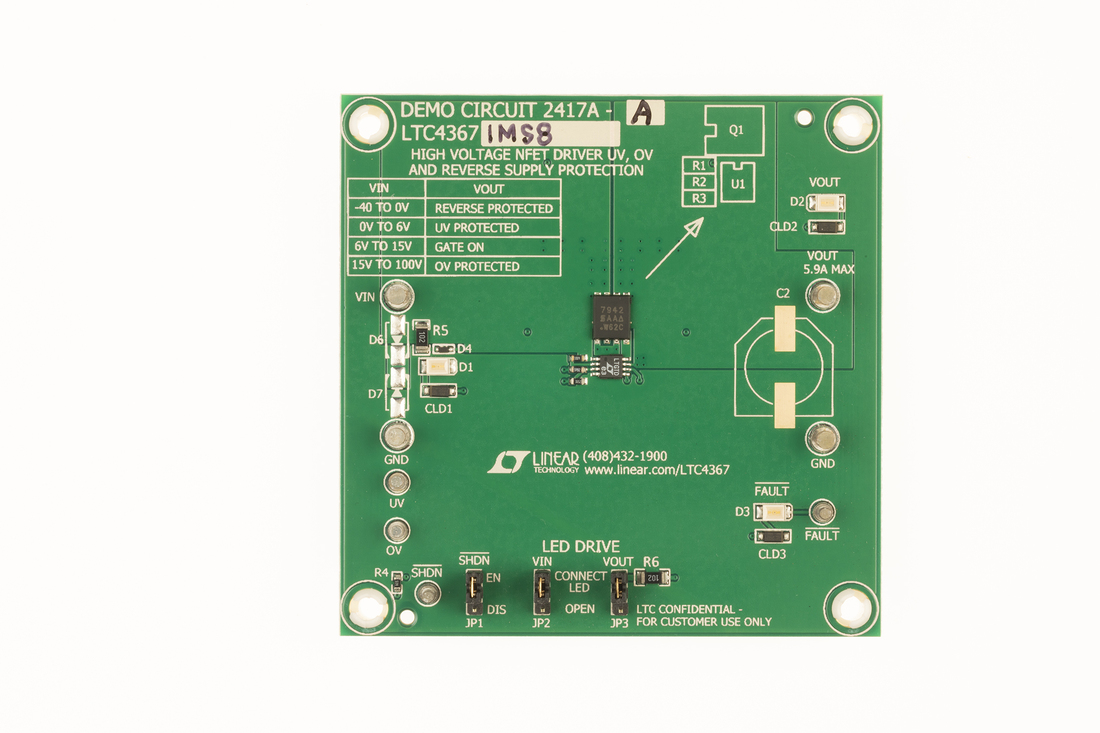

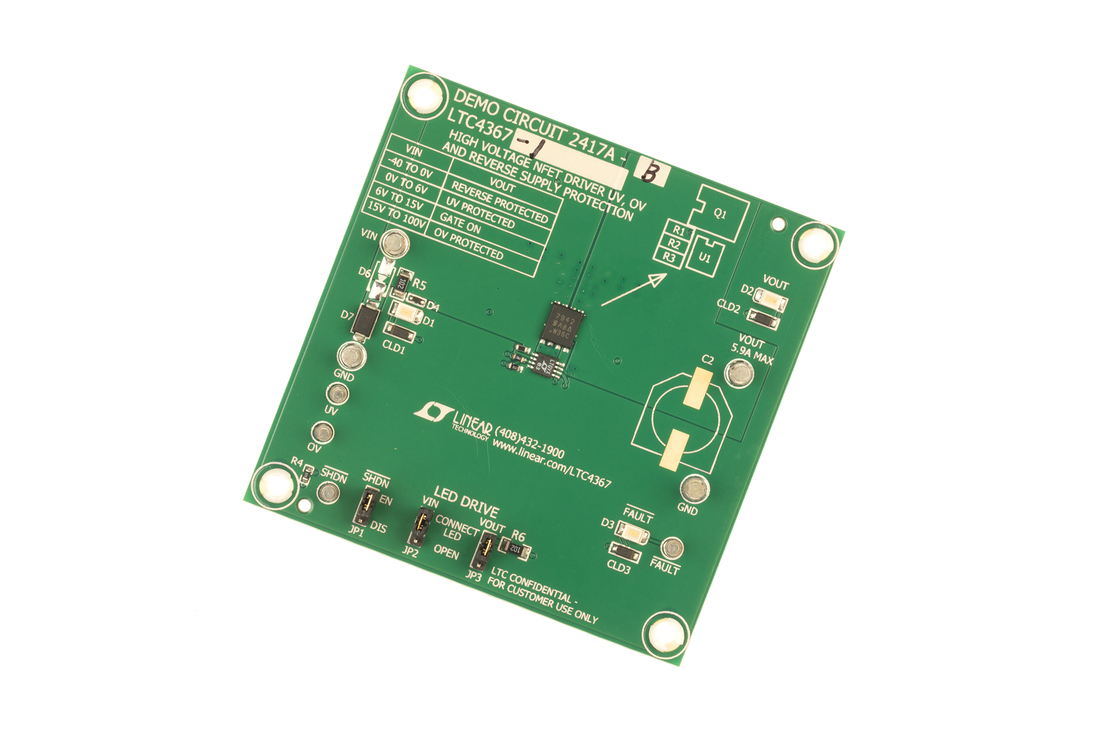

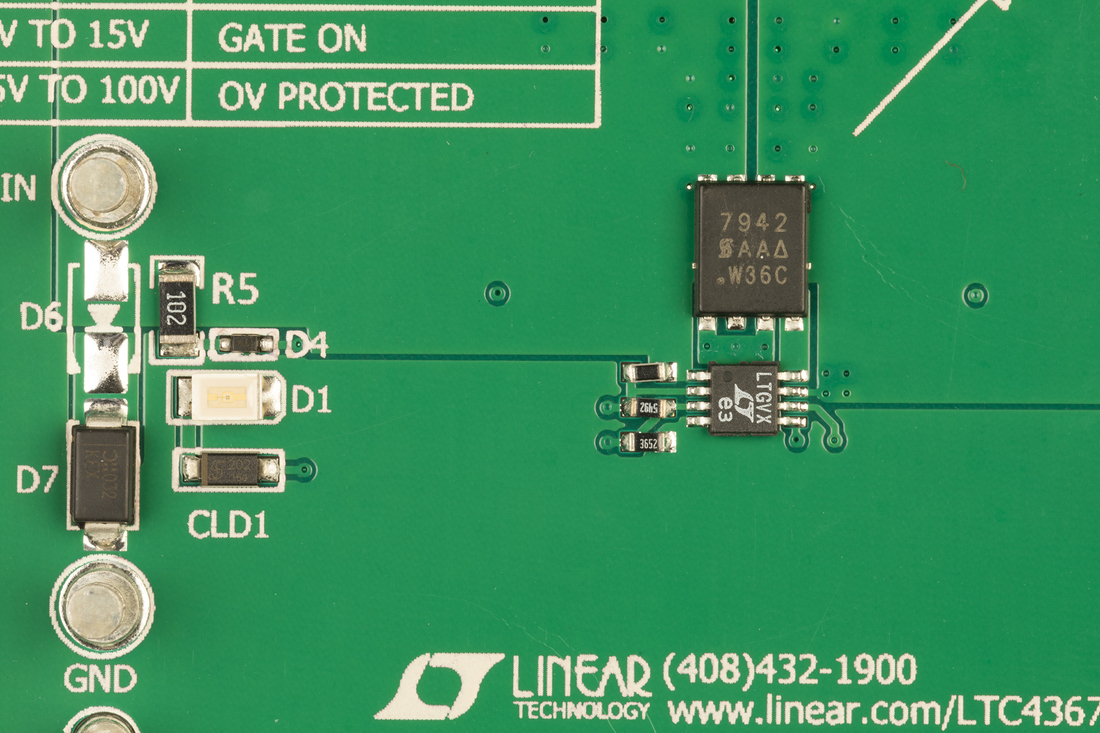

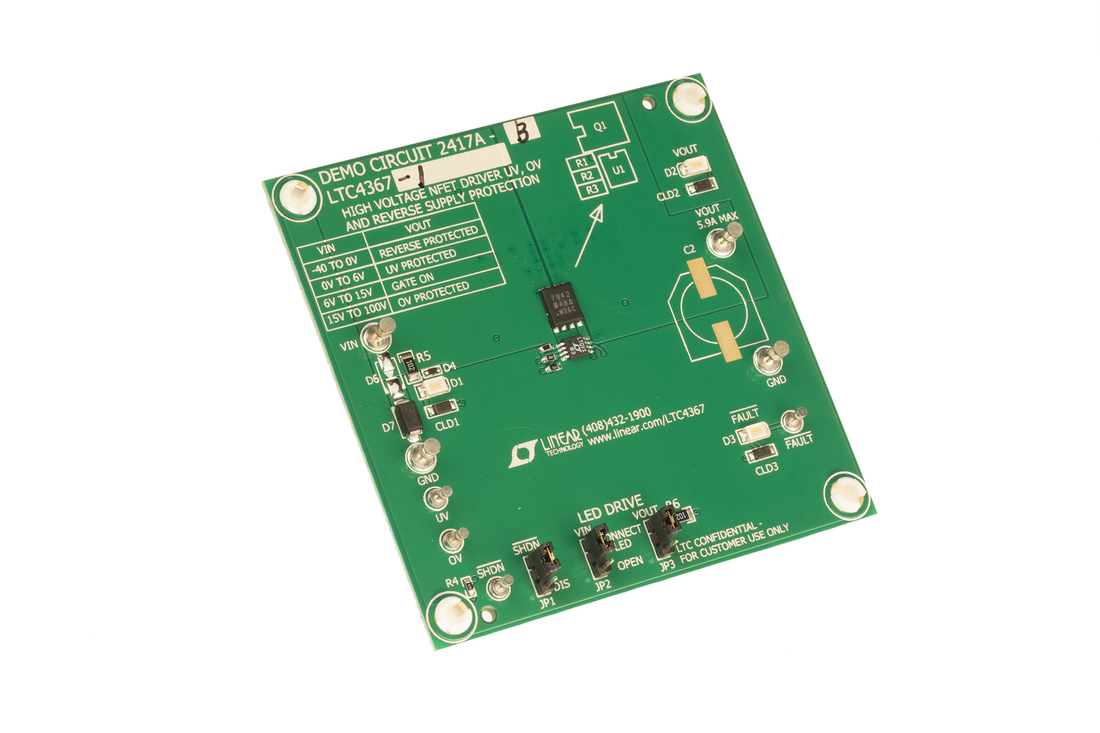

Demonstration circuit 2417A is intended to demonstrate the performance of the LTC4367 100V overvoltage (OV), undervoltage (UV), and reverse supply protection controller.


This controller protects circuits from input voltages that may be too high, too low or negative. It operates by controlling the gates of two back-to-back connected N-channel MOSFETs to keep the output in a safe range. The UV and OV setpoints are configured by the resistive divider on the UV and OV inputs. Asserting the SHDN pin disables the MOSFETs and places the LTC4367 in a low current shutdown state. The FAULT pin asserts when the controller is in the shutdown mode or when the input voltage is outside of the UV/OV window.

reference details image

DC2417A-A

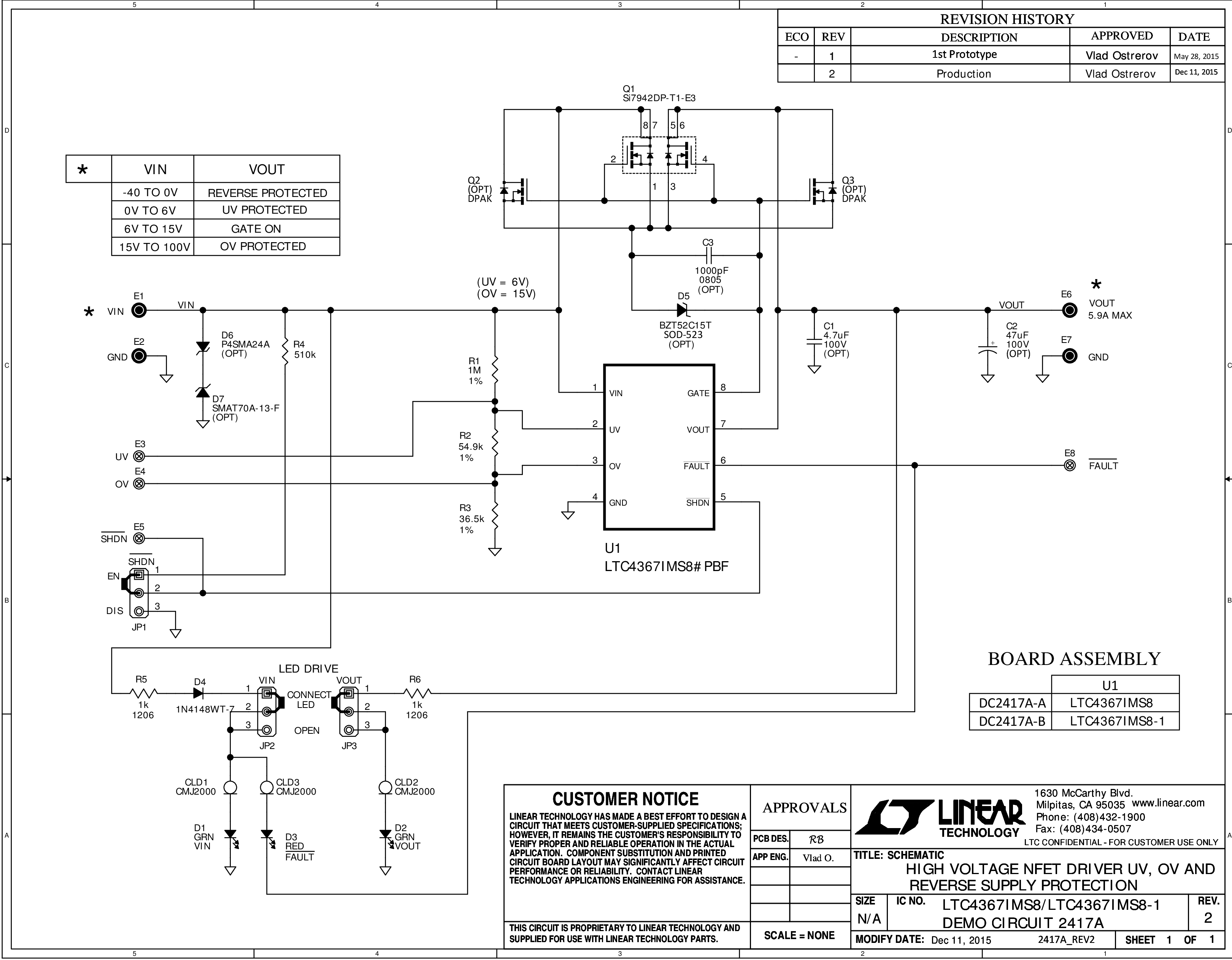

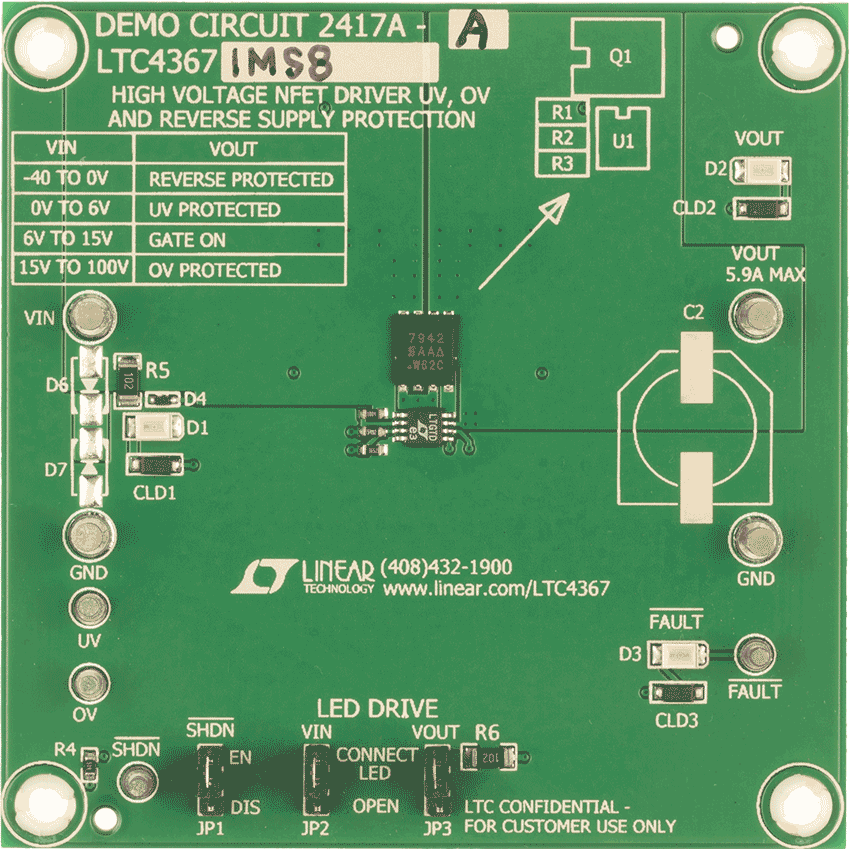

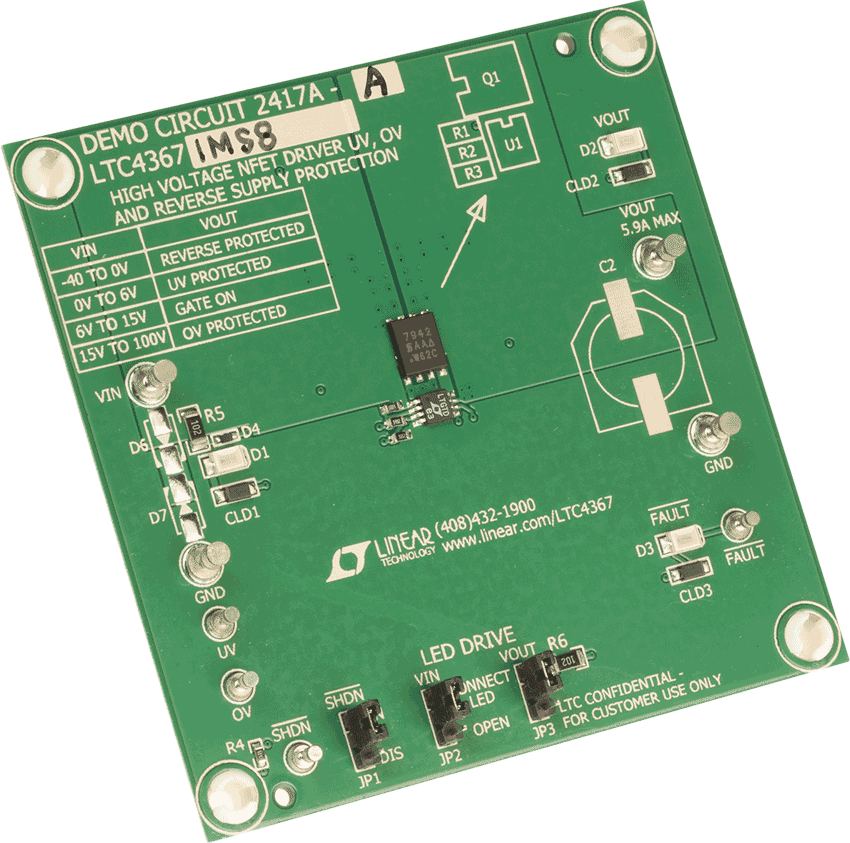

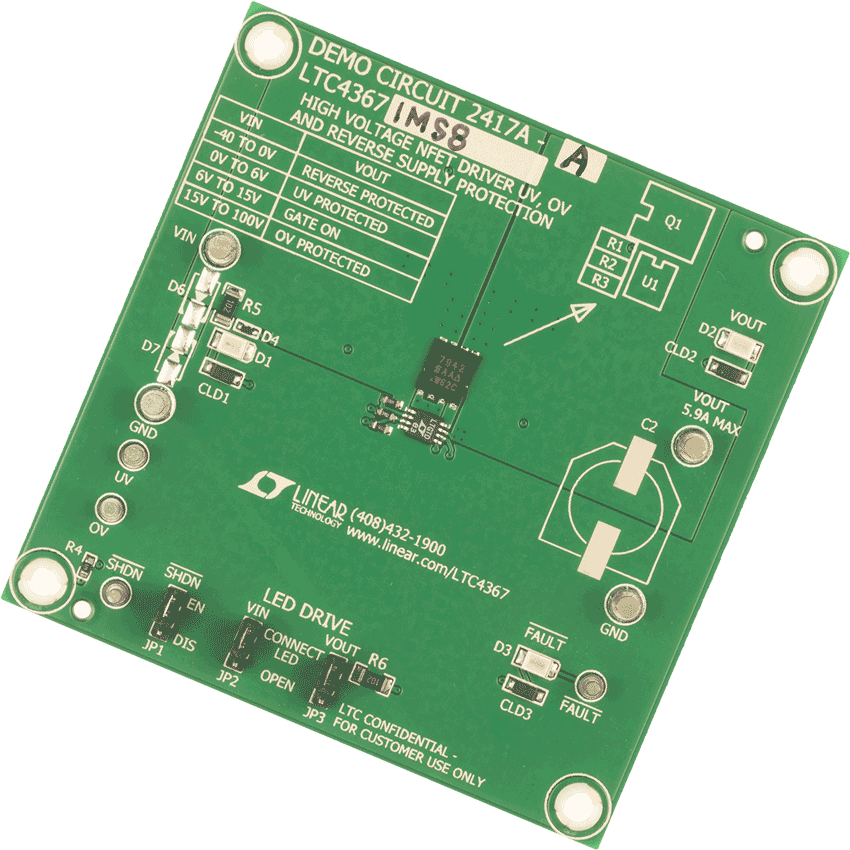

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

zoom

DC2417A-A

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

产品详情

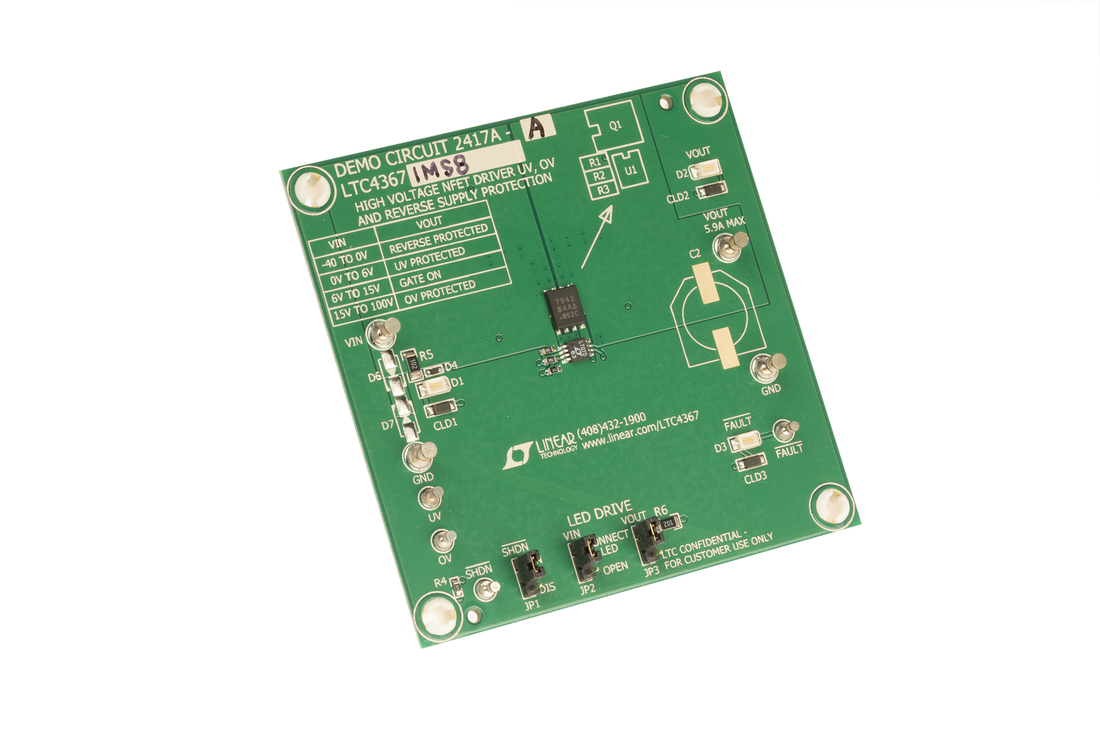

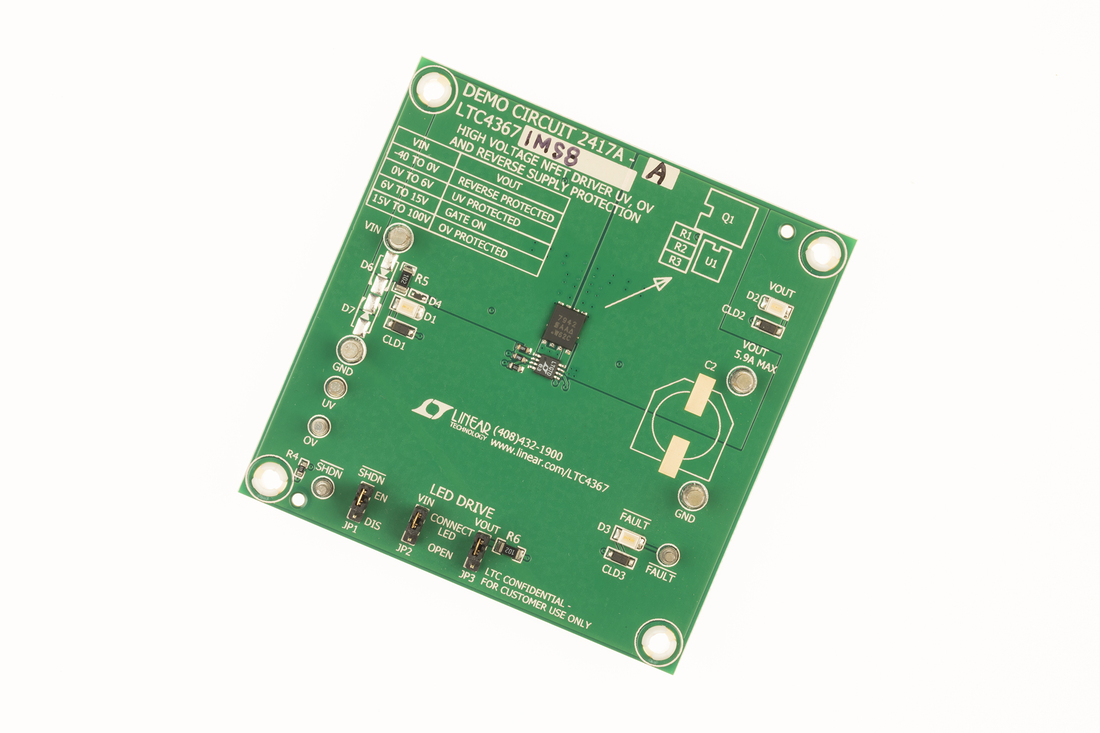

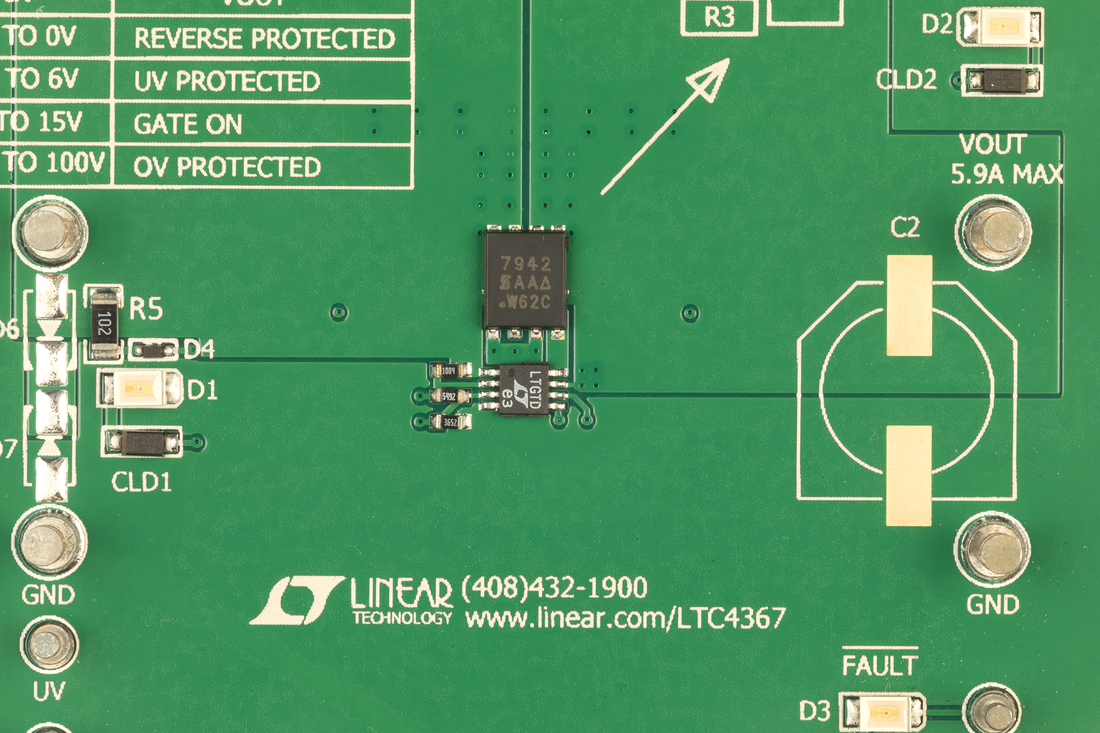

Demonstration circuit 2417A is intended to demonstrate the performance of the LTC4367 100V overvoltage (OV), undervoltage (UV), and reverse supply protection controller.
