概览

优势和特点

  • 自动升压和降压转换
  • 采用单个电感器
  • 4V 至 60V 的宽输入电压范围
  • VOUT 范围从 3.3V 至 20V
  • 双内部 500mA 开关
  • 100μA 无负载静态电流
  • 低电流停机模式
  • ±1% 输出电压准确度
  • 200kHz 工作频率
  • 升压电源引脚用于使高压侧开关饱和
  • 频率折返保护
  • 电流限制折返保护
  • 电流限制不受占空比的影响

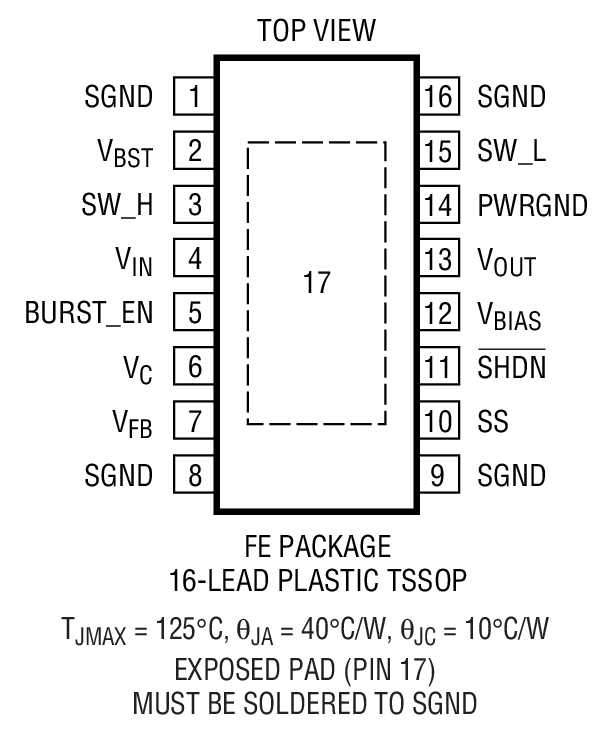

  • 16 引脚耐热性能增强型 TSSOP 封装

产品详情

LT®3433 是一款 200kHz 固定频率电流模式开关稳压器,其可采用单个电感器提供升压和降压调节。该 IC 可在一个 4V 至 60V 的输入电压范围内工作,因而使其适用于各种不同的宽输入电压范围应用,例如必须承受抛负载和冷车发动情况的汽车电子产品。

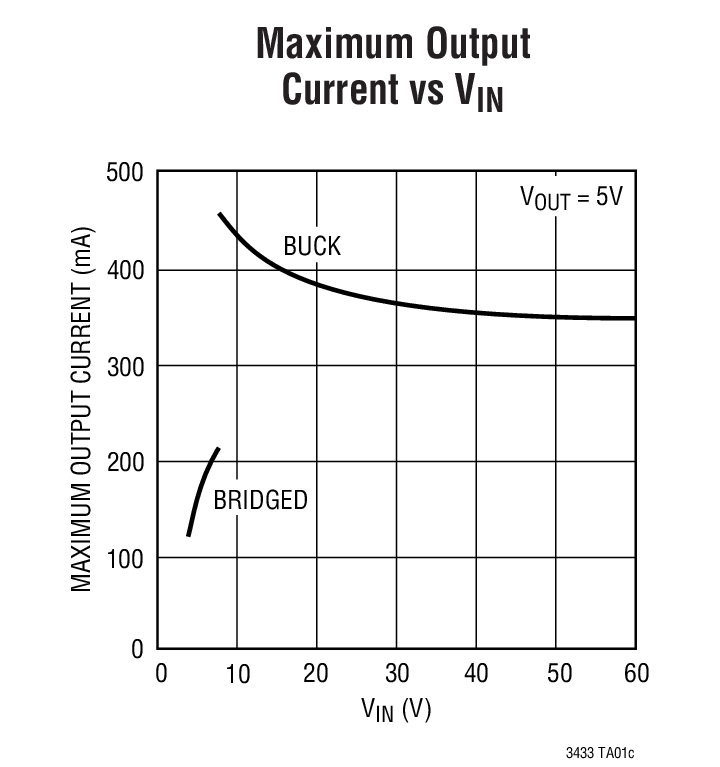

内部控制电路负责监视系统状况,并在需要时从单开关降压操作转换至双开关桥接式操作,从而无缝地在“降压”和“升压”电压转换之间改变。

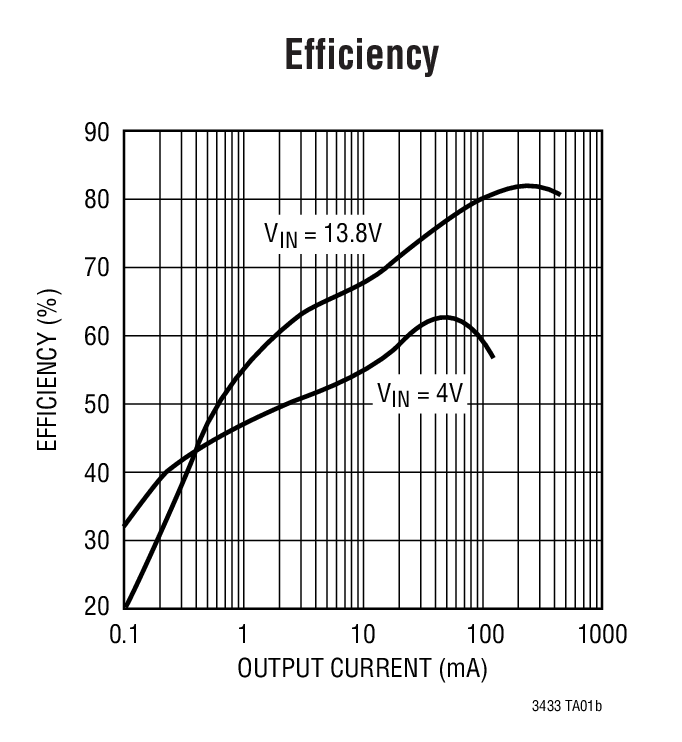

任选的突发模式 (Burst Mode®) 操作可把无负载静态电流减小至 100μA,并在轻负载时保持高效率。

电流限制折返和频率折返可帮助防止电感器电流在启动期间失控。可编程软启动则有助于避免在启动时发生输出过冲。

LT3433 采用 16 引脚耐热性能增强型 TSSOP 封装。


应用

  • 12V 汽车系统
  • 墙上适配器供电型系统
  • 电池电源电压缓冲

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

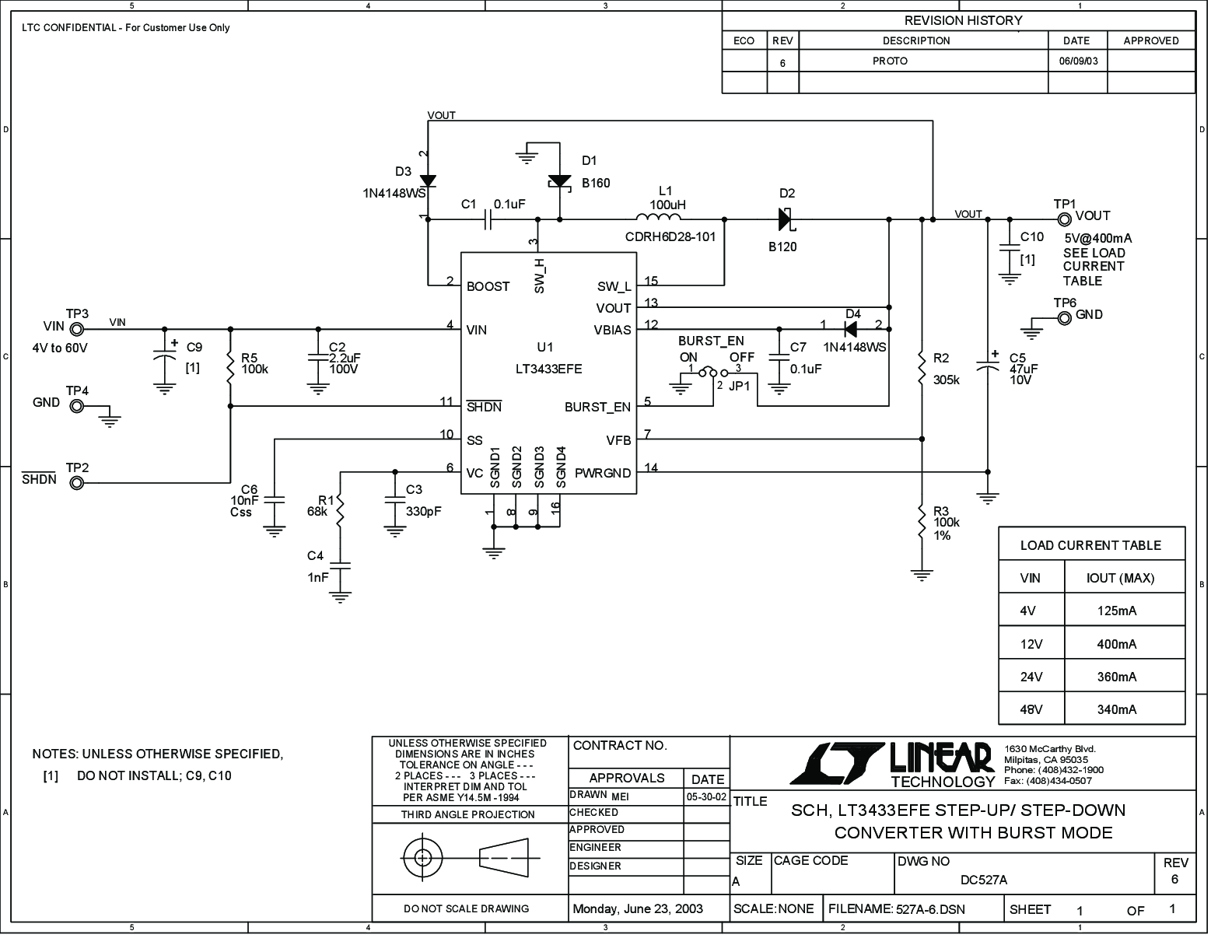

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3433

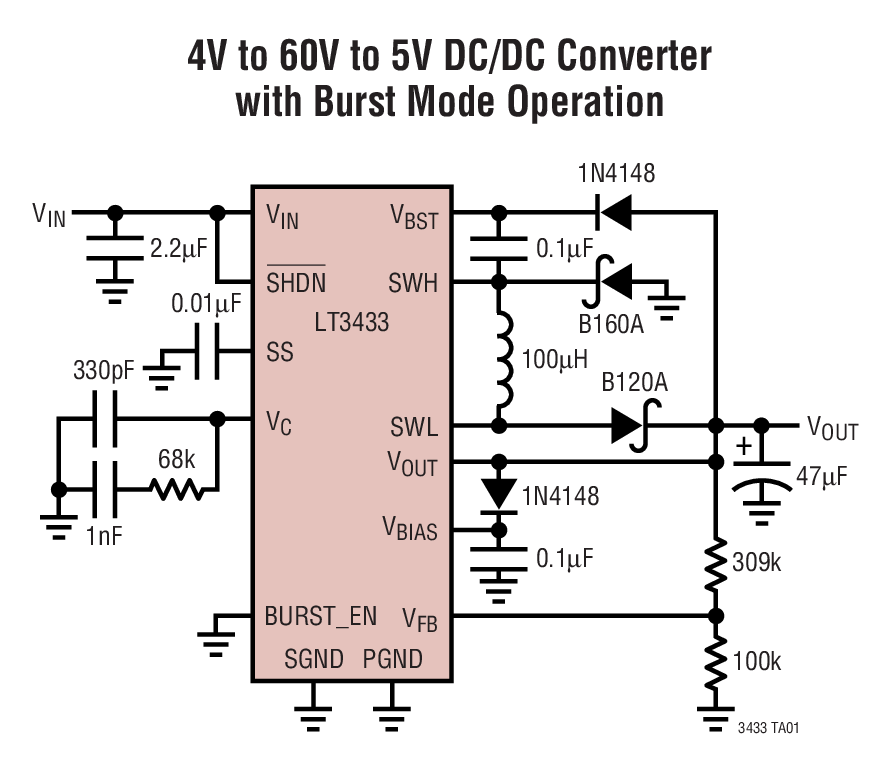

参考电路 (1)
