LTC4359

具反向输入保护功能的理想二极管控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性

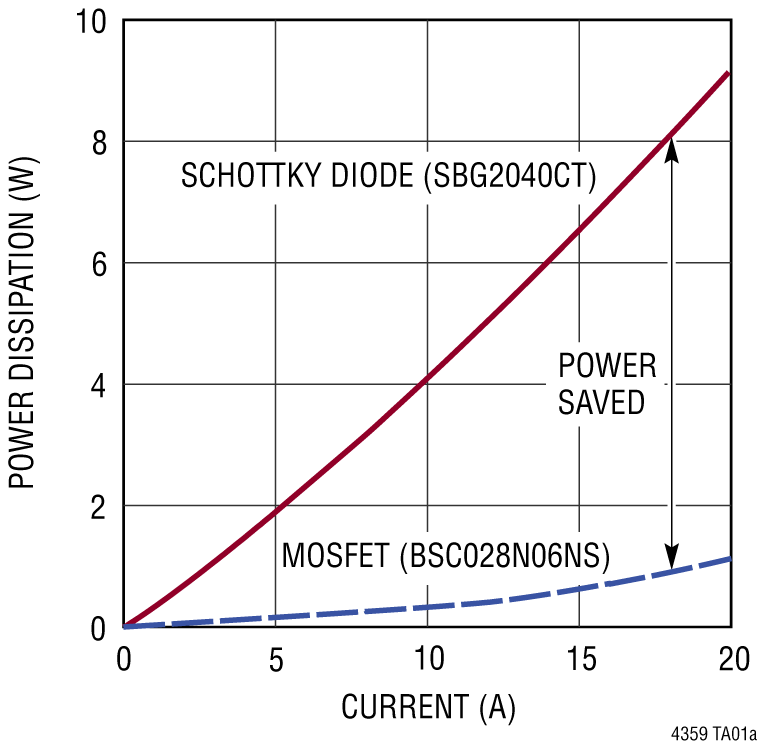

  • 通过取代功率肖特基二极管降低了功率耗散
  • 宽工作电压范围:4V 至 80V
  • 反向输入保护至 –40V
  • 9μA 的低停机电流
  • 150μA 的低工作电流
  • 无振荡的平滑切换
  • 控制单个或背对背的 N 沟道 MOSFET

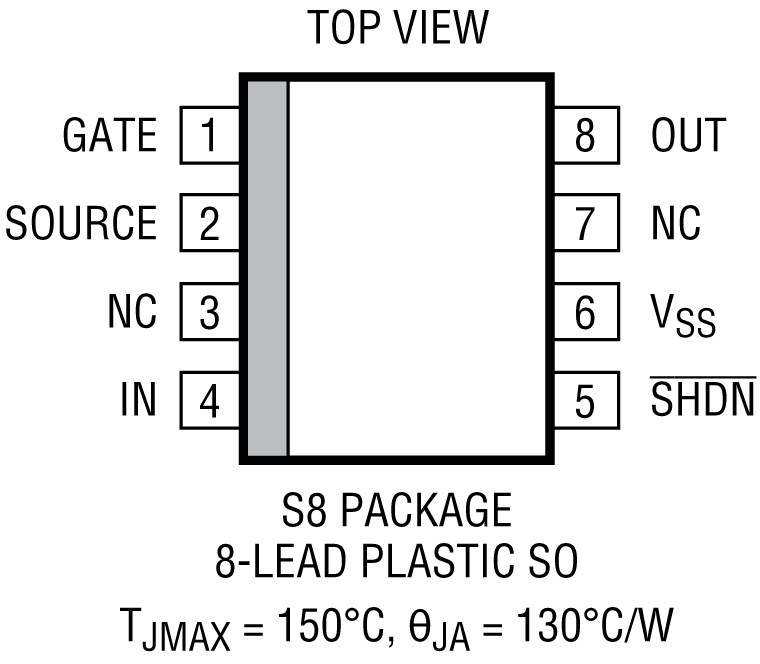

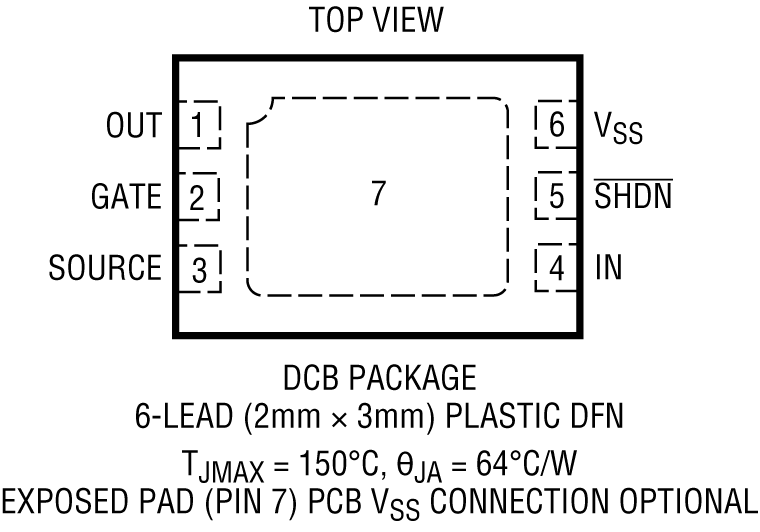

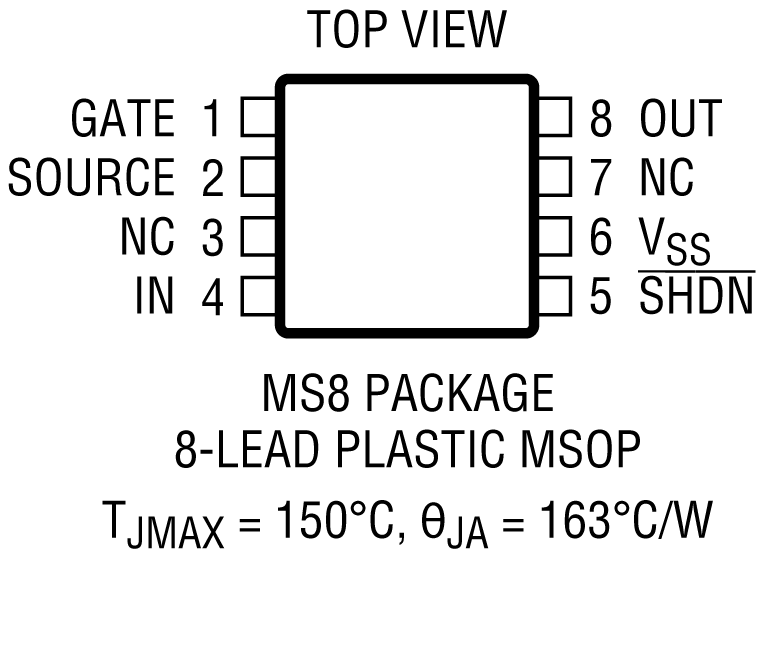

  • 采用 6 引脚 (2mm x 3mm) DFN 封装和 8 引脚 MSOP 封装

更多细节
show more Icon

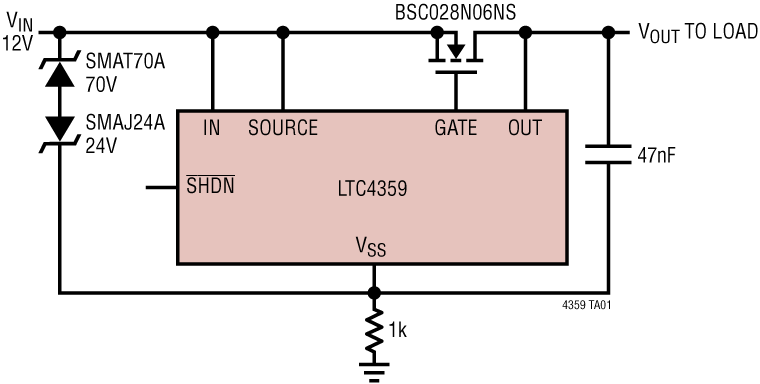

LTC®4359 是一款正高电压理想二极管控制器,用于驱动一个外部 N 沟道 MOSFET 以取代肖特基二极管。该器件可控制 MOSFET 两端的正向电压降,以确保无振荡的平滑电流传输,即使在轻负载条件下也不例外。如果电源发生故障或短路,则快速关断可较大限度地抑制反向电流瞬变。这款器件还提供了一种停机模式,用于为负载开关将静态电流减小至 9μA 以及在理想二极管应用中减小至 14μA。

当在高电流二极管应用中使用时,LTC4359 可减低功耗、热耗散、电压损耗和 PC 板占用面积。凭借其宽工作电压范围、反向输入电压承受能力和高额定温度,LTC4359 可满足汽车和电信应用的苛刻要求。另外,LTC4359 还能容易地在具有冗余电源的系统中对电源进行 “或” 操作。


应用

  • 汽车电池保护
  • 冗余电源
  • 电源保持
  • 电信基础设施
  • 计算机系统 / 服务器
  • 太阳能系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4359CDCB#TRMPBF
  • HTML
  • HTML
LTC4359CDCB#TRPBF
  • HTML
  • HTML
LTC4359CMS8#PBF
  • HTML
  • HTML
LTC4359CMS8#TRPBF
  • HTML
  • HTML
LTC4359CS8#PBF
  • HTML
  • HTML
LTC4359CS8#TRPBF
  • HTML
  • HTML
LTC4359HDCB#TRMPBF
  • HTML
  • HTML
LTC4359HDCB#TRPBF
  • HTML
  • HTML
LTC4359HDCB#WTRMPBF
  • HTML
  • HTML
LTC4359HDCB#WTRPBF
  • HTML
  • HTML
LTC4359HMS8#PBF
  • HTML
  • HTML
LTC4359HMS8#TRPBF
  • HTML
  • HTML
LTC4359HMS8#WPBF
  • HTML
  • HTML
LTC4359HMS8#WTRPBF
  • HTML
  • HTML
LTC4359HS8#PBF
  • HTML
  • HTML
LTC4359HS8#TRPBF
  • HTML
  • HTML
LTC4359IDCB#TRMPBF
  • HTML
  • HTML
LTC4359IDCB#TRPBF
  • HTML
  • HTML
LTC4359IDCB#WTRMPBF
  • HTML
  • HTML
LTC4359IDCB#WTRPBF
  • HTML
  • HTML
LTC4359IMS8#PBF
  • HTML
  • HTML
LTC4359IMS8#TRPBF
  • HTML
  • HTML
LTC4359IMS8#WPBF
  • HTML
  • HTML
LTC4359IMS8#WTRPBF
  • HTML
  • HTML
LTC4359IS8#PBF
  • HTML
  • HTML
LTC4359IS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4359CDCB#TRMPBF

量产

LTC4359CDCB#TRPBF

量产

LTC4359CMS8#PBF

量产

LTC4359CMS8#TRPBF

量产

LTC4359CS8#PBF

量产

LTC4359CS8#TRPBF

量产

LTC4359HDCB#TRMPBF

量产

LTC4359HDCB#TRPBF

量产

LTC4359HMS8#PBF

量产

LTC4359HMS8#TRPBF

量产

LTC4359HMS8#WPBF

量产

LTC4359HMS8#WTRPBF

量产

LTC4359HS8#PBF

量产

LTC4359HS8#TRPBF

量产

LTC4359IDCB#TRMPBF

量产

LTC4359IDCB#TRPBF

量产

LTC4359IMS8#PBF

量产

LTC4359IMS8#TRPBF

量产

LTC4359IMS8#WPBF

量产

LTC4359IMS8#WTRPBF

量产

LTC4359IS8#PBF

量产

LTC4359IS8#TRPBF

量产

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4359CMS8#PBF

量产

LTC4359CMS8#TRPBF

量产

LTC4359HMS8#PBF

量产

LTC4359HMS8#TRPBF

量产

LTC4359HMS8#WPBF

量产

LTC4359HMS8#WTRPBF

量产

LTC4359IMS8#PBF

量产

LTC4359IMS8#TRPBF

量产

LTC4359IMS8#WPBF

量产

LTC4359IMS8#WTRPBF

量产

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC4359CS8#PBF

量产

LTC4359CS8#TRPBF

量产

LTC4359HS8#PBF

量产

LTC4359HS8#TRPBF

量产

LTC4359IS8#PBF

量产

LTC4359IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC4359CS8#PBF

量产

LTC4359CS8#TRPBF

量产

LTC4359HS8#PBF

量产

LTC4359HS8#TRPBF

量产

LTC4359IS8#PBF

量产

LTC4359IS8#TRPBF

量产

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4359CDCB#TRMPBF

量产

LTC4359CDCB#TRPBF

量产

LTC4359CMS8#PBF

量产

LTC4359CMS8#TRPBF

量产

LTC4359CS8#PBF

量产

LTC4359CS8#TRPBF

量产

LTC4359HDCB#TRMPBF

量产

LTC4359HDCB#TRPBF

量产

LTC4359HMS8#PBF

量产

LTC4359HMS8#TRPBF

量产

LTC4359HMS8#WPBF

量产

LTC4359HMS8#WTRPBF

量产

LTC4359HS8#PBF

量产

LTC4359HS8#TRPBF

量产

LTC4359IDCB#TRMPBF

量产

LTC4359IDCB#TRPBF

量产

LTC4359IMS8#PBF

量产

LTC4359IMS8#TRPBF

量产

LTC4359IMS8#WPBF

量产

LTC4359IMS8#WTRPBF

量产

LTC4359IS8#PBF

量产

LTC4359IS8#TRPBF

量产

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4359CMS8#PBF

量产

LTC4359CMS8#TRPBF

量产

LTC4359HMS8#PBF

量产

LTC4359HMS8#TRPBF

量产

LTC4359HMS8#WPBF

量产

LTC4359HMS8#WTRPBF

量产

LTC4359IMS8#PBF

量产

LTC4359IMS8#TRPBF

量产

LTC4359IMS8#WPBF

量产

LTC4359IMS8#WTRPBF

量产

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC4359CS8#PBF

量产

LTC4359CS8#TRPBF

量产

LTC4359HS8#PBF

量产

LTC4359HS8#TRPBF

量产

LTC4359IS8#PBF

量产

LTC4359IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC4359CS8#PBF

量产

LTC4359CS8#TRPBF

量产

LTC4359HS8#PBF

量产

LTC4359HS8#TRPBF

量产

LTC4359IS8#PBF

量产

LTC4359IS8#TRPBF

量产

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

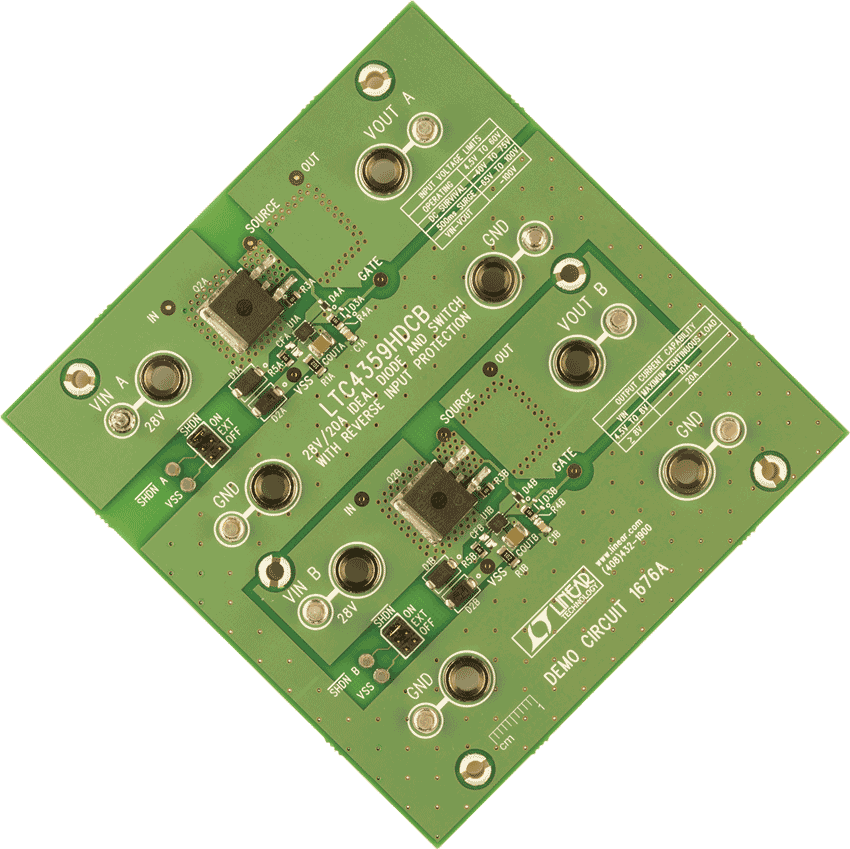

DC1676A

LTC4359DCB Demoboard: 28V, 20A Ideal Diode and Switch with Reverse Input Protection

reference details image

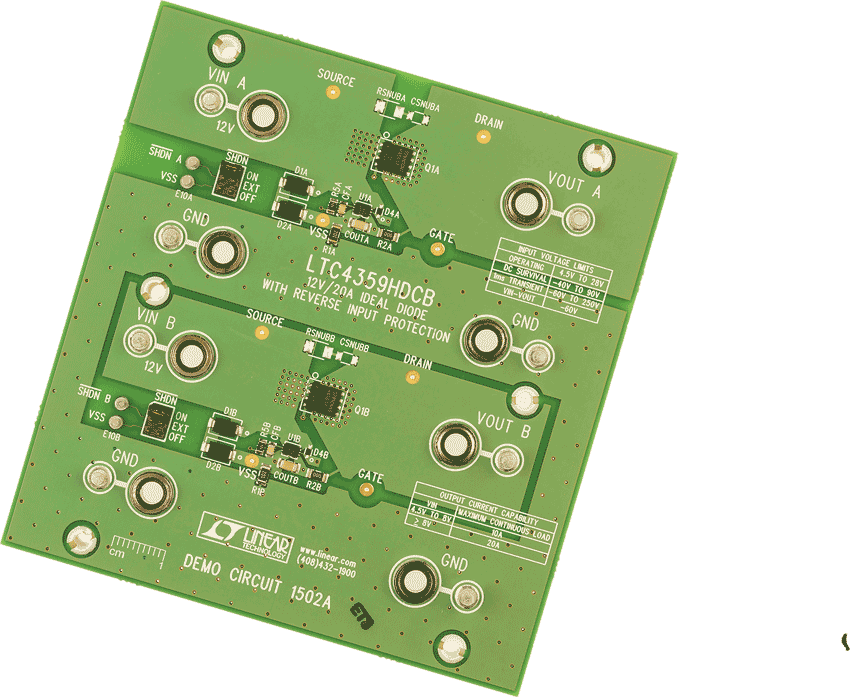

DC1502A

LTC4359DCB Demo Board | 12V, 20A Ideal Diode with Reverse Input Protection

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
