LT4363

推荐用于新设计

具电流限制功能的高电压浪涌抑制器

数据手册 (Rev. C) 产品选型表

产品模型: 44

Viewing:

概述

利用 V_CC 箝位可承受高于 100V 的浪涌
宽工作电压范围：4V 至 80V
可调的输出箝位电压
快速过流限制：< 5μs
反向输入保护至 -60V
可调的 UV / OV 比较器门限
7μA 的低停机电流
停机引脚可承受 -60V 至 100V
可调故障定时器
控制 N 沟道 MOSFET
故障期间的重试占空比 <1% (LT4363-2)

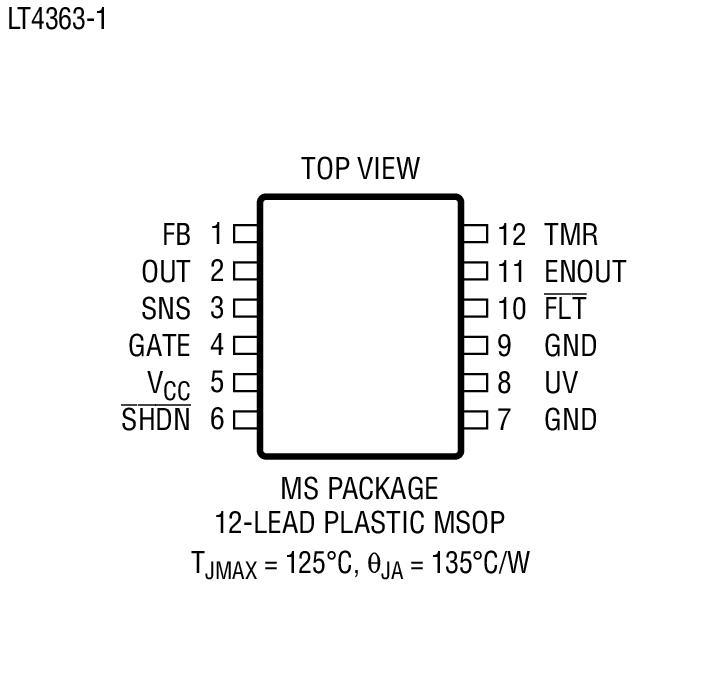

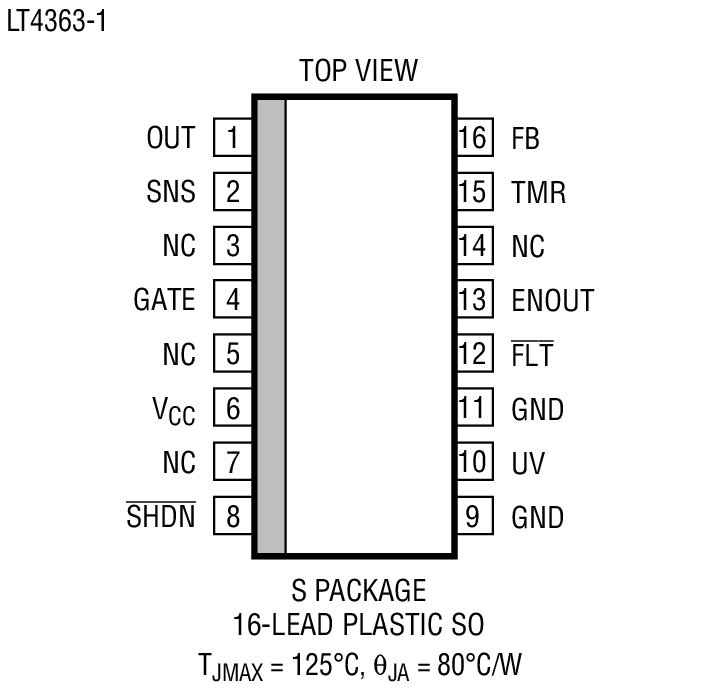

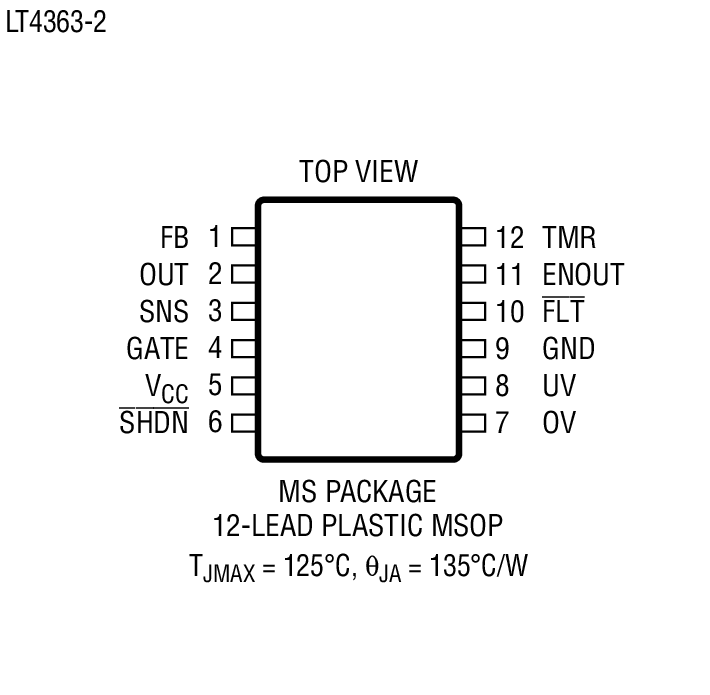

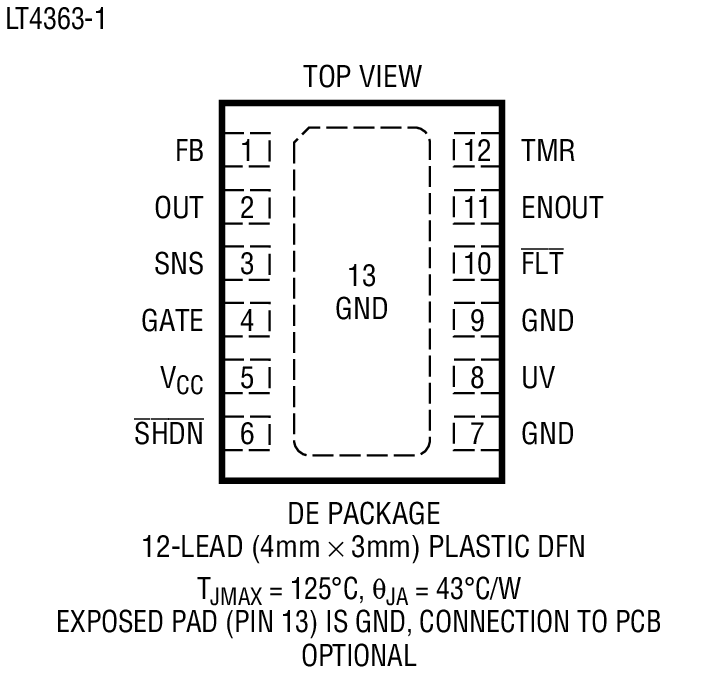

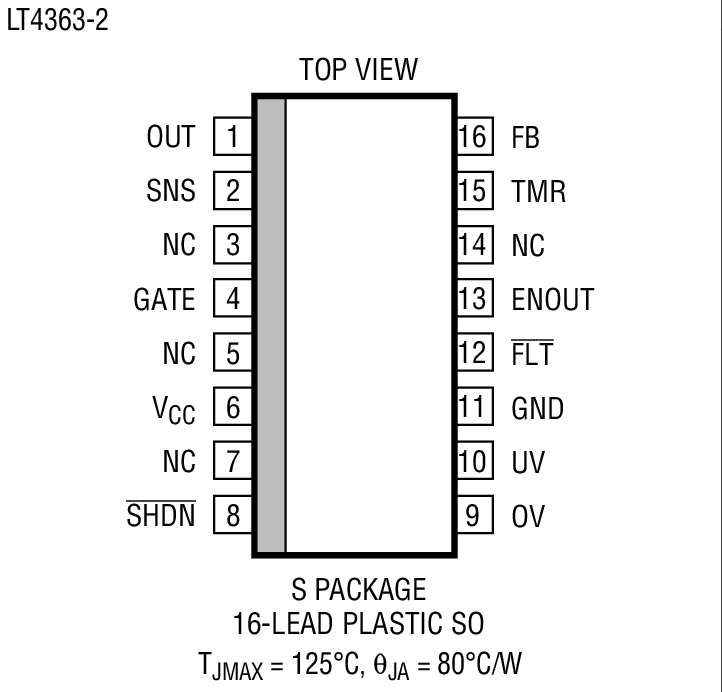

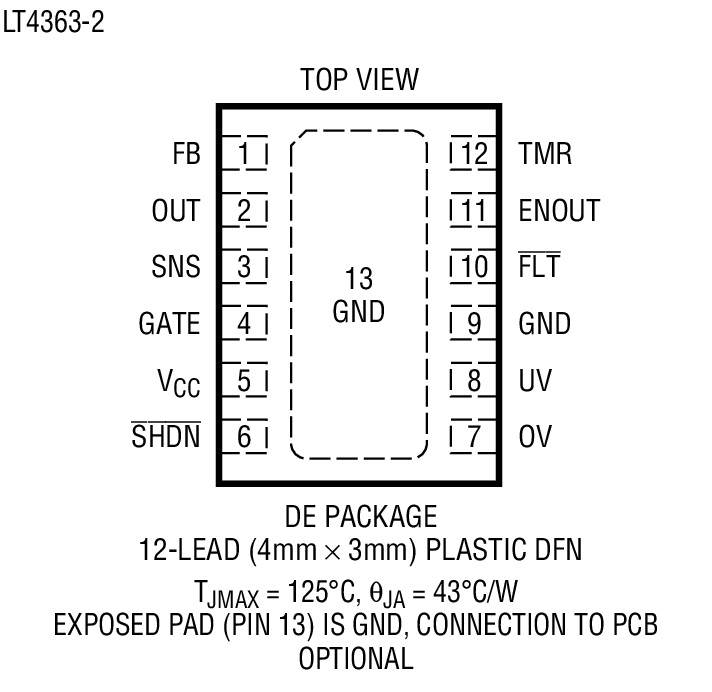

采用 12 引脚 (4mm x 3mm) DFN、12 引脚 MSOP或 16 引脚 SO 封装

LT^®4363 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上，从而允许负载持续运作。LT4363 还监视 SNS 和 OUT 引脚之间的压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电阻器两端的电压限制为 50mV。不管在哪一种故障条件下，定时器的起动均与 MOSFET 应力成反比。在定时器终止操作之前，FLT 引脚将被拉至低电平，以发出“即将断电”的警告。如果该条件一直持续，则 MOSFET 将关断。在复位之前，LT4363-1 保持关断，而 LT4363-2 则在一个冷却周期之后重新起动。

两个高精度比较器能监视输入电源的过压 (OV) 和欠压 (UV) 情况。当电压低于 UV 门限时，外部 MOSFET 保持关断状态。假如输入电源电压高于 OV 门限，则不允许 MOSFET 重新接通。可以采用背对背 MOSFET 来代替肖特基二极管以提供反向输入保护，从而减少压降和功率损失。一个停机引脚负责将停机期间的静态电流减小至 7μA 以下。

Applications

汽车 / 航空电子浪涌保护
热插拔 (Hot Swap^™) / 带电插拔
用于电池供电型系统的高端开关
本质安全应用

产品模型: 44

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT4363CDE-1#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CDE-1#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CDE-2#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CDE-2#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CMS-1#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CMS-1#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CMS-2#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CMS-2#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CS-1#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CS-1#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CS-2#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363CS-2#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HDE-1#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HDE-1#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HDE-2#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HDE-2#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HMS-1#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HMS-1#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HMS-2#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HMS-2#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HS-1#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HS-1#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HS-2#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363HS-2#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IDE-1#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IDE-1#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IDE-2#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IDE-2#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IMS-1#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IMS-1#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IMS-2#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IMS-2#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IS-1#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IS-1#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IS-2#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363IS-2#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPMS-1#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPMS-1#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPMS-2#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPMS-2#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPS-1#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPS-1#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPS-2#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT4363MPS-2#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT4363CMS-1#PBF	量产
LT4363CMS-1#TRPBF	量产
LT4363CMS-2#PBF	量产
LT4363CMS-2#TRPBF	量产
LT4363HMS-1#PBF	量产
LT4363HMS-1#TRPBF	量产
LT4363HMS-2#PBF	量产
LT4363HMS-2#TRPBF	量产
LT4363IMS-1#PBF	量产
LT4363IMS-1#TRPBF	量产
LT4363IMS-2#PBF	量产
LT4363IMS-2#TRPBF	量产
LT4363MPMS-2#PBF	量产
LT4363MPMS-2#TRPBF	量产
2月 4, 2020 - 20_0129 Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0129_Form Material_Report
LT4363CMS-1#PBF	量产
LT4363CMS-1#TRPBF	量产
LT4363CMS-2#PBF	量产
LT4363CMS-2#TRPBF	量产
LT4363HMS-1#PBF	量产
LT4363HMS-1#TRPBF	量产
LT4363HMS-2#PBF	量产
LT4363HMS-2#TRPBF	量产
LT4363IMS-1#PBF	量产
LT4363IMS-1#TRPBF	量产
LT4363IMS-2#PBF	量产
LT4363IMS-2#TRPBF	量产
LT4363MPMS-1#PBF	量产
LT4363MPMS-1#TRPBF	量产
LT4363MPMS-2#PBF	量产
LT4363MPMS-2#TRPBF	量产
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
		PCN24_0246_Form Material_Report Marking Comparison Delta Qualification Matrix
LT4363CS-1#PBF	量产
LT4363CS-1#TRPBF	量产
LT4363CS-2#PBF	量产
LT4363CS-2#TRPBF	量产
LT4363HS-1#PBF	量产
LT4363HS-1#TRPBF	量产
LT4363HS-2#PBF	量产
LT4363HS-2#TRPBF	量产
LT4363IS-1#PBF	量产
LT4363IS-1#TRPBF	量产
LT4363IS-2#PBF	量产
LT4363IS-2#TRPBF	量产
LT4363MPS-1#PBF	量产
LT4363MPS-1#TRPBF	量产
LT4363MPS-2#PBF	量产
LT4363MPS-2#TRPBF	量产
8月 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
		PCN22_0173_Form Material_Report Delta Qualification Matrix
LT4363CS-1#PBF	量产
LT4363CS-1#TRPBF	量产
LT4363CS-2#PBF	量产
LT4363CS-2#TRPBF	量产
LT4363HS-1#PBF	量产
LT4363HS-1#TRPBF	量产
LT4363HS-2#PBF	量产
LT4363HS-2#TRPBF	量产
LT4363IS-1#PBF	量产
LT4363IS-1#TRPBF	量产
LT4363IS-2#PBF	量产
LT4363IS-2#TRPBF	量产
LT4363MPS-1#PBF	量产
LT4363MPS-1#TRPBF	量产
LT4363MPS-2#PBF	量产
LT4363MPS-2#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 2
LTC4359	推荐用于新设计	具反向输入保护功能的理想二极管控制器
LTC4367	推荐用于新设计	100V 过压、欠压和反向电源保护控制器

部分模型	产品周期	描述
LTC4364	推荐用于新设计	具理想二极管的浪涌抑制器
LTC4380	推荐用于新设计	低静态电流浪涌抑制器

工具及仿真模型

LTspice 1

LT4363-2 Demo Circuit - Overvoltage Regulator with 250V Surge Protection (5.5-250V to 16V Max)

LTspice中提供以下器件型号：

LT4363-1
LT4363-2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

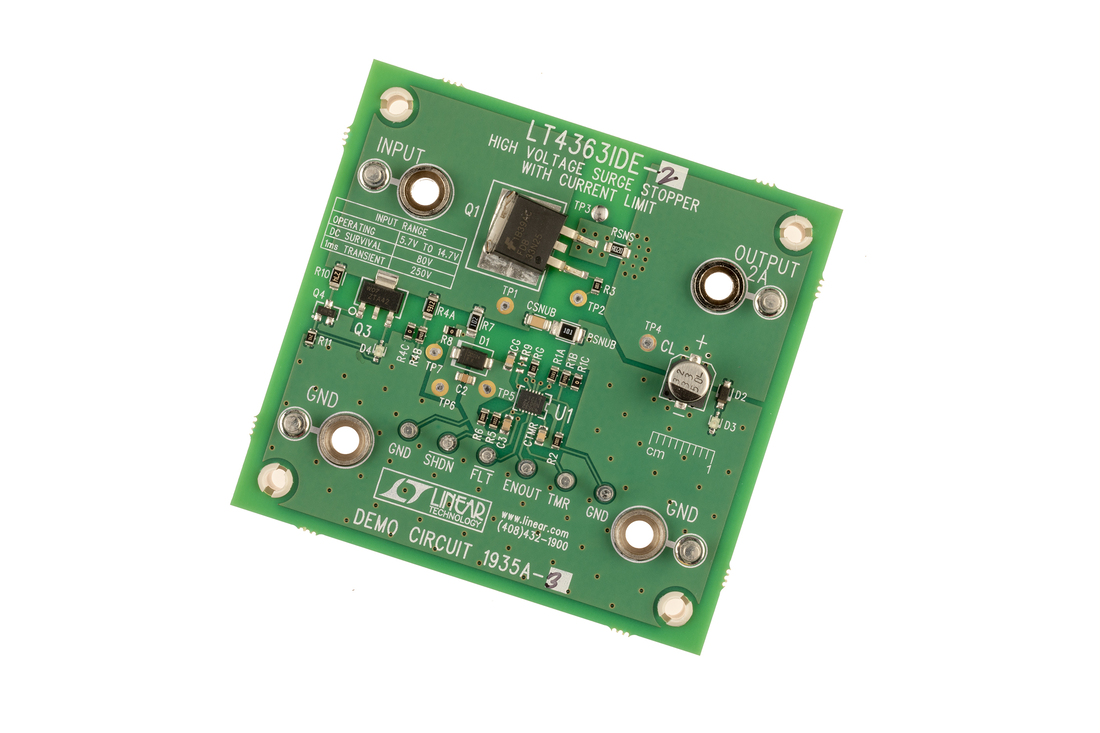

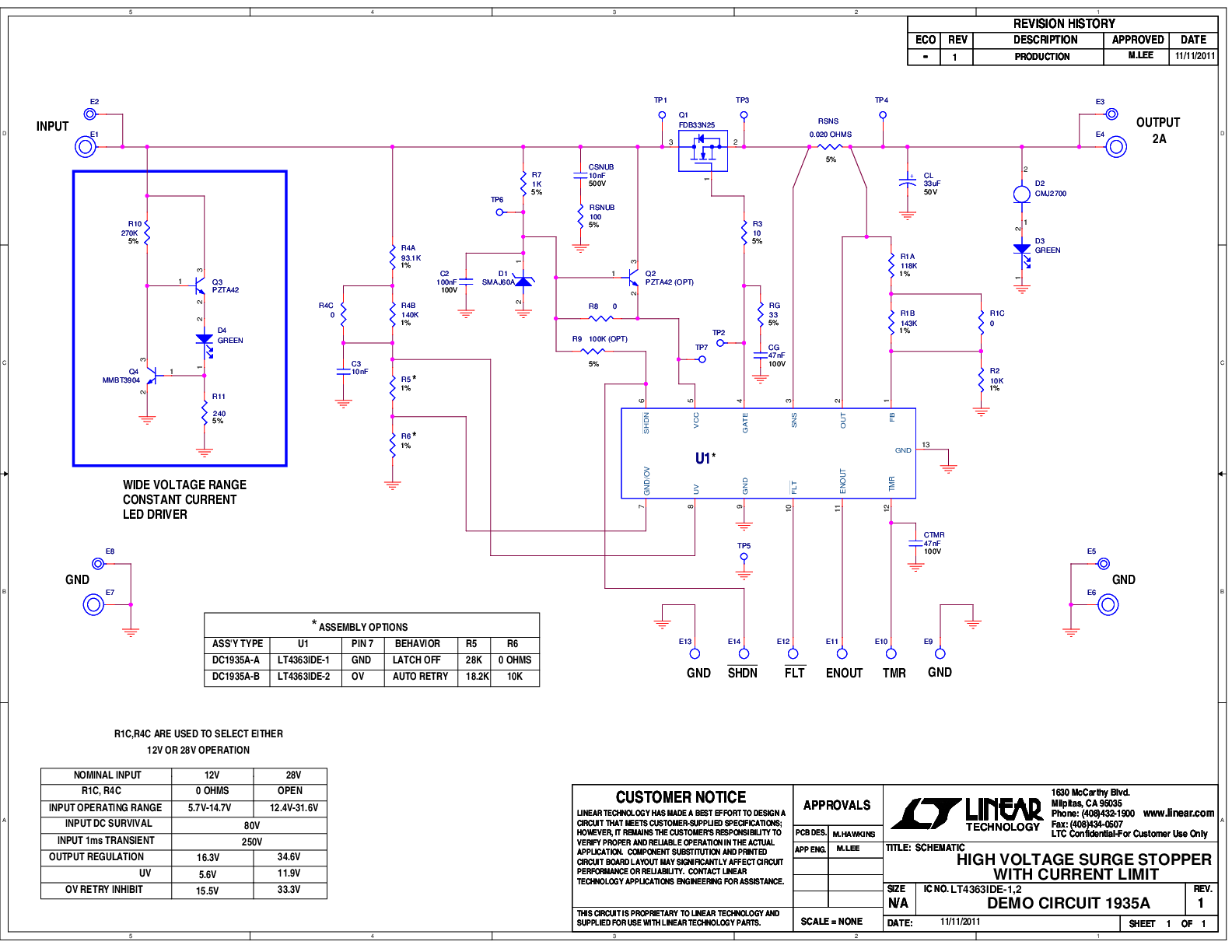

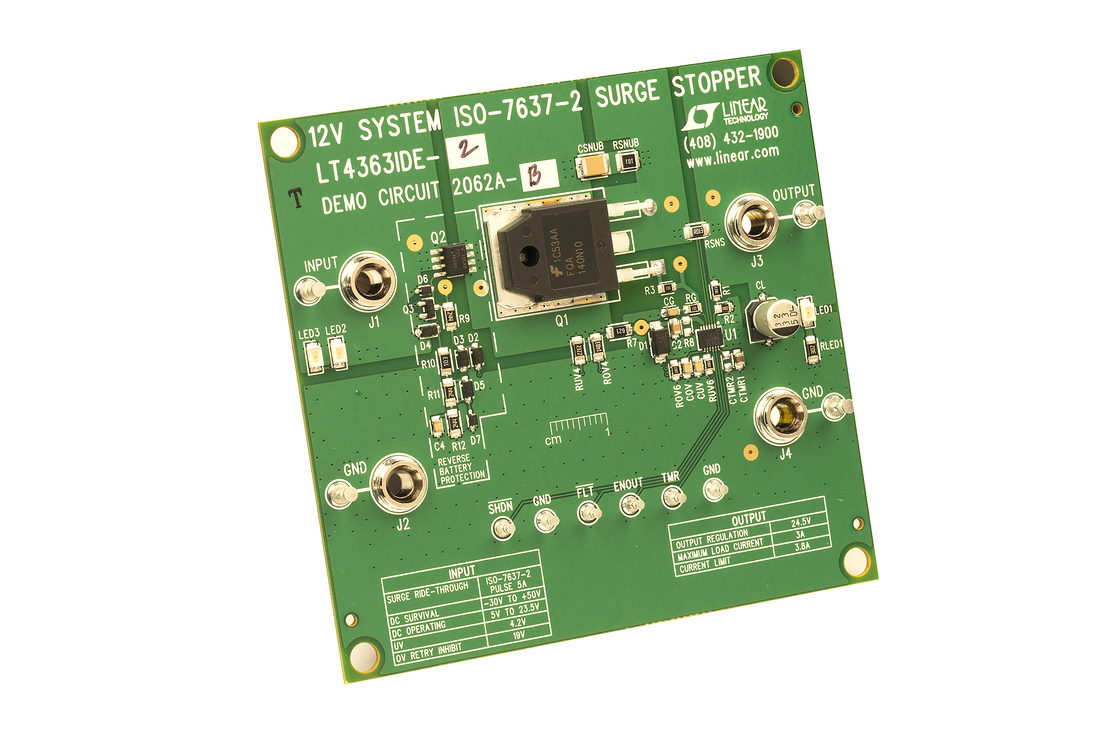

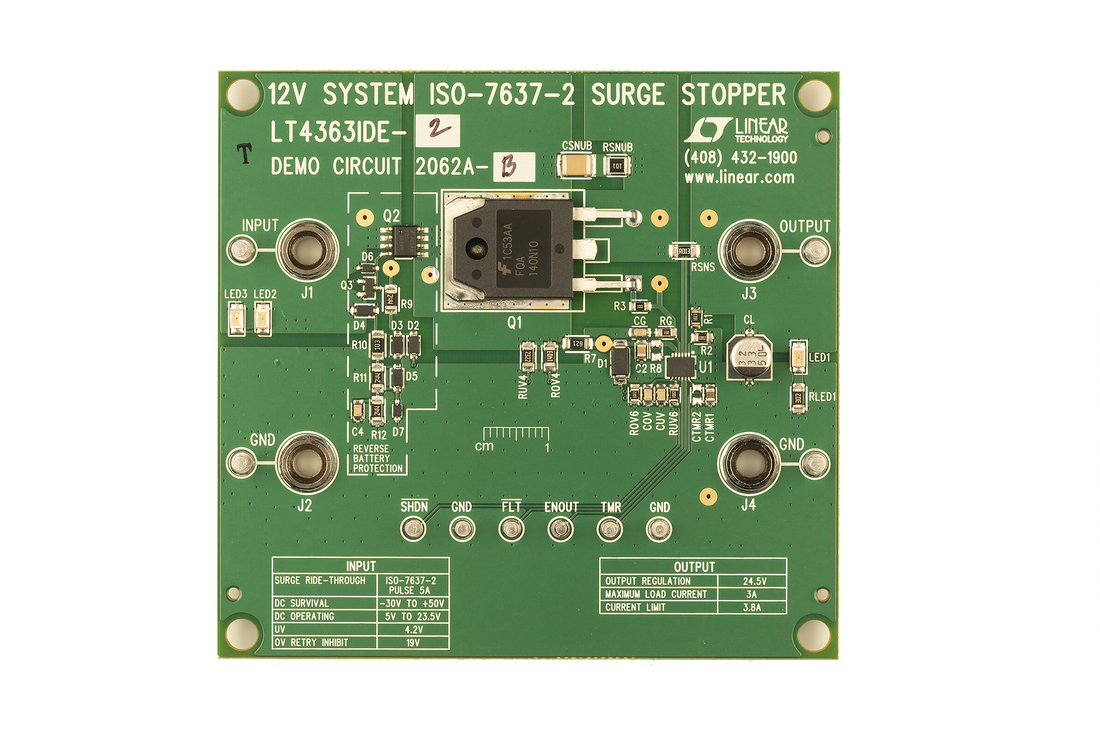

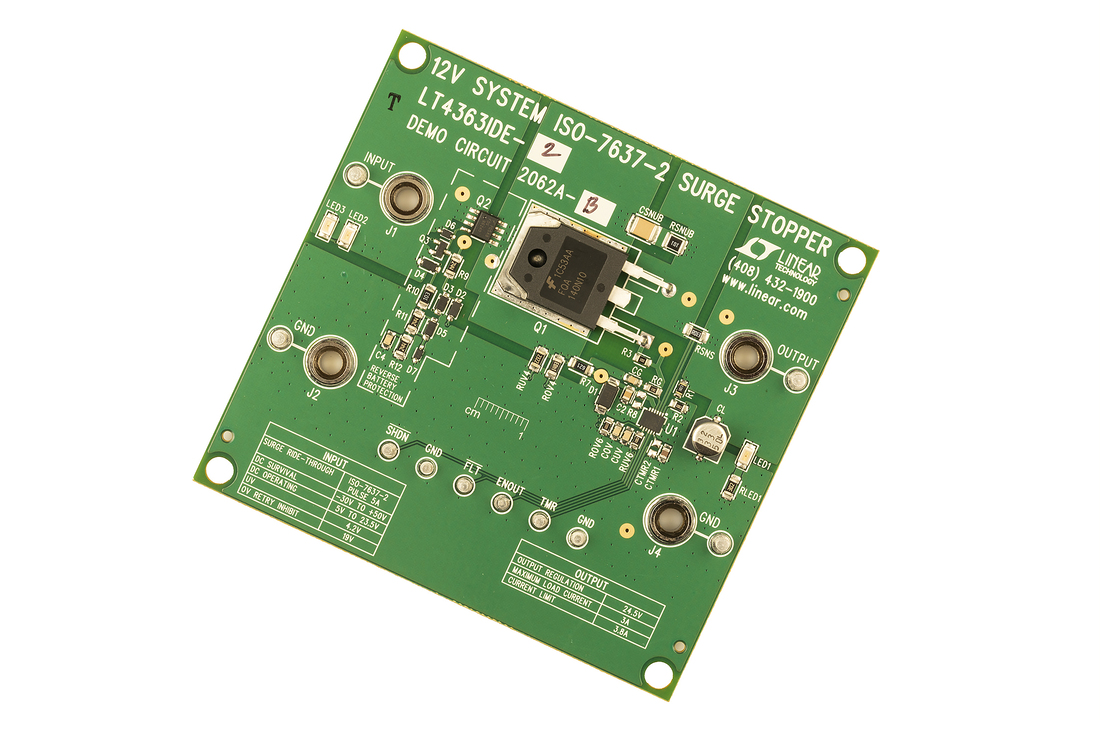

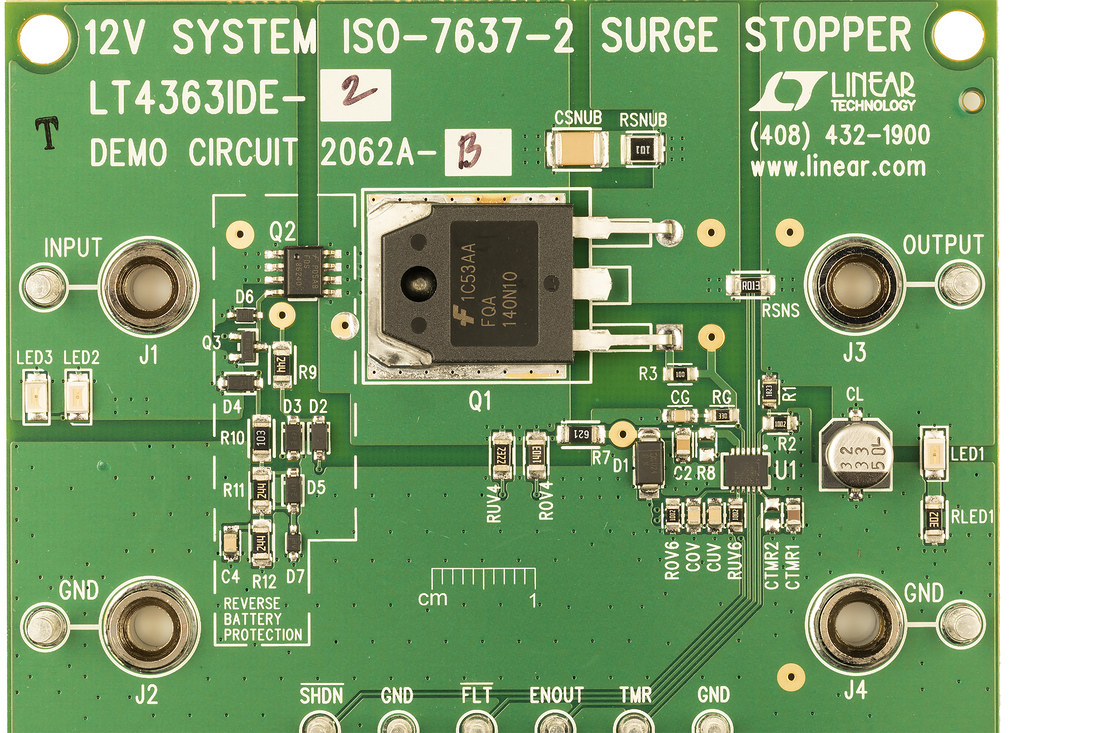

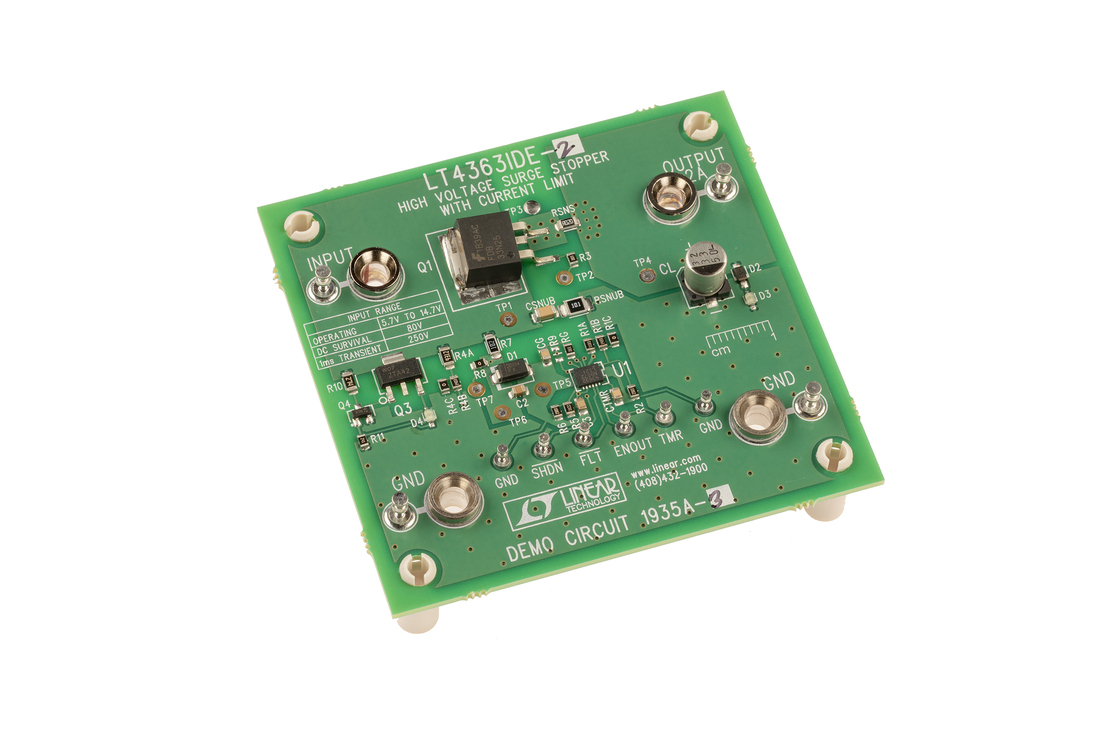

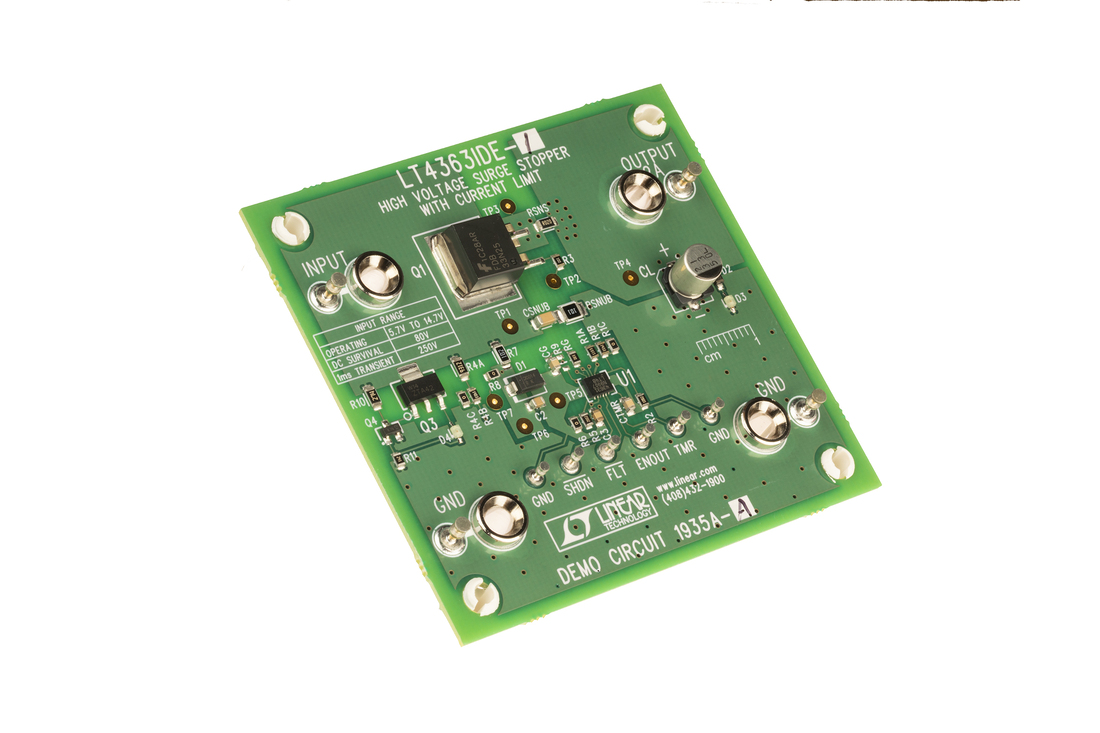

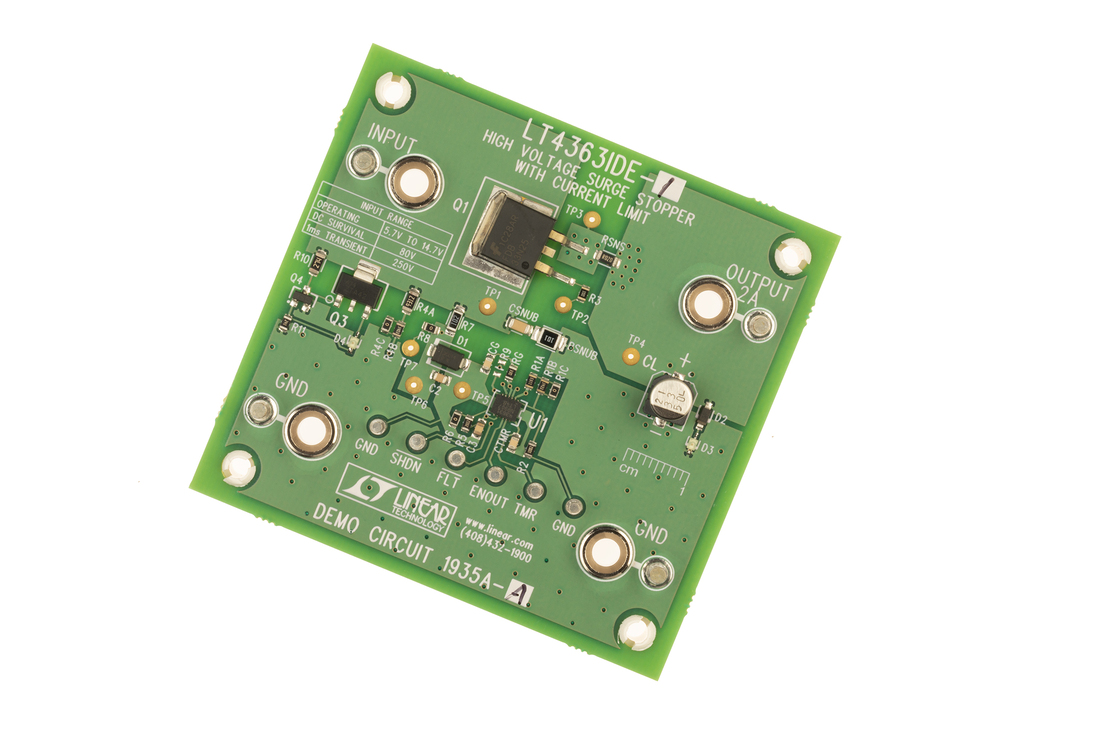

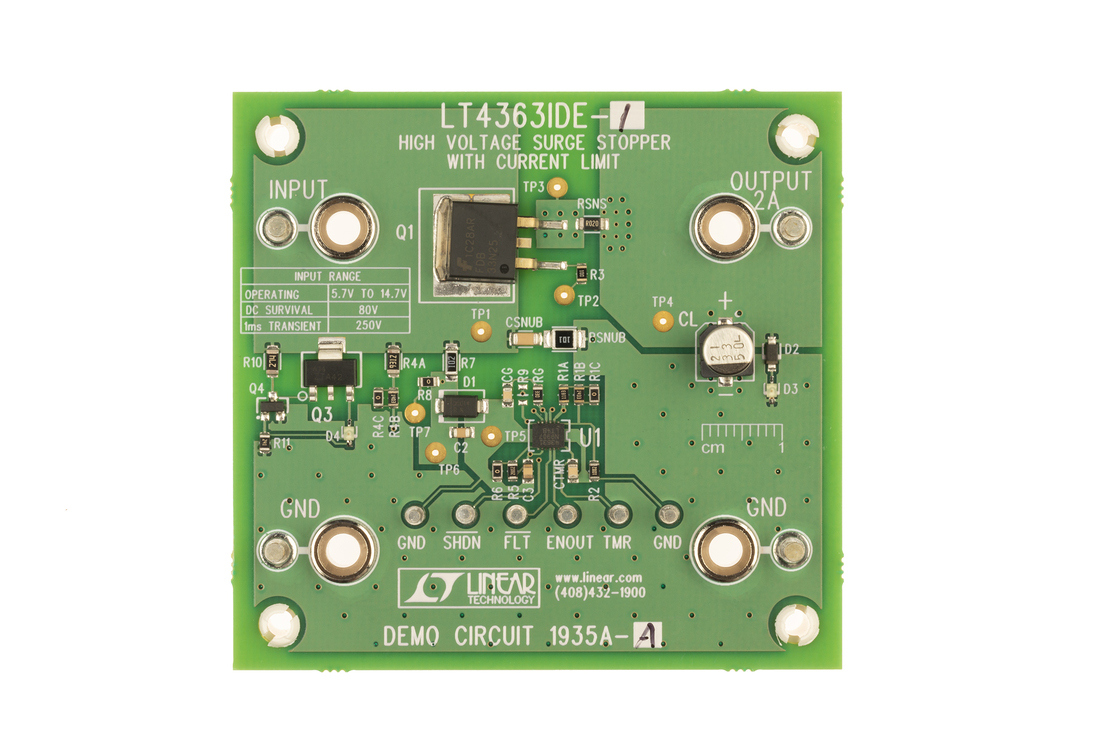

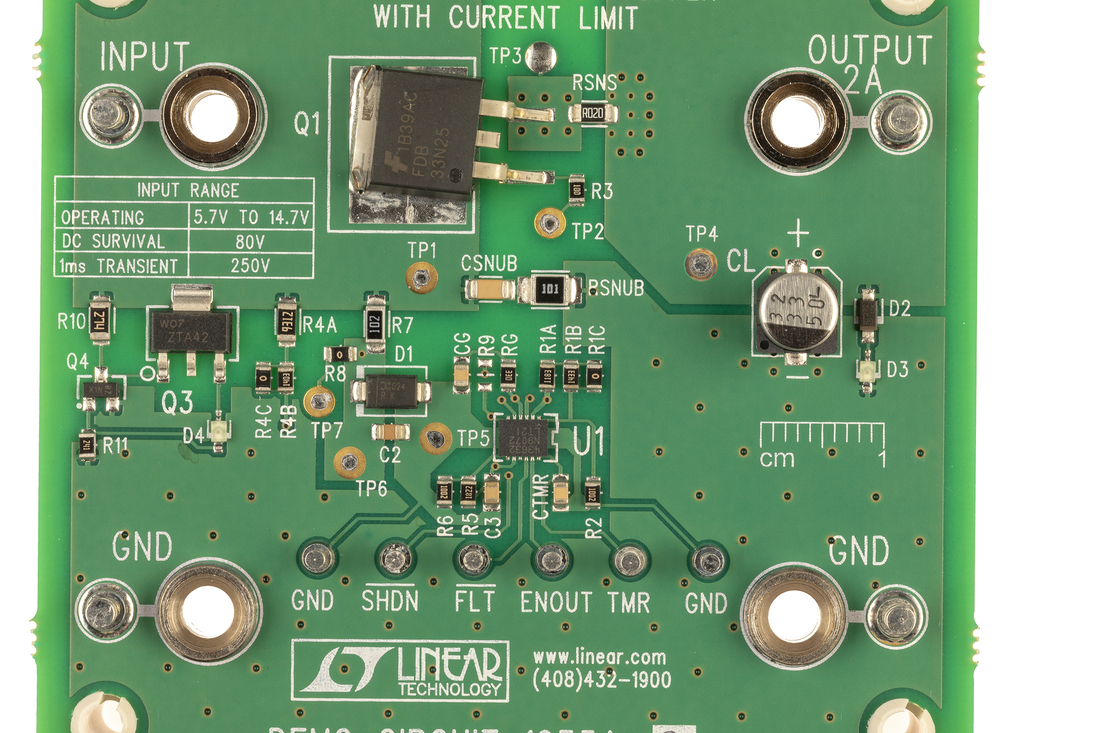

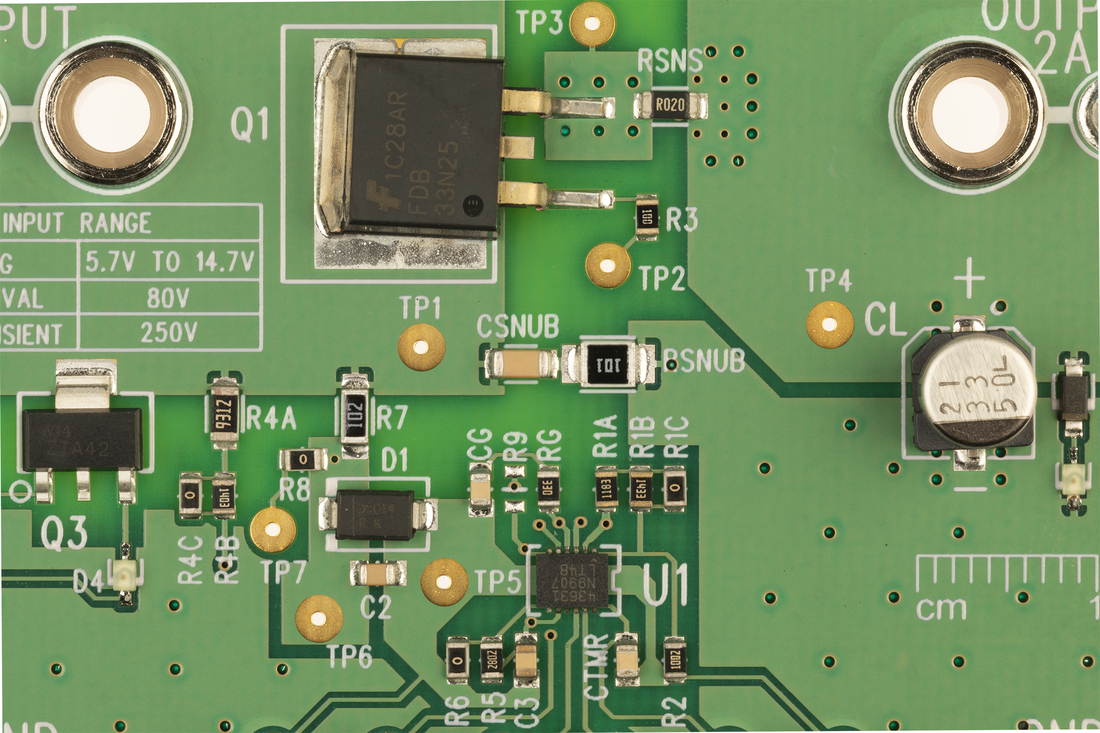

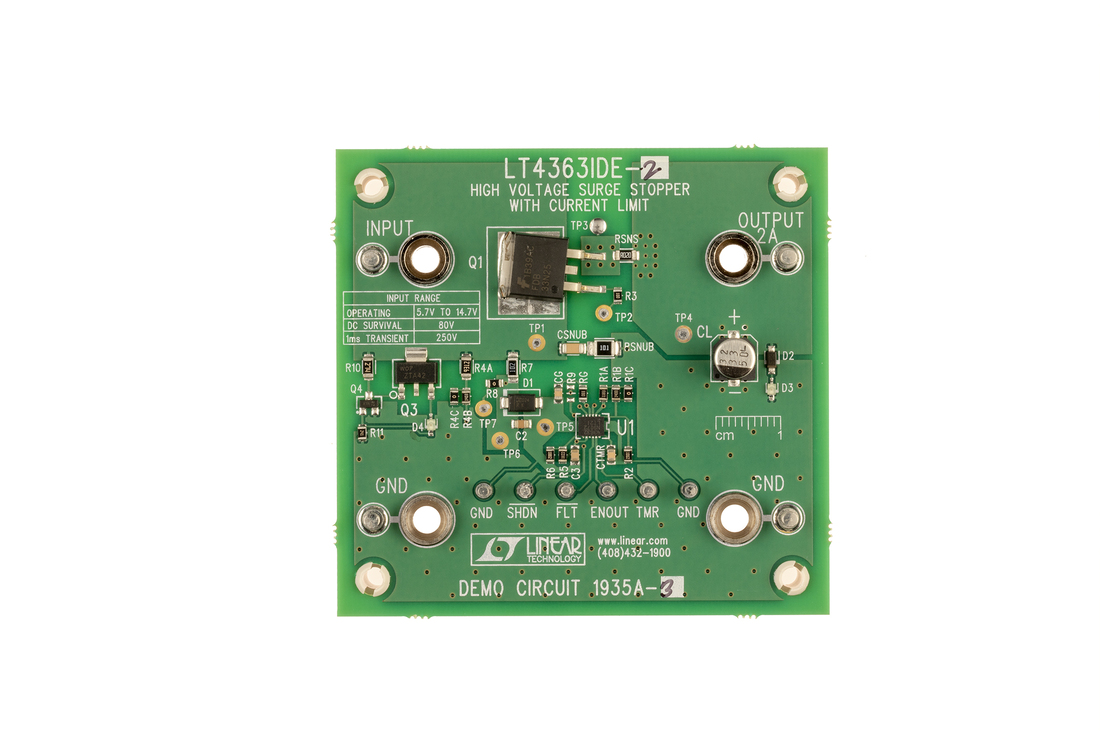

LT4363IDE-2 Demo Board: 12V System ISO-7637-2 Surge Stopper, Auto-Retry Version

立即购买更多内容

产品详情

DC2062A-B: Demo Board for LT4363 High Voltage Surge Stopper with Current Limit.

资料

DC2062A - Demo Manual
2013/10/21

DC2062A - Design Files
2013/10/21

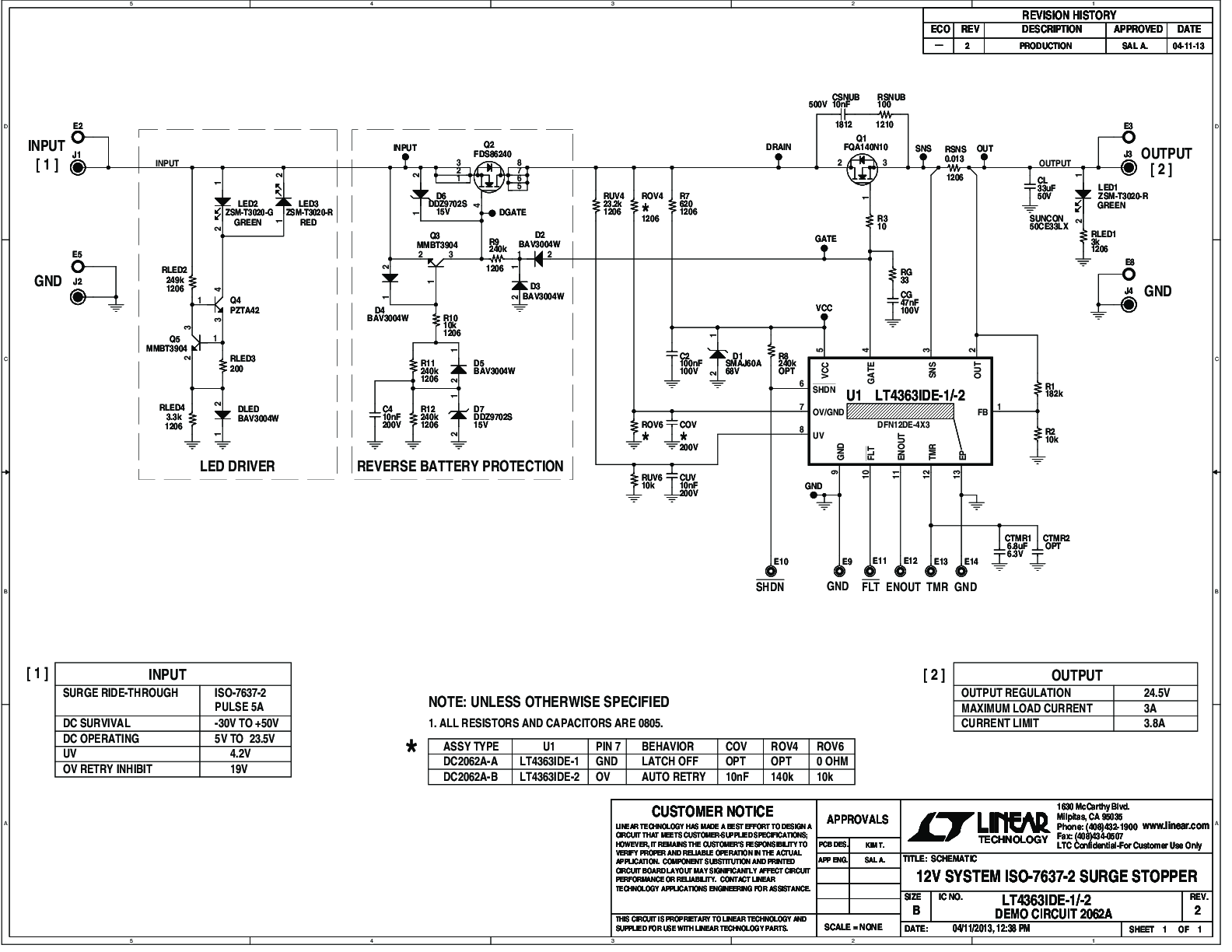

DC2062A - Schematic
2013/10/21

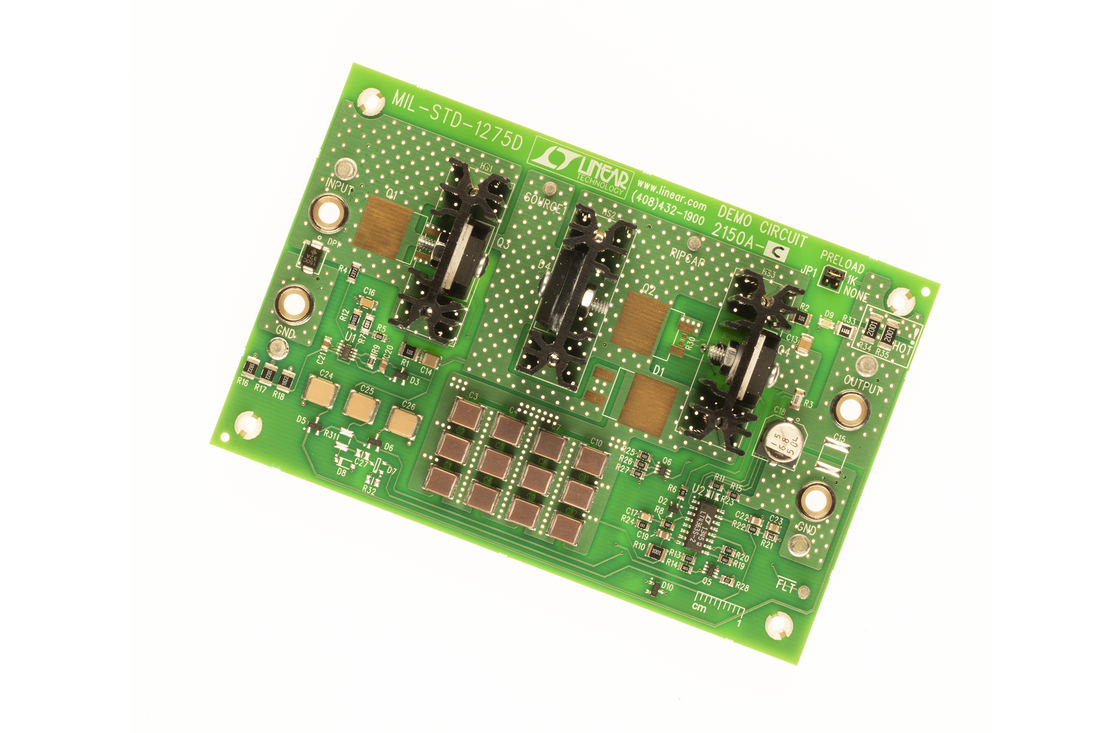

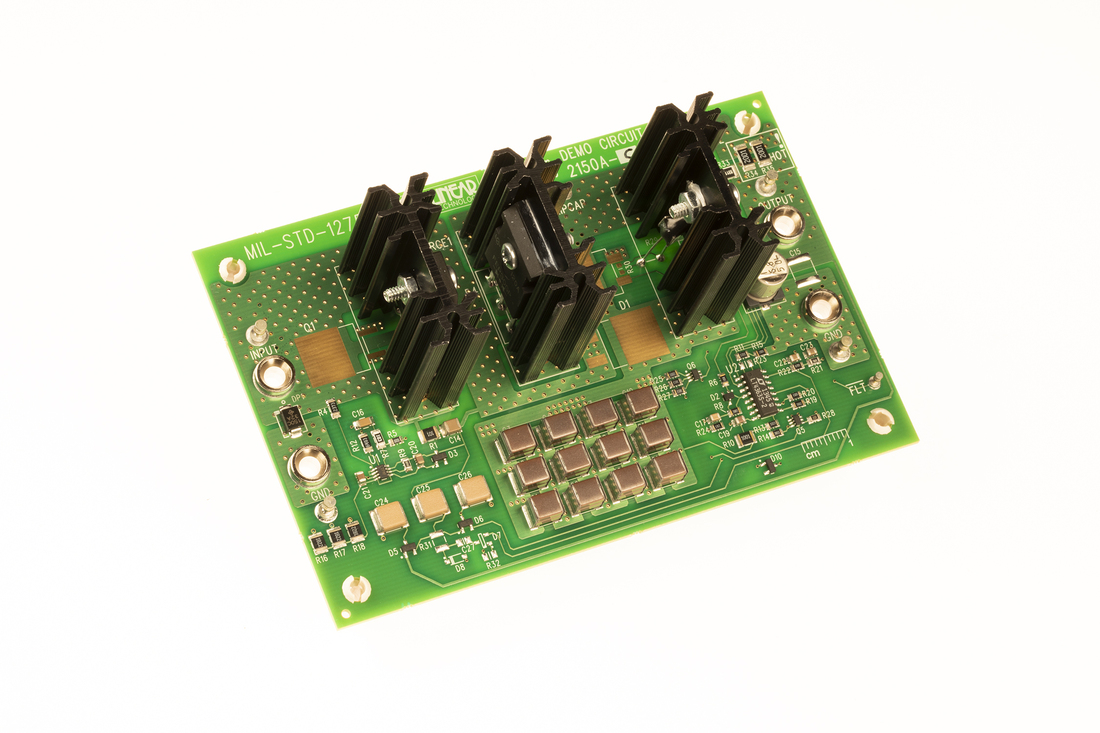

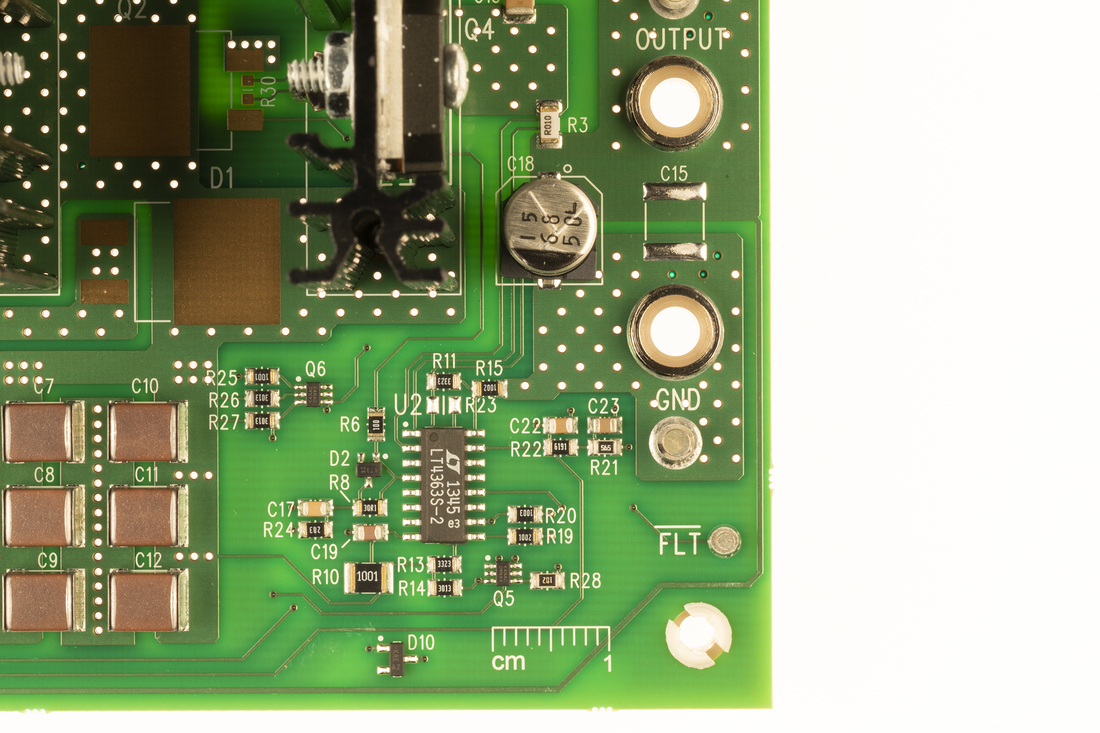

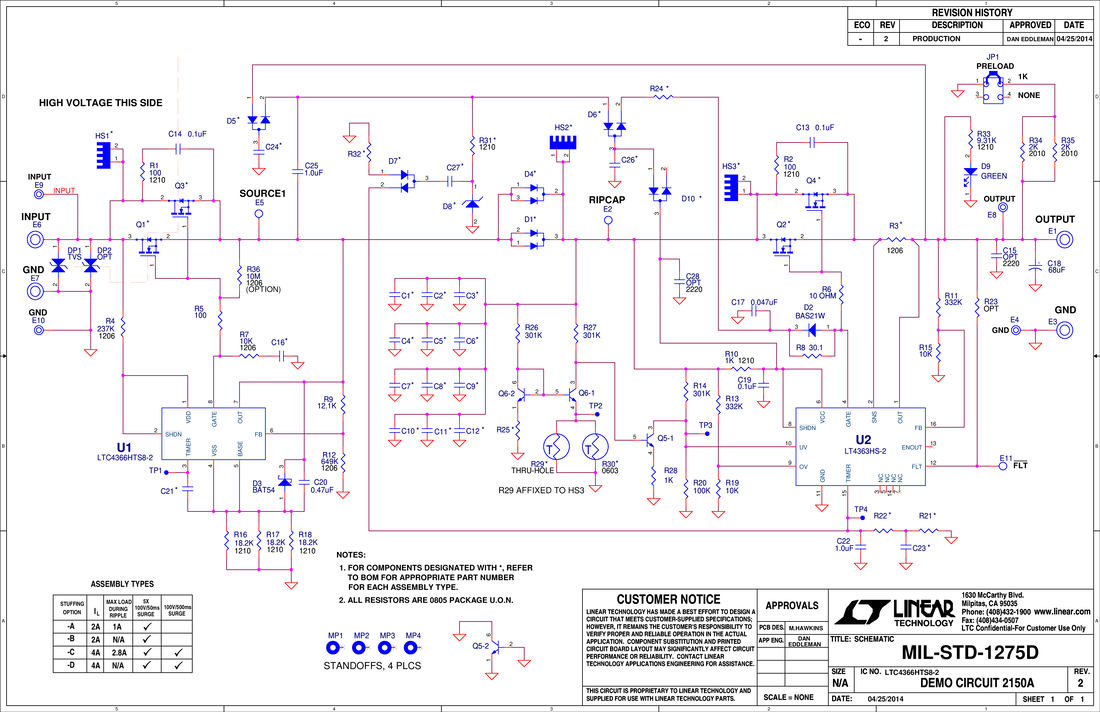

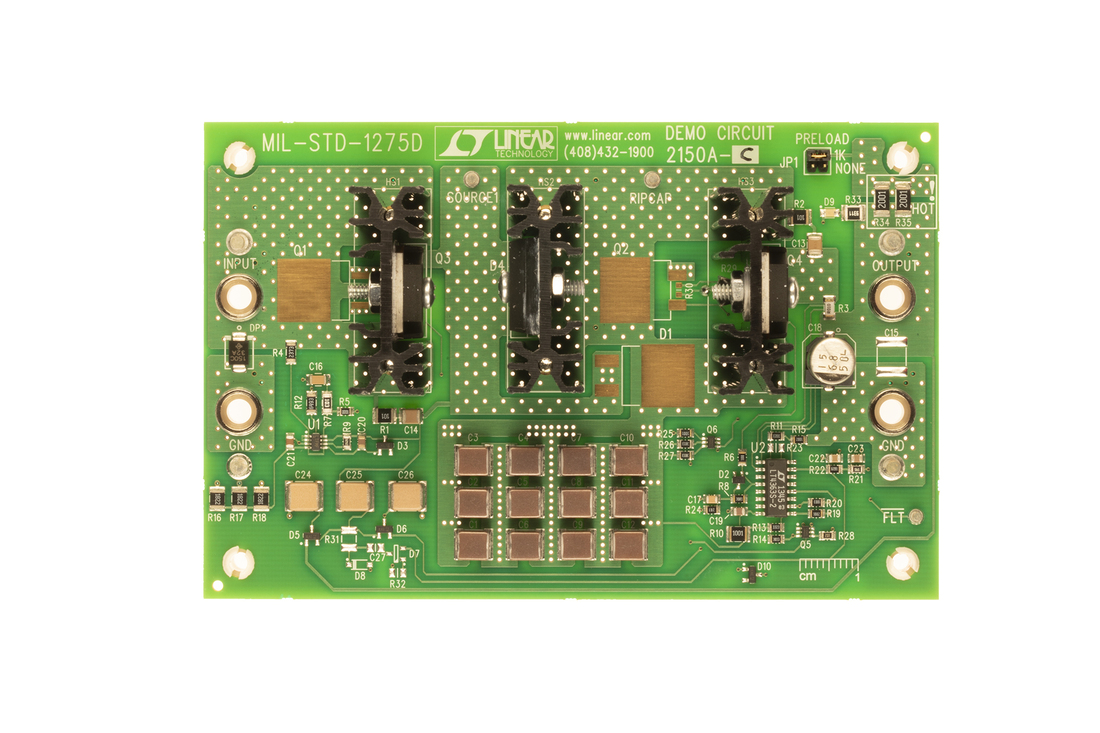

28V、5A MIL-STD-1275D浪涌抑制器（集成LTC4366HTS8-2和LT4363HS-2）

立即购买更多内容

产品详情

演示电路2150A使用LTC4366-2和LT4363-2浪涌抑制器以满足MIL-STD-1275D要求。该规范由美国国防部制定，规定了由军用车辆28V电源供电的电气系统要求。面对MIL-STD-1275D较高的浪涌、尖峰和纹波条件时，DC2150A的输出电压限制为44V。大多数情况下，只需在可承受44V电压的器件前面配置此电路即可满足MIL-STD-1275D要求。除±7V纹波条件（14V峰峰值）以外，默认版本DC2150A-C均提供最小4A的输出电流。在纹波条件下，DC2150A-C为负载提供最小2.8A的电流。在输入纹波条件下超过2.8A可能会导致DC2150A-C超时和关断，其时间小于MIL-STD-1275D一分钟的纹波穿越要求。
