概览

优势和特点

  • 宽工作电压范围：4V至80V
  • 可承受80V以上的浪涌，带VCC箝位
  • 可调输出箝位电压
  • 理想二极管控制器可在输入电压不足的情况下保持输出电压
  • 反向输入保护可达-40V
  • 反向输出保护可达-20V
  • 过流保护
  • 12V时具有10μA低关断电流
  • 可调故障定时器
  • 故障时重试占空比为0.1% (LTC4364-2)
  • 采用4mm x 3mm 14引脚DFN、16引脚MSOP和16引脚SO三种封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC4364 浪涌抑制器具有理想二极管控制器，可保护负载免遭高电压瞬变的损坏。通过控制一个外部 N 沟道 MOSFET 传输器件两端的电压降，该器件可在过压过程 (例如：汽车中的负载突降) 中限制和调节输出。另外，LTC4364 还包括一个定时的电流限制电路断路器。在故障情况下，一个可调故障定时器必须在传输器件关断之前结束。LTC4364-1 将锁断传输器件，而 LTC4364-2 则在一个延迟之后自动重新起动。LTC4364 可精确地监视输入电源的过压 (OV) 和欠压 (UV) 情况。外部 MOSFET 在欠压状况下保持关断，自动重试在过压状态下停用。

一个集成型理想二极管控制器负责驱动第二个 MOSFET，以替代一个用于实现反向输出保护和输出电压保持的肖特基二极管。LTC4364 可控制 MOSFET 两端的正向电压降，并较大限度地抑制电源故障、欠压或输入短路时的反向电流瞬变。

应用

  • 汽车 / 航空电子设备浪涌保护
  • 热插拔 / 带电插入
  • 冗余电源“或”
  • 输出端口保护

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

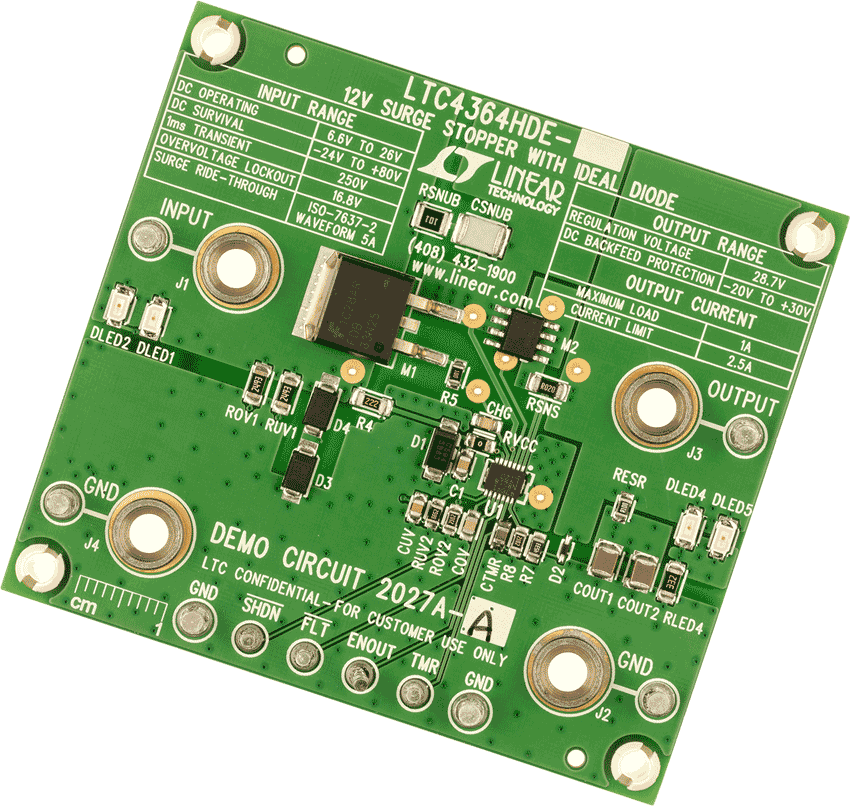

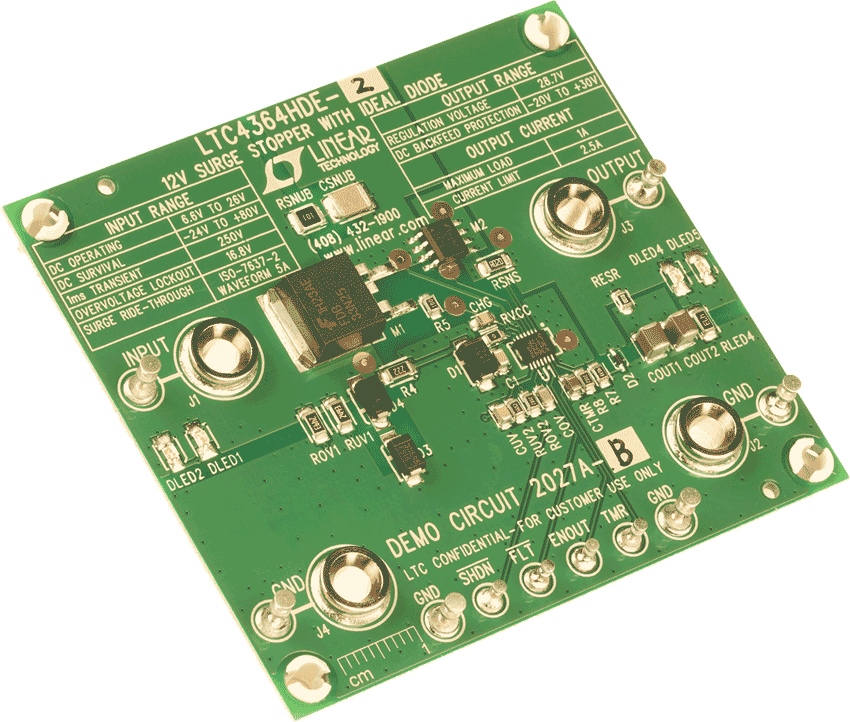

评估套件 (2)
