MAX77958

量产

独立的USB Type-C和USB供电控制器

业界超简单的独立USB Type-C和USB供电控制器

数据手册 (Rev. 6) 产品选型表

产品模型: 6

Viewing:

概述

支持自主配置或基于MCU的配置

自主配置无需固件开发
可根据应用要求定制

可定制固件

默认嵌入式固件兼容USB
支持对事件采取可自定义的操作
提供固件更新以适应未来的规范修订

支持USB Type-C和USB-PD

兼容USB Type-C 1.3版和PD3.0
模式配置：接收端/源/双角色端口
可编程电源(PPS)接收端支持
支持快速角色交换(FRS)初始接收端
支持交替模式
电缆方向和电源角色检测
带OCP的集成式V_CONN 开关
支持Try.Snk状态
音频和调试配件灌电流/拉电流模式

支持BC1.2传统/专有充电器检测

集成D+/D-开关

水分检测/防腐蚀

高电压V_BUS (28V)

CC引脚提供V_BUS短路保护(22V)

支持电池耗尽

SYS和 V_BUS双电源输入

I²C 可编程配置

通过I²C 主机控制外部充电器或直充IC

九个可配置GPIO

超高速多路复用器/检测/IRQ
使能/禁用外部开关或器件

30引脚、6x5、0.5mm间距WLP封装

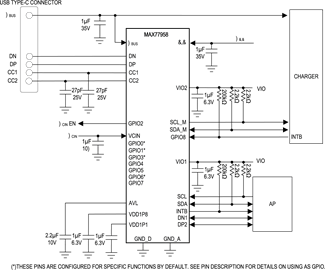

MAX77958是一款可靠的USB Type-C CC检测和供电(PD)协议实现解决方案。该器件使用了Type-C CC检测和USB PD消息来检测连接的附件或设备。该IC可保护器件免受过压和过流影响，并检测湿度状况，防止USB Type-C连接器遭受腐蚀。该IC还提供D+/D- USB开关和BC1.2检测来支持传统的USB标准。其中包含适用于USB PD的VCONN开关，以及适用于外部 V_CONN升压或降压转换器的使能引脚。USB PD协调完成之后，该IC可为外部多路复用器配置替代模式设置。

该IC符合USB Type-C标准（1.3版本）和PD 3.0标准，能够在不影响合规性的情况下轻松自定义。

该IC包含一个 I²C 主机，能够对系统中的其他设备执行读写操作，所以其固件能够自行配置相关器件，无需主处理器提供协助。例如，可基于BC1.2检测、CC检测和PD通信来配置外部充电器。

该IC带有一个中断输出引脚，可以报告事件检测和状态变化情况。此外还带有一个I²C 接口，系统可使用该接口来读/写并配置内部寄存器。

该IC具有9个可配置的GPIO，可用于进行检测，或用作中断引脚、外部器件的启用/禁用引脚，或用作ADC输入。

该IC采用3.10mm x 2.65mm、0.5mm间距的晶圆级封装(WLP)。

应用

智能手机
平板电脑
摄像头
游戏机
移动电源
工业设备PoE至USB Type-C转换器
手持式设备
便携式设备
监视器
医疗健康和医疗设备
其他USB Type-C器件

产品模型: 6

参考资料

数据手册 1

MAX77958: Standalone USB Type-C and USB Power Delivery Controller Data Sheet (Rev.6) 06/09/2021

可靠性数据 1

MAX77958 Reliability Report 09/16/2024

用户手册 1

UG-7139: MAX77958 Customization Script and OPCode Command Guide (Rev.5) 07/15/2024

技术文章 4

实现物流和零售自动化—第1部分 07/09/2024

加快USB PD电池充电器设计 07/24/2023

利用USB-C实现并联电池充电如何帮助提升用户体验 08/15/2023

USB-C and USB Power Delivery Solutions 01/15/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX77958CEWV+	30-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77958CEWV+T	30-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77958DEWV+	30-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77958DEWV+T	30-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77958EWV+	30-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77958EWV+T	30-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

软件开发 14

评估套件

schematic 1

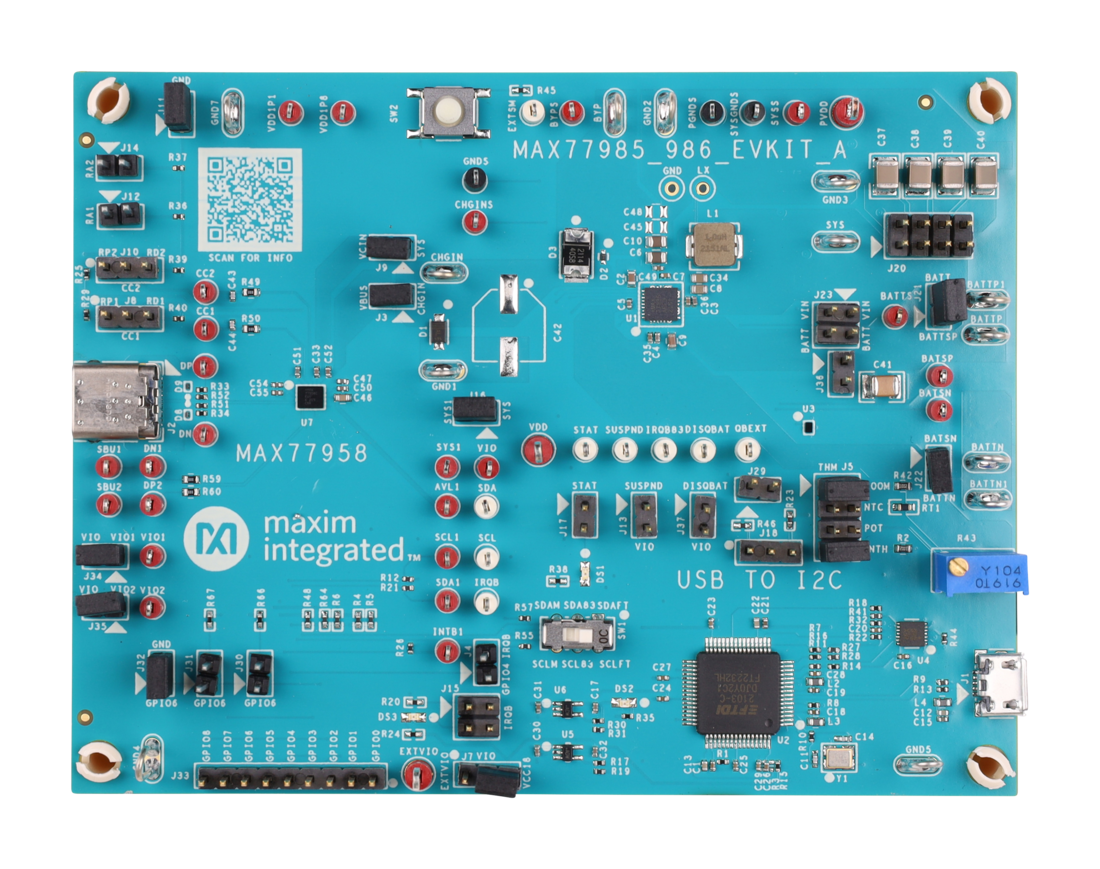

MAX77985/MAX77986评估套件

立即购买更多内容

特性和优点

高效率单节电池开关充电器
- 使用MAX77986充电，最高电流5.5A
- 4A、12V输入时降压效率为92%
绝对最大输入额定电压：+28V
输入工作电压范围：4.7V至19V
支持反向升压，提供高达12V的可编程输出电压选项
LED充电状态输出
可通过按钮操作退出运输模式
外部放电FET使能输出
挂起模式专用输入(SUSPND)
支持噪声敏感型应用的扩频功能

9V和15V电源的可编程拔出检测
USB Type-C独立控制器支持可定制固件
USB Type-C 1.3版和PD 3.0兼容
支持USB接收端（Sink）/USB源（Source）/DRP端口
支持PPS Sink
支持快速角色交换（FRS）初始Sink（接收端）
带OCP的集成VCONN开关
支持Try.Snk
支持BC1.2传统充电器检测

产品详情

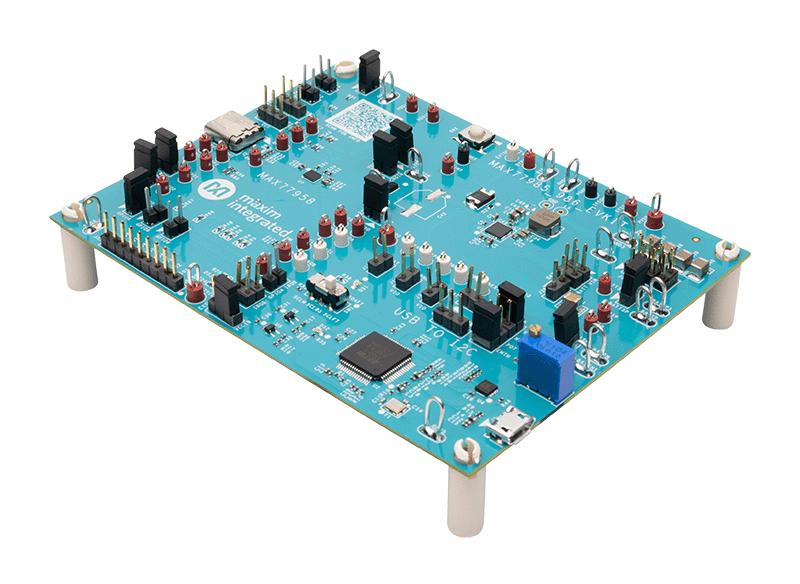

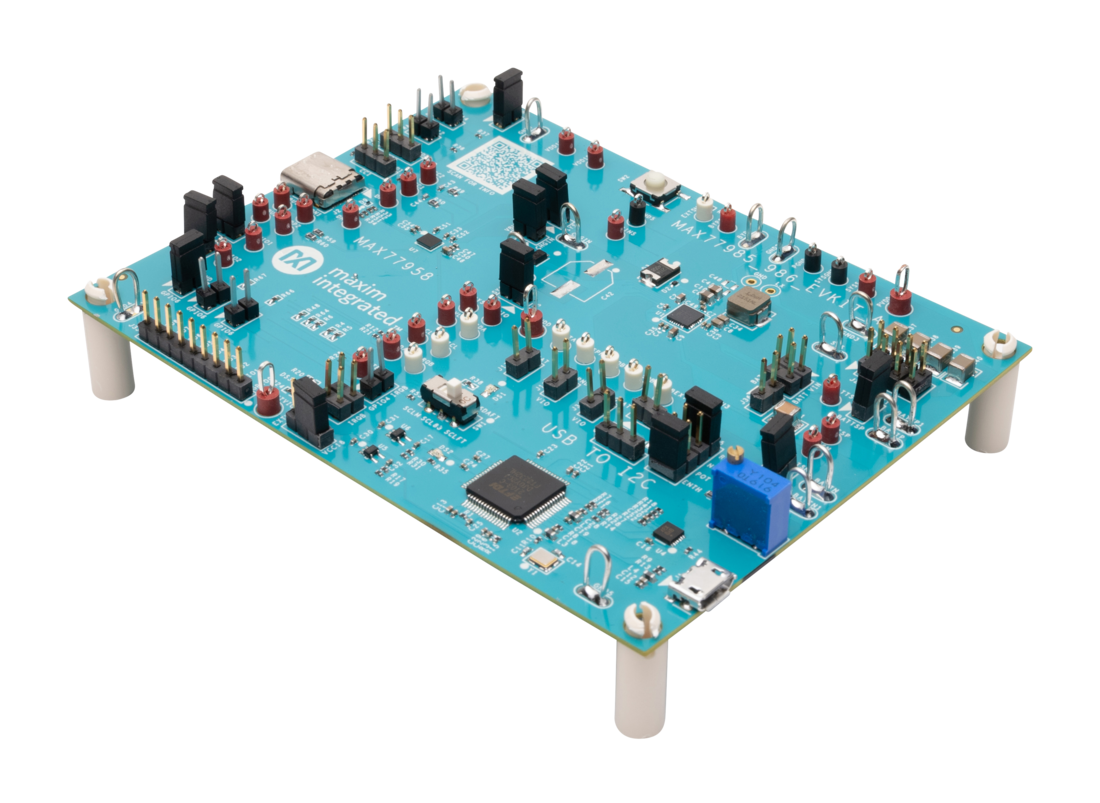

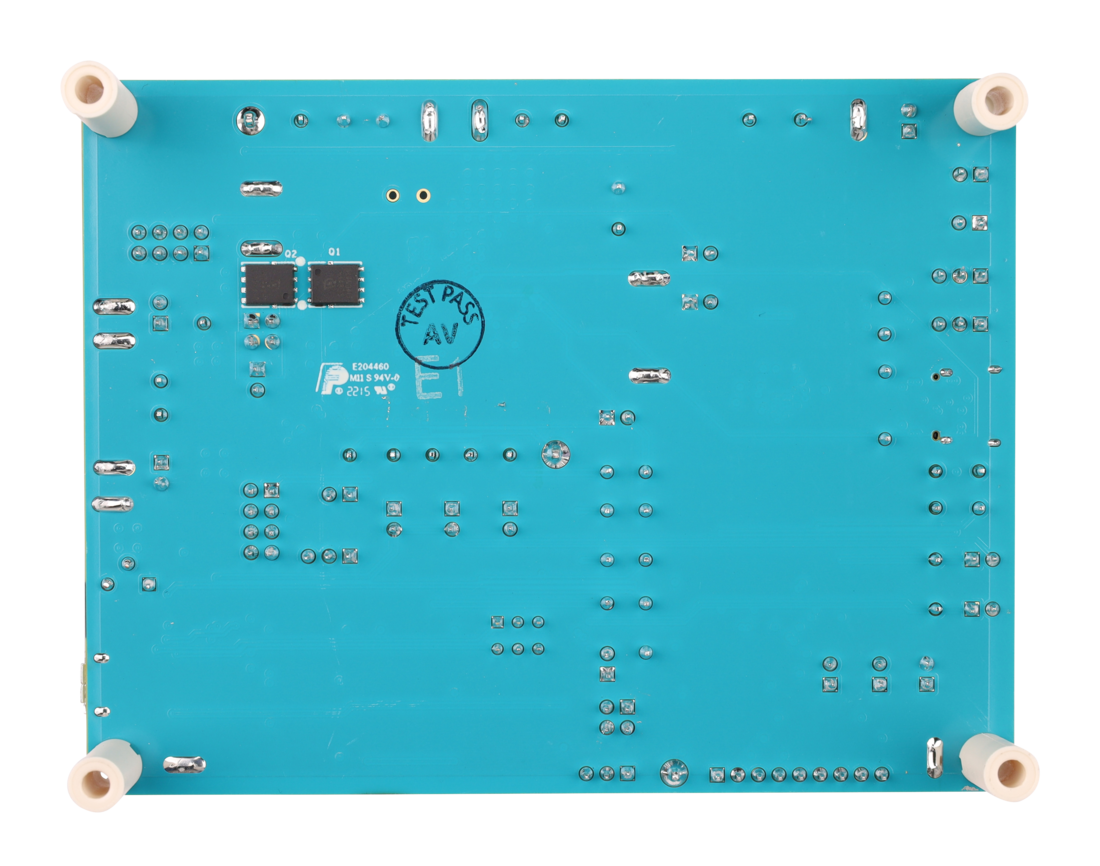

MAX77985/MAX77986评估套件（EV套件）是一款装配完成且经过测试的印刷电路板(PCB)，用于演示MAX77985A/MAX77985B/MAX77986A/MAX77986B单节锂离子电池充电器。

MAX7798XX系列IC适用于1S Li+电池应用，可在4.7V至19V输入电压下工作，最大充电电流为3.5/5.5A。该IC提供反向升压以及全集成低功耗开关，可实现小尺寸高效率解决方案。该评估套件用于演示IC的性能，可轻松评估采用MAX77958 USB Type-C PD控制器的完整USB Type-C^® PD解决方案。这种组合允许通过USB Type-C端口为电池快速充电，以及使用电池OTG模式为USB Type-C端口反向供电。

包装中随附Micro-B USB线缆，用于连接Windows PC的USB端口与IC的从机I²C端口。基于Windows^®的图形用户界面(GUI)软件提供了一个用户友好的界面，方便轻松使用IC功能。

资料

MAX77985-MAX77986 EVKIT ODB Files
2023/2/10

软件

MAX77985/86 Evaluation Kit Software, 1.0.6-x64
4.7 M

MAX77985/86 Evaluation Kit Software, 1.0.6-x86
4.7 M

schematic 4

MAX77958/MAX77962评估套件

立即购买更多内容

特性和优点

高电压 V_BUS范围
CC引脚提供V_BUS短路保护
支持Type-C和USB-PD
- 模式配置：DFP/UFP/DRP
- 兼容Type-C rev1.3和PD3.0
- 电缆方向和电源角色检测
- 带OCP的集成式V_CONN开关
- 支持Try.Snk状态
- 支持音频
- 支持调试配件灌电流/拉电流模式
- 支持FRS（快速角色交换）初始灌电流
- 支持PPS（可编程电源）灌电流
支持BC1.2传统/专有充电器检测
- 集成D+/D-开关
用于存储自定义配置的MTP存储器
水分检测和防腐蚀
自定义脚本
I²C可编程配置
通过I²C主机控制外部充电器或DC-DC转换器IC
9个可配置的GPIO（GPIO6适用于SID）
- 外部超高速多路复用器/检测/IRQ
- 使能/禁用外部电源或FET
板载 I²C 接口
兼容Windows 10
经过验证的PCB布局
装配完成且经过测试

产品详情

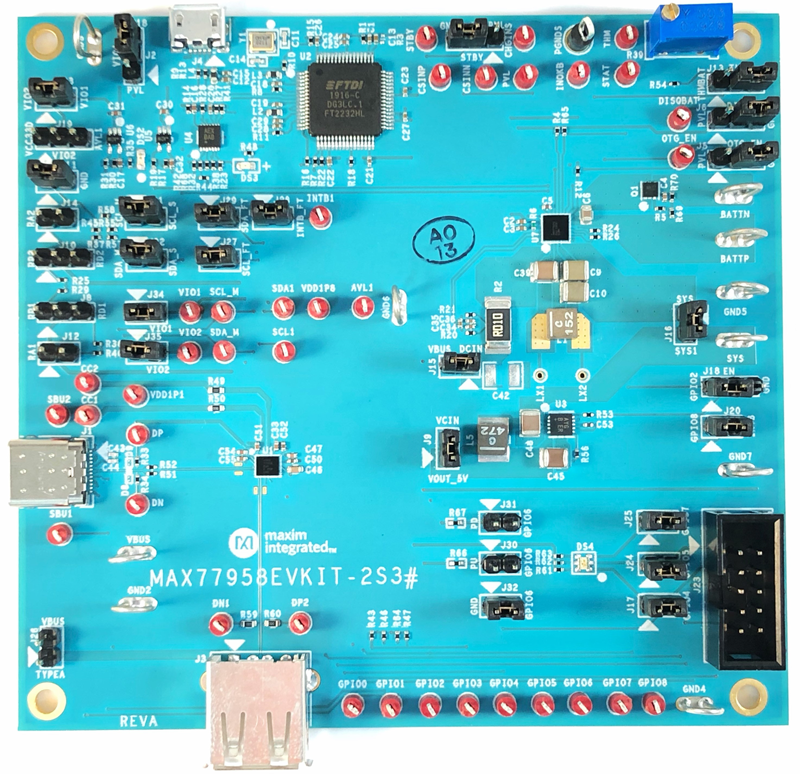

MAX77958评估套件（EV套件）是一款装配完善且经过测试的印刷电路板(PCB)，用于演示MAX77958独立USB Type-C和供电控制器。

该评估套件能够轻松评估以下特性：

USB Type-C检测/PD通信（参见表1查看首字母缩略词）
- 电源角色（灌电流和拉电流）、数据角色（UFP和DFP）检测
- PD适配器检测和PD通信
- 带OCP的集成式V_CONN开关
- 电源/数据角色交换
- PPS（PD适配器支持PPS）
- 音频和调试配件灌电流/拉电流模式
- 供应商定义的消息
BC1.2传统充电器检测：SDP、CDP、DCP和DCD超时
通过 I²C 主机控制配套IC。
9个可配置GPIO

该评估套件包含MAX77962充电器，用于演示MAX77958的 I²C 主机特性。MAX77962是一款降压-升压充电器，适用于2S Li+电池应用，可以采用3.5V至23V输入电压，支持3.2A最大可编程快速充电电流。

评估套件中集成MAX16904降压转换器，以提供5V至V_CONN引脚。当MAX77958处于拉电流电源角色时，MAX77958使用GPIO2使能降压转换器。

包装中随附Micro-B USB线缆，可以作为 Windows^® PC 的USB端口和MAX77958的从机 I²C 端口之间的接口。提供基于Windows的软件，具有易用界面，方便使用MAX77958的功能。

资料

MAX77958EVKIT-2S3 ODB Files - Design Files
2023/6/29

schematic 5

MAX77958、MAX77961评估套件

立即购买更多内容

特性和优点

高压V_BUS范围
对V_CC引脚的保护
Type-C支持和USB-PD支持
- 模式配置：DFP/UFP/DRP
- Type-C rev1.3和PD3.0兼容
- 电缆方向和电源角色检测
- 带OCP的集成V_CONN交换机
- 支持Try.Snk状态
- 支持音频
- 支持调试附件接收器/源模式
- FRS（快速角色交换）初始接收器支持
- PPS（可编程电源）接收器支持
支持BC1.2传统/专有充电器检测
- 集成D+/D-开关
用于存储自定义配置的MTP内存
水分检测和防腐
自定义脚本
I²C可编程配置
I²C主控器控制外部充电器或DC-DC转换器IC
九个可配置GPIO（GPIO6代表SID）
- 外部超高速多路复用器/检测/IRQ
- EN/DISABLE外部电源或FET
板载I²C接口
Windows 10兼容
经验证的PCB布局
完全组装和测试

产品详情

MAX77958评估套件（EV套件）是一款装配完善且经过测试的印刷电路板(PCB)，用于演示MAX77958独立USB Type-C和供电控制器。

该评估套件能够轻松评估以下特性：

USB Type-C检测/PD通信（参见表1查看首字母缩略词）
- 电源角色（灌电流和拉电流）、数据角色（UFP和DFP）检测
- PD适配器检测和PD通信
- 集成式V_CONN开关，集成OCP
- 电源/数据角色交换
- PPS（PD适配器支持PPS）
- 音频和调试配件灌电流/拉电流模式
- 供应商定义的消息
BC1.2传统充电器检测：SDP、CDP、DCP和DCD超时
I²C主机控制配套IC
9个可配置的GPIO（GPIO6适用于SID）

该评估套件包含MAX77961充电器，用于演示MAX77958的I²C主机特性。MAX77961是一款降压-升压充电器，适用于2S/3S Li+电池应用，可以采用3.5V至25V输入电压，支持6A最大可编程快速充电电流。MAX77961可以通过CONG引脚电阻(R5)配置为2电池或3电池应用；有关更多详情，请参阅MAX77961数据手册。

评估套件中集成MAX16904（降压转换器），以提供5V至V_CONN

包装中随附Micro-B USB线缆，可以作为Windows^® PC的USB端口和MAX77958的从机I²C端口之间的接口。提供基于Windows的软件，具有易用界面，方便使用MAX77958的功能。

应用

摄像头
游戏机
手持式设备
医疗健康和医疗设备
工业设备PoE至USB Type-C转换器
监视器
其他USB Type-C器件
便携式设备
移动电源
智能手机
平板电脑

资料

MAX77958EVKIT-2S6 ODB Files - Design Files
2023/6/29

schematic 6

MAX77958、MAX77961评估套件

立即购买更多内容

特性和优点

高压V_BUS范围
CC引脚上的对V短路保护
Type-C支持和USB-PD支持
- 模式配置：DFP/UFP/DRP
- C型版本1.3和PD3.0兼容
- 电缆方向和电源角色检测
- 带OCP的集成V_CONN交换机
- 支持Try.Snk状态
- 支持音频
- 支持调试附件接收器/源模式
- FRS（快速角色交换）初始接收器支持
- PPS（可编程电源）接收器支持
支持BC1.2传统/专有充电器检测
- 集成D+/D-开关
用于存储自定义配置的MTP内存
水分检测和防腐
自定义脚本
I²C可编程配置
I²C主控外部充电器或DC-DC转换器IC
九个可配置GPIO（GPIO6用于SID）
- 外部超高速多路复用器/检测/IRQ
- EN/DISABLE外部电源或FET
车载I²C接口
Windows 10兼容
经验证的PCB布局
完全组装和测试

产品详情

MAX77958评估套件（EV套件）是一款装配完善且经过测试的印刷电路板(PCB)，用于演示MAX77958独立USB Type-C和供电控制器。

该评估套件能够轻松评估以下特性：

USB Type-C检测/PD通信（参见表1查看首字母缩略词）
- 电源角色（灌电流和拉电流）、数据角色（UFP和DFP）检测
- PD适配器检测和PD通信
- 集成式V_CONN开关，集成OCP
- 电源/数据角色交换
- PPS（PD适配器支持PPS）
- 音频和调试配件灌电流/拉电流模式
- 供应商定义的消息
BC1.2传统充电器检测：SDP、CDP、DCP和DCD超时
I²C主机控制配套IC
9个可配置的GPIO（GPIO6适用于SID）

该评估套件包含MAX77961充电器，用于演示MAX77958的I²C主机特性。MAX77961是一款降压-升压充电器，适用于2S/3S Li+电池应用，可以采用3.5V至25V输入电压，支持6A最大可编程快速充电电流。MAX77961可以通过CONG引脚电阻(R5)配置为2电池或3电池应用；有关更多详情，请参阅MAX77961数据手册。

评估套件中集成MAX16904（降压转换器），以提供5V至V_CONN

包装中随附Micro-B USB线缆，可以作为Windows^® PC的USB端口和MAX77958的从机I²C端口之间的接口。提供基于Windows的软件，具有易用界面，方便使用MAX77958的功能。

应用

摄像头
游戏机
手持式设备
医疗健康和医疗设备
工业设备PoE至USB Type-C转换器
监视器
其他USB Type-C器件
便携式设备
移动电源
智能手机
平板电脑

资料

MAX77958EVKIT-3S6 ODB Files - Design Files
2023/7/3

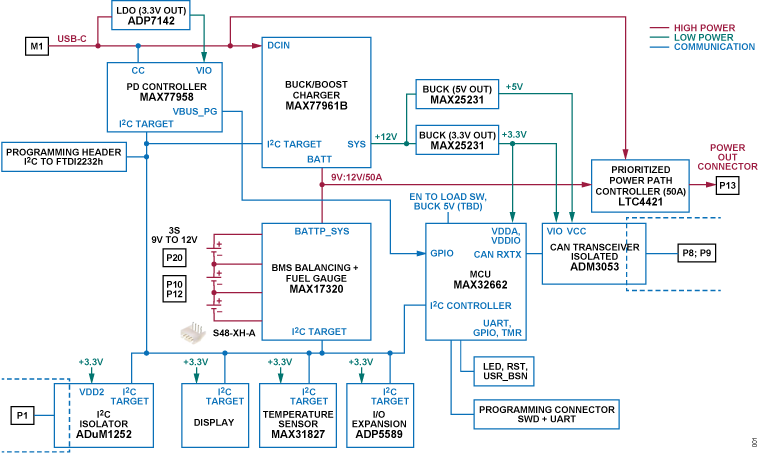

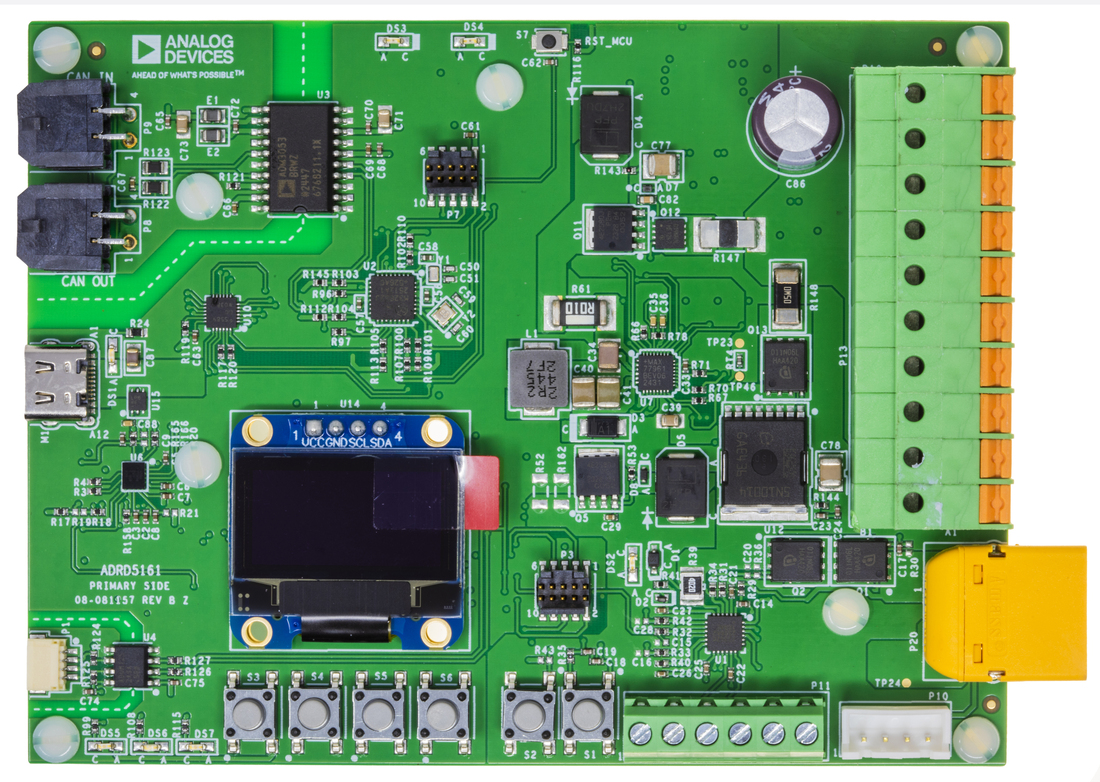

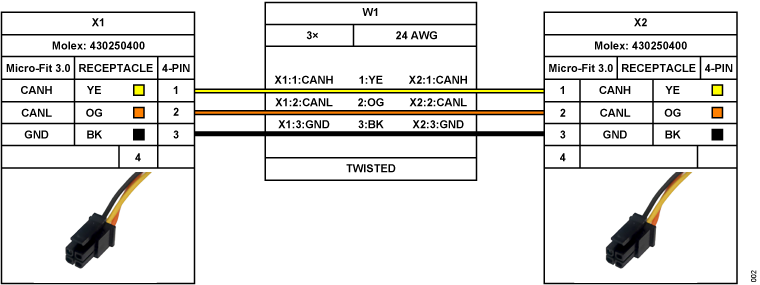

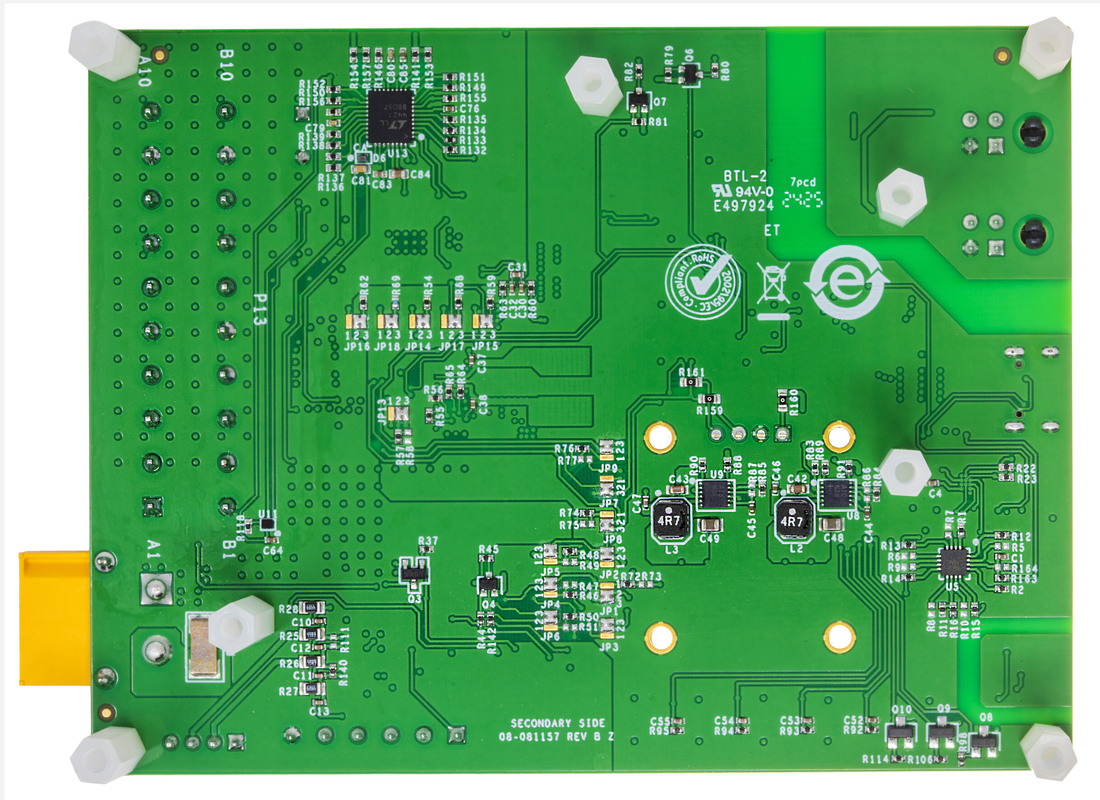

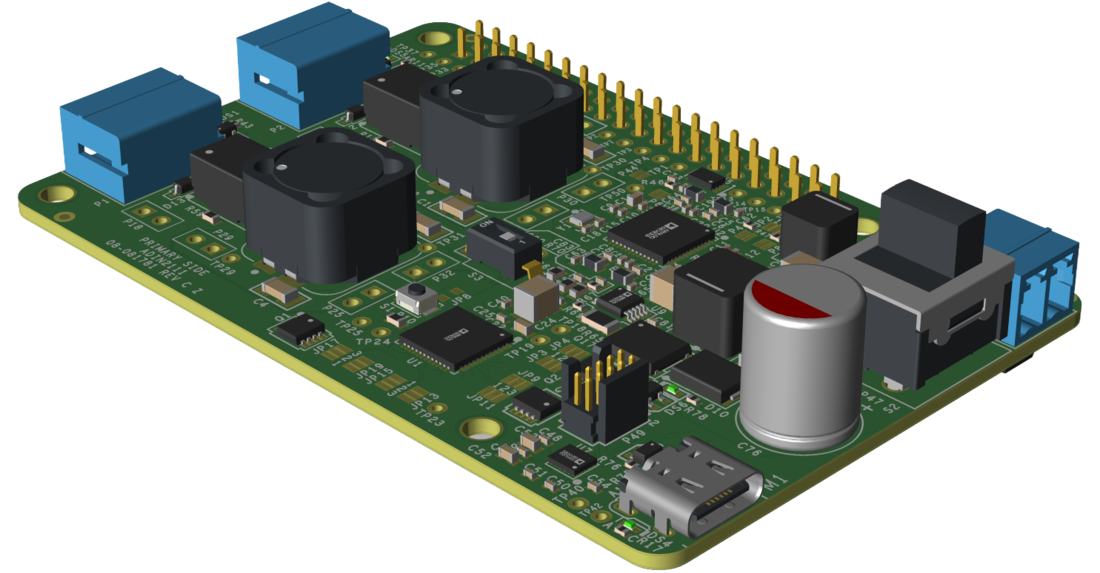

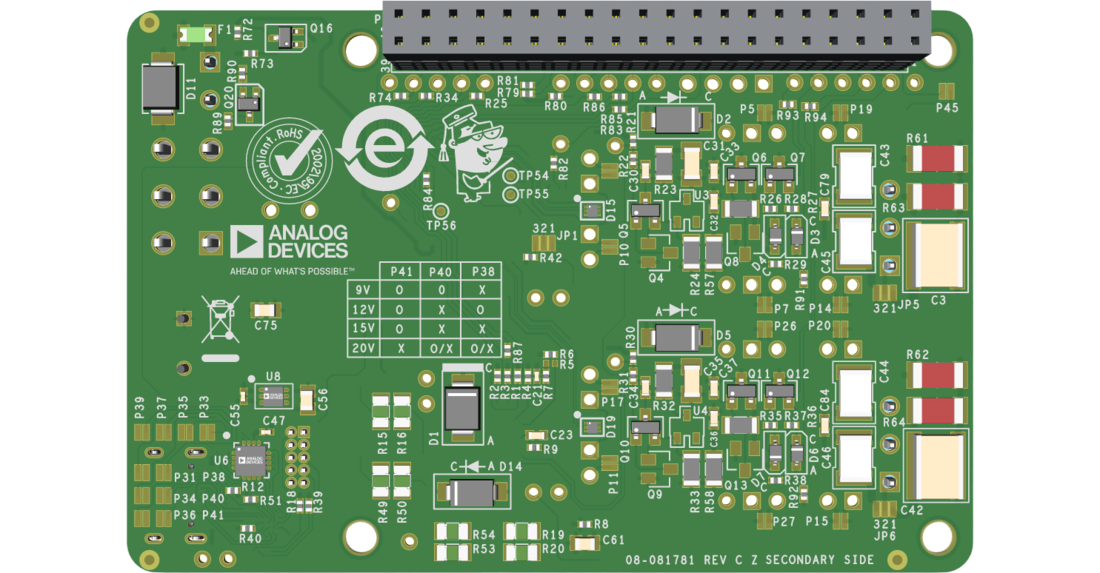

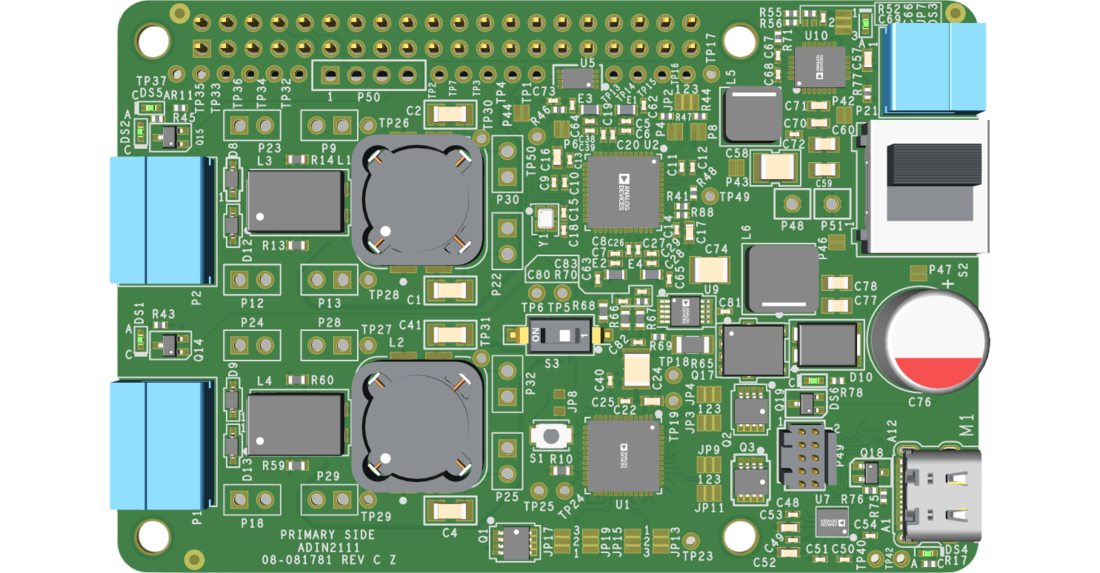

参考电路

MAXREFDES179 Block Diagram

Multicell USB-C PD Charging with Fuel Gauge Platform

查看参考设计详情

特性和优点

Input operating range of 3.5V to 25V
Type-C and USB-PD support

DRP and Try,Snk state
Cable orientation, power role detection
Integrated V_CONN switch with OCP

Autonegotiate for the highest PD power profile (45W) when Sink
Autoenable OTG when Source
Autoconfigurable battery charger
AP control to overwrite PD power profile, OTG limit, USB-PD functions, buck-boost charger configuration, read/write MAX17320 fuel gauge status, configure MAX77932 switched capacitor converter

使用部分

设计和集成工具

Download Design Files
24.22 M

视频

VIDEO Â· 2023-02-08 03:17

Don't Let a Low Battery Eat Into Your Playtime

maxrefdes1283 fig 1

24V Universal Serial Bus Type-C (USB-C) Power Supply

查看参考设计详情

特性和优点

USB-C PD controller

Under-voltage and over-voltage lockout

Over-current limit protection

使用部分

设计和集成工具

Download Design Files
1.54 M

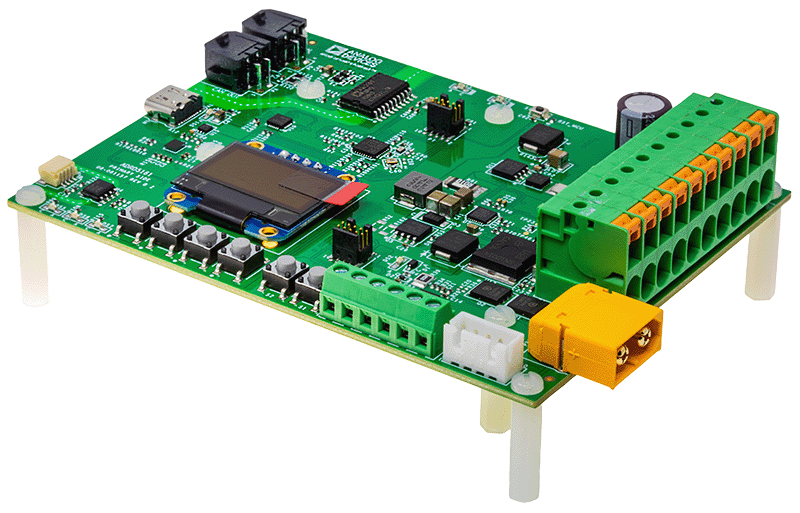

CN0590 ANGLE evaluation board web

Galvanic Isolation of USB High Speed Type-C Connector

查看参考设计详情

特性和优点

USB 2 High Speed Isolated Retimer
Type-C Connectivity
Small Form Factor
High Efficiency 2.5W Isolated Power
Automatic Power Path Selectors with Integrated Protections for Optional External Power

使用部分

设计和集成工具

CN0590 Design and Integration Files
7.24 M

Figure 1. CN0585 Simplified Block Diagram

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

查看参考设计详情

特性和优点

4 Analog Input Channels with Configurable Voltage Ranges
4 Analog Output Channels with Configurable Voltage Ranges
200 ns Latency between ADC Measurement and DAC Settling
Analog Front End Interface Connector
Modeling and Simulation Compatible with MATLAB and Python
FMC Connector Interface to FPGA

使用部分

资料

AD3552R Linux Driver

ADAQ23876 Linux Driver

设计和集成工具

CN0585 Design Files
32.13 M

视频

VIDEO Â· 0001-01-01

低延迟测试和测量套件 – HiL

VIDEO Â· 2023-04-03 03:08

Personalized Low Latency Hardware in the Loop (HiL) Solution

VIDEO Â· 2022-10-31 03:03

Low Latency Test and Measurement Kit – Hardware in the Loop

Figure 1. CN0581 Simplified Block Diagram

Configurable USB-C Power Sink Solution

查看参考设计详情

特性和优点

Selectable Voltage Ranges of 5V, 9V, 12V, 15V, and 20V
Selectable Current Setting up to 3A (or up to 5A at 20V)
USB-C 1.3 Compatible
PD 3.0 Negotiation and Messaging
Surge Stopper with Reverse Protection and Fault Detection

使用部分

设计和集成工具

CN0581 Design and Integration Files
5.63 M
