概览

优势和特点

  • 可靠保护减少系统停机
    • +4.5V至+60V宽输入电源范围
    • 热插拔容限,无需TVS,可承受高达35V输入电压
    • 可承受低至-65V的负向电压
    • 130m Ω (典型值)低RON
    • 反向电流保护
    • 热过载保护
    • 可编程启动屏蔽时间
    • -40°C至+125°C扩展级温度范围
    • MAX17613A支持OV、UV和反向电压保护
    • MAX17613B支持OV和UV保护
    • MAX17613C支持反向电压保护
  • 灵活的设计支持重用和较少的重复验证
    • 可调节OVLO和UVLO门限
    • 可编程正向限流:0.15A至3A,精度为±3.5%
    • 整个温度范围内拥有高精度
    • 可编程过流故障响应:自动重试、连续限流和闭锁模式
    • 平稳电流转换
  • 节省电路板面积,减少外部BOM数量
    • 20引脚、4mm x 4mm、TQFN-EP封装,集成FET

产品详情

Olympus系列IC是业界最小、最可靠的集成系统保护方案。MAX17613A/MAX17613B/MAX17613C可调节过压和过流保护器件是系统保护的理想选择,可承受高达+60V和-65V的正、负输入电压故障,内置RON 为130mΩ (典型值)的FET。

器件的过压调节保护范围为5.5V至60V,欠压调节保护范围为4.5V至59V。输入过压锁定(OVLO)和欠压锁定(UVLO)门限可以由外部电阻设置。此外,器件提供4.2V (典型值)内部输入欠压门限。

器件具有高达3A的可编程限流保护,因此能够在控制启动浪涌电流的同时对输出大电容进行充电。通过在SETI引脚和GND之间连接电阻,可设置限流门限。当器件电流达到设置的门限时,器件通过调节FET电阻,防止电流进一步升高。器件可编程为在限流条件下执行三种不同的行为:自动重试、连续限流和闭锁模式。SETI引脚上的电压与通过器件的瞬时电流成比例,可由ADC读取。

MAX17613A和MAX17613C阻塞反向电流(即从OUT流向IN的电流),而MAX17613B允许电流反向流动。器件具有热关断保护,防止功率耗散太大。

器件采用小尺寸、20引脚(4mm x 4mm) TQFN-EP封装,工作在-40°C至+125°C扩展级温度范围。

应用

  • 状态监测
  • 工厂传感器
  • 工业应用:PLC、控制网络模块、电池供电模块
  • 过程检测仪表
  • 传感器系统
  • 称重与计量系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (3)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

MAX17613A
MAX17613B
MAX17613C

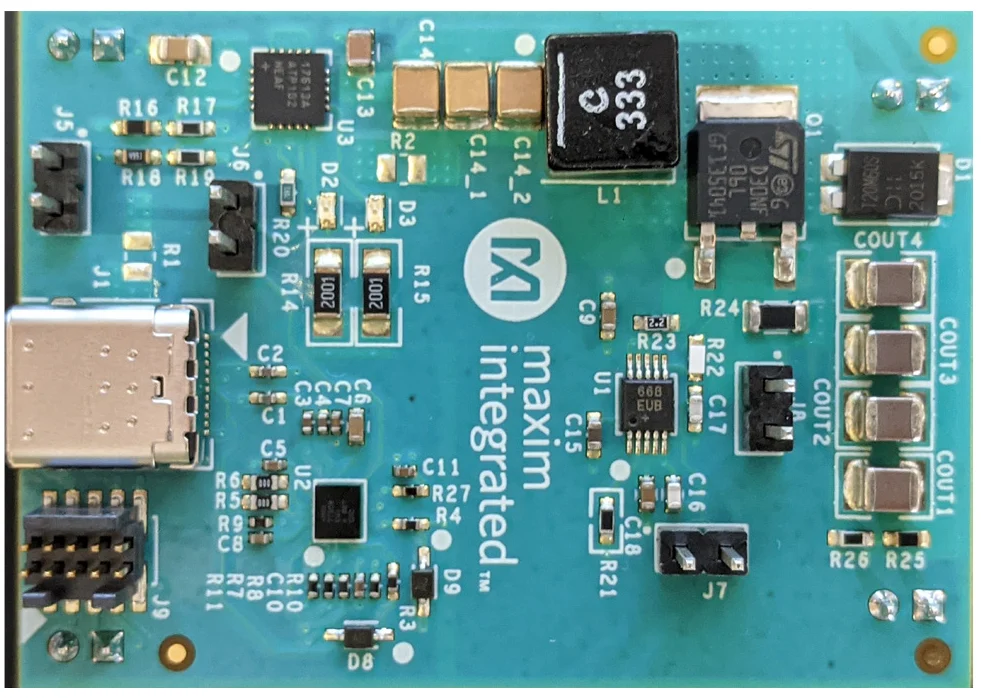

参考电路 (1)
